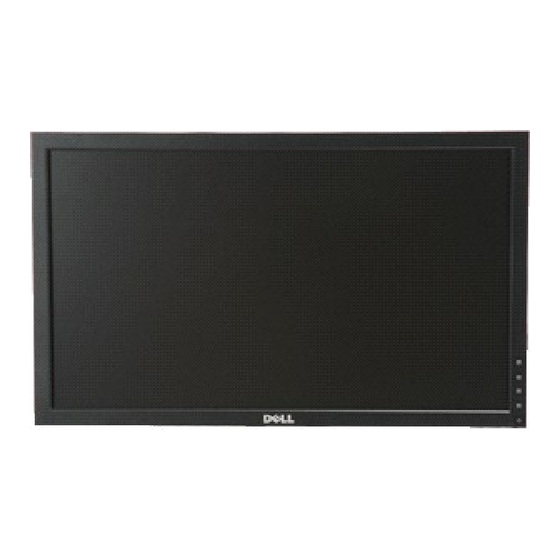

Bedienungsanleitung für Flachbildschirm Dell™ P2210H/P2310H
Über Ihren Monito
Aufstellen des Monitors
Bedienen des Monitor
Störungsbehebung
Anhang
Hinweis, Vorsicht und Warnung
HINWEIS: Ein HINWEIS macht auf wichtige Informationen aufmerksam, mit deren Hilfe Sie den Computer besser einsetzen können.
VORSICHT: Eine VORSICHT-Mitteilung zeigt potentielle Hardware-Schäden oder möglichen Datenverlust an, falls die Anweisungen nicht korrekt
befolgt werden.
WARNUNG: Eine WARNUNG weist auf Gefahrenquellen hin, die Sachschäden, Verletzungen oder sogar den Tod von Personen zur Folge haben
können.
Änderungen der Informationen in diesem Dokument sind vorbehalten.
© 2009 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenz eichen von Dell Inc; Micros oft, Windo ws und Windows NT sind eingetragene
Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen von Adobe Systems Incorporated, das in bestimmten Ländern eingetragen sein
kann. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency (US-Umweltschutzbehörde). Als ENERGY STAR-Partner
bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR-Richtlinien für effiziente Energienutzung entspricht.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf
deren Produkte. Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und Handelsmarken.
Model P2210Hc/P2310Hc
Juni 2009  Rev. A00



Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell P2210H

  • Seite 1 Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenz eichen von Dell Inc; Micros oft, Windo ws und Windows NT sind eingetragene Warenzeichen der Microsoft Corporation; Adobe ist ein Warenzeichen von Adobe Systems Incorporated, das in bestimmten Ländern eingetragen sein ...
  • Seite 2: Über Ihren Monitor

    Zurück zur Inhaltsseite   Über Ihren Monitor Dell™ P2210H/P2310H Flachbildschirm-Farbmonitor – Bedienungsanleitung Lieferumfang Produktmerkmale Komponenten und Bedienelemente Technische Daten des Monitors Plug & Play-Unterstützung Universal Serial Bus (USB) Schnittstelle LCD-Monitorqualität und Hinweise zu  Pixeln Hinweise zur Wartung Lieferumfang Ihr Monitor wird mit den nachstehend gezeigten Komponenten geliefert. Überzeugen Sie sich davon, dass alles mitgeliefert wurde. Falls etwas fehlen sollte,  wenden Sie sich bitte an Dell.   HINWEIS: Bei einigen Komponenten kann es sich um optionale Teile handeln, die nicht im Lieferumfang Ihres Monitors enthalten sind. Einige Merkmale oder Medien sind in bestimmten Ländern eventuell nicht ...
  • Seite 3: Komponenten Und Bedienelemente

    USB-Upstream-Kabel (zur Nutzung der USB-Ports am Monitor) Medium mit Treibern und Dokumentation Schnellstartanleitung Sicherheitshinweise   Produktmerkmale Der P2210H/P2310H-Flachbildschirm arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD). Zu den Eigenschaften des Monitors zählen:  ■ P2210H: 548,86 mm (21,5 Zoll) große Anzeigediagonale.  ■ P2310H: 584,2 mm (23 Zoll) große Anzeigediagonale.  ■ 1920x1080 Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen  ■ Breiter Betrachtungswinkel, im Stehen, Sitzen und von den Seiten gleichermaßen gut ablesbar.  ■ Einstellungsmöglichkeiten durch Neigen, Schwenken, senkrechtes Ausziehen und Drehen. ■ Abnehmbarer Ständer, VESA-kompatible Montagebohrungen (100 mm Lochabstand) zur flexiblen Anbringung. VESA steht für Video Electronics Standards  Association. ■ Plug & play-fähig, sofort vom System unterstützt. ...
  • Seite 4: Ansicht Von Hinten

    Monitor-Wandbefestigung per VESA-kompatibler Hinter der angebrachten Basisplatte.) Wandmontagehalterung (100 mm x 100 mm) Fußentfernungstaste  Ständer vom Monitor lösen. Schlitz für Sicherheitsschloss Sichert den Monitor mit einem Sicherheitskabelschloss   Dell Soundbar-Befestigungshalterungen Zum Anbringen der optionalen Dell Soundbar. Unterstützt das Auffinden von Zulassungs- und Informationskennzeichnung Strichcode-Kennzeichnungen. Bringt Ordnung durch Führung des Kabel durch  Kabelführungsöffnung die Öffnung.   Ansicht mit Typenschildkarte HINWEIS: Der Monitor wird mit einer Etikettenkarte geliefert, die vollständig in das USB-Fach eingeschoben ist.
  • Seite 5 Rückansicht mit herausgezogener Typenschildkarte Frontansicht mit herausgezogener Typenschildkarte    Bezeichnung Beschreibung Verwendung Zulassungskennzeichnungen Liste mit behördlichen Zulassungen. Geben Sie diese an, wenn Sie den technischen Seriennummernetikett mit Strichcode Kundendienst von Dell kontaktieren.     Seitenansicht  ...
  • Seite 6: Ansicht Von Unten

    Ansicht von unten Ansicht von unten    Bezeichnung Beschreibung Verwendung Netzkabelanschluss Zum Anschluss des Netzkabels. Gleichspannungsanschluss für  Zum Anschluss des Soundbar-Stromkabels (optional) Dell Soundbar DP-Anschluss Zum Anschluss des Computer-DP-Kabels. DVI-Anschluss Zum Anschluss des Computer-DVI-Kabels. VGA-Anschluss Zum Anschluss des Computer-VGA-Kabels. Verbinden Sie den Bildschirm über das mitgelieferte USB-Kabel mit dem Computer. Sobald das Kabel angeschlossen ist, können ...
  • Seite 7 Dynamischen aktiviertem Dynamischen Kontrast) Kontrast) Antireflex, mit Hartbeschichtung Antireflex, mit Hartbeschichtung Anzeigebeschichtung Hintergrundbeleuchtung 2-CCFL-Kantenleuchtensystem 2-CCFL-Kantenleuchtensystem Reaktionszeit 5 ms typisch 5 ms typisch Farbtiefe 16,7 Millionen Farben 16,7 Millionen Farben Farbgamut 83%* 83%* * [P2210H/P2310H]-Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (83 %) und CIE1931 (72 %).
  • Seite 13: Fcc-Erklärung (Nur Für Die Usa) Und Weitere Rechtliche Informationen

    Dell Kontaktangaben Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355). HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im  Dell-Produktkatalog finden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich,  so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind. So kontaktieren Sie Dell zwecks Fragen zum Verkauf, technischem  Support oder Kundendienst: Besuchen Sie support.dell.com. Wählen Sie Ihr Land oder Ihre Region im Listenfeld Land/Region wählen unten auf der Seite. Klicken Sie auf Kontaktaufnahme links auf der Seite Wählen Sie den Service- oder Support-Link, der Ihren Bedürfnissen entspricht.
  • Seite 14: Einstellen Des Monitors

    Zurück zur Inhaltsseite Einstellen des Monitors Dell™ P2210H/P2310H Flachbildschirmmonitor   Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben 1. Besuchen Sie http://support.dell.com, geben Sie Ihre Servicekennung ein und laden den aktuellsten Treiber für Ihre Grafikkarte herunter. 2. Versuchen Sie nach dem Installieren der Treiber für Ihren Grafik-Adapter noch einmal die Auflösung auf 1920x1080 einzustellen. HINWEIS: Ist es nicht möglich die Auflösung auf 1920x1080 einzustellen, dann nehmen Sie bitte mit Dell™ Kontakt auf, um sich nach einem Grafik- Adapter, der diese Auflösungen unterstützt, zu erkundigen.   Zurück zur Inhaltsseite...
  • Seite 15 Zurück zur Inhaltsseite Einstellen des Monitors Dell™ P2210H/P2310H Flachbildschirmmonitor   Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben 1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann auf Eigenschaften. 2. Wählen Sie den Registerreiter Einstellungen. 3. Wählen Sie Erweitert. 4. Durch die Überschrift des Fensters erkennen Sie den Anbieter Ihres Grafik-Controllers (z.B. NVIDIA, ATI, Intel etc.). 5. Besuchen Sie bitte die Website des Anbieters Ihrer Grafikkarte (z.B.
  • Seite 16: Monitor Bedienen

    Zurück zur Inhaltsseite   Monitor bedienen Dell™ P2210H/P2310H Flachbildschirm-Farbmonitor – Bedienungsanleitung Monitor einschalten Bedienelemente an der Vorderseite verwenden Bildschirmmenü (OSD) verwenden Max. Auflösung einstellen Dell Soundbar verwenden (optional) Kippen, Schwenken und Höhenverstellung Monitor drehen Anzeigerotation-Einstellungen Ihres Systems anpassen Monitor einschalten Drücken Sie zum Einschalten des Bildschirms die  -Taste. Bedienfeldtasten verwenden Passen Sie die Bildeinstellungen mit den Tasten an der Vorderseite des Monitors an.
  • Seite 17: Anwendung Der Anzeige Auf Dem Bildschirm (Osd-Menü)

    Verlassen Tasten an der Vorderseite Mit den Tasten an der Vorderseite des Monitors können Sie Bildeinstellungen nach Wunsch anpassen.           Tasten an der Vorderseite Beschreibung Mit der Aufwärtstaste stellen Sie Elemente im OSD-Menü ein oder erhöhen einen Wert. Mit der Abwärtstaste stellen Sie Elemente im OSD-Menü ein oder vermindern einen Wert. Mit der OK-Taste bestätigen Sie Ihre Auswahl. it der Rückwärtstaste gelangen Sie wieder zurück zum Hauptmenü. Zurück  Anwendung der Anzeige auf dem Bildschirm (OSD-Menü)   Zugriff aufs Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese  Änderungen automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls abgespeichert, falls Sie die Einstellungen abändern und danach  warten, bis das OSD-Menü ausgeblendet wird. 1. Auf die -Taste drücken  , um das OSD-Menü zu starten und um das Hauptmenü anzuzeigen. ...
  • Seite 18 oder Hauptmenü für die Anzeigeeingabe (DP)   HINWEIS: Das automatische Justieren (AUTO ADJUST) steht nur dann zur Verfügung, wenn Sie den analogen (VGA)-Anschluss verwenden. 2. Auf die und die -Taste drücken, um zwischen den Einstelloptionen auszuwählen. Der Name der Option wird markiert, wenn Sie von einem Symbol zum  anderen gelangen. Eine vollständige Liste aller für den Monitor verfügbaren Optionen ist in der nachstehenden Tabelle aufgeführt.  3. Einmal auf die -Taste drücken, um die markierte Option zu aktivieren. 4. Auf die - und -Taste drücken, um den gewünschten Parameter auszuwählen.  5. Je nach den Anzeigen im Menü auf drücken, um zum Gleitbalken zu gelangen, und danach auf die und die -Tasten drücken, um die Abänderungen  vorzunehmen. 6. Die -Option auswählen, um zum Hauptmenü zurückzukehren oder um das OSD-Menü zu verlassen.    Symbol Menü und  Beschreibung Untermenüs Helligkeit Kontrast Mit diesem Menü die Einstellung der Helligkeit / des Kontrasts aktivieren. ...
  • Seite 19   Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt.  Helligkeit Auf die-Taste drücken, um die Helligkeit zu verstärken, und auf die-Taste drücken, um die Helligkeit abzuschwächen (min. 0 bis max.  100). Kontrast Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind. Auf die -Taste drücken, um den Kontrast zu verstärken, und auf die-Taste drücken, um den Kontrast abzuschwächen (min. 0 bis max.  100). Mit der Kontrastfunktion wird der Grad des Unterschiedes zwischen der Dunkelheit und der Helligkeit auf dem Monitorbildschirm eingestellt.
  • Seite 20 Eingangsquelle Im Eingangsquelle -Menü wählen Sie zwischen verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind.   Autom. Quelle Auf drücken, um die Autom. Quelle auszuwählen. Der Monitor wird das analoge Signal automatisch entdecken.  Die VGA-Eingabe auswählen, wenn Sie den analogen (VGA)-Anschluss verwenden. Auf drücken, um die VGA-Eingangsquelle auszuwählen. DVI-D Den DVI-D-Eingang auswählen, wenn Sie den digitalen (DVI)-Anschluss verwenden. Auf drücken, um die DVI-Eingangsquelle auszuwählen. AnzeigePort Den AnzeigePort-Eingang auswählen, wenn Sie den AnzeigePort (DP)-Anschluss verwenden. Auf drücken, um die AnzeigePort  Eingangsquelle auszuwählen.  Farbeneinstellung Mit den Farbeneinstellungen stellen Sie den Farbeneinstell-Modus und die Farbtemperatur ein. Für den VGA/DVI-D und den Videoeingang stehen verschiedene Untermenüs für die Farbeneinstellung zur Verfügung.    Eingabefarbenformat Die RGB-Option auswählen, falls der Monitor mit einem VGA- oder DVI-Kabel an einen Computer oder an einen DVD angeschlossen ist. Die YPbPr-Option auswählen, falls der Monitor mit einem YpbPr-zu-VGA- oder mit einem YpbPr-zu-DVI-Kabel an einen DVD angeschlossen ist oder falls die DVD-Farbenausgangseinstellung nicht dem RGB entspricht.
  • Seite 21 Standard Zum Aufladen der Standard-Farbeneinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. Multimedien Zum Aufladen der idealen Farbeneinstellungen für Multimedien-Anwendungen Spiel Zum Aufladen der idealen Farbeneinstellungen für die meisten Spiele  Warm Zum Erhöhen der Farbtemperatur. Der Bildschirm erscheint wegen eines roten/gelben Farbtons wärmer.  Kühl Zum Reduzieren der Farbtemperatur. Der Bildschirm erscheint wegen eines blauen Farbtons kühler.  Benutzerdefiniert (R, G, B) Zum manuellen Einstellen der Farbeneinstellungen. Stellen Sie mit den Tasten drei Farbwerte (R, G, B) ein; erstellen Sie so Ihre eigenen voreingestellten Farbmodi. Beim Auswählen von Video können Sie zwischen den Voreinstellungen für Film, Spiel, Sport, oder Natur auswählen: Film Zum Aufladen der idealen Farbeneinstellungen für Filme. Dies ist der voreingestellte Standardmodus. ...
  • Seite 22 Anzeigeeinstellungen Mit den Anzeigeeinstellungen wird das Bild eingestellt.   Breitmodus Zum Einstellen des Bildverhältnisses als 4:3 oder als Vollbild.   Horizontale Lage Mitder das Bild nach links oder rechts einstellen. Der Minimalwert beträgt '0' (-). Der Maximalwert beträgt '100' (+).    Vertikale Lage Mit oder das Bild nach oben oder nach unten einstellen. Der Minimalwert beträgt '0' (-). Der Maximalwert beträgt '100' (+).    Schärfe Mit dieser Funktion wird das Bild schärfer oder weicher eingestellt. Mit die Schärfe von '0' bis '100' einstellen.    Mit den Phasen- und Pixeltakt-Einstellungen können Sie Ihren Monitor nach Ihren Vorzügen einstellen.  Pixeltakt Mit der oder die beste Bildqualität einstellen.    Phase Falls mit der Phaseneinstellung die zufriedenstellenden Resultate nicht erreicht werden nehmen Sie die Einstellung mit der Pixeltakt Einstellung (rauh) und danach wiederum mit der Phaseneinstellung (fein) vor.
  • Seite 23: Osd-Warnmeldungen

      LCD-Konditionierung Zum Reduzieren von geringen Bildverzerrungen. Die Zeitdauer, die das Programm zum Durchführen benötigt, hängt vom Grad der  Bildaufbewahrung ab. Dieses Merkmal kann durch Auswählen von “Aktivieren” aktiviert werden.   Zum Rücksetzen aller OSD-Einstellungen auf die werkseitig voreingestellten Werte Rücksetzen auf werksei tige Voreinstellungen Individuelle Der Benutzer kann zwischen "Voreingestellte Modi", "Helligkeit / Kontrast", "Autom. Einstellung", "Eingangsquelle", Einstellung "Energiesparmodi" auswählen und als Schnellzugriffstaste einstellen. HINWEIS: Ihr Monitor verfügt über eine integrierte Funktion zur automatischen Angleichung der Helligkeit an die Alterung der Beleuchtungselemente. OSD-Warnmeldungen Wenn die Funktion des dynamischen Kontrastes deaktiviert ist (in diesen Modi: Spiel, Film, Sport und Natur) ist die manuelle Einstellung der Helligkeit deaktiviert.
  • Seite 24 Falls Sie einen tragbaren Dell-Computer besitzen: Besuchen Sie support.dell.com, geben Sie Ihre Servicekennung ein und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter.  ¡ Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden: Besuchen Sie die Kundendienst-Webseite Ihres Computerherstellers und laden Sie den aktuellsten Grafiktreiber herunter. ¡ Besuchen Sie die Webseite Ihres Grafikkartenherstellers und laden Sie den aktuellsten Grafikkartentreiber herunter.
  • Seite 25: Dell Soundbar Verwenden (Optional)

    Dell Soundbar verwenden (optional) Die Dell Soundbar ist ein Zweikanal-Lautsprechersystem, das an Dell-Flachbildschirmen angebracht werden kann. An der Soundbar befinden sich folgende Elemente: ein Drehregler zum Einstellen der Gesamtlautstärke und zum Ein-/Ausschalten des Systems, eine blaue LED zur Betriebsanzeige und zwei Kopfhörer-/Headset-Anschlüsse. Ein-/Aus- / Lautstärkebedienelemenr Montagemechanismus 3.  Betriebsanzeige Kopfhörerbuchse  ...
  • Seite 26: Monitor Drehen

    HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.  Höhenverstellung   HINWEIS: Der Ständer kann um bis zu 100 mm nach oben ausgezogen werden. Die nachstehende Abbildung  zeigt, wie Sie den Fuß ausziehen können.             Monitor drehen Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen (Höhenverstellung) und geneigt (Kippen, Schwenken ) sein, damit der untere Rand des Monitors nicht an der Aufstellfläche anschlägt.
  • Seite 27: Anzeigerotation-Einstellungen Ihres Systems Anpassen

     Anzeigerotation-Einstellungen Ihres Systems anpassen Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation-Einstellungen Ihres Systems mit den folgenden Schritten anpassen. HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten. So stellen Sie die Anzeigerotation ein: 1. Klicken Sie mit der rechten Maustaste auf das Desktop, wählen Sie Eigenschaften (bei Vista: Anpassen).
  • Seite 28 1. Klicken Sie mit der rechten Maustaste auf den Desktop und dann auf Eigenschaften. 2. Wählen Sie den Registerreiter Einstellungen. 3. Klicken Sie mit der linken Maustaste auf den Schieberegler und verschieben ihn, um die Anzeigeauflösung auf 1920x1080 einzustellen. 4. Klicken Sie auf OK. Wenn 1920x1080nicht als Option angezeigt wird, müssen Sie Ihren Grafiktreiber unter Umständen aktualisieren. Bitte klicken Sie auf eine der nachstehenden  Bedingungen entsprechend Ihrem Computersystem und folgen dann den jeweiligen Anweisungen: Wenn Sie einen Dell™ Desktop- oder Dell™ Notebook-Computer mit einem Internetzugang haben. Wenn Sie einen Nicht-Dell™ Desktop-, Notebook-Computer bzw. Grafikkarte haben. Zurück zur Inhaltsseite ...
  • Seite 29 Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern. ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency (US-Umweltschutzbehörde). Als ENERGY STAR Partner bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR Richtlinien für effiziente ...
  • Seite 30: Monitor Einrichten

    Zurück zur Inhaltsseite   Monitor einrichten Dell™ P2210H/P2310H Flachbildschirm-Farbmonitor – Bedienungsanleitung   Ständer anbringen   Monitor anschließen   Kabel verlegen   Soundbar anbringen (optional)   Ständer abnehmen    Wall Mounting (Optional) Ständer anbringen HINWEIS:Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.   So bringen Sie den Ständer an: 1. Nehmen Sie die Abdeckung ab, platzieren Sie den Monitor darauf. 2. Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am Oberteil des Ständers ein. 3. Drücken Sie den Ständer an, bis er einrastet.  Monitor anschließen WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.
  • Seite 31: Weißes Dvi-Kabel Anschließen

    HINWEIS:  Das blaue VGA-, weiße DVI- und das schwarze DisplayPort-Kabel (AnzeigePort) nicht gleichzeitig an den Computer anschließen. Alle Bildschirme werden standardmäßige mit einem angebrachten VGA-Kabel (blau) geliefert. 2. Das weiße (Digital-DVI-D)-, das blaue (Analog-VGA)- oder das schwarze (AnzeigePort)-Kabel des Anzeigegerätes an den jeweiligen Videoport auf der  Rückseite des Computers anschließen.  Weißes DVI-Kabel anschließen Blaues VGA-Kabel anschließen Branchement du câble noir PortÉcran...
  • Seite 32: Usb-Kabel Anschließen

    4. Schalten Sie Monitor und Computer ein. Falls Ihr Monitor ein Bild anzeigt, ist die Installation abgeschlossen. Falls kein Bild angezeigt wird, lesen Sie bitte unter Problemlösung nach. 5. Zur Kabelführung nutzen Sie den Kabelhalter am Monitorfuß.  Kabel verlegen   Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie  oben gezeigt ordentlich durch den Kabelschacht. Dell Soundbar installieren...
  • Seite 33: Ständer Abnehmen

    VORSICHT: Benutzen Sie ausschließlich die Dell Soundbar, kein anderes Gerät. HINWEIS: Der Soundbar-Stromanschluss mit +12 V-Gleichspannungsausgang ist ausschließlich zum Anschluss der optionalen Dell Soundbar vorgesehen. Hängen Sie die beiden Schlitze an der Rückseite der Soundbar in die beiden Nasen im unteren Teil der Rückseite des Monitors ein. Schieben Sie die Soundbar bis zum Einrasten nach links. Schließen Sie die Soundbar an den Audiostromversorgungsanschluss (Audio Power DC-out, siehe Ansicht von unten) an. Verbinden Sie den grünen Mini-Stereostecker der Soundbar mit dem Audioausgang des Computers.   Ständer abnehmen HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird,  achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen.
  • Seite 34 (Abmessung der Schraube: M4 x 10 mm) Siehe die mit der Montageausrüstung für die mit VESA kompatible Basis mitgelieferte Anleitung.   1. Die Unterlage des Monitors auf ein weiches Tuch oder Kissen auf einem stabilen und ebenen Arbeitstisch aufstellen. 2. Das Gestell entfernen. 3. Die vier Schrauben, mit denen die Plastikabdeckung befestigt wird, mit einem Schraubendreher entfernen. 4. Den Befestigungsbügel von der Wandmontageausrüstung am LCD befestigen.
  • Seite 35: Problemlösung

    Zurück zur Inhaltsseite   Problemlösung Dell™ P2210H/P2310H-Flachbildmonitor   Selbsttest   Selbstdiagnose   Allgemeine Probleme   Produktspezifische Probleme   USB-Probleme   Dell Soundbar-Probleme WARNUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.  Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer  ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus: 1. Schalten Sie sowohl Computer als auch Monitor aus. 2. Trennen Sie das Videokabel von der Rückseite des Computers. Damit der Selbsttest richtig ausgeführt werden kann, trennen Sie sowohl Digitalkabel  (weißer Stecker) als auch Analogkabel (blauer Stecker) von den Anschlüssen Ihres Computers.  3. Schalten Sie den Monitor ein. Das schwebende Dialogfenster wird auf schwarzem Hintergrund angezeigt, wenn der Monitor kein Videosignal erkennt, aber sonst ordnungsgemäß  funktioniert. Im Selbsttestmodus leuchtet die Betriebsanzeige-LED weiterhin grün. Außerdem läuft je nach gewählter Eingangsquelle eines der beiden ...
  • Seite 36: Allgemeine Probleme

    So starten Sie die Selbstdiagnose: 1. Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm).  2. Trennen Sie das/die Videokabel von der Rückseite des Computers. Der Monitor wechselt nun in den Selbsttestmodus.  3. Halten Sie die Tasten Taste 1 und Taste 4 gleichzeitig etwa 2 Sekunden lang gedrückt. Ein grauer Bildschirm erscheint.  4. Untersuchen Sie das Bild aufmerksam auf Unregelmäßigkeiten.  5. Drücken Sie die Taste Taste 4 am Bedienfeld noch einmal. Der Bildschirm wird nun in rot angezeigt. 6. Untersuchen Sie das Bild auf Auffälligkeiten.  7. Wiederholen Sie die Schritte 5 und 6; das Bild wird der Reihe nach in grün, blau und weiß angezeigt.  Nach der Anzeige des weißen Bildschirms ist der Test abgeschlossen. Zum Verlassen drücken Sie die Taste Taste 4 noch einmal.   Falls bei diesem Selbsttest keine Auffälligkeiten auftreten sollten, funktioniert der Monitor ordnungsgemäß . Überprüfen Sie Grafikkarte und Computer.
  • Seite 37: Produktspezifische Probleme

    Starten Sie den Computer im abgesicherten Modus neu. Sicherheitsrelevante Themen Sichtbare Anzeichen von Rauch Verzichten Sie auf eigenmächtige Reparaturversuche. oder Funken Wenden Sie sich unverzüglich an Dell.  Abschaltprobleme Monitor schaltet sich aus und Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer wieder ein angeschlossen ist.
  • Seite 38 Überzeugen Sie sich davon, dass der richtige USB-Port genutzt wird.   überhaupt nicht Trennen Sie das Upstream-Kabel zum Computer ab, schließen Sie es anschließend  wieder an. Trennen Sie USB-Peripheriegeräte (Downstream-Anschluss) ab, schließen Sie diese  anschließend wieder an.  Starten Sie den Computer neu.   Dell™ Soundbar-Probleme Allgemeine Symptome Was Ihnen auffällt Lösungsvorschläge Kein Ton Soundbar wird mit nicht Strom Den Power-/Lautstärkereglerknopf auf der Sound-Leiste in Uhrzeigerrichtung in die versorgt - Betriebsanzeige ist Mittelposition drehen.
