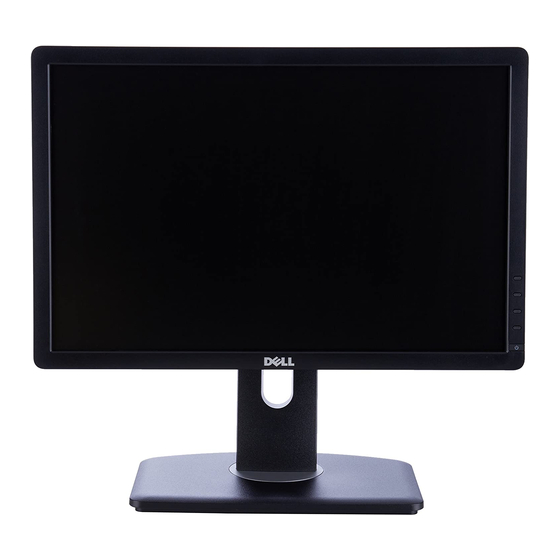

Dell™ P1913/P1913S/P2213 Monitor
Benutzerhandbuch
Anleitung zum Einstellen der Anzeigeauflösung
Änderungen der Informationen in diesem Dokument sind vorbehalten.
© 2012 Dell Inc. Alle Rechte vorbehalten.
Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten.
In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind Marken oder eingetragene Marken der
Microsoft Corporation in den USA und/oder anderen Ländern. Intel ist eine in den USA und in anderen Ländern eingetragene Marke von Intel Corporation; ATI sind
Warenzeichen von Advanced Micro Devices, Inc; ENERGY STAR ist ein eingetragenes Warenzeichen der U.S. Environmental Protection Agency (US-
Umweltschutzbehörde). Als ENERGY STAR Partner bestätigt die Dell Computer Corporation, dass dieses Produkt den ENERGY STAR Richtlinien für effiziente
Energienutzung entspricht.
Andere in diesem Dokument erwähnte Warenzeichen und Handelsmarken beziehen sich auf die Eigentümer dieser Warenzeichen und Handelsmarken oder auf deren
Produkte. Dell Inc. erhebt keinerlei Eigentumsansprüche auf andere als ihre eigenen Warenzeichen und Handelsmarken.
Modell P1913b/P1913t/P1913Sb/P1913Sf/P2213f/P2213t
Mai 2012 Rev. A01

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell P1913

  • Seite 1 Die Reproduktion dieser Materialien in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Intel ist eine in den USA und in anderen Ländern eingetragene Marke von Intel Corporation; ATI sind Warenzeichen von Advanced Micro Devices, Inc;...
  • Seite 2: Hinweis, Vorsicht Und Achtung

    Die Reproduktion in beliebiger Weise ohne schriftliche Genehmigung seitens Dell Inc. ist streng verboten. In diesem Dokument genutzte Marken: Dell und das Dell-Logo sind Warenzeichen von Dell Inc; Microsoft und Windows sind Marken oder eingetragene Marken der Microsoft Corporation in den USA und/oder anderen Ländern. Intel ist eine in den USA und in anderen Ländern eingetragene Marke von Intel Corporation; ATI sind Warenzeichen von Advanced Micro Devices, Inc;...
  • Seite 3: Über Ihren Monitor

    Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für Einrichtung Anweisungen. HINWEIS: P1913/P1913S/P2213-Monitor enthält, mit Ausnahme der externen Kabel, keine bromierten Flammschutzmittel (BFR) und kein Polyvinylchlorid (PVC) (enthält keine Halogene).
  • Seite 4 Monitor Ständer...
  • Seite 5 Netzkabel VGA-Kabel (Am Monitor befestigt) DVI-Kabel USB-Upstream-Kabel (zur Nutzung der USB-Ports am Monitor) Medium mit Treibern und Dokumentation Schnellstartanleitung Sicherheitshinweise...
  • Seite 6 Beleuchtung. Zu den Eigenschaften des Monitors zählen: ■ P1913: 48,26 cm (19 Zoll) große Anzeigediagonale. 1440 x 900 Bildpunkte Aufösung, zusätzlich V ollbildanzeige in niedrigeren Aufösungen. ■ P1913S: 48,26 cm (19 Zoll) große Anzeigediagonale. 1280 x 1024 Bildpunkte Aufösung, zusätzlich V ollbildanzeige in niedrigeren Aufösungen.
  • Seite 7: Komponenten Und Bedienelemente

    Komponenten und Bedienelemente Vorderansicht Bedienelemente an der Vorderseite Bezeichnung Beschreibung Funktionstasten (weitere Informationen fnden Sie unter Bedienen Monitor) Ein/Aus-Taste (mit LED-Anzeige)
  • Seite 8: Ansicht Von Hinten

    Wandmontagehalterung (100 mm x 100 mm) Etikett mit behördlichen Bestimmungen Liste der behördlichen Zulassungen Stand Entriegelungstaste Ständer vom Monitor lösen Nehmen Sie auf dieses Etikett Bezug, wenn Sie Dell bezüglich Seriennummernetikett mit Strichcode technischer Unterstützung kontaktieren Schlitz für Sicherheitsschloss Sichert den Monitor mit einem Sicherheitskabelschloss...
  • Seite 9: Ansicht Von Unten

    Seitenansicht Ansicht von unten Ansicht von unten ohne Monitor-Standfuß Bezeichnung Beschreibung Verwendung Netzkabelanschluss Zum Anschluss des Netzkabels Gleichspannungsanschluss für Dell Soundbar Zum Anschluss des Soundbar-Stromkabels (optional) DP-Anschluss Zum Anschluss des Computer-DP-Kabels VGA-Anschluss Zum Anschluss des Computer-VGA-Kabels DVI-Anschluss Zum Anschluss des Computer-DVI-Kabels...
  • Seite 10 5 ms von Schwarz nach Weiß (typisch) 5 ms von Schwarz nach Weiß (typisch) Farbtiefe 16,7 Millionen Farben 16,7 Millionen Farben 16,7 Millionen Farben Farbgamut 83%* 83%* 83%* * [P1913]/[P1913S]/[P2213]-Farbgamut (typisch) basiert auf den Prüfrichtlinien CIE1976 (83%) und CIE1931 (72%).
  • Seite 11: Angaben Zur Aufösung

    Angaben zur Aufösung Modell P1913 P1913S P2213 30 kHz bis 83 kHz Horizontalfrequenzen 30 kHz bis 81 kHz (automatisch) (automatisch) Vertikalfrequenzen 56 Hz bis 76 Hz (automatisch) 56 Hz bis 75 Hz (automatisch) Max. voreingestellte 1440 x 900 bei 1280 x 1024 bei 1680 x 1050 bei 60 Hz Aufösung...
  • Seite 12 P1913S Horizontalfrequenz Vertikalfrequenz (Hz) Pixeltakt (MHz) Sync-Polarität (horizontal/vertikal) Anzeigemodus (kHz) VESA, 720 x 400 31,5 70,0 28,3 VESA, 640 x 480 31,5 60,0 25,2 VESA, 640 x 480 37,5 75,0 31,5 VESA, 800 x 600 37,9 60,3 40,0 VESA, 800 x 600 46,9 75,0 49,5...
  • Seite 13: Elektrische Daten

    Elektrische Daten Modell P1913/P1913S/P2213 Analog RGB, 0,7 Volt +/- 5 %, positive Polarität, bei 75 Ohm Eingangsimpedanz Digital DVI-D TMDS, 600 mV pro Differentialleitung, positive Polarität, bei 50 Ohm Eingangsimpedanz Videoeingangssignale DP (DisplayPort) unterstützt 1.2-Signaleingang* Sync-Eingangssignale Separate horizontale und vertikale Sync., TTL-Pegel ungepolt, SOG (Composite SYNC für Grün)
  • Seite 14: Umgebungsbedingungen

    1,73 kg (3,81 lbs) Schwarzer Rahmen - 5,0 glänzende Einheit (max.) Glänzender Silberner Rahmen - 20,0 glänzende Einheit (max.) Vorderrahmen Umgebungsbedingungen Modell P1913 P1913S P2213 Temperatur Im Betrieb 0 °C bis 40 °C Lagerung: -20 °C bis 60 °C Ausgeschaltet Versand: -20 °C bis 60 °C...
  • Seite 15: Energieverwaltungsmodi

    Dies wird als Energiesparmodus* bezeichnet. Der Monitor nimmt den Betrieb automatisch wieder auf, sobald der Computer Eingaben über Tastatur, Maus oder andere Eingabegeräte erkennt. Aus der folgenden Tabelle gehen Stromverbrauch und Signalisierung der automatischen Energiesparfunktion hervor: VESA-Modi Horizontale Vertikale Sync Video Betriebsanzeige Leistungsaufnahme Sync P1913 P1913S P2213 Normalbetrieb Aktiv Aktiv Aktiv Blau 42W (max.)**...
  • Seite 16: Vga-Anschluss

    Dieser Monitor erfüllt die ENERGY STAR -Richtlinien. * Die Leistungsaufnahme bei abgeschaltetem Gerät lässt sich nur auf Null reduzieren, wenn Sie den Monitor komplett vom Stromnetz trennen. ** Maximale Leistungsaufnahme bei max Leuchtdichte, Dell Soundbar und USB aktiv Pinbelegung VGA-Anschluss...
  • Seite 17: Dvi-Anschluss

    DDC-Takt DVI-Anschluss Pinnummer 24-polige Seite des angeschlossenen Signalkabels TMDS RX2- TMDS RX2+ TMDS-Masse Erdfrei Erdfrei DDC-Takt DDC-Daten Erdfrei TMDS RX1- TMDS RX1+ TMDS-Masse Erdfrei Erdfrei +5 V/+3,3 V-Stromversorgung Selbsttest Hot-Plug-Erkennung TMDS RX0- TMDS RX0+ TMDS-Masse Erdfrei Erdfrei TMDS-Masse...
  • Seite 18 TMDS-Takt + TMDS-Takt - DP-Anschluss Stift- Seite mit 20 Stiften des angeschlossenen Nummer Signalkabels ML0(p) GND (Erdanschluss) ML0(n) ML1(p) GND (Erdanschluss) ML1(n) ML2(p) GND (Erdanschluss) ML2(n) ML3(p) GND (Erdanschluss) ML3(n) GND (Erdanschluss) GND (Erdanschluss) AUX(p) GND (Erdanschluss) AUX(n)
  • Seite 19: Plug & Play-Unterstützung

    PWR Return Plug & Play-Unterstützung Sie können den Monitor in jedem Plug-and-Play-kompatiblen System installieren. Der Monitor stellt dem Computersystem automatisch eigene EDID-Daten (Extended Display Identifcation Data) über DDC -Protokolle (Display Data Channel) zur Verfügung, so dass sich das System selbst konfgurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitor-Installationen laufen automatisch ab;...
  • Seite 20: Usb-Upstream-Anschluss

    USB-Upstream-Anschluss Pinnummer 4-poliger Verbinder Masse USB-Downstream-Anschluss Pinnummer 4-poliger Stecker des Signalkabels Masse...
  • Seite 21: Lcd-Monitorqualität Und Hinweise Zu Pixeln

    Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen fnden Sie auf den Dell- Internetseiten: support.dell.com.
  • Seite 22: Monitor Einrichten

    Zurück zur Inhaltsseite Monitor einrichten Bedienungsanleitung Dell™ P1913/P1913S/P2213 Ständer anbringen Monitor anschließen Kabel verlegen Soundbar AX510/AY511 anbringen (optional) Monitorständer abnehmen Wall Mounting (Optional) Ständer anbringen HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht. HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für...
  • Seite 23: Monitor Anschließen

    So bringen Sie den Ständer an: 1. Nehmen Sie die Abdeckung ab, platzieren Sie den Monitor darauf. 2. Passen Sie die Vertiefung an der Rückseite des Monitors in die beiden Nasen am Oberteil des Ständers ein. 3. Drücken Sie den Ständer an, bis er einrastet. Monitor anschließen ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.
  • Seite 24: Weißes Dvi-Kabel Anschließen

    Weißes DVI-Kabel anschließen Blaues VGA-Kabel anschließen Schwarz DisplayPort-Kabel anschließen VORSICHT: Die Abbildungen in dieser Anleitung dienen lediglich der Veranschaulichung. Das tatsächliche Aussehen kann etwas abweichen.
  • Seite 25: Usb-Kabel Anschließen

    USB-Kabel anschließen Nachdem Sie DVI/VGA-Kabel angeschlossen haben, führen Sie zum Abschluss der Monitoreinrichtung bitte die nachstehenden Schritte zum Anschluss des USB-Kabels an den Computer aus: 1. Schließen Sie das USB-Upstream-Kabel (mitgeliefert) an den Upstream-Port des Monitors und an einen passenden USB-Port Ihres Computers an (siehe Ansicht von unten).
  • Seite 26 Benutzen Sie ausschließlich die Dell Soundbar, kein anderes Gerät. HINWEIS: Der Soundbar-Stromanschluss mit +12 V-Gleichspannungsausgang ist ausschließlich zum Anschluss der optionalen Dell Soundbar vorgesehen. Hängen Sie die beiden Schlitze an der Rückseite der Soundbar in die beiden Nasen im unteren Teil der Rückseite des Monitors ein.
  • Seite 27: Monitorständer Abnehmen

    Monitorständer abnehmen HINWEIS: Damit der LCD-Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einem sauberen Untergrund zu liegen kommen. HINWEIS: Dies ist für einen Monitor mit einem Stand anwendbar. Wenn andere stehen gekauft wird, entnehmen Sie bitte dem jeweiligen Stand Setup-Anleitung für Einrichtung Anweisungen.
  • Seite 28: Wall Mounting (Optional)

    Wall Mounting (Optional) (Abmessung der Schraube: M4 x 10 mm) Siehe die mit der VESA-kompatiblen Montageausrüstung für die Wand gelieferte Anleitung. 1. Die Unterlage des Monitors auf ein weiches Tuch oder Kissen auf einem stabilen und ebenen Arbeitstisch aufstellen. 2. Das Gestell entfernen. 3.
  • Seite 29: Monitor Bedienen

    Zurück zur Inhaltsseite Monitor bedienen Bedienungsanleitung Dell™ P1913/P1913S/P2213 Monitor einschalten Bedienelemente an der Vorderseite verwenden Bildschirmmenü (OSD) verwenden Maximale Aufösung einstellen Dell Soundbar verwenden Kippen, Schwenken und Höhenverstellung Monitor drehen Anzeigerotation-Einstellungen Ihres Systems anpassen Monitor einschalten Drücken Sie auf die...
  • Seite 30: Bedienfeldtasten Verwenden

    Bedienfeldtasten verwenden Zum Anpassen der Bilddarstellung verwenden Sie die Tasten an der Vorderseite des Monitors. Wenn Sie die Einstellungen mit diesen Tasten verändern, werden die numerischen Einstellungswerte im OSD angezeigt. Bedienfeldtaste Beschreibung Wählen Sie diesen Schaltfäche zur A uswahl aus einer Liste voreingestellter Farbmodi. Schnellzugriffstasten Voreingestellte Modi Für einen Direktzugriff auf das “Helligkeit-/Kontrast”-Menü...
  • Seite 31 Um zum Hauptmenü zurückzugelangen oder um das OSD-Hauptmenü zu verlassen auf diese Taste drücken. Verlassen Den Monitor mit der Ein/Aus-Taste (Power) ein- bzw. ausschalten. Die blaue LED-Anzeigediode zeigt an, dass der Monitor eingeschaltet und voll funktionsfähig ist. Eine bernsteinfarbene LED- Anzeigediode zeigt den Energiesparmodus an.
  • Seite 32 Mit der Rückwärts-Taste gelangen Sie zum vorherigen Menü zurück. Rückwärts Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) Zugriff aufs Menüsystem HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen automatisch im Monitor abgespeichert.
  • Seite 33 oder Hauptmenü für die digitale (DVI)-Eingabe...
  • Seite 34 Das automatische Justieren (AUTO ADJUST) steht nur dann zur Verfügung, wenn Sie den analogen (VGA)-Anschluss verwenden. HINWEIS: Die maximale Aufösung für P1913 ist 1440 x 900 @ 60Hz. Die maximale A ufösung für P1913S ist 1280 x 1024 @ 60Hz. 2. Auf die und die Taste drücken, um zwischen den Einstelloptionen auszuwählen.
  • Seite 35 Symbol Menü und Untermenüs Beschreibung Helligkeit/Kontrast Mit diesem Menü die Einstellung der Helligkeit / des Kontrasts aktivieren. Helligkeit Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt. Auf die Taste drücken, um die Helligkeit zu verstärken, und auf die Taste drücken, um die Helligkeit abzuschwächen (min. 0 / max. 100). HINWEIS: Die manuelle Einstellung der Helligkeit ist nicht möglich, wenn Intelligente Energieeinsparung oder Dynamischer Kontrast aktiviert sind.
  • Seite 36 Auto-Anpassung Auch wenn Ihr Computer beim Starten Ihren Monitor erkennt werden die Anzeigeeinstellungen für die Anwendung mit Ihrer bestimmten Installation mit der Funktion derAutom. Einstellung optimiert. Mit der autom. Einstellung kann der Monitor selber auf das ankommende Videosignal eingestellt werden. Nach der autom. Einstellung können Sie Ihren Monitor mit Hilfe der Pixeltakt- (Rauh) und Phasenregler (Fein) unter Bildeinstellungen weiter einstellen.
  • Seite 37 DisplayPort Den AnzeigePort-Eingang wählen Sie, wenn Sie eine AnzeigePort (DP)-Anschluss nutzen. Die AnzeigePort -Eingangsquelle wählen Sie mit der Taste Farbeinstellungen Mit den Farbeinstellungen stellen Sie den Farbeneinstell-Modus ein. Eingabefarbenformat Hier können Sie einen der folgenden Videoeingabemodi wählen: RGB: Wählen Sie diese Option, wenn der Monitor über die VGA- und DVI-Kabel mit einem Computer oder DVD-Player verbunden ist. YPbPr: Wählen Sie diese Option, wenn der Monitor über ein YPbPr-zu-VGA- oder ein YPbPr-zu-DVI-Kabel mit einem DVD-Player verbunden ist oder die DVD-Farbausgabeeinstellung nicht RGB ist.
  • Seite 38 Voreingestellte Modi Wenn Sie Voreingestellte Modi auswählen, können Sie Standard, Multimedia, Film, Spiel, Text, Warm, Kühl oder Benutzerfarbe in der Liste wählen. Standard: Zum Aufaden der Standard-F arbeneinstellungen des Monitors. Dies ist der voreingestellte Standardmodus. Multimedia: Zum Aufaden der idealen F arbeneinstellungen für Multimedien-Anwendungen. Film: Zum Aufaden der idealen F arbeneinstellungen für Filme.
  • Seite 39 Farbton Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen. Verwenden Sie die Taste oder , um den Wert von 0 bis 100 einzustellen. Drücken Sie auf , um dem Videobild einen grünlicheren Farbton zu verleihen. Drücken Sie auf , um dem Videobild mehr violett zu verleihen.
  • Seite 40 Anzeige-Einstellungen Mit den Anzeigeeinstellungen wird das Bild eingestellt. Längen-/Seitenverhältnis Stellen Sie das Seitenverhältnis auf Breit 16:10, 5:4 oder 4:3 ein. Horizontale Position Mit den Tasten können Sie das Bild nach links und rechts verschieben. Der Minimalwert ist 0 (-), der Höchstwert 100 (+). Vertikale Position Mit den Tasten können Sie das Bild nach oben und unten verschieben.
  • Seite 41 Dynamischer Kontrast Mit dem dynamischen Kontrast wird das Kontrastverhältnis auf 2M zu 1 eingestellt. Auf die Taste drücken, um den dynamischen Kontrast zu aktivieren (ein) oder zu deaktivieren (aus). HINWEIS: Dynamischer Kontrast bietet einen größeren Kontrast, wenn Sie den voreingestellten Modus Spiel oder Film ausgewählt haben. Anzeigeeinstl zurück Diese Option auswählen, um die Standard-Anzeigeeinstellungen rückzusetzen.
  • Seite 42 Intelligente Ein- und Aus-Schalten von dynamischem Dimmen. Energieeinsparung Die dynamische Dimm-Funktion reduziert automatisch die Helligkeit des Bildschirms, wenn das Bild aus vielen hellen Bereichen besteht. Energie sparen Audio Zum Ein- oder Ausschalten (ein oder aus der Audio-Leistung während dem Energiesparmodus. DDC / CI DDC / CI (Anzeigedatenkanal / Kommando-Schnittstelle) ermöglicht die Einstellbarkeit der Parametern Ihres Monitors (Helligkeit, Farbenausgleich usw.) über die Software in Ihrem Computer.
  • Seite 43 Zurücksetzen Zum Rücksetzen aller OSD-Einstellungen auf die werkseitig voreingestellten Werte Individualisieren Sie können eine Funktion unter "Voreingestellte Modi", "Helligkeit/Kontrast", "Auto-Anpasssung", "Eingabe-Quelle", "Längen-/Seitenverhältnis" oder "Menü-Drehung" auswählen und einer Direkttaste zuweisen.
  • Seite 44 HINWEIS: Dieser Monitor besitzt eine integrierte Funktion zur automatischen Kalibrierung der Helligkeit, mit der die Alterung des LED kompensiert werden kann.
  • Seite 45: Osd-Warnmeldungen

    OSD-Warnmeldungen Wenn Intelligente Energieeinsparung oder Dynamischer Kontrast (in den voreingestellten Modi: Spiel oder Film) aktiviert ist, ist die manuellen Helligkeitsanpassung deaktiviert. Wenn der Monitor eine bestimmte Aufösung nicht unterstützt, wird die folgende Meldung angez eigt:...
  • Seite 46 Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den technischen Daten zum Monitor fnden Sie die v on Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. Die empfohlene Aufösung beträgt 1440 x 900 (für P1913)/1280 x 1024 (für P1913S)/1680 x 1050 ( für P2213).
  • Seite 47 Die folgende Meldung erscheint, wenn der Monitor in den Energiesparmodus wechselt: Durch Aktivieren des Computers und "Aufwecken" des Monitors erhalten Sie wieder Zugriff auf das OSD-Menü. Wenn Sie eine beliebige Taste (mit Ausnahme der Ein-/Austaste) drücken, wird - je nach gewähltem Eingang - eine der folgenden Meldungen angezeigt: VGA/DVI-D/DP-Eingang Wenn der VGA-, DVI-D- oder DP-Eingang ausgewählt ist, aber das entsprechende Kabel nicht angeschlossen ist, wird das nachstehend gezeigte Dialogfeld eingeblendet.
  • Seite 48: Maximale Aufösung Einstellen

    Wenn die gewünschte Aufösung nicht als Option angez eigt wird, müssen Sie Ihren Grafktreiber unter Umständen aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell: Falls Sie einen tragbaren Dell-Computer besitzen: Besuchen Sie support.dell.com, geben Sie Ihre Servicekennung ein und laden Sie den aktuellsten Treiber für Ihre Grafkkarte herunter . Wenn Sie keinen Dell-Computer (tragbar oder Desktop) verwenden: Besuchen Sie die Kundendienst-Webseite Ihres Computerherstellers und laden Sie den aktuellsten Grafktreiber herunter .
  • Seite 49: Dell Soundbar Verwenden

    Dell Soundbar verwenden Die Dell Soundbar ist ein Zweikanal-Lautsprechersystem, das an Dell-Flachbildschirmen angebracht werden kann. An der Soundbar befnden sich folgende Elemente: ein Drehregler zum Einstellen der Gesamtlautstärke und zum Ein-/Ausschalten des Systems, eine blaue LED zur Betriebsanzeige und zwei Kopfhörer-/Headset-Anschlüsse.
  • Seite 50: Kippen, Schwenken

    Kippen, Schwenken Ist der Ständer am Monitor befestigt, können Sie diesen neigen und drehen, um den bestmöglichen Ansichtwinkel einzustellen. HINWEIS: Bei der Auslieferung ab Werk ist der Ständer noch nicht angebracht.
  • Seite 51 Kippen, Schwenken HINWEIS: Der Ständer kann um bis zu 130 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können.
  • Seite 52: Monitor Drehen

    Monitor drehen Bevor Sie den Monitor drehen, sollte der Monitor komplett vertikal ausgezogen ( Kippen, Schwenken) und geneigt (Kippen, Schwenken) sein, damit der untere Rand des Monitors nicht an der Aufstellfäche anschlägt.
  • Seite 53: Anzeigerotation-Einstellungen Ihres Systems Anpassen

    -Grafkkarte v erwenden, wählen Sie das Grafkregister Intel, klicken auf Grafkeigenschafen, wählen das Register Drehung und stellen die gewünschte Ausrichtung ein. HINWEIS: Falls die Drehoption nicht verfügbar ist oder nicht korrekt funktioniert, besuchen Sie bitte support.dell.com und laden den aktuellsten Treiber für Ihre Grafkkarte herunter . Zurück zur Inhaltsseite...
  • Seite 54: Problemlösung

    Zurück zur Inhaltsseite Problemlösung Bedienungsanleitung Dell™ P1913/P1913S/P2213 Selbsttest Selbstdiagnose Allgemeine Probleme Produktspezifsche Probleme USB-Probleme Dell™ Soundbar-Probleme ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise. Selbsttest Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus:...
  • Seite 55 4. Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel getrennt oder beschädigt ist. 5. Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an; schalten Sie anschließend sowohl den Computer als auch den Monitor wieder ein. Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer; Ihr Monitor funktioniert einwandfrei. Selbstdiagnose Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafkkarte helfen kann.
  • Seite 56: Allgemeine Probleme

    Schalten Sie den Monitor aus und wieder ein. Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können. Weitere Informationen zu Dell-Monitor Qualität und Pixel. Weitere Informationen fnden Sie auf den Dell- Internetseiten: support.dell.com. Dauerhaft leuchtende Pixel LCD-Bildschirm weist helle Punkte auf Schalten Sie den Monitor aus und wieder ein.
  • Seite 57: Produktspezifsche Probleme

    Abschaltprobleme Monitor schaltet sich aus und wieder ein Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist. Setzen Sie den Monitor auf die Werkseinstellungen zurück. Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob das Ausschaltproblem auch im Selbsttestmodus auftritt. Fehlende Farben Im Bild fehlen Farben Führen Sie den Monitorselbsttest aus.
  • Seite 58 Dell™ Soundbar-Probleme Allgemeine Symptome Was Ihnen auffällt Lösungsvorschläge Kein Ton Soundbar wird mit nicht Strom versorgt - Den Power-/Lautstärkereglerknopf auf der Sound-Leiste in Uhrzeigerrichtung in die Mittelposition drehen. Sicherstellen, dass Betriebsanzeige ist aus. die Betriebsanzeigediode (Power) (blaue LED) vorne auf der Sound-Leiste aufeuchtet.
  • Seite 59: Achtung: Sicherheitshinweise

    Zurück zur Inhaltsseite Anhang Bedienungsanleitung Dell™ P1913/P1913S/P2213 Sicherheitshinweise FCC-Hinweis (nur USA) Dell Kontaktangabe ACHTUNG: Sicherheitshinweise ACHTUNG: Die Verwendung von anderen als in dieser Dokumentation angegebenen Bedienelementen, Anpassungen oder Verfahren kann zu Schock-, elektrischen und/oder mechanischen Gefahren führen. Weitere Informationen über Sicherheitshinweise fnden Sie in der Produktinformationsanleitung.
  • Seite 60: Dell Kontaktangaben

    Produktkatalog fnden. Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind. So kontaktieren Sie Dell zwecks Fragen zum Verkauf, technischem Support oder Kundendienst: Besuchen Sie support.dell.com.
  • Seite 61: Einstellen Des Monitors

    Bedienungsanleitung Dell™ P1913/P1913S/P2213 Anleitung zum Einstellen der Anzeigeaufösung Stellen Sie mit den folgenden Schritten die Anzeigeaufösung auf 1440 x 900 (für P1913)/1280 x 1024 (für P1913S)/1680 x 1050 (für P2213) Pixel, um die optimale Anzeigeleistung unter einem Microsoft Windows® Betriebssystem zu erhalten: Unter Windows Vista®...
  • Seite 62 P1913S)/1680 x 1050 ( für P2213) einzustellen. HINWEIS: Ist es nicht möglich die Aufösung auf 1440 x 900/1280 x 1024/1680 x 1050 einzustellen, dann nehmen Sie bitte mit Dell™ K ontakt auf, um sich nach einem Grafk -Adapter, der diese Aufösungen unterstützt, zu erkundigen.
  • Seite 63 OR http://www.NVIDIA.com), um einen aktualisierten Treiber zu erhalten. 6. Versuchen Sie nach dem Installieren der Treiber für Ihren Grafk -Adapter noch einmal die Aufösung auf 1440 x 900 (für P1913)/1280 x 1024 (für P1913S)/1680 x 1050 ( für P2213) einzustellen.
