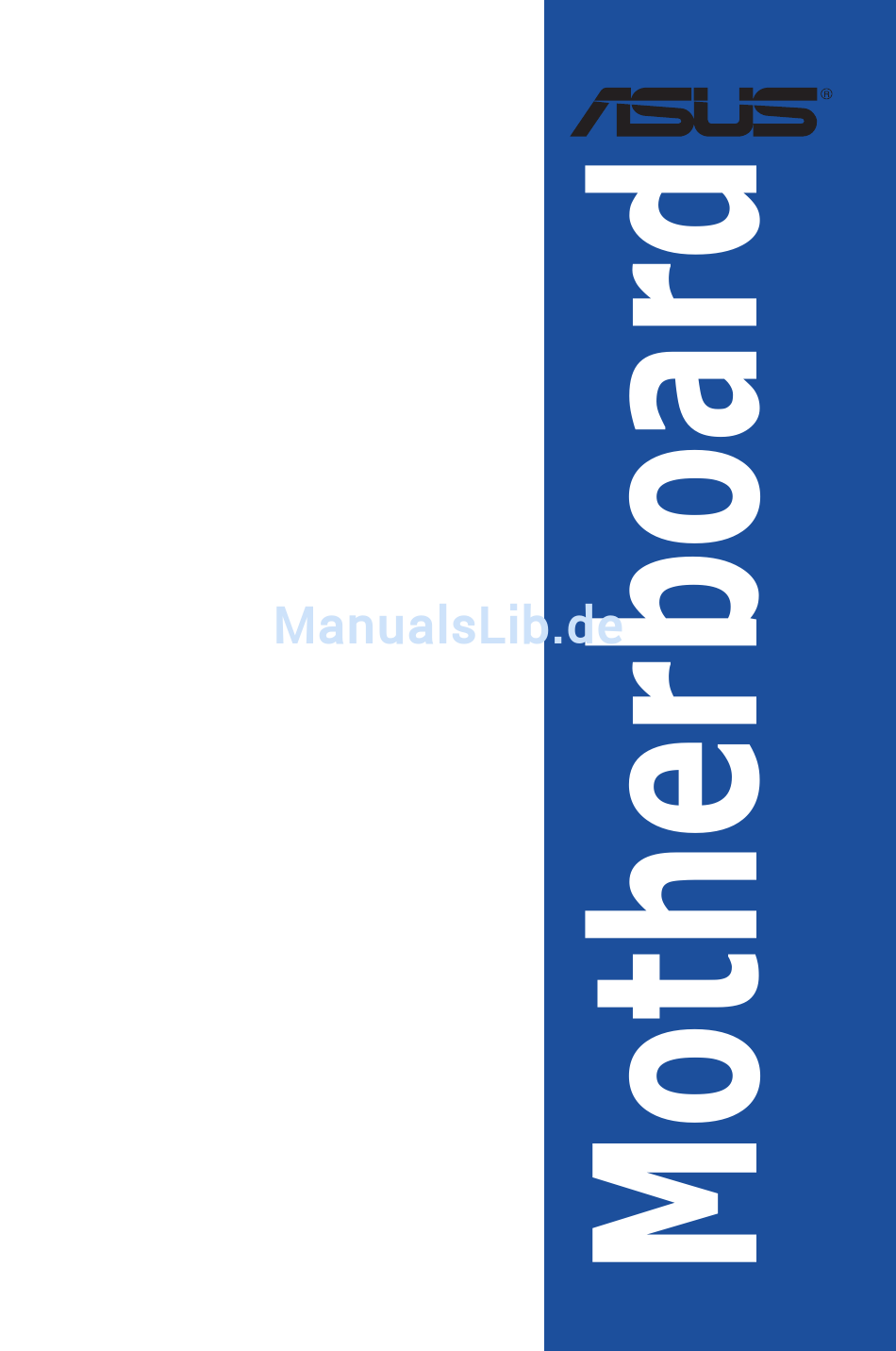

- Seite 1 STRIX B250F GAMING...
-
Seite 2: Zweite Ausgabe Dezember 2016
Sprache übersetzt werden, abgesehen von vom Käufer als Sicherungskopie angelegter Dokumentation. Die Produktgarantie erlischt, wenn (1) das Produkt ohne schriftliche Genehmigung von ASUS repariert, modifiziert oder geändert wird und wenn (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen ................... v Über dieses Handbuch ....................vi STRIX B250F GAMING Spezifikationsübersicht ............ viii Verpackungsinhalt ....................xii Installationswerkzeuge und Komponenten ............xiii Kapitel 1: Produkteinführung Motherboard-Übersicht ................1-1 1.1.1 Bevor Sie beginnen ..............1-1 1.1.2 Motherboard-Layout ..............1-2 1.1.3 Central Processing Unit (CPU) ........... - Seite 4 SMART-Informationen zu Festplatte/SSD ........ 3-14 3.6.11 USB Konfiguration..............3-14 Überwachungsmenü ................3-15 Boot Menü....................3-15 Tools-Menü ....................3-16 3.9.1 ASUS EZ Flash 3 Utility ............3-16 3.9.2 Sicheres Löschen..............3-16 3.9.3 ASUS SPD-Information ............. 3-17 3.9.4 Grafikkarteninformationen ............3-17 3.10 Exit Menü...
-
Seite 5: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 6: Über Dieses Handbuch
Wo finden Sie weitere Information In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt und Software- Updates. ASUS Webseite Die ASUS Webseite (www.asus.com) enthält aktualisierte Informationen über ASUS Hardware und Softwareprodukte. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. -
Seite 7: Anmerkungen Zu Diesem Handbuch
Anmerkungen zu diesem Handbuch Um sicherzustellen, dass Sie die richtigen Schritte ausführen, beachten Sie die folgenden Symbole, die in diesem Handbuch benutzt werden. GEFAHR/WARNUNG: Informationen zur Vermeidung von Verletzungen beim Versuch, eine Aufgabe abzuschließen. ACHTUNG: Informationen, um Schäden an den Komponenten zu vermeiden, beim Ausführen einer Aufgabe. -
Seite 8: Strix B250F Gaming Spezifikationsübersicht
Intel 1151 Sockel für die 7. / 6. Generation Core™ i7/Core™ i5/ Core™ i3/Pentium/Celeron Prozessoren* Unterstützt 14nm CPU Unterstützt Intel Turbo Boost Technologie 2.0** * Siehe www.asus.com für die Intel CPU Support Liste. ** Die Unterstützung der Intel Turbo Boost Technologie 2.0 ist abhängig vom CPU-Typ. Chipsatz Intel B250 Chipsatz 4 x DIMM, max. -
Seite 9: Unterstützung
7. Generation unterstützt. Bevor Sie die Intel Optane™ Speichermodule verwenden, stellen Sie sicher, dass Sie Ihre Motherboard-Treiber und das BIOS auf die neueste Version von der ASUS Support-Webseite aktualisiert haben. SupremeFX S1220A 8-Kanal-HD-Audio CODEC - Unterstützt bis zu 32-Bit/192 kHz Wiedergabe* - Impedanzerfassung für die vorderen und hinteren Kopfhörerausgänge... - Seite 10 STRIX B250F GAMING Spezifikationsübersicht ROG RAMCache II ROG GameFirst IV* ROG Overwolf ROG- Sonderfunktionen: ROG CPU-Z ROG CloneDrive * ROG GameFirst IV ist nur auf Windows 10 / 8.1, 64-bit verfügbar. Leistungsoptimierung - DIGI + VRM - GPU Boost - Fan Xpert 4 bietet eine Lüfter-Auto-Tuning-Funktion und mehrfache Thermistoren-Auswahl für optimierte Systemkühlungssteuerung.
-
Seite 11: Funktionen
1 x CMOS-löschen-Jumper (2-polig) 128 Mb Flash ROM, UEFI AMI BIOS, PnP, WfM 2.0, SM BIOS 3.0, ACPI 6.0, Mehrsprachiges BIOS, ASUS EZ Flash 3, CrashFree BIOS 3, F6 Qfan BIOS Kontrolle, F3 My Favorites, letztes Änderungsprotokoll, F12 PrintScreen und... -
Seite 12: Verpackungsinhalt
Verpackungsinhalt Stellen Sie sicher, dass Ihr Motherboard-Paket die folgenden Artikel enthält. Motherboard STRIX B250F GAMING 4 x SATA 6 Gb/s Kabel Kabel 1 x RGB LED Verlängerungskabel 1 x E/A-Blende 1 x ROG-Kabeletikett Zubehör 1 x Strix Serie Aufkleber 1 x 3D-Druck-Halterung 1 x M.2-Schraubenpaket... -
Seite 13: Installationswerkzeuge Und Komponenten
Installationswerkzeuge und Komponenten Intel 1151 CPU Intel 1151 kompatible CPU Lüfter Philips (Kreuz)-Schraubenzieher SATA PC Gehäuse Festplattenlaufwerk 1 Tüte mit Schrauben DIMM Netzteil SATA optisches Laufwerk (optional) Grafikkarte Die obigen Werkzeuge und Komponenten sind nicht im Lieferumfang des Motherboards enthalten. xiii... -
Seite 15: Kapitel 1: Produkteinführung
Bevor Sie beginnen Beachten Sie bitte vor dem Installieren der Motherboard-Komponenten oder dem Ändern von Motherboard-Einstellungen folgende Vorsichtsmaßnahmen. • Ziehen Sie das Netzkabel aus der Steckdose heraus, bevor Sie eine Komponente anfassen. • Tragen Sie vor dem Anfassen von Komponenten eine geerdete Manschette, oder berühren Sie einen geerdeten Gegenstand bzw. einen Metallgegenstand wie z.B. das Netzteilgehäuse, damit die Komponenten nicht durch statische Elektrizität beschädigt werden. • Halten Sie Komponenten an den Rändern fest, damit Sie die ICs darauf nicht berühren. • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik- Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. ASUS STRIX B250F GAMING... -
Seite 16: Motherboard-Layout
LGA1151 KBMS_USB78 LAN_USB3_56 CHA_FAN1 AIO_PUMP AUDIO 2280 2260 2242 PCIEX1_1 PCIE SATA IRST PCIEX16_1 Intel I219V Intel ® ASM1480 BATTERY strix b250F GAMING B250 Super PCIEX1_2 128Mb BIOS PCIEX16_2 1220 COVER 22110 2280 2260 2242 PCIEX1_3 MOUNT SB_PWR PCIEX1_4 USB3_34... -
Seite 17: Ausstattungsinhalt
1-11 9. USB 3.0 Anschlüsse (20-1 polige USB3_12, USB3_34) 1-11 10. Intel Serielle ATA 6 Gb/s Anschlüsse (7-polig SATA6G_1~6) 1-11 11. Standby Power LED (SB_PWR) 1-11 12. RTC-RAM-Löschen-Jumper (2-polig CLRTC) 13. System Panel Connector (25-8 Pin PANEL) 1-11 14. Thermosensorkabelanschluss (2-poliger T_SENSOR) 1-11 15. USB 2.0 Anschluss (10-1-polig USB1112) 1-11 16. ROG-Erweiterungsanschluss (18-1-Pin-ROG_EXT) 1-11 17. TPM Anschluss (14-1 polig TPM) 1-11 18. RGB-Header (4-poliger RGB_HEADER) 1-21 19. Serieller Anschluss (10-1-polig COM) 1-11 20. Frontblenden Audioanschluss (10-1-polig AAFP) 1-11 ASUS STRIX B250F GAMING... -
Seite 18: Central Processing Unit (Cpu)
1.1.3 Central Processing Unit (CPU) Das Motherboard ist mit einem aufgelöteten LGA1151 Sockel für die 7. und 6. Generation Intel Core™ i7 / Intel Core™ i5 / Intel Core™ i3, Pentium und Celeron Prozessoren ausgelegt. strix b250F GAMING STRIX B250F GAMING CPU socket LGA1151 • Stellen Sie sicher, dass alle Netzleitungen ausgesteckt sind, bevor Sie die CPU installieren. • Nach dem Kauf des Motherboards. stellen Sie sicher, dass sich die PnP-Abdeckung auf dem Sockel befindet und die Sockelpole nicht verbogen sind. Kontaktieren Sie sofort Ihren Händler, wenn die PnP-Abdeckung fehlt oder wenn Sie irgendwelche Schäden an der PnP-Abdeckung / Sockel / Motherboard-Komponenten sehen. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS wird die Return Merchandise Authorization (RMA)-Anfragen nur bearbeiten, wenn das Motherboard mit der Abdeckung auf dem LGA1151 Sockel kommt. • Die Garantie des Produkts deckt keine Schäden an Sockelpolen, die durch unsachgemäße Installation, Entfernung der CPU oder falsche Platzierung/Verlieren/ falsches Entfernen der PnP-Abdeckung entstanden sind. Kapitel 1: Produkteinführung... -
Seite 19: Systemspeicher
1.1.4 Systemspeicher Das Motherboard ist mit vier DDR4 (Double Data Rate 4) Quad Inline Memory Module (DIMM)-Steckplätzen ausgestattet. DDR4-Module sind anders gekerbt als DDR-, DDR2- oder DDR3-Module. Installieren Sie KEIN DDR-, DDR2- oder DDR3-Speichermodul auf einen DDR4-Steckplatz. strix b250F GAMING STRIX B250F GAMING 288-pin DDR4 DIMM sockets Empfohlene Speicherkonfigurationen ASUS STRIX B250F GAMING... - Seite 20 Für weitere Details, besuchen Sie die Microsoft Webseite unter http://support. microsoft.com/kb/929605/en-us. • Die Ausführung des DIMM-Lüfters kann variieren. Achten Sie darauf, dass der DIMM- Lüfter zum Motherboard passt • Die Standard-Betriebsfrequenz ist abhängig von seiner Serial Presence Detect (SPD), welche das Standardverfahren für den Zugriff auf Informationen von einem Speichermodul ist. Im Ausgangszustand können einige Speichermodule für Übertaktung mit einer niedrigeren Frequenz arbeiten als der Hersteller angegeben hat. • Die Speichermodule benötigen evtl. bei der Übertaktung und bei der Nutzung unter voller Systemlast (4 DIMMs) ein besseres Kühlsystem, um die Systemstabilität zu gewährleisten. • Speichermodule mit Speicherfrequenz höher als 2133MHz und dem entsprechenden Timing oder dem geladenen XMP Profil ist nicht der JEDEC-Speicher-Standard. Die Stabilität und die Kompatibilität der Speichermodule sind abhängig von der CPU- Funktion und anderen installierten Geräten. • Installieren Sie immer DIMMs mit der selben CAS-Latenz. Für eine optimale Kompatibilität empfehlen wir Ihnen, Arbeitsspeichermodule der gleichen Version oder Datencode (D/C), von dem selben Anbieter, zu installieren. Fragen Sie Ihren Händler, um die richtigen Speichermodule zu erhalten. • ASUS bietet die exklusive Unterstützung der Hyper-DIMM-Funktion. • Hyper DIMM-Unterstützung unterliegt den physikalischen Eigenschaften der einzelnen CPUs. Laden Sie zur Hyper-DIMM-Unterstützung X.M.P.- oder D.O.C.P.- Einstellungen im BIOS. • Besuchen Sie die ASUS-Website für die aktuellste QVL (Qualified Vendors List - Liste qualifizierter Händler). Kapitel 1: Produkteinführung...
-
Seite 21: Erweiterungssteckplätze
1.1.5 Erweiterungssteckplätze Ziehen Sie den Netzstecker, vor dem Hinzufügen oder Entfernen von Erweiterungskarten. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. PCIEX1_1 PCIEX16_1 STRIX B250F GAMING PCIEX1_2 PCIEX16_2 PCIEX1_3 PCIEX1_4 SP Nr. Steckplatzbeschreibung PCIe x1_1 Steckplatz PCIe x16_1 Steckplatz PCIe x1_2 Steckplatz PCIe x16_2 Steckplatz PCIe x1_3 Steckplatz PCIe x1_4 Steckplatz ASUS STRIX B250F GAMING... -
Seite 22: Irq-Zuweisungen Für Dieses Motherboard
• Wir empfehlen, dass Sie eine ausreichende Stromversorgung zur Verfügung stellen, wenn Sie den CrossFireX™ Modus verwenden. • Wenn Sie mehrere Grafikkarten benutzen, verbinden Sie für eine bessere Umgebungstemperatur einen Gehäuselüfter mit dem Gehäuselüfteranschluss (CHA_ FAN1-2). IRQ-Zuweisungen für dieses Motherboard PCIe x1_1 – – – geteilt PCIe x16_1 geteilt – – – PCIe x2_2 – – – geteilt PCIe x12_2 geteilt – – – PCIe x1_3 – – geteilt – PCIe x4_4 – geteilt – –... -
Seite 23: Header / Öffnungen
1.1.6 Header / Öffnungen RTC-RAM-Löschen (2-polig CLRTC) Dieser Header ermöglicht Ihnen das Löschen der CMOS RTC RAM Daten der Systemeinstellungsinformationen wie Datum, Zeit und Systemkennwörter. CLRTC strix b250F GAMING PIN 1 STRIX B250F GAMING Clear RTC RAM Um den RTC RAM zu löschen: Schalten Sie den Computer aus und trennen ihn vom Stromnetz. Verwenden Sie einen Metallgegenstand, wie einem Schraubendreher, um die beiden Pins kurz zu schließen. Verbinden Sie das Netzkabel und schalten den Computer ein. Halten Sie die <Entf> Taste während des Bootvorgangs gedrückt und rufen Sie das BIOS auf, um die Daten neu einzugeben. Wenn die oben genannten Schritte nicht helfen, entfernen Sie die integrierte Batterie und schließen Sie den Jumper noch einmal kurz, um die CMOS RTC RAM-Daten zu löschen. Nach dem Löschen des CMOS, installieren Sie die Batterie. ASUS STRIX B250F GAMING... - Seite 24 Halterungslöcher für 3D-Druck Erstellen Sie einen 3D-Druck und befestigen Sie ihn an diesen 3D-Druck- Halterungslöchern für ein individuell gestaltetes Motherboard. 3D Mount strix b250F GAMING 3D Mount STRIX B250F GAMING 3D Printing Mount • Laden Sie 3D-Druck-Quelldateien unter http://www.asus.com herunter. • Verwenden Sie die mitgelieferten 3D-Druck-Halterungsschrauben, um die 3D-Drucke zu installieren. 1-10 Kapitel 1: Produkteinführung...
-
Seite 25: Onboard Leds
VGA_LED DRAM_LED CPU_LED strix b250F GAMING STRIX B250F GAMING CPU/DRAM/ BOOT_DEVICE/VGA LED Standby Power LED (SB_PWR) Das Motherboard ist mit einer Standby Power LED (Bereitschaftsanzeige LED) ausgestattet. Die LED leuchtet, wenn sich das System im eingeschalteten, Schlaf- oder Soft-Off-Modus befindet. Damit werden Sie daran erinnert, das System auszuschalten und das Netzkabel zu entfernen, bevor Sie Motherboard-Komponenten entfernen oder installieren. In der folgenden Abbildung finden Sie die Position der LED auf dem Motherboard. strix b250F GAMING SB_PWR Standby Power Powered Off STRIX B250F GAMING Onboard LED ASUS STRIX B250F GAMING 1-11... -
Seite 26: Interne Anschlüsse
RGB12 strix b250F GAMING STRIX B250F GAMING RGB LED Lighting 1.1.8 Interne Anschlüsse Frontblenden Audioanschluss (10-1-polig AAFP) Dieser Anschluss ist für ein am Gehäuse befestigtes Frontblenden Audio-E/A-Modul, das HD Audio unterstützt. Verbinden Sie das eine Ende des Frontblenden Audio E/A- Modul-Kabels mit diesem Anschluss. AAFP strix b250F GAMING HD-audio-compliant pin definition STRIX B250F GAMING Front panel audio connector Wir empfehlen Ihnen, ein High-Definition Frontblenden-Audiomodul mit diesem Anschluss zu verbinden, um die High-Definition Audio-Funktionen dieses Motherboards zu nutzen. 1-12 Kapitel 1: Produkteinführung... - Seite 27 3.0 Front- oder Rückseitenanschlüsse zu verbinden. Mit einem eingebauten USB 3.0 Modul, können Sie alle Vorteile von USB 3.0 nutzen, einschließlich schnellere Datenübertragungsgeschwindigkeiten von bis zu 5 Gb/s, schnellere Ladezeit für aufladbare USB Geräte, optimierte Energieeffizienz und Rückwärtskompatibilität mit USB 2.0. USB3_12 PIN 1 USB3+5V USB3+5V IntA_P1_SSRX- IntA_P2_SSRX- IntA_P1_SSRX+ IntA_P2_SSRX+ IntA_P1_SSTX- IntA_P2_SSTX- IntA_P1_SSTX+ IntA_P2_SSTX+ IntA_P1_D- IntA_P2_D- IntA_P1_D+ IntA_P2_D+ USB3_34 strix b250F GAMING PIN 1 STRIX B250F GAMING USB3.0 connectors Dieses USB 3.0-Modul kann separat gekauft werden. ASUS STRIX B250F GAMING 1-13...
- Seite 28 ROG-Erweiterungsanschluss (18-1-Pin-ROG_EXT) Dieser Anschluss ist für die Front Base und andere ROG-Geräte vorgesehen. strix b250F GAMING ROG_EXT STRIX B250F GAMING ROG_EXT connectors • Die Front Base erhalten Sie separat. • Weitere Informationen zur Front Base finden Sie unter www.asus.com. TPM Anschluss (14-1 polig TPM) Dieser Anschluss unterstützt ein Trusted Platform Module (TPM)-System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten sicher speichert. Ein TPM-System hilft außerdem die Netzwerksicherheit zu erhöhen, schützt digitale Identitäten und sichert die Plattformintegrität. PIN 1 strix b250F GAMING STRIX B250F GAMING TPM connector Das TPM-Modul muss separat erworben werden. 1-14 Kapitel 1: Produkteinführung...
- Seite 29 USB 2.0 Anschluss (10-1-polig USB1112) Dieser Stecker ist für einen USB 2.0 Anschluss. Schließen Sie das USB-Modul- Kabel an diesen Anschluss an, installieren Sie das Modul anschließend in einer Steckplatzöffnung an der Rückwand des Systemgehäuses. Dieser USB-Anschluss erfüllt die USB-2.0-Spezifikation, die bis zu 480 Mb/s Übertragungsgeschwindigkeit unterstützt. USB1112 strix b250F GAMING PIN 1 STRIX B250F GAMING USB2.0 connector Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen. Sonst wird das Motherboard beschädigt! Das USB 2.0 Modul muss separat erworben werden. ASUS STRIX B250F GAMING 1-15...
- Seite 30 4-polig CHA_FAN1~2) Verbinden Sie die Lüfterkabel mit den Lüfteranschlüssen am Motherboard, wobei der schwarze Leiter jedes Kabels zum Erdungsstift des Anschlusses passen muss. • Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Stecken Sie keine Jumper-Kappen auf die Lüfteranschlüsse! • Stellen Sie sicher, dass die CPU-Lüfterkabel fest mit dem CPU-Lüfteranschluss installiert sind. CPU_FAN CPU_OPT AIO_PUMP CHA_FAN1 CHA_FAN2 EXT_FAN strix b250F GAMING PIN 1 STRIX B250F GAMING Fan connectors • Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max. 1A (12W) Leistung. • Der EXT_FAN-Anschluss unterstützt 2 von 5 Thermosensorquellen. • Verbinden Sie den Lüfter Ihres Wasserkühlungssystems mit dem CPU_FAN- Anschluss. 1-16 Kapitel 1: Produkteinführung...
- Seite 31 Power OK -5 Volts PIN 1 +5 Volts +5 Volts PSON# +3 Volts -12 Volts +3 Volts +3 Volts strix b250F GAMING PIN 1 STRIX B250F GAMING ATX power connectors • Für ein komplett konfiguriertes System empfehlen wir, dass Sie ein Netzteil (PSU) verwenden, das der ATX 12V-Spezifikation 2.0 (oder neuere Version) entspricht und mindestens eine Leistung von 350W liefert. • Vergessen Sie NICHT, den 8-poligen EATX12V-Stromstecker anzuschließen. Ansonsten wird das System nicht booten. • Wir empfehlen Ihnen, ein Netzteil mit höherer Ausgangsleistung zu verwenden, wenn Sie ein System mit vielen stromverbrauchenden Geräte konfigurieren. Das System wird möglicherweise instabil oder kann nicht booten, wenn die Stromversorgung nicht ausreicht.
- Seite 32 PANEL +PWR_LED- SPEAKER PWR_SW PIN 1 strix b250F GAMING +HDD_LED- RESET +PWR_LED- * Requires an ATX power supply STRIX B250F GAMING System panel connector • Systembetriebs-LED (2-polig oder 3-1-polig, PLED) Der 2-polige oder 3-1-polige Anschluss ist für die Systembetriebs-LED. Verbinden Sie das Gehäuse-Strom-LED-Kabel mit diesem Anschluss. Die Systembetriebs-LED leuchtet, wenn Sie das System einschalten, und blinkt, wenn sich das System im Schlafmodus befindet. • Festplattenaktivitäts-LED (2-polig HDD_LED) Dieser 2-polige Anschluss ist für die HDD Aktivitäts-LED. Verbinden Sie das HDD Aktivitäts-LED-Kabel mit diesem Anschluss. Die HDD LED leuchtet auf oder blinkt, wenn Daten gelesen oder auf die Festplatte geschrieben werden.
- Seite 33 Serieller Anschluss (10-1-polig COM) Dieser Anschluss ist für einen seriellen Anschluss (COM). Verbinden Sie das serielle Anschluss-Modul-Kabel mit diesem Anschluss und installieren dann das Modul an einer Steckplatzaussparung an der Rückseite des Gehäuses. PIN 1 strix b250F GAMING STRIX B250F GAMING Serial port (COM) connector Das COM-Modul muss separat erworben werden. Thermal Sensor Anschlüsse (2-pol. T_SENSOR) Dieser Anschluss ist für das Thermistor-Kabel, das die Temperatur der Geräte und der kritischen Komponenten im Inneren des Motherboards überwacht. Schließen Sie das Thermistor-Kabel an und platzieren Sie den Sensor am Gerät oder Komponente des Motherboards, um seine Temperatur zu erkennen. strix b250F GAMING T_SENSOR PIN 1 SENSOR IN STRIX B250F GAMING T_SENSOR connector...
- Seite 34 M.2 Sockel (M.2_1~2) In diesen Sockeln können Sie M.2 SSD-Module installieren. M.2_1(SOCKET3) 2280 2260 2242 M.2_2(SOCKET3) strix b250F GAMING 22110 2280 2260 2242 STRIX B250F GAMING M.2(SOCKET3)s • Der M.2_1 Sockel unterstützt das SATA Modus M Key Design sowie SATA- Speichergeräte des Typs 2242 / 2260 / 2280. • Der M.2_2 Sockel unterstützt das PCIe 3.0 x4 M Key Design sowie PCIe- Speichergeräte des Typs 2242 / 2260 / 2280 / 22110. • Der M.2_2 Sockel unterstützt IRST (Intel Rapid Storage Technologie). Das M.2 SSD-Modul muss separat erworben werden. 1-20 Kapitel 1: Produkteinführung...
- Seite 35 RGB-Header (4-poliger RGB_HEADER) Dieser Anschluss ist für die RGB LED-Leisten. RGB_HEADER PIN 1 +12V G R B strix b250F GAMING STRIX B250F GAMING RGB_HEADER connector Der RGB-Header unterstützt mehrfarbige 5050 RGB LED-Leisten (12 V/G/R/B) mit einer maximalen Leistung von 2 A (12 V) und einer Länge bis 2 m. Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. • Falls Ihre LED-Leiste nicht aufleuchtet, überprüfen Sie, ob das RGB LED- Verlängerungskabel und die RGB LED-Leiste in der richtigen Ausrichtung verbunden sind, und ob der 12 V Stecker mit dem 12 V Header auf dem Motherboard richtig justiert wurde. • Die LED-Leiste leuchtet nur, wenn das System in Betrieb ist. • Die LED-Leisten müssen separat erworben werden. ASUS STRIX B250F GAMING 1-21...
- Seite 36 1-22 Kapitel 1: Produkteinführung...
-
Seite 37: Kapitel 2: Grundinstallation
Layout kann je nach Modellen variieren, aber die Installationsschritte sind die gleichen. 2.1.1 Motherboard Installation ASUS Q-Shield (E/A-Blende) in die Gehäuserückwand einsetzen. Installieren Sie das Motherboard in das Gehäuse. Achten Sie hierbei darauf, dass die hinteren E/A-Anschlüsse genau auf die E/A-Blende in der Gehäuserückwand ausgerichtet sind. - Seite 38 Setzen Sie neun (9) Schrauben in die durch Kreise markierten Bohrlöcher ein, um das Motherboard im Gehäuse zu befestigen. strix b250F GAMING Die Schrauben NICHT zu fest anziehen! Sonst wird das Motherboard beschädigt. Kapitel 2: Grundinstallation...
-
Seite 39: Cpu Installation
Stellen Sie sicher, dass Sie nur die richtige CPU für LGA1151 Sockel installieren. Verwenden Sie niemals eine CPU für LGA1151 und LGA1156 Sockel auf dem LGA1150 Sockel. Oberseite der CPU Unterseite der CPU Unterseite der CPU ASUS STRIX B250F GAMING... - Seite 40 Oberseite der CPU • Das CPU-Installationswerkzeug ist nur mit ASUS-Motherboards mit Intel LGA1151- Sockel kompatibel. • Stellen Sie sicher, dass die CPU richtig eingerastet ist, bevor Sie sie am CPU-Sockel des Motherboards installieren. • Verwenden Sie das CPU-Installationswerkzeug nur zur Installation der CPU. Achten Sie darauf, das CPU-Installationswerkzeug NICHT zu beschädigen oder zu verbiegen. • Halten Sie bei Installation, Entfernung oder Aufheben des CPU-Installationswerkzeugs immer beide Seiten des CPU-Installationswerkzeugs sicher fest. • Um Beschädigungen zu vermeiden, achten Sie darauf, eine weiche stabile Oberfläche zu verwenden, wenn Sie die CPU auf das CPU-Installationswerkzeug installieren.
-
Seite 41: Installieren Von Cpu-Kühlkörper Und Lüfter
2.1.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU- Kühlkörper und Lüfter montieren. Installieren von CPU-Kühlkörper und Lüfter ASUS STRIX B250F GAMING... - Seite 42 So deinstallieren Sie den CPU-Kühlkörper und Lüfter Kapitel 2: Grundinstallation...
-
Seite 43: Dimm Installation
2.1.4 DIMM Installation Entfernen eines DIMMs ASUS STRIX B250F GAMING... -
Seite 44: Atx-Netzanschluss
2.1.5 ATX-Netzanschluss Stellen Sie sicher, dass Sie den 8-poligen Stromstecker anschließen. Kapitel 2: Grundinstallation... -
Seite 45: Sata-Geräteanschlüsse
2.1.6 SATA-Geräteanschlüsse ODER ASUS STRIX B250F GAMING... -
Seite 46: E/A-Anschlüsse Auf Der Frontseite
2.1.7 E/A-Anschlüsse auf der Frontseite So installieren Sie So installieren Sie den Frontblendenanschluss den USB 3.0 Anschluss USB 3.3 So installieren Sie So installieren Sie den USB 2.0 Anschluss den Frontblenden Audio-Anschluss AAFP USB 2.0 2-10 Kapitel 2: Grundinstallation... -
Seite 47: Erweiterungskarten Installieren
2.1.8 Erweiterungskarten installieren PCIe-x16-Karten installieren PCIe-x1-Karten installieren ASUS STRIX B250F GAMING 2-11... -
Seite 48: So Installieren Sie Hyper M.2 X4-Karte
So installieren Sie HYPER M.2 x4-Karte Die SSD-Karte muss separat erworben werden. 2-12 Kapitel 2: Grundinstallation... -
Seite 49: Installation
2.1.9 M.2 Installation ASUS STRIX B250F GAMING 2-13... -
Seite 50: Rücktafel- Und Audio-Anschlüsse Des Motherboards
Rücktafel- und Audio-Anschlüsse des Motherboards 2.2.1 Hintere E/A-Anschlüsse Rücktafelanschlüsse USB 2.0-Anschlüsse Optischer S/PDIF-Ausgang USB 3.1 Typ-A Anschluss EA1 USB 3.0-Ports DVI-D Anschluss HDMI-Anschluss PS/2 Tastatur/Maus- DisplayPort Kombianschluss Intel LAN Anschluss (LAN1)* USB 3.1 Typ-C Anschluss EC1 Audio E/A-Anschlüsse** * und **: Schauen Sie sich für die Definitionen der LAN-Anschluss-LEDs und Audioanschlüsse die Tabellen auf der nächsten Seite an. -
Seite 51: Status Beschreibung
6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In Seitenlautsprecher Hellgrün Line Out Frontlautsprecher Frontlautsprecher Frontlautsprecher Rosa Mic In Mic In Mic In Mic In Orange – – Mitte/Subwoofer Mitte/Subwoofer Schwarz – Rücklautsprecher Rücklautsprecher Rücklautsprecher ASUS STRIX B250F GAMING 2-15... -
Seite 52: Audio E/A-Anschlüsse
2.2.2 Audio E/A-Anschlüsse Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo Lautsprechern Anschluss von 2-Kanal Lautsprechern 2-16 Kapitel 2: Grundinstallation... -
Seite 53: Anschluss Von 4-Kanal Lautsprechern
Anschluss von 4-Kanal Lautsprechern Anschluss von 6-Kanal Lautsprechern Wenn Sie die Windows 8.1/10-Plattform benutzen, verwenden Sie nur den hellblauen Audio-Anschluss für Seitenlautsprecher in einer 6-Kanal-Konfiguration. ASUS STRIX B250F GAMING 2-17... -
Seite 54: Anschluss Von 8-Kanal Lautsprechern
Anschluss von 8-Kanal Lautsprechern Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt. -
Seite 55: Beschreibung
Programm aufzurufen. Folgen Sie den Anweisungen in Kapitel 3. Ausschalten des Computers Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. Das Drücken des Stromschalters für kürzer als vier Sekunden stellt das System, wenn es eingeschaltet ist, auf den Schlaf-Modus oder Soft-Aus-Modus je nach der BIOS-Einstellung. ASUS STRIX B250F GAMING 2-19... - Seite 56 2-20 Kapitel 2: Grundinstallation...
-
Seite 57: Kapitel 3: Bios-Setup
BIOS Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI- Architektur kompatibel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hinaus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. -
Seite 58: Bios-Setup-Programm
Informationen, wie Sie den RTC RAM über den CMOS-löschen-Jumper löschen. • Das BIOS-Setup-Programm unterstützt keine Bluetooth-Geräte. Besuchen Sie bitte die ASUS-Webseite für ein ausführliches Handbuch zum BIOS. BIOS Menü Das BIOS-Setup-Programm kann in zwei Modi ausgeführt werden: EZ Mode und Advanced Mode (Erweiterter Modus). -
Seite 59: Ez Modus
Mode ( Erweitertes Modus) Lädt die optimierte In Häufig gestellte umschalten Standardwerte Fragen suchen Klicken Sie auf das Startgeräten angezeigt werden Auswahl der Bootgeräteprioritäten Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden. ASUS STRIX B250F GAMING... -
Seite 60: Erweiterter Modus
3.2.2 Erweiterter Modus Advanced Mode (Erweiterter Modus) bietet erfahrenen Benutzern fortgeschrittene Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um vom EZ-Modus in den Erweiterten Modus zu wechseln, klicken Sie auf Advanced Mode (Erweiterter Modus) (F7) oder drücken die <F7>-Schnelltaste. -
Seite 61: Menüelemente
Siehe Abschnitt 3.3 My Favorites für weitere Informationen. Q-Fan-Steuerung (F6) Diese Schaltfläche oberhalb der Menüleiste zeigt die aktuellen Einstellungen Ihrer Lüfter. Verwenden Sie diese Taste, um die Lüfter manuell auf Ihre gewünschten Einstellungen zu ändern. Siehe Abschnitt 3.2.3 QFan Control für weitere Informationen. ASUS STRIX B250F GAMING... -
Seite 62: In Häufig Gestellte Fragen Suchen
Bewegen Sie Ihren Mauszeiger zur Anzeige eines QR-Codes über diese Schaltfläche, scannen Sie diesen Code mit Ihrem Mobilgerät zur Verbindung mit der Seite mit häufig gestellten Fragen zum BIOS auf der ASUS-Support-Webseite. Alternativ können Sie den folgenden QR-Code scannen: Hot Keys Diese Taste oberhalb der Menüleiste enthält die Navigationstasten für das BIOS-Setup-... -
Seite 63: Qfan Control
Zum Übernehmen der Wählen sie ein Profil Lüftereinstellungen anklicken um es für den Lüfter zu übernehmen Zum Rückgängigmachen Klicken Sie zur Zurückkehren der Änderungen anklicken des Hauptmenüs Wählen Sie dies, um den Lüfter manuell zu konfigurieren ASUS STRIX B250F GAMING... - Seite 64 Konfiguriere Lüfter manuell Wählen Sie Manuell aus der Liste der Profile, um die Betriebsgeschwindigkeit Ihrer Lüfter manuell zu konfigurieren. Geschwindigkeitspunkte Wählen Sie dies, um den Lüfter manuell zu konfigurieren So konfigurieren Sie Ihre Lüfter: Wählen Sie den Lüfter, den Sie konfigurieren möchten und um seinen aktuellen Status anzuzeigen.
-
Seite 65: Favoriten
My Favorites (Meine Favoriten) ist Ihr persönlicher Bereich, zum einfachen Speichern und Zugreifen auf Ihre beliebtesten BIOS Elemente. My Favorites (Meine Favoriten) kommt standardmäßig mit verschiedenen leistungs-, energiespar- und schnellstartrelevanten Elementen. Sie können dieses Bildschirm personalisieren, indem Sie Elemente hinzufügen oder entfernen. ASUS STRIX B250F GAMING... -
Seite 66: Hinzufügen Von Elementen Zu Meine Favoriten
Hinzufügen von Elementen zu Meine Favoriten Um BIOS-Elemente hinzufügen: Zum Öffnen des Bildschirms Einrichtungsbaumkarte drücken Sie <F3> an Ihrer Tastatur oder klicken am BIOS-Bildschirm auf Wählen Sie am Bildschirm Setup Tree Map (Setup-Baumkarte) die BIOS-Elemente, die Sie am Bildschirm My Favorites (Meine Favoriten) speichern möchten. Hauptmenü... -
Seite 67: Main-Menü (Hauptmenü)
Mit den Unterelementen in diesem Menü können Sie das CPU-Verhältnis und Eigenschaften einstellen. Intel(R) SpeedStep(tm) [Enabled] Aktivieren Sie dieses Element, sodass das Betriebssystem die CPU-Spannung und die Taktfrequenz dynamisch anpasst, was zu einem verringerten, durchschnittlichen Stromverbrauch und einer verringerten, durchschnittlichen Wärmeproduktion führt. Konfigurationsoptionen: [Disabled] [Enabled] ASUS STRIX B250F GAMING 3-11... -
Seite 68: Advanced-Menü
Turbo Modus-Parameter Langzeit-Paket-Leistungslimit Damit können Sie die Turbo Verhältnis Zeitdauer begrenzen, die die TDP (Thermal Design Power) für maximale Leistung übersteigt. Benutzen Sie die Tasten <+> und <->, um die Werte einzustellen. Die Werte reichen von 1 W bis 4096 W. Paket-Leistungszeitfenster Auch bekannt als Power Limit 1, dieses Element erlaubt Ihnen das Zeitfenster für Turbo Verhältnis über TDP (Thermal Design Power) zu halten. -
Seite 69: System Agent (Sa) Configuration (Systemagent- (Sa-) Konfiguration)
Mit diesen Elementen können Sie die SATA Hot-Plug-Unterstützung aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] 3.6.6 PCH-FW Konfiguration Mit diesem Element können Sie die TPM-Firmware konfigurieren. 3.6.7 Onboard-Gerätekonfiguration HD Audio Controller [Enabled] Mit diesem Element können Sie den Azalia High-Definition Audio-Controller verwenden. Konfigurationsoptionen: [Disabled] [Enabled] ASUS STRIX B250F GAMING 3-13... -
Seite 70: Konfiguration Der Seriellen Schnittstelle
PCIEX16_2 Konfiguration [Auto] Dieses Element ermöglicht Ihnen die Konfiguration der PCIe x16_2 Geräteeinstellungen. [Auto] Erkennt automatisch das installierte Gerät. Wenn ein Gerät im PCIe x1_2 oder PCIe x1_3 Steckplatz installiert ist, arbeitet PCIe x16_2 nur im X2 Modus. Wenn keine Geräte im PCIe x1_2 oder PCIe x1_3 Steckplatz installiert sind, kann PCIe x16_2 im X4 Modus arbeiten. -
Seite 71: Überwachungsmenü
Die folgenden vier Elemente erscheinen nur, wenn Sie Launch CSM auf [Enabled] setzen. Boot-Gerätesteuerung [UEFI and Legacy OpROM] Hier können Sie die Art der Geräte wählen, die Sie booten möchten. Konfigurationsoptionen: [UEFI and Legacy OpROM] [Legacy OpROM only] [UEFI only] ASUS STRIX B250F GAMING 3-15... -
Seite 72: Secure Boot
Hier können Sie ASUS EZ Flash 3 ausführe. Wenn Sie <Enter>drücken, wird eine Bestätigungsmeldung angezeigt. Verwenden Sie die Links-/Rechts-Pfeiltasten, um zwischen [Ja] und [Nein] zu wählen, drücken Sie dann die <Enter>-Taste zum Bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.11.2 ASUS EZ Flash 2. 3.9.2 Sicheres Löschen SSD-Geschwindigkeiten können sich wie bei jedem Speichermedium aufgrund von... -
Seite 73: Asus Spd-Information
Eine vollständige Liste der mit Secure Erase getesteten SSDs finden Sie auf der ASUS- Support-Seite. Das Laufwerk kann instabil werden, wenn Sie Secure Erase auf einem inkompatiblen SSD ausführen. • Je nach Größe kann die Löschung der Inhalte Ihrer SSD eine Weile dauern. Schalten Sie das System während des Vorgangs nicht ab. -
Seite 74: Exit Menü
3.10 Exit Menü Die Elemente im Exit-Menü gestatten Ihnen, die optimalen Standardwerte für die BIOS- Elemente zu laden, sowie Ihre Einstellungsänderungen zu speichern oder zu verwerfen. Im Exit-Menü können Sie auch EZ Mode aufrufen. Laden Sie die optimierten Standardwerte Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5>... -
Seite 75: Aktualisieren Des Bios
EZ Update: Aktualisiert das BIOS in einer Windows-Umgebung. ASUS EZ Flash 3: Aktualisiert das BIOS über ein USB-Flash-Laufwerk. ASUS Crashfree BIOS 3: Stellt das BIOS über die Support-DVD oder einen USB-Stick wieder her, wenn die BIOS-Datei fehlerhaft ist. 3.11.1... -
Seite 76: Asus Ez Flash 3
3.11.2 ASUS EZ Flash 3 ASUS EZ Flash 3 ermöglicht Ihnen das Herunterladen und Aktualisieren auf das neueste BIOS über das Internet, ohne dass Sie eine startfähige Diskette oder ein Betriebssystem-basiertes Dienstprogramm benötigen. Die Aktualisierung über das Internet variiert je nach Region und Internetbedingungen. - Seite 77 So aktualisieren Sie das BIOS per Internet: Gehen Sie im BIOS-Setup-Programm zu Advanced Mode. Gehen Sie zum Menü Tool, wählen Sie ASUS EZ Flash Utility und drücken Sie die <Eingabetaste>. Wählen Sie via Internet (Per Internet). Drücken Sie zur Auswahl einer Internetverbindungsmethode die Links-/Rechtstaste, drücken Sie dann <Enter>.
-
Seite 78: Asus Crashfree Bios 3
Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 3-Anwendung. Sie müssen im BIOS-Setup-Programm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilität zu gewährleisten, empfehlen wir Ihnen, dass... -
Seite 79: Anhang
Wenden Sie sich an den Fachhändler oder einen erfahrenen Radio-/ Fernsehtechniker. Die Verwendung von geschirmten Kabeln für den Anschluss des Monitors an die Grafikkarte ist erforderlich, um die FCC-Bestimmungen zu gewährleisten. Änderungen oder Modifizierungen dieses Geräts, die nicht ausdrücklich von der für Übereinstimmung verantwortlichen Partei genehmigt sind, können das Recht des Benutzers, dieses Gerät zu betreiben, annullieren. ASUS STRIX B250F GAMING... -
Seite 80: Ic: Kanadische Entsprechenserklärung
IC: Kanadische Entsprechenserklärung Entspricht den kanadischen ICES-003 Class B-Spezifikationen. Dieses Gerät entspricht dem RSS-210 von Industry Canada. Dieses Gerät der Klasse B erfüllt alle Anforderungen der kanadischen Bestimmung für Interferenz-Geräte. Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Industry Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können. -
Seite 81: Asus Recycling/Rücknahmeservices
REICHWEITE Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter HYPERLINK http://csr.asus. com/english/REACH.htm. Das Motherboard NICHT im normalen Hausmüll entsorgen. Dieses Produkt wurde entwickelt, um ordnungsgemäß... - Seite 82 El texto completo de la zařízení splňuje základní požadavky a další příslušná ustanovení declaración de la UE de conformidad está disponible en: www.asus. souvisejících směrnic. Plné znění prohlášení o shodě EU je k dispozici com/support na adrese: Svenska ASUSTeK Computer Inc.
-
Seite 83: Asus Kontaktinformation
800 Corporate Way, Fremont, CA 94539, USA Telefon +1-510-739-3777 +1-510-608-4555 Webseite http://www.asus.com/us/ Technischer Support Support-Fax +1-812-284-0883 Telefon +1-812-282-2787 Online-Support http://qr.asus.com/techserv ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland +49-2102-959931 Webseite http://www.asus.com/de Online-Kontakt http://eu-rma.asus.com/sales Technischer Support Telefon +49-2102-5789555 Support Fax +49-2102-959911 Online-Support http://qr.asus.com/techserv... -
