2.5.4 PCI-Steckplätze
Die PCI-Steckplätze unterstützen PCI-Karten wie LAN-Karten, SCSI-Karten, USB-
Karten und andere Karten, die mit PCI-Spezifi kationen übereinstimmen.
2.5.5 PCI Express x1-Steckplatz
Das Motherboard unterstützt PCI Express x1-Netzwerkkarten, SCSI-Karten und
andere Karten, die den PCI Express-Spezifi kationen entsprechen.
•
•
2.5.6 PCI Express x16-Steckplätze
Dieses Motherboard unterstützt den Anschluss von zwei ATI CrossFire™ PCI

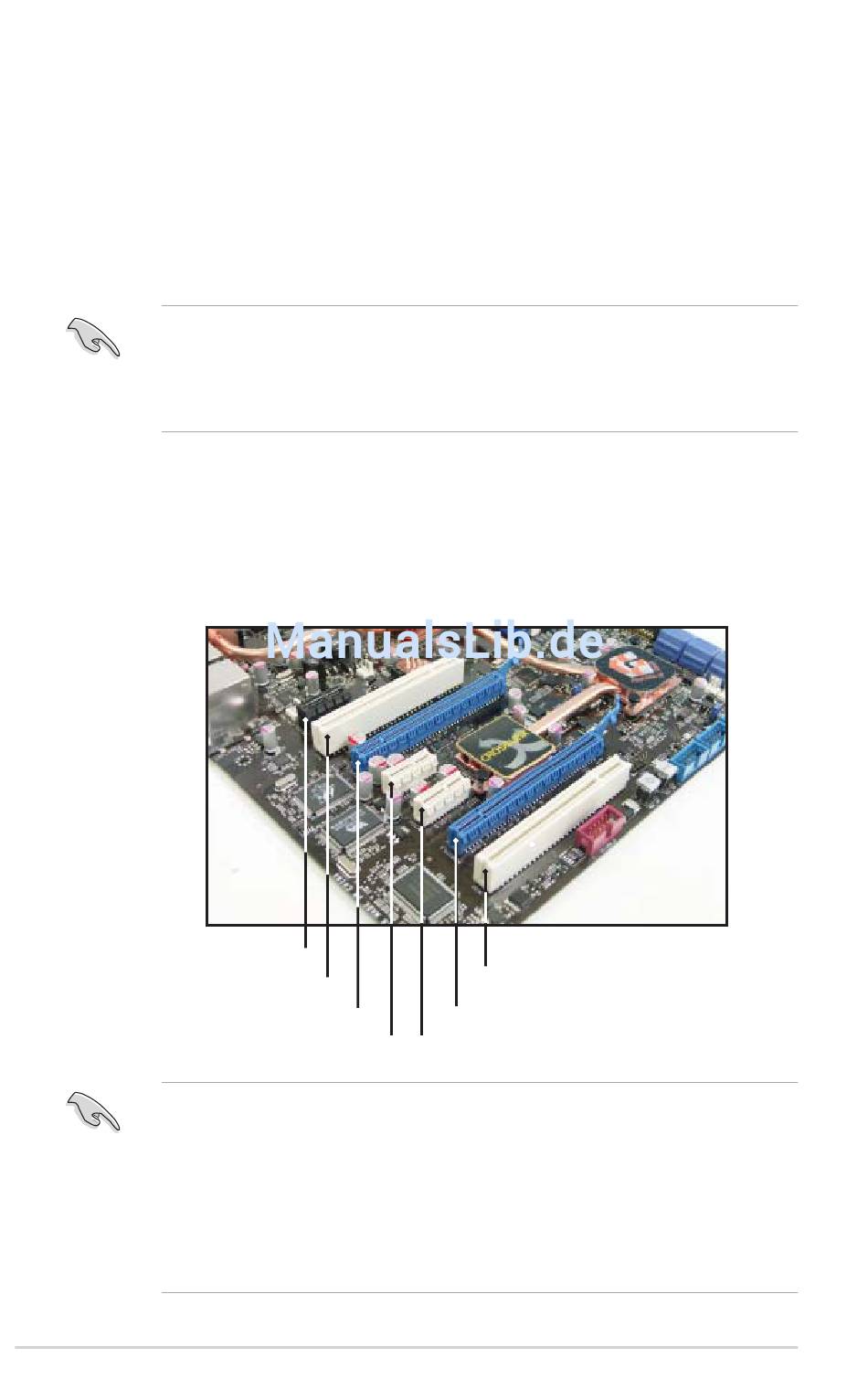

Express x16-Grafi kkarten, die den PCI Express-Spezifi kationen entsprechen. Die
Position der Steckplätze wird in der folgenden Abbildung gezeigt.
Audio/PCI Express x1-Steckplatz
PCI Express x16-Steckplatz
•
•
•
2-26
Installieren Sie die Audiokarte vor allen anderen Erweiterungskarten im
schwarzen PCIEx1-Steckplatz.
Falls Sie PCIEx1-Karten benutzen, installieren Sie die Karten in den PCIEx1-
Steckplätzen vor denen in den PCIEx16-Steckplätzen.
PCI-Steckplatz
PCI Express x1-Steckplatz
Installieren Sie im CrossFire™-Modus die ATI CrossFire™ Edition (Master)
-Grafi kkarte im primären PCI Express-Steckplatz.
Installieren Sie zwei ATI-Grafi kkarten der selben GPU-Familie, die den
CrossFire™-Modus unterstützen.
Wenn Sie zwei Grafi kkarten installieren, schließen Sie für eine bessere
Kühlung das Kabel des Rückseitenlüfters an den Anschluss CHA_FAN1 an.
Die Position des Anschlusses wird auf Seite 2-36 beschrieben.
PCI-Steckplatz
PCI Express x16-Steckplatz
PCI Express x1-Steckplatz
Kapitel 2: Hardwarebeschreibungen
