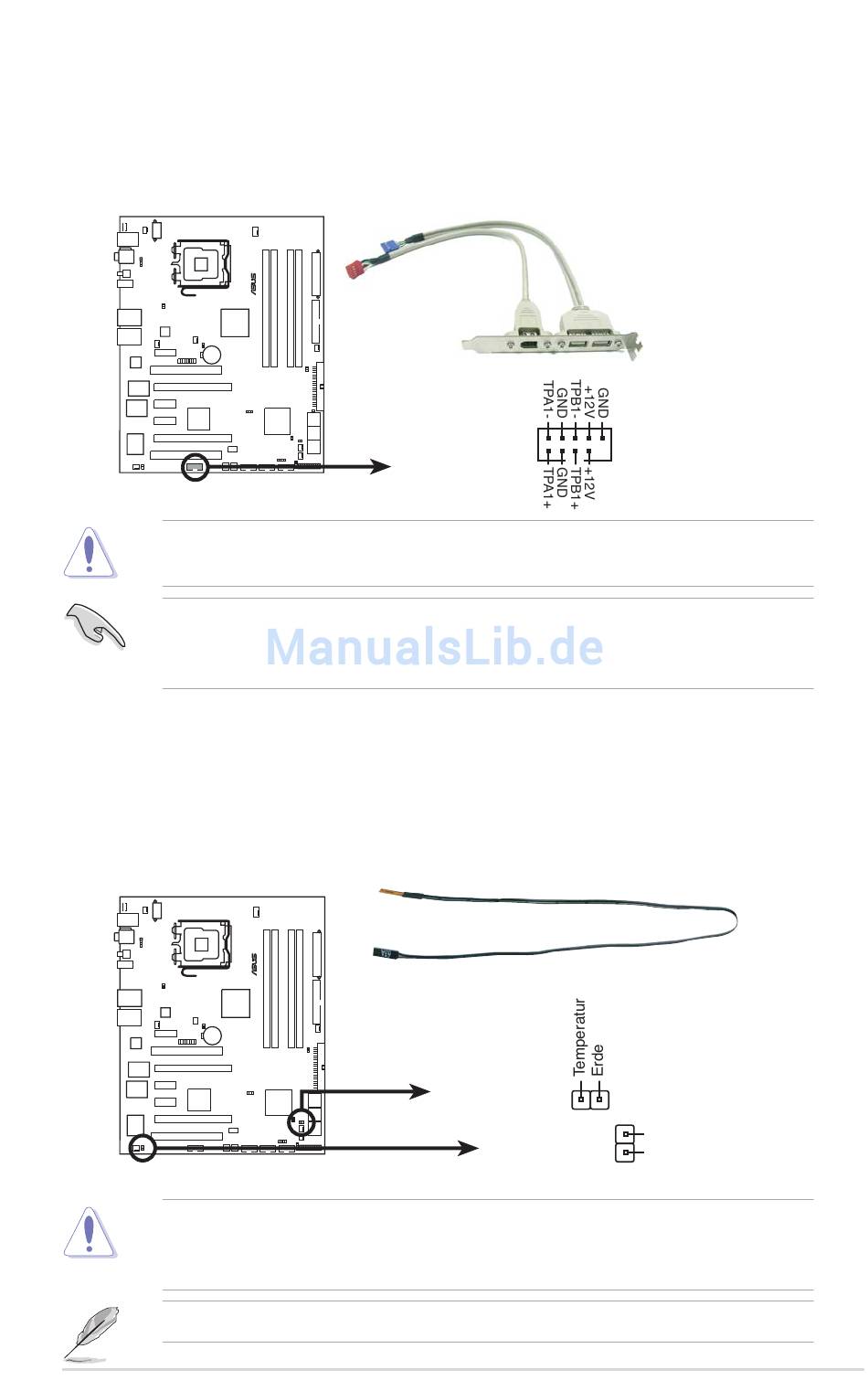

IEEE 1394a-Anschluss (10-1 pol. IE1394_2)
Dieser Anschluss ist für einen zusätzlichen IEEE 1394-Port vorgesehen.
Verbinden Sie das IEEE 1394-Modul-Kabel mit diesem Anschluss und
installieren Sie dann das Modul in einer Steckplatzaussparung an der Rückseite
des Gehäuses.
BLITZ FORMULA
BLITZ FORMULA IEEE 1394a-Anschluss
Verbinden Sie niemals ein USB-Kabel mit dem IEEE 1394a-Anschluss, sonst wird
das Motherboard beschädigt!
Schließen Sie das 1394-Kabel zuerst an den ASUS Q-Connector (1394, rot) an
und verbinden Sie dann den Q-Connector (1394) mit dem 1394-Anschluss auf
dem Motherboard.
6.
Temperatursensorkabelanschluss (2-pol. OPT_TEMP1-2)
Diese Anschlüsse werden zur Temperaturüberwachung genutzt. Verbinden
Sie die Enden der Temperatursensorkabel mit diesen Anschlüssen und den
Geräten, deren Temperatur überwacht werden soll. Der optionale Lüfter 1~3
kann mit den Temperatursenoren zusammenarbeiten, um einen besseren
Kühleffekt zu erzielen.
BLITZ FORMULA
BLITZ FORMULA Temperatursensorkabelanschlüsse
Entfernen Sie das Temperatursensorkabel vom Gerät, wenn das Element
South Bridge Sensor Select im BIOS auf [SB Overheat Protection] eingestellt
wird. Details siehe Seite 4-31.
Das Temperatursensorkabel muss separat erworben werden.
ROG Blitz Formula
IE1394_2
PIN 1
OPT_TEMP2
OPT_TEMP1
Temperatur
Erde
