BETRIEBS- UND KONTROLLANZEIGEN
Wenn das Klimagerät nicht über die Fernbedienung gesteuert werden
kann, kann über die Betriebswahltaste (N) am Gerät Kühl- oder
Heizbetrieb eingeschaltet oder das Gerät vollständig ausgeschaltet
werden. Mit Hilfe der BETRIEBSWAHLTASTE kann zwischen den
Betriebsarten KÜHLEN-HEIZEN-STANDBY umgeschaltet werden. Wenn
die BETRIEBSWAHLTASTE (N) gedrückt wird, leuchtet die Anzeige (K)
bzw. (M) auf um anzuzeigen, in welcher Betriebsart das Klimagerät läuft.
F/A-PWR
RESET
ESP-PWR
ESF-PWR
COOL
KÜHLUNG
RESET
HEAT
HEIZUNG
MODE
MODUS
ESF-EN
ESF-EN

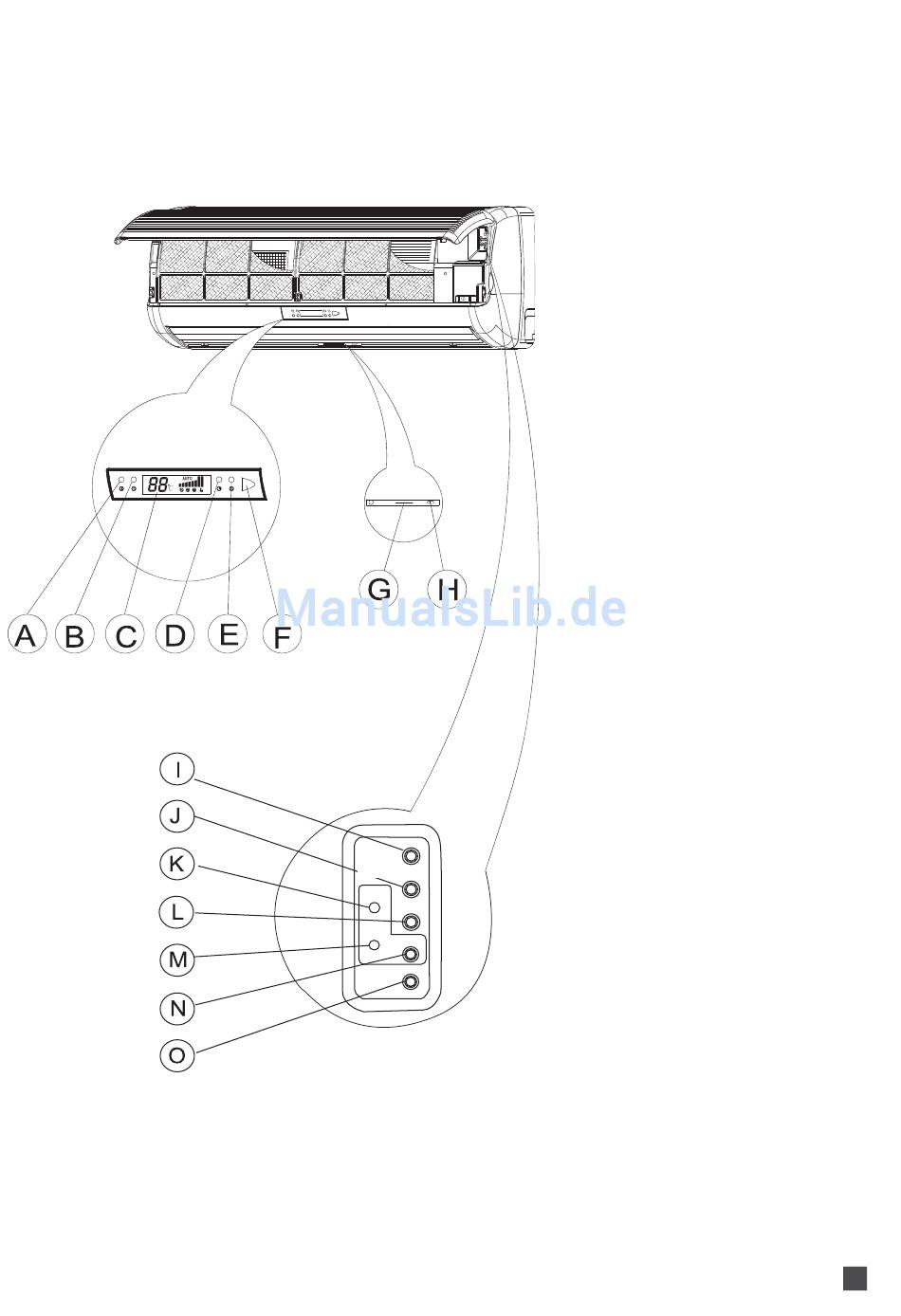

A. Standby-/Betriebsanzeige
Leuchtet rot, wenn das Gerät an das
Stromnetz angeschlossen ist.
Leuchtet grün während des Betriebs
B. Anzeige ESF / Ionisator / Frischluft
Leuchtet auf, wenn ESF, Ionisator oder die
Frischluftfunktion aktiv ist. (optional)
C. LCD-ANZEIGE
D. Timer-Anzeige
Leuchtet, wenn Timer- und Sleepfunktion
aktiv sind.
E. Filter-Anzeige
Leuchtet auf, wenn der Filter gereinigt
werden muss.
F. Infrarotempfänger
Empfängt die Signale der Fernbedienung
G. Ionisator-Anzeige
Leuchtet, wenn der Ionisator aktiv ist
H. Ionisator ein/aus
Zum Ein- bzw. Ausschalten des Ionisators
I. Frischluft ein/aus
J. Betriebstaste für elektrostatischen Filter
Zum Ein- und Ausschalten des
elektrostatischen Filters
K. Kühlungs-Anzeige
Leuchtet nur, wenn Modus (M) gedrückt
wird.
L. Reset-Taste
• Drücken, um die Filteranzeige
auszuschalten und die Filterfunktion
zurückzusetzen, nachdem der gereinigte
Filter wieder eingebaut wurde.
• Drücken, um den Summer abzuschalten.
M. Die Heizungs-Anzeige leuchtet nur, wenn
Modus (M) gedrückt wird.
N. Modus-Taste
Zum Ein- und Ausschalten des Geräts oder
zum Umschalten in den Kühl- bzw.
Heizbetrieb ohne Fernbedienung.
O. Sicherheitstaste für elektrostatischen Filter
Schaltet den elektrostatischen Filter aus,
wenn das Gitter geöffnet wird.
