1 Verhältnis der Deckenöffnung zu Einheit und Position des
Montagebolzens. (Siehe Abbildung 3)
1 Kältemittellrohre
2 Montagebolzen (4x)
3 Aufhängung
4 Eingeschobene Decke
5 Abstand des Montagebolzens
6 Inneneinheit
7 Deckenöffnung
8 Zierblende
Nehmen Sie die Montageführung (im Lieferumfang der Einheit)
für die exakte vertikale Positionierung der Einheit zu Hilfe.
Bei der normalen Installation
gilt die kurze Seite der
Montageführung
Bei der Installation mit einem
Frischlufteinbausatz gilt die
lange Seite der
Montageführung
Bei Installationen mit
selbstreinigender
Zierblende nach Entfernen
des Abreiß-Streifens die lange
Seite der
Installationsanleitung
anwenden.

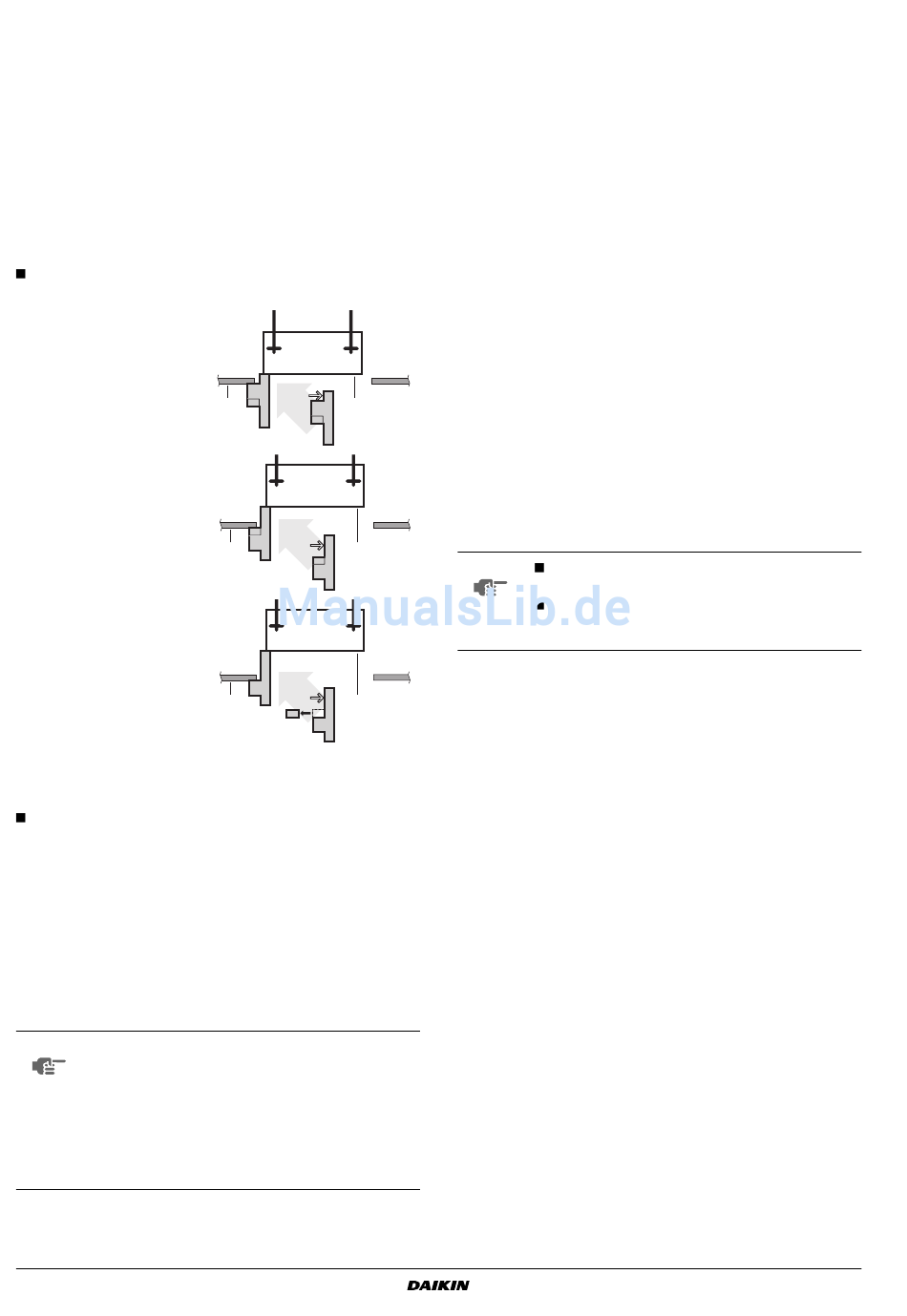

Die Installation ist möglich, wenn die Abmessungen der Öffnung
den folgenden Angaben entsprechen. Bei Installation der Einheit
innerhalb des Rahmens für die Befestigung von Decken-
materialien. (Siehe Abbildung 4)
1 Abmessungen innerhalb des Rahmens
2 Abmessung der Öffnung innerhalb des Rahmens für die
Decke
3 Rahmen
4 Deckenmaterial
5 Abmessung der Deckenöffnung
6 Abmessung der Überschneidung der Deckenblende
HINWEIS Die Installation ist möglich bei einer Abmessung der
Deckenöffnung von 910 mm (mit * gekennzeichnet).
Um jedoch eine Überschneidung der Deckenblende
von 20 mm zu erreichen, muss der Abstand zwischen
Decke und Einheit 35 mm oder weniger betragen.
Beträgt der Abstand zwischen Decke und Einheit mehr
als 35 mm, muss an diesem Stück Deckenmaterial
angebracht werden oder die Decke neu verlegt
werden.
Installationsanleitung
3
I
NSTALLATION
1 2
1 2
1 2
1 Unterfläche der Decke
2 Unterseite der Einheit
2 Führen Sie die Deckenöffnung, die für die Installation erforder-
lich ist, bei Bedarf durch. (Bei bestehenden Decken.)
- Die Abmessungen der Deckenöffnung ersehen Sie auf der
Installations-Papierschablone.
- Bereiten Sie die für die Installation erforderliche Öffnung in
der Decke vor. Verlegen Sie die Kältemittel- und Kondensat-
leitungen und die Verdrahtung für die Fernbedienung (für
drahtlose Fernbedienung überflüssig) von der Seite der
Öffnung zum Gehäuseauslaß. Weitere Informationen finden
Sie in den Abschnitten zu Leitungen oder Verdrahtung.
- Ist die Öffnung in der Decke durchgeführt, müssen die
Deckenbalken möglicherweise verstärkt werden, um die
Decke eben zu halten und Vibrationen zu verhindern.
Wenden Sie sich für nähere Informationen an Ihr
Bauunternehmen.
3 Bringen Sie die Montagebolzen an. (Verwenden Sie Bolzen der
Größen W3/8 oder M10.)
Verwenden Sie bei vorhandenen Decken Anker, bei neuen
Decken hingegen eingelassene Gewindeeinsatzbuchsen, ein-
gelassene Anker oder andere bauseitige Teile, um die Decke zu
verstärken, sodass diese das Gewicht der Einheit tragen kann.
Richten Sie den Abstand von der Decke aus, bevor Sie
fortfahren.
Installationsbeispiel (Siehe Abbildung 5)
1 Deckenplatte
2 Anker
3 Ausgleichsmutter oder Spannschraube
4 Montagebolzen
5 Eingeschobene Decke
HINWEIS Bei allen oben aufgeführten Teilen handelt es sich
um bauseitige Komponenten.
Näheres zu anderen Installationsarten außer der
Standardinstallation erfahren Sie bei Ihrem
Fachhändler.
I I
NSTALLATION DER NNENEINHEIT
Lesen Sie sich bei der Installation von Sonderzubehör (Ausnahme
Zierblende) auch die Installationsanleitungen der Sonderzubehörteile
durch. Je nach bauseitigen Bedingungen ist es empfehlenswert, das
Sonderzubehör vor der Installation der Inneneinheit zu montieren.
Bei bestehenden Decken muss der Bausatz für Frischlufteinlaß
jedoch vor der Installation der Einheit montiert werden.
1 Bringen Sie die Inneneinheit an, ohne die Schrauben fest
anzuziehen.
- Setzen Sie die Aufhängung auf den Montagebolzen. Achten
Sie darauf, dass sie auf der Ober- und Unterseite sicher mit
Muttern und Unterlegscheiben befestigt ist.
- Zur Befestigung der Aufhängung
1 Mutter (bauseitig)
2 Unterlegscheibe (liegt der Einheit bei)
3 Aufhängung
4 Doppelmutter (bauseitig anziehen)
2 Befestigen Sie die Installations-Papierschablone. (Nur bei neuen
Decken.)
- Die Installations-Papierschablone entspricht den Maßen der
Deckenöffnung. Wenden Sie sich für nähere Informationen
an Ihr Bauunternehmen.
- Der Mittelpunkt der Deckenöffnung ist auf der
Papierschablone für die Installation markiert. Die Mitte der
Einheit ist auf dem Gehäuse der Einheit angegeben.
(Siehe Abbildung 6)
