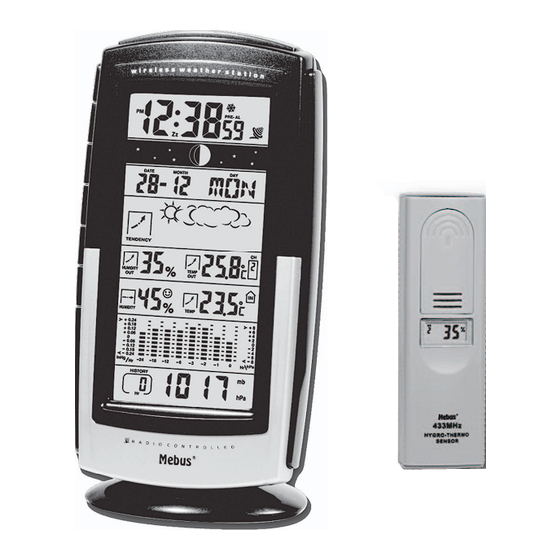

- Seite 1 FUNKGESTEUERTE WETTERSTATION ART.-NR.10401 BEDIENUNGSANLEITUNG...
- Seite 2 FUNKGESTEUERTE WETTERSTATION | ART.-NR. 10401 | MEBUS Wir danken Ihnen für den Kauf dieser Wetterstation. Entwickelt und konstruiert mit innovativen Komponenten und Techniken, wird dieses Gerät Ihnen ein perfektes und zuverlässiges Messen der Innen- und Außentemperatur sowie Luftfeuchte ermöglichen. Dieses Gerät ist auch ausgestattet mit einer Funkuhr und einem Kalender sowie einem Barometer für die eingebaute Wetterprognose.
-
Seite 3: Funktionsübersicht
FUNKTIONSÜBERSICHT Hauptgerät Wetterstation: 1. SNOOZE/LIGHT: - Drücken Sie diese Taste, um den Alarm zu unterbrechen, wenn er ertönt. - Schaltet die Hintergrundbeleuchtung für ca. 4 Sekunden an. 2. UP: - Drücken Sie diese Taste im normalen Zeitmodus, um zwischen Kanal 1, 2 und 3 zu wechseln (sofern Sie mehrere Außensensoren in Betrieb haben). - Seite 4 4. MAX/MIN: - Drücken Sie diese Taste, um die gespeicherten maximalen und minimalen Werte von Temperatur und Luftfeuchtigkeit angezeigt zu bekommen. - Halten Sie die Taste für ca. 3 Sekunden gedrückt, um die gespeicherten Daten über maximale und minimale Werte zu löschen. 5.
- Seite 5 16. Wetterprognose - Zeigt die Wetterprognose an. 17. Außentemperatur- und Luftfeuchtigkeits-Anzeige: - Zeigt den Trend von Außentemperatur und Luftfeuchtigkeit, die momentane Temperatur und Luftfeuchtigkeit, oder die gespeicherten maximalen oder minimalen Werte von Temperatur und Luftfeuchtigkeit an. 18. Innentemperatur- und Luftfeuchtigkeits-Anzeige - Zeigt den Trend von Innentemperatur und Luftfeuchtigkeit, die momentane Temperatur und Luftfeuchtigkeit, oder die gespeicherten maximalen oder minimalen Werte von Temperatur und Luftfeuchtigkeit an.
- Seite 6 - Ordnen Sie den Sensor Kanal 1, Kanal 2 oder Kanal 3 zu, wenn Sie mehr als einen Außensensor anschließen möchten. Betreiben Sie die Station mit nur einem Sensor, belassen Sie die Auswahl bei Kanal 1. Kanal 1 ist voreingestellt 3.
- Seite 7 Hinweis: 1. Nach der Registrierung des Außensensors und der korrekten Anzeige der Funkuhrzeit können Sie die eingebaute Wetterprognose kalibrieren, um eine genauere Wetterprognose zu erreichen. Sehen Sie hierzu in der nachfolgenden Anleitung unter „Wetterprognose“, wenn Sie die Wetterprognose kalibrieren möchten. Nachdem Sie das Gerät erfolgreich in Betrieb genommen haben, die Funkuhr korrekt anzeigt und der Außensensor registriert wurde, lassen Sie Gerät und Sensor nach der Registrierung 3 Minuten nebeneinander liegen bevor Sie den...
- Seite 8 Information zur Synchronisation des Funkuhrsignals: Empfang des Funkuhrsignals Zeit und Datum werden funkgesteuert. Die aktuelle Zeit wird synchronisiert mit dem Funksignal aus Frankfurt, Deutschland (DCF77). DCF77 ist ein Zeitsignal und wird auf der Normalfrequenz 77,5 kHz als Zeitinformation in kodierter Form ausgestrahlt. Die Sendeleistung beträgt etwa 50 kW bei einer ausgestrahlten Leistung von etwa 30 kW in einer Reichweite von ca.
- Seite 9 Manuelle Einstellungen: Manuelle Zeiteinstellung: Sollten Sie sich außerhalb der Reichweite des Funksenders befinden, oder sollte ein Empfang nicht möglich sein, können Sie die Zeit auch manuell einstellen. Sobald wieder ein Funksignal empfangen wurde, wird die Zeit automatisch angepasst. 1. Halten Sie im normalen Zeitmodus die TIME (7) Taste für 3 Sekunden gedrückt, bis die Stundenanzeige blinkt.
- Seite 10 9. Nachdem die Einstellungen vorgenommen wurden, drücken Sie die TIME-Taste (7), um in den Normalmodus zurückzukehren oder drücken Sie für 30 Sekunden keine Taste, damit das Gerät automatisch zurückkehrt. Alarm/Weckfunktionen: Ein/Ausschalten und Einstellung von Wecker und Snooze EIN/AUSSCHALTEN: - Drücken Sie im Normalmodus die „ALARM“-Taste (6) kurz, um die Weckzeit anzuzeigen.
- Seite 11 BEI ERTÖNEN DES WECKSIGNALS: Wenn der „SNOOZE“ aktiviert ist, wird ein 5-Stufen Alarm bis zu 4 Mal im 5 Minuten- Intervall ertönen. Die maximale Dauer des Wecksignals beträgt 120 Sekunden. Unterbrechen Sie das Wecksignal durch Drücken von „SNOOZE/LIGHT“ (nur bei aktiviertem Snooze erfolgt eine Wiederholung des Wecksignals nach 5 Minuten).
- Seite 12 Ablesen der Außentemperaturen: Der Standardkanal ist Kanal 1. Verwenden Sie mehrere Sender (einer ist im Lieferumfang enthalten), so drücken Sie im Normalmodus die „UP“-Taste (2) , um die Werte von Kanal 1, Kanal 2 und Kanal 3 zu sehen. Außen- und Innentemperatur und Luftfeuchtigkeit Die Einheit der gemessenen Werte der Temperaturen können in °C und °F angezeigt werden.
- Seite 13 Wettertrend: Temperaturtrend, Luftfeuchtigkeitstrend und Wettertrend zeigen den Trend aufgrund von Veränderungen während der letzten Minuten an. Die Pfeile bedeuten einen steigenden, gleichbleibenden oder fallenden Trend. Wetterprognose: Auf der Grundlage der Luftdruckveränderung ist die Wetterstation in der Lage, die voraussichtliche Wettertendenz für die nächsten 12-24 Stunden mit einer Genauigkeit von 70-75 % vorauszusagen.
- Seite 14 Halten Sie hierzu den DOWN (3) Knopf solange gedrückt, bis das Symbol der Wetterprognose blinkt. Die Wetteranzeige lässt sich nun dem aktuellen Umgebungswetter anpassen. Drücken Sie die Taste DOWN (3) mehrmals, um die Anzeige auf das aktuelle Wetter zu setzen. Wählen Sie das aktuelle Umgebungswetter aus und drücken Sie dann die Taste „TIME“...
- Seite 15 Beispiel: 200m über Meerespiegel / 8 = 25 25 + vom Gerät gemessener Wert in mb 1004 = 1029 Barometrischer Luftdruck gemäß Wetteramt. Bitte beachten Sie, dass der vom Gerät gemessene Luftdruck völlig ausreicht, um eine ortsgebundene Wetterprognose zu erstellen. Die Luftdruckwerte der vergangenen 24 Stunden: Sie können sich die Luftdruckdaten historisch bis zu -24 Stunden anzeigen lassen.
- Seite 16 1. Neumond 2. Zunehmender Mond 3. Erstes Viertel (zunehmende Halbmondphase) 4. Zunehmender Dreiviertelmond 5. Vollmond 6. Abnehmender Dreiviertelmond 7. Letztes Viertel (abnehmende Halbmondphase) 8. Abnehmender Mond Die aktuelle Mondphase erscheint im Display! Bitte haben Sie Verständnis dafür, dass je nach Standort abweichende Mondphasen beobachtet werden...
- Seite 17 Beispiel Sensor am Hauptgerät Beispiel Hauptgerät Wandaufhängung oder Tischaufstellung: Der Außensensor sowie das Hauptgerät verfügt sowohl über eine Stand- als auch über eine Aufhängevorrichtung. Sender: Wandaufhängung: Bringen Sie die separate Aufhängevorrichtung mit Schrauben an einer Wand an und drücken den Außensensor einfach in die Aufhängevorrichtung. Tischaufstellung: Drücken Sie zuerst den Außensensor in die Vorrichtung, klappen nun den Ständer nach hinten und stellen das Gerät so auf dem Tisch auf.
- Seite 18 Hauptgerät: Tischaufstellung Wandaufhängung Fehlerbehebung, Pflegehinweise und technische Daten: Sollte Ihre Wetterstation Synchronisationsschwierigkeiten haben oder die Daten nicht Ordnungsgemäß angezeigt werden, beachten Sie bitte die folgenden Hinweise: • Platzieren Sie Hauptgerät und Sensor nicht in der Nähe von Störquellen wie Fernseher, Computer, Funkgeräten. •...
- Seite 19 • Benachbarte Geräte, die ebenfalls eine 434 MHz Verbindung benutzen, können eine Störung verursachen. • Extreme Temperaturen können die Übertragungsreichweite beeinflussen, wenn es über längere Zeit hinweg sehr kalt war. • Reinigen Sie Hauptgerät und Außensensor mit einem leicht feuchten, fusselfreien Tuch.
- Seite 20 C8225 Art. -Nr: 10401 L-Nr: 2108 Albert Mebus GmbH & Co. Bergische Str. 11 42781 Haan HINWEIS: TUV.com beurkundet die Prüfung der hohen Qualität und Produktsicherheit auf der TUV.com Internetseite. Hierzu geben Sie alle 10 Ziffern des Stempels in das...
- Seite 21 ----------------------------------------------------------------------------------------------------------------- Konformitätserklärung Dieses Produkt entspricht bei bestimmungsmäßiger Anwendung den grundlegenden Anforderungen des Artikels 3 der R&TTE 1999/5/EC Richtlinie: Effizienter Gebrauch des Funkfrequenzspektrums (Artikel 3.2 der R&TTE Richtlinie) Angewandter Standard(s) EN 300 220-2 V2.1.2 :2007 ETSI EN 301 489-1 V1.6.1:2005 EN 301 489-03 V1.4.1:2002 EN 50371:2002 EN 300 330-2 V1.3.1:2006 Zusätzliche Information:...
