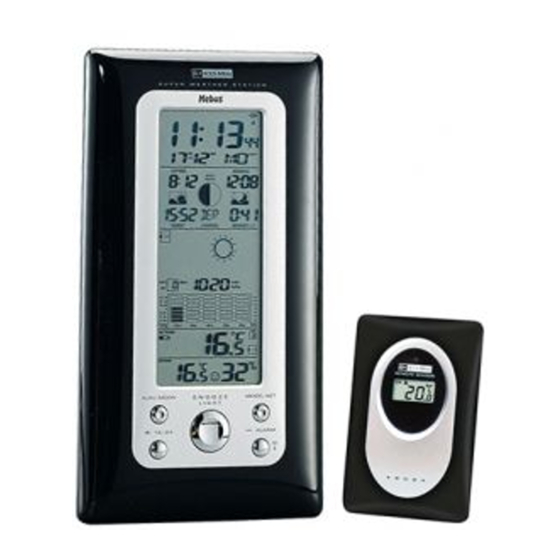

FUNKGESTEUERTE WETTERSTATION
Wir danken Ihnen für den Kauf dieser Wetterstation. Entwickelt und konstruiert mit
innovativen Komponenten und Techniken, wird dieses Gerät Ihnen ein perfektes und
zuverlässiges Messen der Innen- und Außentemperatur sowie Luftfeuchte
ermöglichen. Dieses Gerät ist auch ausgestattet mit einer Funkuhr und einem
Kalender sowie einem Barometer für die eingebaute Wetterprognose.
Lesen Sie bitte die Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät
benutzen, um die Eigenschaften und Funktionsweisen ausführlich kennenzulernen.
Zur Inbetriebnahme dieses Gerätes benötigen Sie :
Für das Hauptgerät:
Für den Außensensor:
3 x 1,5V, „AA", LR06 Alkaline-Batterien
(nicht enthalten)
2 x 1,5V, „AAA", LR03 Alkaline-Batterien
(nicht enthalten)
| ART.-NR. 10405 | MEBUS
Werbung
Verwandte Anleitungen für Mebus 10405
Inhaltszusammenfassung für Mebus 10405
- Seite 1 FUNKGESTEUERTE WETTERSTATION | ART.-NR. 10405 | MEBUS Wir danken Ihnen für den Kauf dieser Wetterstation. Entwickelt und konstruiert mit innovativen Komponenten und Techniken, wird dieses Gerät Ihnen ein perfektes und zuverlässiges Messen der Innen- und Außentemperatur sowie Luftfeuchte ermöglichen. Dieses Gerät ist auch ausgestattet mit einer Funkuhr und einem Kalender sowie einem Barometer für die eingebaute Wetterprognose.
-
Seite 2: Funktionsübersicht
FUNKTIONSÜBERSICHT Hauptgerät Wetterstation: LCD-Anzeige A1: DCF77 Zeitanzeige A2: Symbol für den Funkuhrempfang A3: Weckalarm1+2 A4: Datum und Monat A5: Wochentag A6: Sonnenaufgangszeit A7: Mondaufgangszeit A8: Mondphase A9: Sonnenuntergangszeit A10: Monduntergangszeit A11: Standort A12: Wettertrendanzeige A13: Wetterprognose A14: Luftdruck Relativ/Absolut A15: Barometrischer Luftdruck A16: Historische Anzahl der Stunden A17: Balkendiagramm Hist. - Seite 3 A18: Batteriestandsanzeige A19: Gewählter Außenkanal A20: Außentemperatur A21: Trendanzeige Außentemperatur A22: Innentemperatur A23: Innen-Hygrometer A24: Komfortanzeige Funktionstasten B1: “SUN/MOON“ B2: “MODE /SET” B3: ” + /(12/24)” B4: ”- /ALARM / ” B5: “SNOOZE/LIGHT” B6: “HISTORY/ WEATHER” B7: “▲(UP) / °C/ °F” B8: “▼(DOWN)”...
- Seite 4 D1: Übertragungsanzeige D2: LCD Anzeige der Temperatur D3: Aufhängevorrichtung D4: Schieberegler für den Kanal D5: Batteriefachabdeckung D6: °C und °F Wahlknopf D7: „TX“ Übertragungsknopf D8: Aufklappvorrichtung INBETRIEBNAHME: 1. Entfernen Sie die Batteriefachabdeckung vom Hauptgerät und legen Sie 3 neue 1,5 V,“AA“ Alkaline-Batterien polrichtig in das Batteriefach ein (die richtige Polarität wird im Batteriefach angezeigt).
- Seite 5 4. Wählen Sie die Temperatureinheit aus, indem Sie den °C/°F Knopf (D6) im Batteriefach des Senders drücken. 5. Drücken Sie die „Tx“ Taste (D7) am Sender, um die Übertragung zu starten. 6. Das Hauptgerät wird sich automatisch mit den Kanälen der Außensensoren synchronisieren und die Funkuhrzeit empfangen.
- Seite 6 b.) Um eine optimale Funkregistrierung zu gewährleisten, stellen Sie bitte das Hauptgerät stabil und vertikal auf eine nicht metallische Fläche. c.) Bitte platzieren Sie den Außensensor so, dass er den tatsächlichen Wetterschwankungen ausgesetzt ist, also nicht innen oder im Gartenhäuschen. Der Sender dark keinem direktem Sonnenlicht ausgesetzt sein, muss aber auf jeden Fall an einem gut belüfteten Ort aufgestellt sein.
- Seite 7 Manuelle Einstellungen: Manuelle Zeiteinstellung sowie Einstellen des Standorts und der Zeitzone: Sollten Sie sich außerhalb der Reichweite des Funksenders befinden, oder sollte ein Empfang nicht möglich sein, können Sie die Zeit auch manuell einstellen. Sobald wieder ein Funksignal empfangen wurde, wird die Zeit automatisch angepasst. Alle Einstellungen müssen zügig vorgenommen werden, da ansonsten automatisch die Rückkehr in den normalen Zeitanzeige Modus erfolgt.
- Seite 8 Deutsch, GE Englisch, EN Russisch, RU Dänisch, DA Niederländisch, Italienisch, IT Spanisch, ES Französisch, FR DI 8. Drücken Sie die „MODE/SET“ (B2). Der Standort (LAND) blinkt und kann mit der „+“ (B3) oder „-“ (B4) Taste eingestellt werden. Wählen Sie zum Beispiel „Deutschland“...
- Seite 9 Leipzig Marseille MAR Milano Russland München Monaco MON Napoli St.Petersburg PET Magdeburg MAG Metz Palermo Schweden Nürnberg Nantes Parma Gothenburg Regensburg Nice Perugia Stockholm Stuttgart Orleans Torino Slovakei Saarbrücken Paris Trieste Bratislave Schwerin Perpignan Venezia Slovenien Dänemark Lille Verona Ljubljana Alborg Rouen Ventimiglia...
- Seite 10 Bitte halten Sie die " " (B4) Taste gedrückt, nachdem Sie manuelle Einstellungen vorgenommen haben, um die Uhrzeit zu aktualisieren. Andernfalls wird das Gerät über Nacht einen Zeitabgleich automatisch durchführen. Weckfunktionen: Das Gerät verfügt über 2 Weckzeiten EINSTELLEN DER WECKZEIT: Drücken Sie im Normalmodus die „MODE/SET“...
- Seite 11 Ablesen der Außentemperaturen: Der Standardkanal ist Kanal 1. Verwenden Sie mehrere Sender (einer ist im Lieferumfang enthalten), so drücken Sie im Normalmodus die „CHANNEL“-Taste (B10) , um die Werte von Kanal 1, Kanal 2 und Kanal 3 zu sehen. Kanal durch anderen Sender oder Störsignal belegt: Ist ein Kanal durch einen anderen Sender oder Störsignal belegt, so können Sie den Kanal des Hauptgerätes durch gedrückt halten von „CHANNEL“...
- Seite 12 Innentemperatur mit Temperaturtrend/ Innen-Luftfeuchtigkeit mit Komfort-Anzeige: Im letzten Abschnitt des Displays erkennen Sie eine Komfortanzeige für den Innenbereich, die folgendermaßen gestaffelt ist: Luftfeuchte < 45% 45%~75% >75% Temperatur < 24ºC 24ºC ~ 27.9ºC >28ºC Raumklima optimal. Raumklima zu feucht/trocken Wettertrend: Temperatur und Barometrischer Luftdruck für die Wetterprognose zeigen den Trend aufgrund von Veränderungen während der letzten Minuten an.
- Seite 13 SONNIG LEICHT BEWÖLKT BEWÖLKT REGNERISCH STARKER REGEN STURM Das Symbol „ “ erscheint bei Regnerischem Wetter oder Sturm mit einer Außentemperatur von unter 0 Grad Celsius. Wenn das „SONNIG“ – Symbol in der Nacht erscheint bedeutet das, dass eine klare wolkenfreie Nacht gemeint ist.
- Seite 14 Wählen Sie das aktuelle Umgebungswetter aus und drücken Sie dann die Taste „WEATHER“ (B6) zum speichern. Diese Einstellung sollte bei jedem Standortwechsel vorgenommen werden. Diese Einstellung sollte wenn möglich nichts nachts vorgenommen werden. Das Gerät verfügt über eine Wetterprognose der nächsten 12-24 Stunden basierend den gemessenen Luftdruck, daher muss das Gerät erst 12-24 Stunden lang stehen, um die erste Berechnung sicherer ausführen zu können.
- Seite 15 Die Luftdruckwerte der vergangenen 12 Stunden: Sie können sich die Luftdruckdaten historisch bis zu -12 Stunden anzeigen lassen. Bei jedem Drücken der Taste „HISTORY“ (B6) wird die Anzeige eine Stunde weiter in die Vergangenheit versetzt und digital angezeigt. Darüber hinaus sehen Sie auch die Grafische Anzeige: Mondphase/Sonnen &...
- Seite 16 4. Zunehmender Dreiviertelmond 5. Vollmond 6. Abnehmender Dreiviertelmond 7. Letztes Viertel (abnehmende Halbmondphase) 8. Abnehmender Mond Die aktuelle Mondphase erscheint im Display! Bitte haben Sie Verständnis dafür, dass je nach Standort abweichende Mondphasen beobachtet werden können. Aufgrund begrenzten Darstellungsfähigkeit von LCD Anzeigen sind Zwischenwerte nicht aufzeigbar. SONNENAUFGANG / SONNENUNTERGANG Die Sonnenauf- und untergangszeiten werden nach der Eingabe Ihres Standortes berechnet und angezeigt.
- Seite 17 Sie können sich die Daten eines beliebigen Datums und Standorts anzeigen lassen, um zum Beispiel zu sehen, wann die Sonne in der Vergangenheit oder Zukunft in Berlin aufgeht oder untergeht. Abfragen sind einstellbar von Jahr 2005 bis 2099. Halten Sie die Taste „SUN/MOON“ (B1) solange gedrückt, bis das Land blinkt. Drücken Sie „+“...
- Seite 18 Wandaufhängung oder Tischaufstellung: Der Außensensor sowie das Hauptgerät verfügt sowohl über eine Stand- als auch über eine Aufhängevorrichtung. Fehlerbehebung, Pflegehinweise und technische Daten: Sollte Ihre Wetterstation Synchronisationsschwierigkeiten haben oder die Daten nicht Ordnungsgemäß angezeigt werden, beachten Sie bitte die folgenden Hinweise: •...
- Seite 19 Messabstand des Luftdrucks: 15 Minuten Mondphase: berechenbar von Jahr 2005 bis 2099 Funkuhr: DCF77 Außensensoren: Temperaturmessbereich: -20°C bis +60°C Temperaturauflösung: 0.1°C/1°F (über 0°C) Temperaturtoleranz: ± 1 °C Luftfeuchtigkeit: 20% bis 90% HF Übertragungsfrequenz: 433MHz Anzahl der Außensensoren: bis zu 3 Geräte (einer im Lieferumfang enthalten) Maße: Hauptgerät: 220 x 120 x 30 mm...
- Seite 20 KW9008SW Art. -Nr: 10405 L-Nr: 1908 Albert Mebus GmbH & Co. Bergische Str. 11 42781 Haan HINWEIS: TUV.com beurkundet die Prüfung der hohen Qualität und Produktsicherheit auf der TUV.com Internetseite. Hierzu geben Sie alle 10 Ziffern des Stempels in das vorgesehene Eingabefeld ein und bestätigen durch Anklicken des „SHOW“...
- Seite 21 ETSI EN 301 489-1 V1.6.1:2005 EN 301 489-03 V1.4.1:2002 EN 50371:2002 EN 60950-1:2002 Zusätzliche Information: Damit ist das Produkt konform mit der Niederspannungsrichtlinie 73/23/EWG und der Richtlinie für elektromagnetische Verträglichkeit 89/336/EWG und trägt die entsprechende CE Kennzeichnung. -----------------------------------------------------------------------------------------------------------------...
