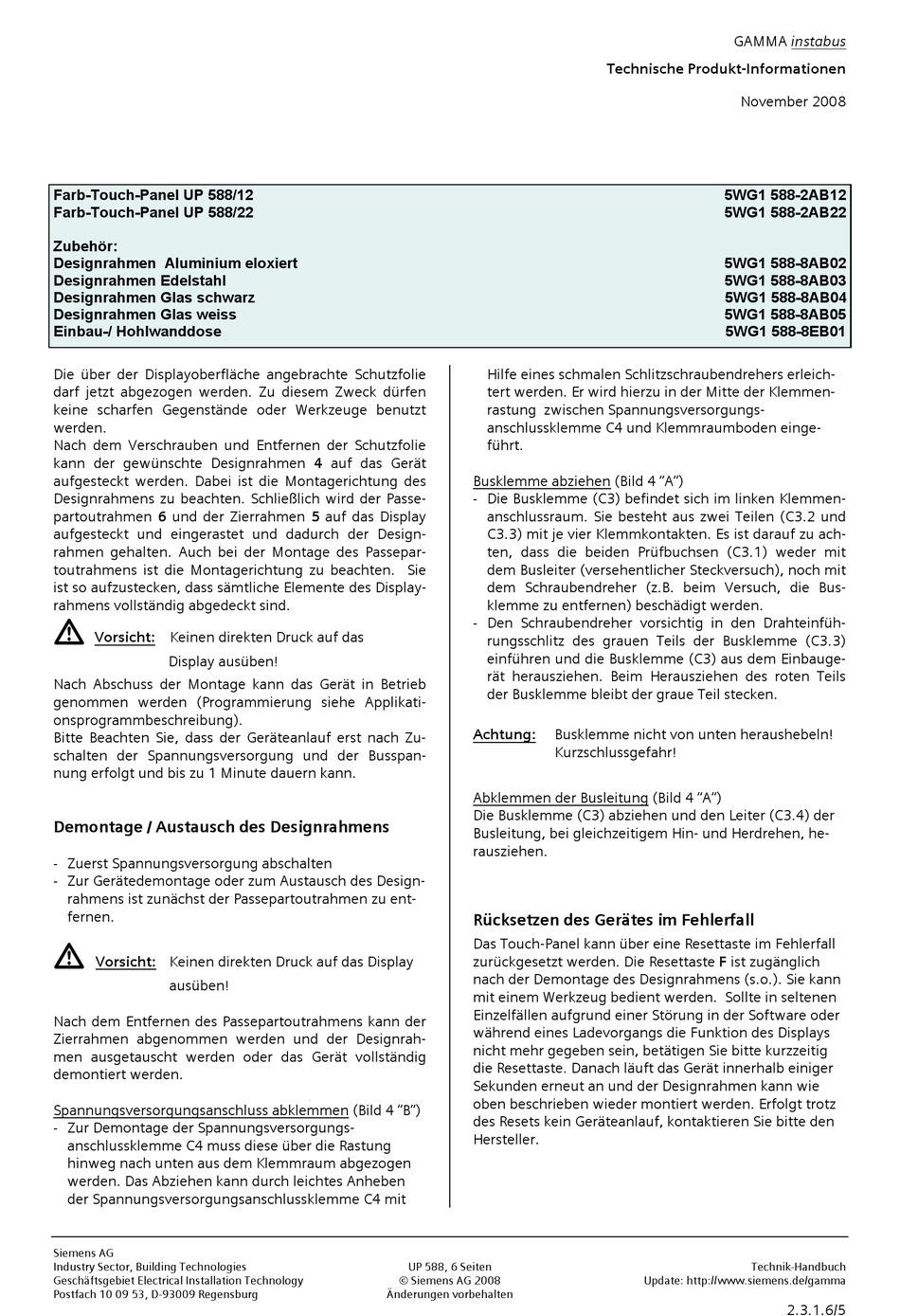

Siemens 5WG1 588-2AB22 Handbuch Seite 5

Farb-Touch-Panel UP 588/12
Farb-Touch-Panel UP 588/22
Zubehör:
Designrahmen Aluminium eloxiert
Designrahmen Edelstahl
Designrahmen Glas schwarz
Designrahmen Glas weiss
Einbau-/ Hohlwanddose
Die über der Displayoberfläche angebrachte Schutzfolie
darf jetzt abgezogen werden. Zu diesem Zweck dürfen
keine scharfen Gegenstände oder Werkzeuge benutzt
werden.
Nach dem Verschrauben und Entfernen der Schutzfolie
kann der gewünschte Designrahmen 4 auf das Gerät
aufgesteckt werden. Dabei ist die Montagerichtung des
Designrahmens zu beachten. Schließlich wird der Passe-
partoutrahmen 6 und der Zierrahmen 5 auf das Display
aufgesteckt und eingerastet und dadurch der Design-
rahmen gehalten. Auch bei der Montage des Passepar-
toutrahmens ist die Montagerichtung zu beachten. Sie
ist so aufzustecken, dass sämtliche Elemente des Display-
rahmens vollständig abgedeckt sind.
V
Vorsicht: Keinen direkten Druck auf das
Display ausüben!
Nach Abschuss der Montage kann das Gerät in Betrieb
genommen werden (Programmierung siehe Applikati-
onsprogrammbeschreibung).
Bitte Beachten Sie, dass der Geräteanlauf erst nach Zu-
schalten der Spannungsversorgung und der Busspan-
nung erfolgt und bis zu 1 Minute dauern kann.
Demontage / Austausch des Designrahmens
Zuerst Spannungsversorgung abschalten
-
Zur Gerätedemontage oder zum Austausch des Design-
-
rahmens ist zunächst der Passepartoutrahmen zu ent-
fernen.
V
Vorsicht: Keinen direkten Druck auf das Display
ausüben!
Nach dem Entfernen des Passepartoutrahmens kann der
Zierrahmen abgenommen werden und der Designrah-
men ausgetauscht werden oder das Gerät vollständig
demontiert werden.
Spannungsversorgungsanschluss abklemmen (Bild 4 "B")
Zur Demontage der Spannungsversorgungs-
-
anschlussklemme C4 muss diese über die Rastung
hinweg nach unten aus dem Klemmraum abgezogen
werden. Das Abziehen kann durch leichtes Anheben
der Spannungsversorgungsanschlussklemme C4 mit
Siemens AG
Industry Sector, Building Technologies
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
Hilfe eines schmalen Schlitzschraubendrehers erleich-
tert werden. Er wird hierzu in der Mitte der Klemmen-
rastung zwischen Spannungsversorgungs-
anschlussklemme C4 und Klemmraumboden einge-
führt.
Busklemme abziehen (Bild 4 "A")
Die Busklemme (C3) befindet sich im linken Klemmen-
-
anschlussraum. Sie besteht aus zwei Teilen (C3.2 und
C3.3) mit je vier Klemmkontakten. Es ist darauf zu ach-
ten, dass die beiden Prüfbuchsen (C3.1) weder mit
dem Busleiter (versehentlicher Steckversuch), noch mit
dem Schraubendreher (z.B. beim Versuch, die Bus-
klemme zu entfernen) beschädigt werden.
Den Schraubendreher vorsichtig in den Drahteinfüh-
-
rungsschlitz des grauen Teils der Busklemme (C3.3)
einführen und die Busklemme (C3) aus dem Einbauge-
rät herausziehen. Beim Herausziehen des roten Teils
der Busklemme bleibt der graue Teil stecken.
Achtung: Busklemme nicht von unten heraushebeln!
Kurzschlussgefahr!
Abklemmen der Busleitung (Bild 4 "A")
Die Busklemme (C3) abziehen und den Leiter (C3.4) der
Busleitung, bei gleichzeitigem Hin- und Herdrehen, he-
rausziehen.
Rücksetzen des Gerätes im Fehlerfall
Das Touch-Panel kann über eine Resettaste im Fehlerfall
zurückgesetzt werden. Die Resettaste F ist zugänglich
nach der Demontage des Designrahmens (s.o.). Sie kann
mit einem Werkzeug bedient werden. Sollte in seltenen
Einzelfällen aufgrund einer Störung in der Software oder
während eines Ladevorgangs die Funktion des Displays
nicht mehr gegeben sein, betätigen Sie bitte kurzzeitig
die Resettaste. Danach läuft das Gerät innerhalb einiger
Sekunden erneut an und der Designrahmen kann wie
oben beschrieben wieder montiert werden. Erfolgt trotz
des Resets kein Geräteanlauf, kontaktieren Sie bitte den
Hersteller.
