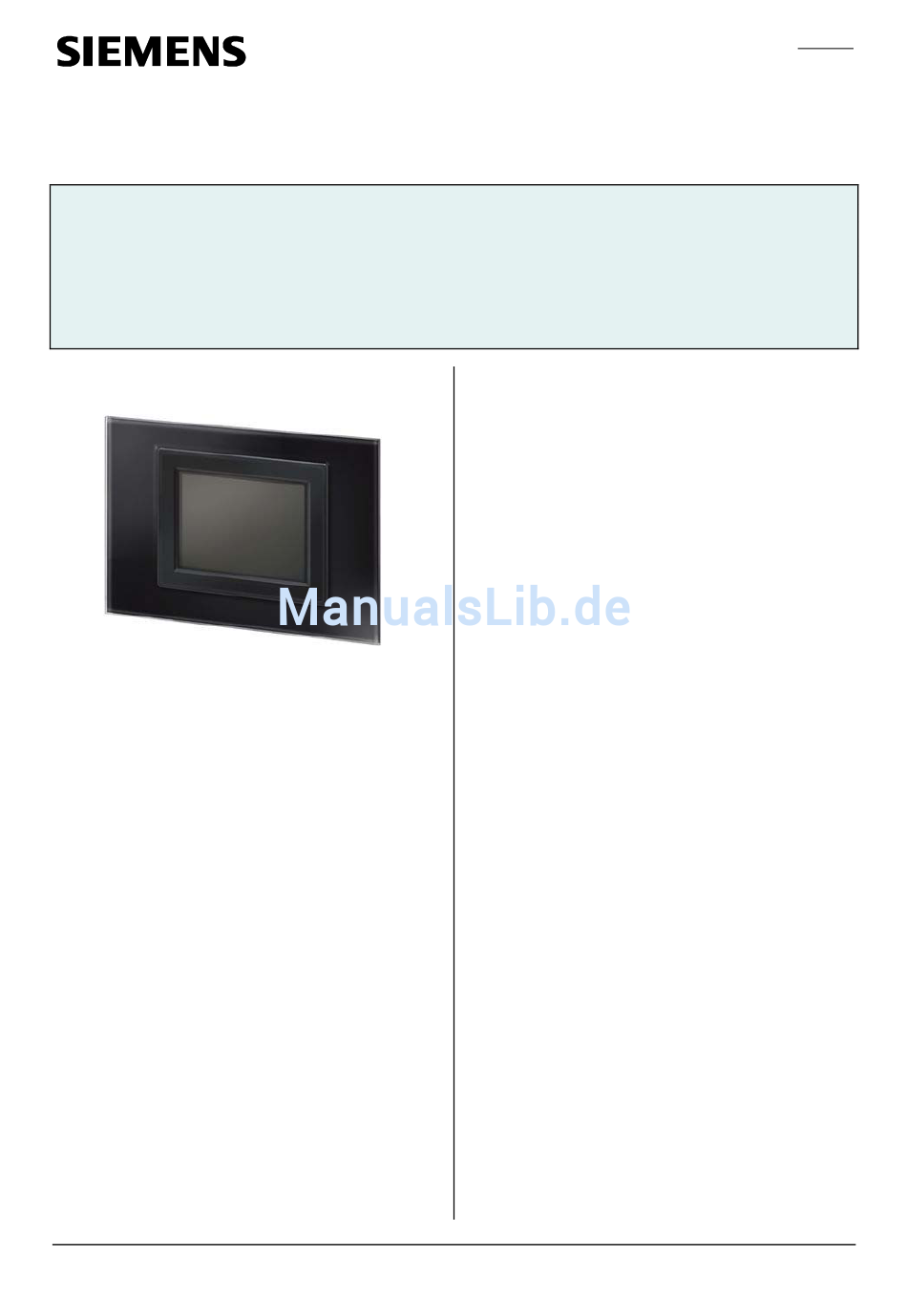

Siemens 5WG1 588-2AB22 Handbuch

Farb-Touch-Panel UP 588/12
Farb-Touch-Panel UP 588/22
Zubehör:
Designrahmen Aluminium eloxiert
Designrahmen Edelstahl
Designrahmen Glas schwarz
Designrahmen Glas weiss
Einbau-/ Hohlwanddose
Produkt- und Funktionsbeschreibung
Das Farb-Touch-Panel UP 588 ist ein multifunktionales
Anzeige-/Bediengerät für den KNX-Bus. Basis des Gerätes
ist ein 320 x 240 Pixel TFT-Farbdisplay mit Touchscreen.
Die Farbtiefe beträgt 263 K (R,G,B 6Bit), 2
Bedient wird das Panel direkt über den Touchscreen.
Das Display verfügt über
beleuchtung, die über die Bedienoberfläche dimmbar ist.
• Touch-Panel UP 588/12
AC 230V
• Touch-Panel UP 588/22
AC / DC 24V
In Verbindung mit dem zugehörigen Applikationspro-
gramm kann das Display zur Darstellung und Bedienung,
von bis zu 110 KNX-Funktionen auf über 20 Bedien- und
Anzeigeseiten, eingesetzt werden. Für diese Funktionen
können Zeitprogramme mit Wochenschaltplänen, eine
Anwesenheitssimulation, Szenen programmiert oder
Logikfunktionen parametriert werden. Auf einer Alarm-
seite können bis zu 16 eintreffende Alarme angezeigt
und quittiert werden oder es besteht die Möglichkeit
diese Auslösebedingungen für 16 Ereignisaufträge zu
nutzen.
Das Panel besitzt eine interne Echtzeituhr und kann da-
mit als Zeitmaster in einem KNX-System fungieren.
Über die Systemeinstellung kann eine von vier unter-
schiedlichen Designvorlagen zur Bedien- und Anzeige-
oberfläche gewählt werden.
Siemens AG
Industry Sector, Building Technologies
Geschäftsgebiet Electrical Installation Technology
Postfach 10 09 53, D-93009 Regensburg
Farben.
18
eine LED-Hintergrund-
5WG1 588-2AB12
5WG1 588-2AB22
UP 588, 6 Seiten
© Siemens AG 2008
Änderungen vorbehalten
Technische Produkt-Informationen
Für das Touch-Panel ist folgendes Zubehör erforderlich:
Designrahmen Aluminium eloxiert
Designrahmen Edelstahl
Designrahmen Glas schwarz
Designrahmen Glas weiss
Einbau-/Hohlwanddose
Applikationsprogramme
25 CO Touch-Panel 910201
• Darstellung und Bedienung von 110 KNX-Funktionen
erfolgt auf 20 Anzeige- und Bedienseiten. Jede Anzei-
ge- und Bedienseite enthält jeweils bis zu 5 Standard-
funktionen oder 6 Zusatzfunktionen. Eine Standard-
funktion kann bis zu 3 Kommunikationsobjekte enthal-
ten. Eine Zusatzfunktion enthält 1 Kommunikationsob-
jekt.
• Ausführung von Zeitprogrammen mit Wochenschalt-
plänen für Objekte der Standard- und Zusatzfunktio-
nen
• Ausführung einer Anwesenheitssimulation mit Objek-
ten der Standard- und Zusatzfunktionen
• Ausführung von Szenenprogrammen mit Objekten der
Standard- und Zusatzfunktionen
• Mit Objekten der Zusatzfunktionen können Logikfunk-
tionen realisiert werden
• Darstellung einer Alarmseite mit 16 Alarmmeldungen,
• Alternativ können die Alarmauslösebedingungen für
16 Ereignisaufträge verwendet werden
• Anzeige von Datum und Uhrzeit, integrierte Echtzeituhr
• Individueller Passwortschutz für jede Hauptseite, für
Szenen- , Wochenschalt- , Logikprogramm und Anwe-
senheitssimulation
• Auswahl aus 4 verschiedenen Designvorlagen als Be-
dien- und Anzeigeoberfläche
• Darstellung individueller Bilder auf der Startbildschirm-
seite oder bis zu 100 alternierender Bilder als Diashow
Installationshinweise
• Das Gerät ist für feste Installation in Innenräumen, für
trockene Räume, vorgesehen
• Zum Einbau der Montagedose ist ein Mauer- oder
Hohlwandausbruch von 161,5 x 135 x 64 mm erforder-
lich.
• Die Einbautiefe des Ausbruches muss mindestens 64
mm betragen.
GAMMA instabus
November 2008
5WG1 588-2AB12
5WG1 588-2AB22
5WG1 588-8AB02
5WG1 588-8AB03
5WG1 588-8AB04
5WG1 588-8AB05
5WG1 588-8EB01
5WG1 588-8AB02
5WG1 588-8AB03
5WG1 588-8AB04
5WG1 588-8AB05
5WG1 588-8EB01
Technik-Handbuch
Update: http://www.siemens.de/gamma
2.3.1.6/1
