Schnellinstallationsanleitung

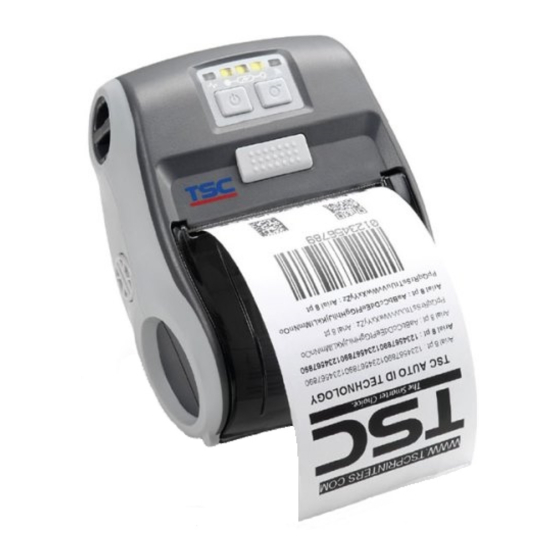

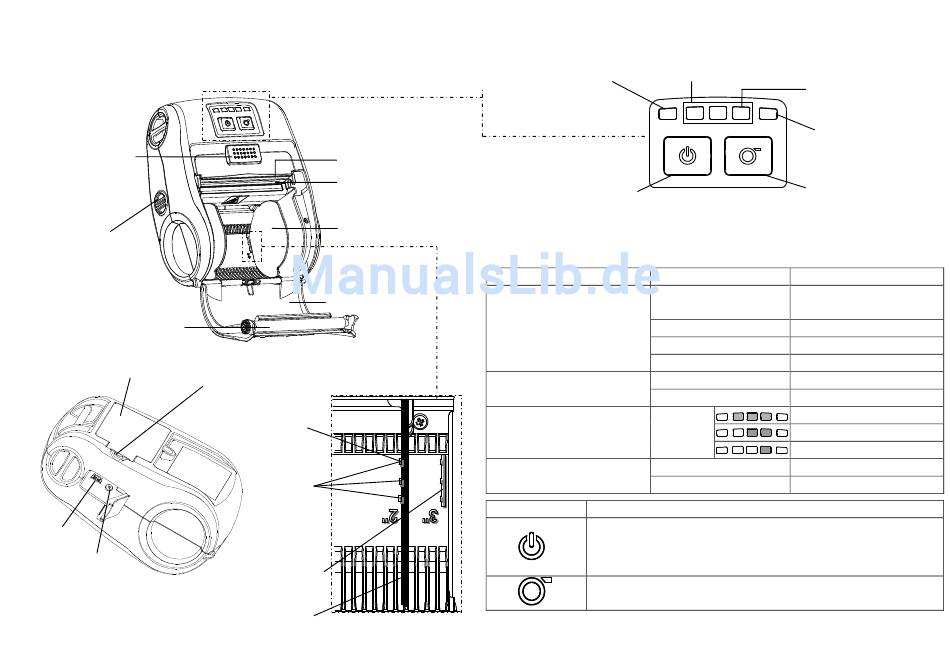

Ü berblick ü ber den Drucker
Medienabdeckung-
Freigabeknopf
Medienhaltereinstellknopf
Walze
Lithium-Ionen-Akku
Haken zum Ö ffnen des Akkufachs
Walze
USB-
Schnittstelle
Netzanschluss
USB-Schnittstelle
Abreiß kante
Druckkopf
Abreiß platte
Medienhalter
Druckkopf
Etikettenrollensch
utz
Medienabdeckung
Medienhalterposition für
2-Zoll-Etikettenrolle
Medienhalter
ausrichtungs
anzeige
Medienhalterposition für
3-Zoll-Etikettenrolle
Medienhalter
Druckerstatus-LED-Anzeige
Betriebsanzeige-LED
Ein-/Austaste
LED-Anzeige und Tasten
LED
Druckerstatus-LED-Anzeige
Akkustatus-LED-Anzeige
Akkuladestand-LED-Anzeige
WLAN-Status-LED-Anzeige
Tasten
1. Zum Einschalten des Druckers 2 bis 3 Sekunden gedrückt
halten.
2. Zum Abschalten des Druckers 2 bis 3 Sekunden gedrückt
halten.
1. Bereitschaftsstatus: Ein Etikett zuführen
2. Druckstatus: Druckauftrag anhalten
Hinweis: WLAN-Geräte sind optional.
Seite 1 von 2
Akkuladestand-LED-Anzeige
Akkustatus-LED-
Anzeige
WLAN-Status-LED-
Anzeige
Vorschubtaste
Status
Der Drucker ist
Aus
betriebsbereit
Grün (blinkt)
Drucker angehalten
Rot (leuchtet)
Medienabdeckung ist offen
Rot (blinkt)
Druckerfehler
Grün (blinkt)
Akku aufladen
Gelb (leuchtet)
Akku wird aufgeladen
Vollständig geladen
Grün
2/3 geladen
(leuchtet)
1/3 geladen
Blau (leuchtet)
WLAN-Gerät ist bereit
Blau (blinkt)
WLAN-Gerät kommuniziert
Funktion
Anzeige
