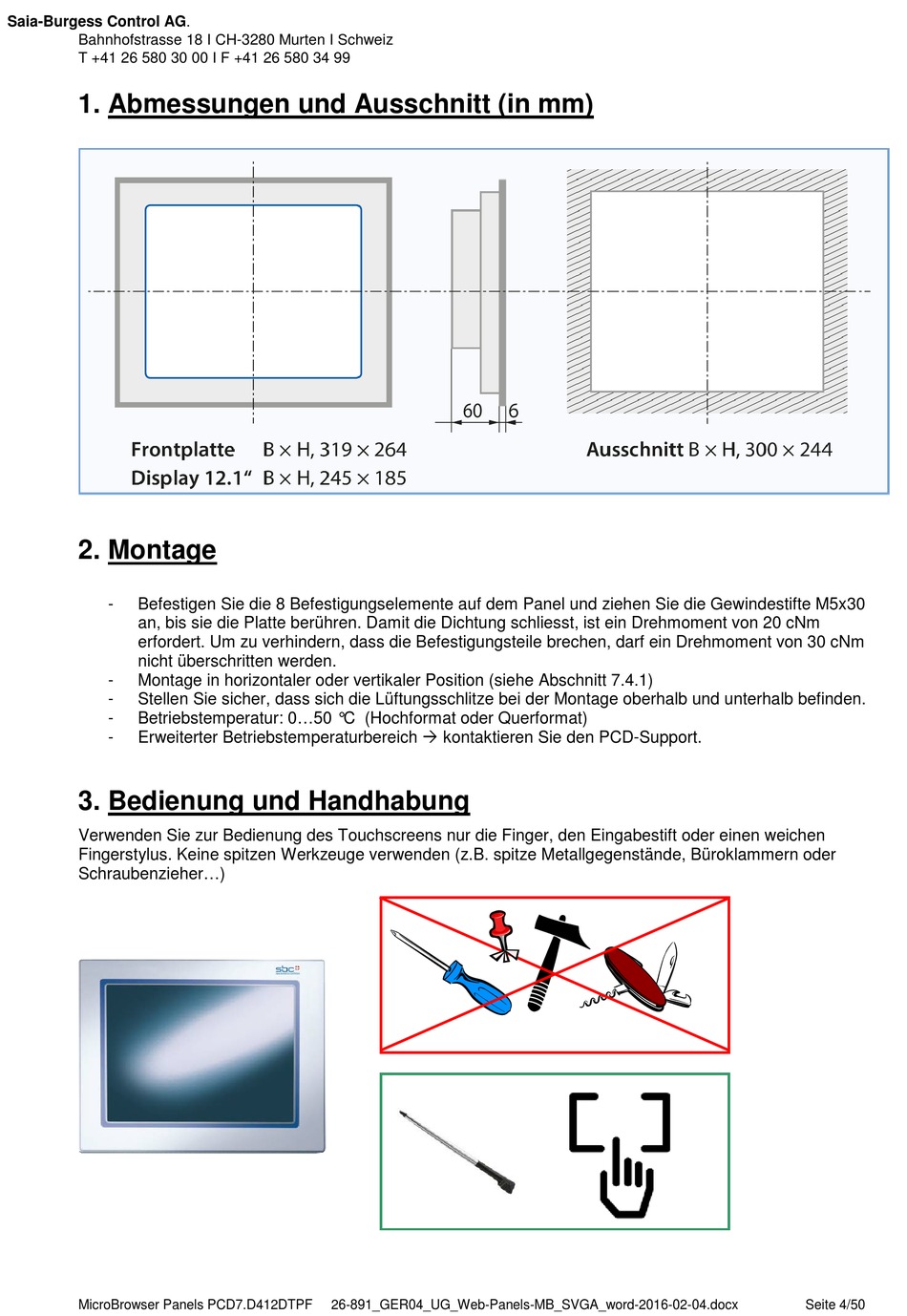

1. Abmessungen und Ausschnitt (in mm)

2. Montage

- Befestigen Sie die 8 Befestigungselemente auf dem Panel und ziehen Sie die Gewindestifte M5x30
an, bis sie die Platte berühren. Damit die Dichtung schliesst, ist ein Drehmoment von 20 cNm
erfordert. Um zu verhindern, dass die Befestigungsteile brechen, darf ein Drehmoment von 30 cNm
nicht überschritten werden.
- Montage in horizontaler oder vertikaler Position (siehe Abschnitt 7.4.1)
- Stellen Sie sicher, dass sich die Lüftungsschlitze bei der Montage oberhalb und unterhalb befinden.
- Betriebstemperatur: 0...50 °C (Hochformat oder Querformat)
Erweiterter Betriebstemperaturbereich  kontaktieren Sie den PCD-Support.
-

3. Bedienung und Handhabung

Verwenden Sie zur Bedienung des Touchscreens nur die Finger, den Eingabestift oder einen weichen
Fingerstylus. Keine spitzen Werkzeuge verwenden (z.B. spitze Metallgegenstände, Büroklammern oder
Schraubenzieher...)
