Inhaltszusammenfassung für Yamaha MG16/6FX

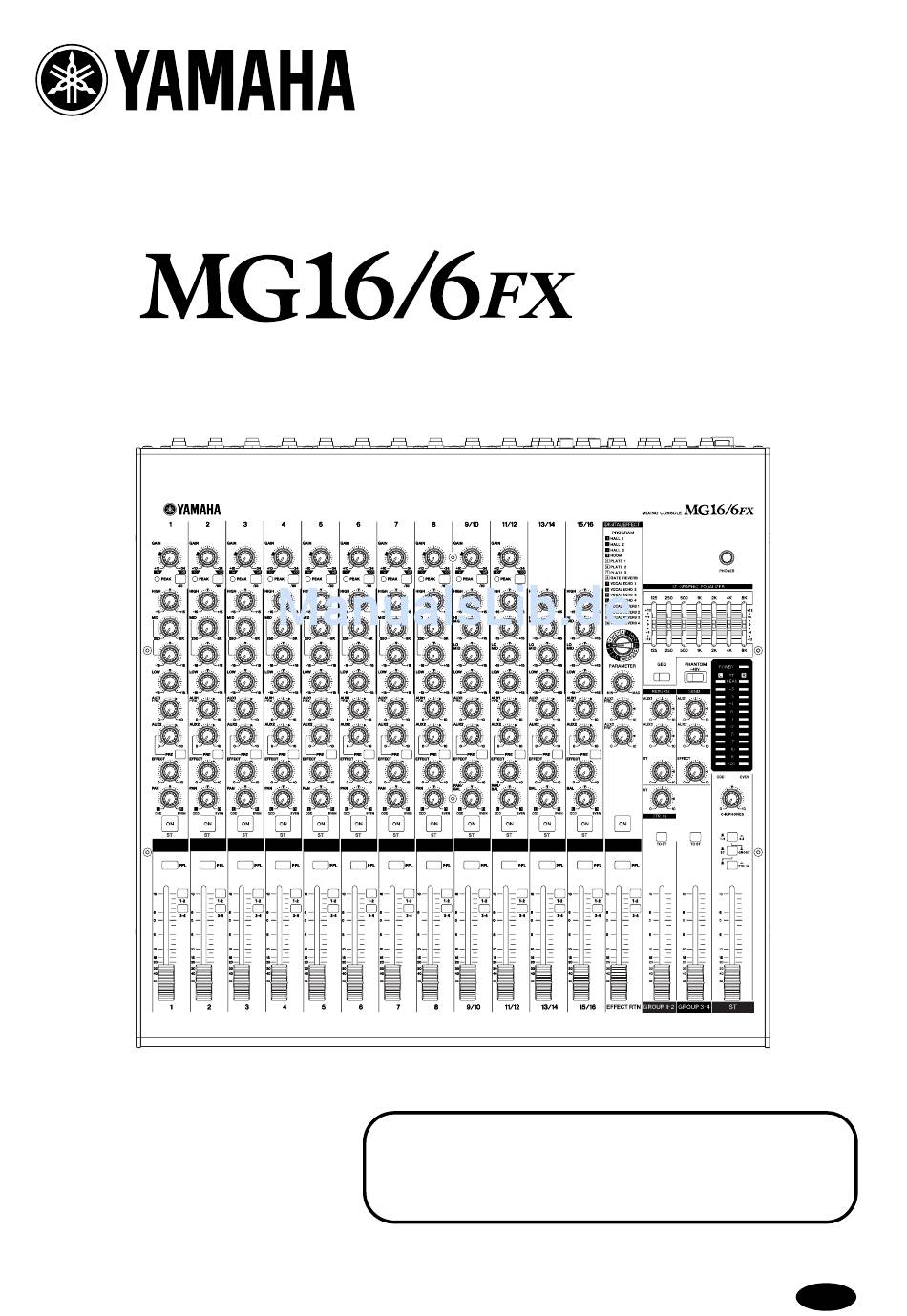

- Seite 1 MIXING CONSOLE Bedienungsanleitung Optimale Mischergebnisse Seiten 6 bis 18...
-
Seite 2: Vorsichtsmaßnahmen
Urlaub, ziehen Sie das Netzkabel aus der sein. Steckdose. Wenn Sie das Gerät angeschlossen lassen, stellt es ein Berühren Sie das Netzkabel nicht mit nassen Händen. Sie Risiko für Brandschäden dar. könnten einen elektrischen Schlag erleiden. MG16/6FX... -
Seite 3: Für Den Richtigen Betrieb
Compliance by Yamaha Corporation of America or its subsidiaries. * This applies only to products distributed by YAMAHA CORPORATION OF AMERICA. (class B) IMPORTANT NOTICE FOR THE UNITED KINGDOM Connecting the Plug and Cord IMPORTANT. -
Seite 4: Inhaltsverzeichnis
Einleitung Vielen Dank für Ihren Kauf des Mischpults MG16/6FX von YAMAHA. Dieses Mischpult verbindet einfache Bedienung mit vielfältigen Einsatzmöglichkeiten und ist ideal für PA-Anwendungen, fest installierte Systeme und viele ähnliche Anwendungen. Bitte lesen Sie dieses Handbuch sorgfältig vor der Benutzung, damit Sie aus den überragenden Funktionen das Beste herausholen und jahrelang einen problemfreien Betrieb... -
Seite 5: Vor Der Inbetriebnahme Des Mischpults
(3) Schließen Sie das Netzteil an einer Haushalts-Netzsteckdose • Denken Sie daran, das Netzteil aus der Steckdose zu ziehen, wenn Sie das Mischpult nicht benutzen oder bei Gewittergefahr. • Um unerwünschte Geräusche zu vermeiden, ach- ten Sie auf ausreichenden Abstand zwischen Netzadapter und Mischpult. MG16/6FX... -
Seite 6: Optimale Mischergebnisse
Probleme geben, aber wenn dies das erste Mal ist, dass Sie ein Mischpult benutzen, sollten Sie sich die Zeit nehmen, dieses kleine Tutorial zu lesen, um ein paar Grundlagen zu verstehen, die Ihnen zu mehr Erfolg und besseren Abmischergebnissen verhelfen. MG16/6FX... -
Seite 7: Alles An Seinem Platz
Dieser Anschlusstyp wird allgemein als „XLR“ bezeichnet und führt so gut wie immer ein symmetrisches Signal. Wenn die zugehörigen Verbindungswege richtig ausgelegt sind, kann der XLR-Anschluss ebensogut unsymmetrische Signale übergeben. Mikrofonkabel haben in der Regel einen solchen Anschluss, desgleichen die meisten professionellen Audiogeräte. Männlich Weiblich MG16/6FX... - Seite 8 Der Trick besteht darin, dass das Signal auf einem Leiter umgekehrt wird, so dass das erwünschte Tonsignal phasenrichtig verläuft, die induzierten Störungen aber gleichzeitig gegenphasig verlaufen. Das gegenphasige Störsignal ist damit effektiv neutralisiert, während das Tonsignal intakt bleibt. Schlau eingefädelt?! Normalphasen-Signal +Normalphasen-Störung. Erwünschtes Signal, störungsfrei. Normalphasen-Signal +Gegenphasen-Signal (invertiert). MG16/6FX...
-
Seite 9: Signalpegel - Erlaubtes Und Verbotenes In Dezibel
Schalter so einzustellen, dass sie mit dem Pegel der angeschlossenen Geräte übereinstimmen. Eingänge, die mit einem „Gain“-(Verstärkungs-) Regler ausgestattet sind – wie die Mono- Kanaleingänge Ihres Yamaha-Mischpults – können mit stark variierenden Eingangspegeln umgehen, weil mit diesem Regler die Eingangsempfindlichkeit an das Signal angepasst werden kann. Mehr hierzu später. -
Seite 10: Wie Das Mischpult Ihr Signal Verarbeitet
Fader geben, entsprechend dem jeweili- mit den Equalizer-Reglern den Eingangs- gen Design des Mischpults – d. h. die kanal übersteuern. In der Regel ist es Anzahl der Busse oder Ausgänge, mit deshalb besser abzusenken, als anzuhe- denen es ausgestattet ist. ben. MG16/6FX... -
Seite 11: Erste Schritte Zum Optimalen Sound
Vorverstärker erreichen, dann werden Sie einen höheren Grad an Verstärkung durch die nachfolgenden Stufen benötigen, was vor allem die Störgeräusche der vorhergehenden Stufen verstärken wird. Aber bedenken Sie, dass zuviel Verstärkung am Eingang ebenfalls nachteilig ist, weil hierdurch der Kanalzug übersteuert wird und dadurch Verzerrungen verursacht werden. MG16/6FX... -
Seite 12: Pegel-Einstellung Für Optimierte Ergebnisse
Bereich des Maximums bewegen. Wenn sich die Ausgangspegelanzeigen ständig im Bereich des Maximums bewegen, dann werden Sie die Kanal-Fader soweit herunterziehen müssen, bis sich das Gesamtergebnis in einem annehmbaren Bereich einspielt – und dies wird von der Dynamik unserer Tonquellen abhängen. MG16/6FX... -
Seite 13: Externe Effekte, Monitormischung Und Gruppen
übergeben – z. B. ein Hallgerät; der Ausgang des Effektgeräts wird zurückgeführt zur AUX-Return-Buchse und damit in die Gesamtmischung. Der abgegriffene Pegel wird durch den Kanal-Fader kontrolliert; damit bleibt der Pegel des zurückgeführten Effekts in einem festen Verhältnis zum Originalsignal des Kanals. MG16/6FX... -
Seite 14: Gruppen Einsetzen
Gesamt- Abmischung eingespeist werden. Gruppen- Fader Sobald die Abmischung der Kanäle untereinander mithilfe der Kanal-Fader steht, kann der Gesamt-Pegel der Gruppe bequem durch einen einzelnen Gruppen-Fader eingestellt werden. dem Stereo-Bus zugeordnete Kanal-Fader (individuell geregelt) Stereo Master Fader MG16/6FX... -
Seite 15: Kanal-Inserts Für Kanalspezifische Signalverarbeitung
Klinkenstecker führt das abgegriffene Signal für den Eingang des externen Geräts; der andere ist für den Ausgang des Geräts bestimmt und führt das Return-Signal zum Mischpult zurück. Zur Eingangsbuchse des externen Geräts Zur INSERT-I/O-Buchse Mantel Spitze Mantel Ring Spitze Zur Ausgangsbuchse des externen Geräts MG16/6FX... -
Seite 16: Der Bessere Mix
Ballade zu tun haben und der Gesang durch ein Klavier begleitet wird, dann ziehen Sie als nächstes den Fader für das Klavier nach oben und stimmen Sie es zusammen mit dem Gesang ab. Anschließend können Sie Bass und Schlagzeug mit hineinnehmen, um das Ergebnis abzurunden. MG16/6FX... -
Seite 17: Einstellen Des Stereobildes Für Saubere Mischergebnisse
Schlagzeug in stereo abgenommen wird. durch Anhebungen dem Mischergebnis zu mehr Klarheit zu verhelfen. Eines der größten Probleme bei der Klanganhe- bung ist, dass durch die Klanganhebung Störgeräu- sche verstärkt werden außerdem eine Übersteuerung der nachfolgenden Signalverarbei- tung verursacht werden kann. MG16/6FX... -
Seite 18: Der Raumklang
(„Special Effect“). Es wird sicher nicht Ihre Absicht sein, den Reverb das Mischergebnis dominieren zu lassen, solange Sie nicht vorhaben, den Effekt eines Band-Auftrittes in einer Höhle zu erzeugen – was sicher seine Berechtigung hat, wenn es wirklich das war, was Sie vorhatten. MG16/6FX... -
Seite 19: Vorderes Und Rückseitiges Bedienfeld
Pegel. Die folgende Tabelle zeigt den EQ-Typ, die Grundfrequenz und die maximale Anhebung/Absenkung für jedes der vier Bänder. Maximale Band Type Grundfrequenz Absenkung/ Anhebung Shelf-Charakteristik HIGH (Höhen) 10 kHz (Kuhschwanz) HI-MID Peak-Charakteristik 3 kHz ±15 dB LO-MID Peak-Charakteristik 800 Hz Shelf-Charakteristik LOW (Bässe) 100 Hz (Kuhschwanz) MG16/6FX... - Seite 20 R (i. d. R. ein Stereosignal) einspeisen. ST Schalter Dieser Schalter weist das Signal des Kanals den Stereo-Bussen L und R zu. Drücken Sie diesen Schalter, um das Signal auf den Stereo-Bus zu legen. ( ). Der Schalter leuchtet im einge- schalteten Zustand orange. MG16/6FX...
-
Seite 21: Master-Regler-Bereich
Sie diesen Schalter aus ( bevor Sie Kabel einstecken oder herausziehen. Stellt das Signal ein, das an den Buchsen ST OUT anliegt. 2 GROUP-Fader (1-2, 3-4) Diese stellen den Signalpegel der Ausgänge GROUP OUT 1 bis 4 ein. MG16/6FX... - Seite 22 Equalizer ist nur dann wirksam, wenn der Schalter GEQ einge- schaltet ist ( ). Der Equalizer nimmt eine Absenkung oder Anhebung des jeweiligen Frequenzbandes (125, 250, 500, 1000, 2000, 4000 und 8000 Hz) im Bereich von ±12 dB vor. MG16/6FX...
-
Seite 23: Ein-/Ausgänge Auf Der Rückseite
Dies stellt kein Problem dar, • Klinkenbuchsen wenn Sie die Buchse mit einem Effektgerät verbinden Symmetrische Klinken-Ausgangsbuchsen. (Ein-/Ausgang). Wenn Sie von dort jedoch ein Signal an ein externes Gerät führen möchten, achten Sie auf mögliche Phasenprobleme mit anderen Signalen. MG16/6FX... - Seite 24 Mantel: Masse Mantel Spitze Spitze: L PHONES Ring: R Mantel: Masse RETURN, Spitze: spannungsführend LINE INPUT (Stereo-Kanäle) Mantel: Masse Mantel Spitze * An diesen Buchsen können auch monaurale Klinkenstecker angeschlossen werden. Wenn Sie monaurale Klinkenstecker benutzen, ist die Verbindung unsymmetrisch. MG16/6FX...
-
Seite 25: Installation
(LINE-Buchsen: Kanäle 1 bis 8. MIC-Buchsen: Kanäle 1 bis 8, 9/10, 11/12.) Beispiele zur Installation I Home Recording Effekt-Gerät Rhythmusgerät Synthesizer Effekt-Gerät Effekt-Gerät Gitarre Andere Tonquelle (CD, MD, DAT, Kassettengerät, Video, etc.) Mikrofon Monitor-Aktivboxen Kopfhörer Computer Mastering-Maschine (MD, CD-R, DAT, etc.) MG16/6FX... - Seite 26 I Einsatz als PA-Mischpult (Public Address) für Live-Anwendungen Monitorlautsprecher (Intern) Schlagzeug Endverstärker Effekt-Gerät Mikrofone CD-, Kassetten- oder DAT-Rekorder Bass CD-Spieler Synthesizer Effekt-Gerät Gitarre Mikrofone Endverstärker Gitarre Kopfhörer Saallautsprecher (extern) Beispiel für die Lautsprecheranordnung Bühne (intern) AUX 1 Zuhörerbereich (extern) MG16/6FX...
-
Seite 27: Rack-Montage
(3) Montieren Sie das Gerät im Rack, und befestigen Sie es dort. Sie können bei Bedarf den Befestigungsträger von HINWEIS links nach rechts und umgekehrt vertauschen, wie in der Zeichnung dargestellt. Installieren Sie das Mischpult nicht in unmittelbarer Nähe von Endverstärkern oder anderen Geräten, die Hitze abstrahlen. MG16/6FX... -
Seite 28: Anhang
0 dBu = 0,775 V und 0 dBV = 1 V Rs = 150 Ohm Gemessen bei 12,7 kHz, –6 dB/Okt. Tiefpassfilter (entsprechend 20 kHz, –∞ Filter). (CH MIC INPUT zum ST, GROUP OUT/AUX, EFFECT SEND) PAN/BAL-Regler nach rechts oder nach links. Shelving-Einsatzfrequenz: 3 dB vor dem ang. Wert. MG16/6FX... - Seite 29 0 dBu = 0,775 V und 0 dBV = 1 V Die Angaben der Technischen Daten sowie die Beschreibungen in diesem Handbuch dienen ausschließlich zu Informationszwecken. Yamaha Corp. behält sich das Recht vor, Produkte oder Technische Daten jederzeit ohne Vorankündigung zu ändern. Da sich Technische Daten, Ausstattung oder Zubehör an den jeweiligen Verkaufsorten unterscheiden können, klären Sie diesbezügliche Fragen bitte mit Ihrem...
-
Seite 30: Abmessungen
Anhang Abmessungen H 108 101.3 W 423 Einheit: mm Rack-Montage MG16/6FX... -
Seite 31: Blockdiagramm Und Pegel-Diagramm
Anhang Blockdiagramm und Pegel-Diagramm MG16/6FX... - Seite 32 Yamaha-Vertriebsstellen. Pour obtenir des informations détaillées sur les produits, veuillez contacter le représentant Yamaha ou le distributeur agréé le plus pro- Para más detalles sobre los productos, póngase en contacto con el che figurant dans la liste ci-dessous.
