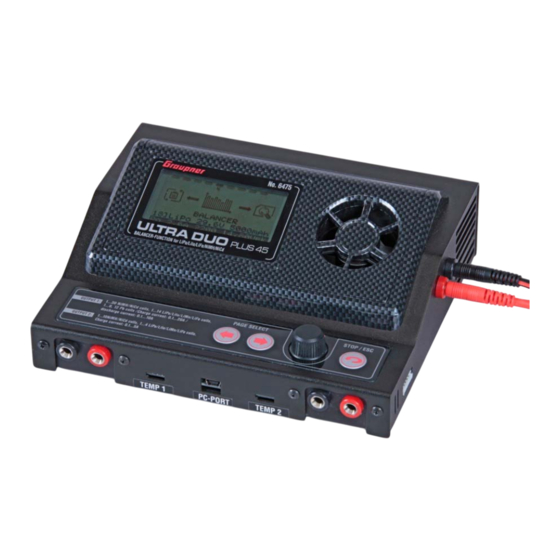

- Seite 1 Bedienungsanleitung ULTRA DUO PLUS 45 Best.-Nr. 6475 Keine Haftung für Druckfehler! Änderungen vorbehalten! Seite 1/47...
-
Seite 2: Inhaltsverzeichnis
PN.OB-02 Inhaltsverzeichnis Seite Allgemeines Ersatzteile und Zubehör Warn- und Sicherheitshinweise Allgemeine Betriebshinweise Empfohlene Ladekabel und Polaritäten Bedienelemente/Anschlüsse Inbetriebnahme Anwendungsbeispiele Reinigung und Wartung Hinweise zum Umgang mit Akkus, Ladeverfahren PC-Interface Produktbeschreibung Funktionen der Druckknöpfe, KONFIGURATION AUSGANG 2 AUSGANG1: Anzeige des Akkuspeichers und Akkukonfigurationsmenüs Lade Konfiguration Entlade Konfiguration Zyklus Konfiguration... -
Seite 3: Allgemeines
A-1. ALLGEMEINES: Um alle Eigenschaften Ihres neuen Ladegerätes voll nutzen zu können, lesen Sie vor Inbetriebnahme, die nachfolgende Beschreibung vollständig und sorgfältig durch. Beachten Sie vor allem die Warn- und Sicherheitshinweise. Diese Anleitung ist an einem sicheren Ort aufzubewahren einem nachfolgenden Benutzer Ladegeräts... -
Seite 4: Ersatzteile Und Zubehör
Magnet z.B. für Reifenheizdecken Akkuhalterung für bis zu 7 SUB-C-Zellen mit Einzelzellenabgriff Lüfterset für 6444.6 50x50x10 (2 Stk.) .USB Schnittstellenkabel Mini-USB/PC-USB Balancerverlängerung/Adapter 3065.EH Graupner EH für 2-7 Zellen Balanceradapter Polyquest/Graupner 3065.7PQ für 2-7 Zellen Balanceradapter Thunderpower/Graupner 3065.7TP für 2-7 Zellen Balanceradapter JST-XH/Graupner 3065.7XH... -
Seite 5: Warn- Und Sicherheitshinweise
A-2. WARN- UND SICHERHEITSHINWEISE: Das Ladegerät vor Staub, Feuchtigkeit, Regen, Hitze (z. B. direkte Sonneneinstrahlung) und Vibration schützen. Nur zur Verwendung im Trockenen! Nicht für Kinder unter 14Jahren, kein Spielzeug! Dieses Gerät darf nicht von Personen (Kindern) bedient werden, die in ihrer Leistungsfähigkeit körperlich, sensorisch bzw. mental eingeschränkt sind, bzw. -
Seite 6: Allgemeine Betriebshinweise
- Nicht aufladbare Batterien (Trockenbatterien). Achtung: Explosionsgefahr! - Batterien oder Zellen die vom Hersteller nicht ausdrücklich für die beim Laden mit diesem Ladegerät auftretenden Ladeströmen zugelassen sind. - Bereits geladene, heiße oder nicht völlig entleerte Zellen oder Batterien. - Batterien oder Zellen mit integrierter Lade- oder Abschaltvorrichtung. - Batterien oder Zellen die in ein Gerät eingebaut sind oder gleichzeitig mit anderen Teilen elektrisch in Verbindung stehen. - Seite 7 • Der zu ladende Akku wird über ein passendes Ladekabel an die Anschlussbuchsen des Ladegeräts angeschlossen (rot = Pluspol, schwarz = Minuspol). • Es sind stets die Ladehinweise der Akkuhersteller zu beachten, sowie die Ladeströme und Ladezeiten einzuhalten. Es dürfen nur Akkus schnell geladen werden, welche ausdrücklich für die an diesem Ladegerät auftretenden hohen Ladeströme geeignet sind.
-
Seite 8: Empfohlene Ladekabel Und Polaritäten
Haftungsausschluss Die Einhaltung der Betriebsanleitung sowie die Bedingungen und Methoden bei Installation, Betrieb, Verwendung und Wartung des Ladegerätes können von der Fa. GRAUPNER nicht überwacht werden. Daher übernimmt die Fa. GRAUPNER keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus fehlerhafter Verwendung und Betrieb ergeben oder in irgendeiner Weise damit zusammenhängen. -
Seite 9: Bedienelemente/Anschlüsse
7 = 22,2V = + Zelle 6 8 = 25,9V = + Zelle 7 eingesteckt werden. GRAUPNER- BALANCER STECKER TYP EHR-8 A-6. INBETRIEBNAHME Das Ladegerät wird am Eingang mit einer Autobatterie (mind. 50Ah) oder einem Netzteil 25A-40A mit 11...15V DC Best.-Nr. 6460 oder Best.-Nr. 6461 richtig gepolt verbunden. -
Seite 10: Anwendungsbeispiele
A-6.1 ANSCHLUSSBEISPIEL: Zwei LiPo-Akkus mit der gleichen Kapazität in Serie am Ausgang 1 und LiPo-Akku am Ausgang 2 Seite 10/47... -
Seite 11: Reinigung Und Wartung
A-7. REINIGUNG UND WARTUNG Das Ladegerät arbeitet wartungsfrei und benötigt daher keinerlei Wartungsarbeiten. Bitte schützen Sie es jedoch in Ihrem eigenen Interesse unbedingt vor Staub, Schmutz und Feuchtigkeit! Zur Reinigung das Ladegerät von Autobatterie und Akku trennen und nur mit einem trockenen Lappen (keine Reinigungsmittel verwenden!) leicht abreiben. - Seite 12 • NiCd- oder NiMH- Akkupacks lassen sich am besten formieren indem zuerst alle Zellen einzeln und separat entladen werden und anschließend den Akkupack aufladen. Das Entladen erfolgt mit dem Ladegerät (Zelle für Zelle). • Wundern Sie sich auch nicht, wenn Ihre Akkupacks im Winter nicht so ladewillig sind wie im Sommer.
- Seite 13 Akku übereinstimmen und darf niemals abweichen - Brandgefahr und Explosionsgefahr! Es dürfen keine Akkus mit integrierten Lademechanismen angeschlossen werden! Laden Sie Ihre Lithium-Akkus nur auf brandsicherem Untergrund. Weiterhin empfehlen wir die Akkus in einem GRAUPNER LiPo- Sicherheitskoffer Best.-Nr. 8372 zu laden. Seite...
-
Seite 14: Pc-Interface
A-9. PC-INTERFACE Laden Sie sich bei www.graupner.de oder bei www.gm-racing.de im Downloadbereich Software den entsprechenden USB- Seriell-Treiber CP210x_Drivers.exe für dieses Ladegerät herunter und installieren Sie den Treiber. Stecken Sie das miniUSB- Kabel in die PC-Schnittstelle des Ladegerätes an. Schließen Sie das USB- Kabel an eine frei USB- Schnittstelle an den PC an. - Seite 15 Seite 15/47...
-
Seite 16: Produktbeschreibung
0-1. PRODUKTBESCHREIBUNG l Computergesteuertes Universal-Schnellladegerät l Einfach mit dem externem Netzteil Best.-Nr. 6460 stapelbar. Dadurch sehr kompakte Abmessungen l Zwei unabhängige Ladeausgänge l Graupner-Balanceranschluss für das Balancieren und die Anzeige der Einzelzellenspannungen und Innenwiderstände für 1…14 zellige NiCd/NiMH/LiPo/LiIo/LiFe-Akkus Ausgang Balanceranschluss für 1…4 Zellen am Ausgang 2. -
Seite 17: Funktionen Der Druckknöpfe, Konfiguration Ausgang
0-1. Funktionen des Rotationsdruckknopfes Das entsprechende Hauptmenü kann mit dem Rotationsdruckknopf durch links und rechts drehen einfach ausgewählt werden. 0-2., 0-3. Funktionen der Druckknöpfe Es gibt es eine Grafik - Anzeige. Im Konfigurations- oder Einstellmodus wechselt die Anzeige durch drücken der ’STOP/ESC’ - Taste in das nächst höhere Menü. -
Seite 18: Konfiguration Ausgang2 Lade/Heizung
Beachten Empfehlung in der Akkubeschreibung oder auf dem Akku für den max. Ladestrom. Graupner Akkus sollten in mit 0,5-1C geladen werden. (d. h. ein 6N-4200 Akku sollte mit 4,2A geladen werden.) Senderakkus müssen mit weniger als 2A geladen werden. Beachten Sie die Angaben auf dem Senderakku oder in der Akkubeschreibung. - Seite 19 0-3.3. ERHALTUNGSSTROM - Der Erhaltungsstrom kompensiert die Selbstentladung des NiCd/NiMH – Akkus nach der Schnellladung. - Bei Li-Akkus wird die Konstantspannungsladung aktiviert (CV = constant voltage). 0-3.4. ABSCHALT-TEMPERATUR - Bringen Sie den Temperatursensor an den Akkupack an. Wenn die eingestellte Abschalt-Temperatur erreicht ist, wird der Ladevorgang abgebrochen.
-
Seite 20: Menü Heizung
0-3.1. Benutzung der Reifenheizung, Akkuheizung Benutzen Sie Reifenheizdecken Best.-Nr. 94711 von GM-Racing oder eine Akkuheizung Best.-Nr. 8375 von GRAUPNER/GM-Racing. Heizen Sie die Reifenheizdecken niemals über 80°C und heizen Sie Akkus niemals über 50°C. Bringen Sie den Temperatursensor an der vorgesehen Stelle der Reifenheizung bzw. -
Seite 21: Datenanzeige
1. AUSGANG1: 1-1. Auswahl des Akkuspeichers - Im Hauptmenü SPEICHER[00] den Rotationsdruckknopf ‘DIAL’ drücken und durch drehen und drücken den gewünschten Akkuspeicher auswählen. - Es können die Akkuspeicher 0, 1-45 für den Ausgang 1 ausgewählt und auch kopiert werden. (TIP: Beschriften Sie den entsprechenden Akku mit seiner zugehörigen Nummer!) Die Speichernummer “0”... -
Seite 22: Lade Konfiguration
Beachten Empfehlung in der Akkubeschreibung oder auf dem Akku für den max. Ladestrom. Graupner Akkus sollten in mit 0,5-1C geladen werden. (d. h. ein 6N-4200 Akku sollte mit 4,2A geladen werden.) Senderakkus müssen mit weniger als 2A geladen werden. Beachten Sie die Angaben auf dem Senderakku oder in der Akkubeschreibung. -
Seite 23: Max Kapazität
900Minuten gewählt werden. - Die zu erwartende (berechnete) Ladezeit kann Abhängig von der gewählten Eingangsspannung variieren, besonders bei Verwendung des internen Netzteiles oder eines externen Netzteils mit eingeschränkter Leistung. (Siehe Datei unter www.graupner.de “ watt limit & safe timer.xls” ) Seite 23/47... -
Seite 24: Keine Spannungsänderung
2-8. KEINE SPANNUNGSÄNDERUNG - "ENDE:K.SPG.ÄND." Diese Meldung erscheint, wenn sich die Spannung während des Ladevorgangs für eine bestimmte Zeit nicht ändert. - Die Meldung kann auch erscheinen, wenn Akkus mit einer hohen Kapazität mit einem kleinen Ladestrom geladen werden. z. B. 4800mAh 0.1A Laden - Die Funktion KEINE SPG. -
Seite 25: Entlade Konfiguration
- Stellen Sie den gewünschten Entladestrom ein. Beachten Sie den max. Entladestrom des Akkus in der Bedienungsanleitung oder wählen Sie max. 4C für Graupner Akkus bzw. max. 2A für Senderakkus. 3-2. ENTLADESPANNUNG - Stellen Sie die ENTLADESCHLUSSSPANNUNG pro Zelle ein. -
Seite 26: Balancerspannung
3-5. BALANCERSPANNUNG - Nur für NiCd und NiMH - Akkus. - Der Balancermodus wird aktiviert, wenn im Entladeprogramm der “BALANCER” Modus gewählt wird. - Um diesen Modus zu aktivieren, muss das Balancerkabel am entsprechenden Balancereingang angeschlossen sein. - Der Akku wird bis zum erreichen der Entladespannung der niedrigsten Zelle mit dem eingestellten Entladestrom entladen und anschließend werden die Zellen ausgeglichen (balanciert). -
Seite 27: Entladung
- Stellen Sie die gewünschte Ladekapazität pro Stufe ein. - Die Stufenladung sollte in der 4. Stufe basierend auf der für die in der 4. Stufe eingestellte Kapazität beendet werden. Stellen Sie die max. Ladekapazität ein, die maximal eingeladen werden darf. Wenn der Akku 4600mAh hat und bis zu 5500mAh eingeladen werden können, stellen Sie max. - Seite 28 5-7. PULS - Wählen Sie, ob Pulsladung für die Stufen 1-3 erwünscht ist. - Pulsstrom: Der 1,5 – fache Ladestrom wird alle drei Sekunden für 0,5s geladen. Bsp.) Wenn 6A eingestellt ist, wird 2,5 Sekunden mit 6,0A Ladestrom geladen und 9,0A für 0,5 Sekunden. - Der Puls dient zur Verbesserung der Akkuleistung (Verringerung des Innenwiderstandes).
-
Seite 29: Balancer Menü
6. BALANCER MENÜ 6-1. BALANCER <1/6> ANZEIGE - Die Anzeige zeigt die einzelnen Zelleninformationen an, wenn der Balancerstecker an den entsprechenden Eingang angeschlossen ist. AKKU 0ZELLEN – Zellenanzahl des Akkupacks PACK SPG GES 0.000V – Gesamte Spannung des Akkupacks D. ZELLENSPG 0.000V – Durchschnittliche Zellenspannung SPG. -
Seite 30: Daten Anzeige
7. DATEN ANZEIGE 7-1. DATEN ANZEIGE <1/4> - Diese Anzeige zeigt den Ladestatus an. EINGANGSSPG. 0.000V - Eingangsspannung Spannung Eingang AUSGANGSSPG. 0.000V - Ausgangsspannung = Spannung am Ausgang TEMPERATUR 0.0°C - Temperatur des Temperatursensors SPITZEN TEMP 0.0°C - Höchste Temperatur des Temperatursensors INNENWID. - Seite 31 - STUFEN LADEN ENTLADUNG Speicher “1” 1. - 4. STUFE Speicher “0” - REPEAK LADEN Da dieser Modus zum Nachladen bereits geladener Akkus ist, werden die Ladedaten im Speicher “0” gespeichert. 7-3. DATENVERGLEICH <3/4> - Der Datenvergleich ist zur Überprüfung der Akkukondition. - Dieser Speicher ist im “ROM”...
-
Seite 32: Reifenheizung, Akkuheizung, Netzteilfunktion
8-1. Benutzung der Reifenheizung, Akkuheizung Benutzen Sie Reifenheizdecken Best.-Nr. 94711 von GM-Racing oder eine Akkuheizung Best.-Nr. 8375 von GRAUPNER/GM-Racing. Heizen Sie die Reifenheizdecken niemals über 80°C und heizen Sie Akkus niemals über 50°C. Bringen Sie den Temperatursensor an der vorgesehen Stelle der Reifenheizung bzw. -
Seite 33: Netzteilfunktion
- MAXIMALER STROM Stellen Sie den maximalen Strom so ein, dass die Reifenheizung/Akkuheizung nicht zerstört wird, falls sich der Temperaturfühler lösen sollte. Der max. Strom sollte daher auf 3,0A eingestellt werden. Der Strom wird nicht über den max. eingestellten Strom erhöht, auch dann nicht, wenn die eingestellte Temperatur nicht erreicht wird. - Seite 34 9-2. Programm Modus - Stellen Sie die Motorspannungen ein. (zum Einlaufen werden Spannungen unter 6V empfohlen.) - 4 Stufen sind wählbar. Es sind die Spannungen, Laufzeiten und Pausenzeiten für jede Stufe wählbar. - ANLAUF beschreibt die Anlaufgeschwindigkeit, wie schnell die eingestellte Spannung zur nächsten Stufe hoch geregelt wird.
-
Seite 35: Einstellungen
10. EINSTELLUNGEN 10-1. EINSTELLUNGEN <1/4> und <2/4> - TEMPERATUREINHEIT Die Temperatureinheit kann in “C” = Celsius oder “F” = Fahrenheit eingestellt werden - MELODIE TASTENDRUCK Die Melodie für einen Tastendruck kann AN oder AUS gestellt werden. Auch wenn die Melodie für den Tastendruck auf AUS gestellt ist, piepst das Ladegerät, wenn ein Fehler auftritt. -
Seite 36: Auswahl Der Startanzeige
11. AUSWAHL DER START ANZEIGE 11-1. LADEN START - LADEVORGANG STARTEN a. Durch drücken des Rotationsdruckknopfes ‘DIAL’ im Hauptmenü LADEN gelangt man in die LADEN START Anzeige. b. Wählen Sie das gewünschte Ladeverfahren aus. c. Bei VERZÖGERUNGS ZEIT “AUS”, drücken Sie den Rotationsdruckknopf ‘DIAL’, um den Ladevorgang zu starten, oder wählen Sie eine Zeit, nach der der Ladevorgang gestartet werden soll. - Seite 37 Ladeschlussspannung erreicht wird. c. NORMAL Nur für NiCd/NiMH Akkus. Die Ladung wird jede Minute unterbrochen, um die Ladespannung und den Innenwiderstand zu messen. Die Ladung wird mit dem Delta Peak - Verfahren beendet. Diese Lademethode ist optimal für alte Akkus oder wenn ein Ladekabel mit Krokodilklemmen verwendet wird.
- Seite 38 f. PULS Nur für NiCd/NiMH Akkus. Die Akkuleistung kann mit dieser Lademethode verbessert werden, besonders bei alten Akkus. Siehe PULS im Abschnitt 5-7 oben. g. REFLEX Nur für NiCd/NiMH Akkus. Die Akkuleistung kann mit dieser Lademethode verbessert werden, besonders bei alten Akkus, die Lebensdauer kann durch die Entladung jedoch reduziert werden.
- Seite 39 11-2. ENTLADEN START - ENTLADEN PROZESS a. AUTOMATIK Das Ladegerät berechnet den Entladestrom und die Zellenzahl automatisch. Das Ladegerät berechnet den Innenwiderstand des Akkus regelmäßig. ENTLADESPANNUNG: NiCd=0,9V/Zelle NiMh=1,0V/Zelle LiIo/Po=3,0V/Zelle LiFe=2,5V/Zelle Pb=1,8V/Zelle Die Entladeschlussspannung des Akkupacks wird mit den oben aufgeführten Werten berechnet. ABSCHALT –...
-
Seite 40: Einlaufen, Programm, Test
11-3. ZYKLUS START - PROZESS AUSWAHL Wählen Sie den gewünschten Ladeprozess. Wählen Sie den gewünschten Entladeprozess. 11-4. MOTOR START - PROZESS AUSWAHL Wählen Sie die gewünschte Motorfunktion. EINLAUFEN, PROGRAMM, TEST - Betriebseinschränkung: Die Motorfunktion kann nur an einem Ausgang verwendet werden. -
Seite 41: Vermesse Akku Auswahl Menü Anzeige
12. VERMESSE AKKU AUSWAHL MENÜ ANZEIGE 12-1. Verbindung Balanceranschluss - Wenn das Balancerkabel bei LiIo/LiPo/LiFe – Akkus an das Ladegerät nicht angeschlossen ist, so muss der Benutzer die Zellenanzahl einstellen bzw. bestätigen. Wenn die falsche Zellenzahl eingestellt wurde, so kann der Akku explodieren und brennen. -
Seite 42: Anzeige Im Betrieb
13. ANZEIGE IM BETRIEB (Ausgang 1) 13-1. LADEN, ENTLADEN, ZYKLUS ANZEIGE a. ANZEIGE beim LADEN, ENTLADEN, ZYKLUS – Programm <ANZEIGE 1>: - Diese Anzeige erscheint während der folgenden Programme, wenn diese aktiv sind : LADEN, ENTLADEN, STUFENLADEN, ZYKLUS. (Betriebs- ZEIT, KAPAZITÄT, AKKUSPG., STROM, AKKU TEMP) - Der eingestellte Strom kann während der Ausführung in folgenden Programmen verändert werden: NORMAL, LINEAR, REFLEX, CC/CV Lade - Programm. - Seite 43 Beispiel) INTERNES LEISTUNGSLIMIT des Ladegerätes = 250W Eine externe DC Spannungsquelle mit 12V / 25A = (300W) ist am DC EINGANG 11-15V angeschlossen. Wenn die LADELEISTUNG auf 84%/16% eingestellt ist, so kann der AUSGANG 1 = 200W und der AUSGANG 2 = 38W laden. b.
-
Seite 44: Technische Daten
15. TECHNISCHE DATEN Akku: Ladeströme / Leistung 100 mA bis 20,0A / max. 250W Ausgang 1 (Gesamt max. 250W) 100 mA bis 5,0A / max. 50W Ausgang 2 Entladeströme / Leistung 100 mA - 10 A / max. 80 W Ausgang 1 2 Ausgänge mit folgenden Daten: NiCd &... -
Seite 45: Eg-Konformitätserklärung
Bitte erkundigen Sie sich bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. 17. EG KONFORMITÄTSERKLÄRUNG Für das folgend bezeichnete Erzeugnis: ULTRA DUO PLUS 45; Best.- Nr. 6475 wird hiermit bestätigt, dass es den wesentlichen Schutzanforderungen entspricht, die in der Richtlinie des Rates zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit (89/336/EWG) bzw. -
Seite 46: Garantie
