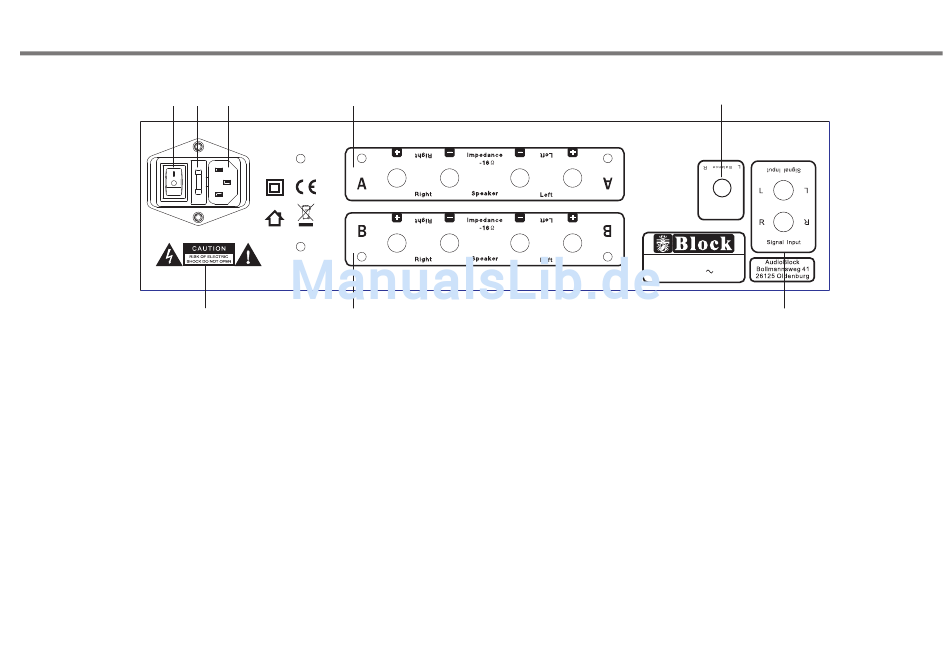

Anschlüsse am Gerät
1 2
4
1. Power Schalter: Dieser Hauptschalter schaltet das
Gerät ein oder aus.
Beachten Sie: Wenn dieser Schalter auf aus steht,
ist das Gerät komplett vom Netz getrennt.
2. Sicherungshalter: In diesem Halter befindet sich
eine 20mm T 0,5A Sicherung.
Wichtig!
Beim Wechseln der Sicherung nehmen Sie das Netzkabel
ab.
3. Netzkabelanschluss: Gehen Sie sicher, dass das Netzkabel
nicht beschädigt wird
4. Warnhinweise: Die Schilder zeigen an, dass es um hohe
Spannungen geht. (näheres auf Seite 2)
3 5
FUSE: T4A 250V
6
8
8
5. Lautsprecherausgang A: Achten sie darauf, dass +/-
am Lautsprecher sowie am Gerät übereinstimmen.
6. Lautsprecherausgang B: Achten sie darauf, dass +/-
am Lautsprecher sowie am Gerät übereinstimmen
7. Analoger Signal Eingang.
8.
S-7-
8
R Balance
L
Model: A 100
Hi-Fi Stereo Power Amplifier
Power Rating: AC 230V 50Hz
Max Power Consumption: 500W
7
