Inhaltszusammenfassung für Block VR-120

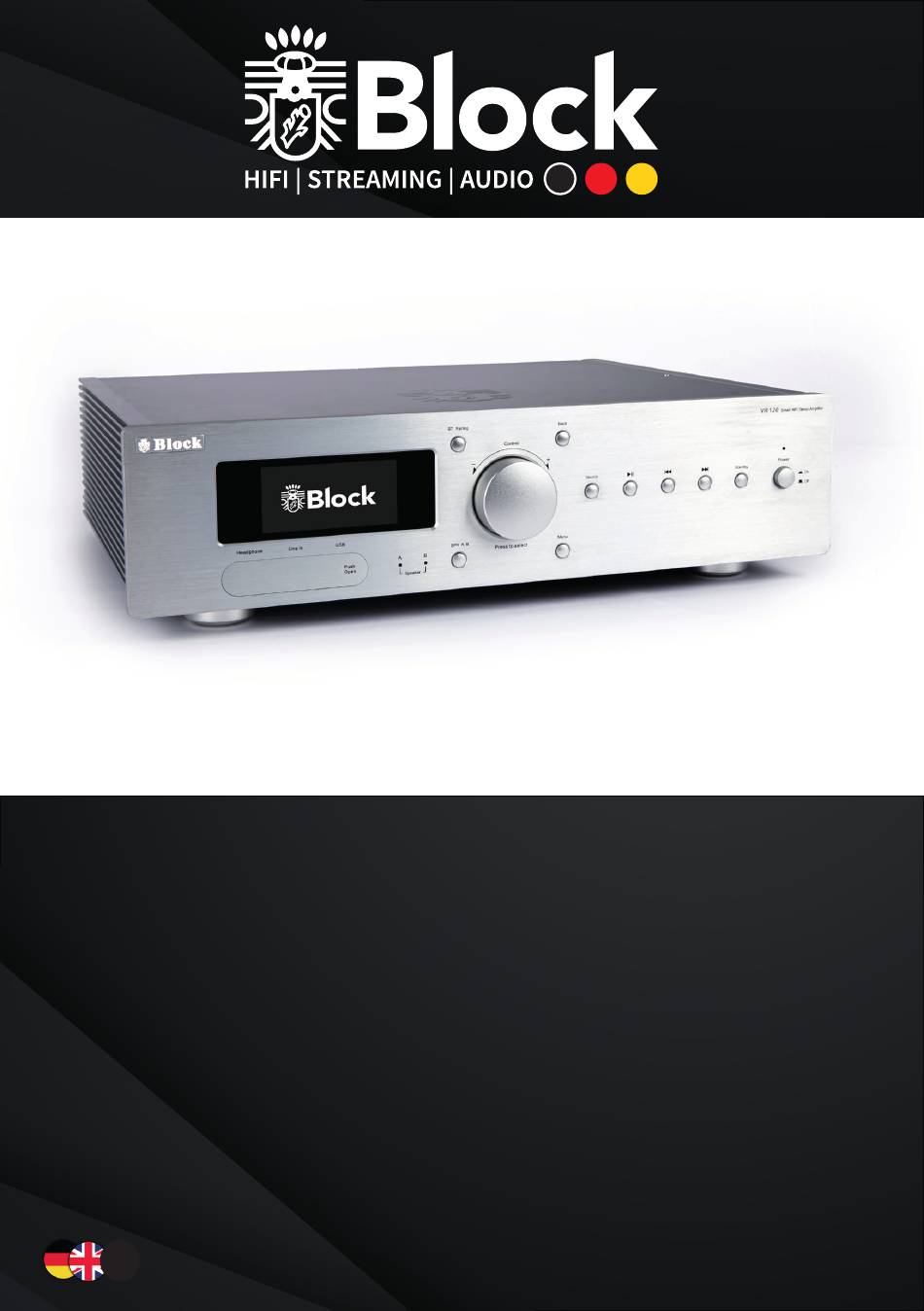

- Seite 1 Bedienungsanleitung | Manual VR-120...
- Seite 2 Sehr geehrter Kunde! Danke, dass Sie sich für dieses hochwer tige „www.audioblock.com“, um zu prüfen, ob es Gerät entschieden haben. Diese Bedienungs- neuere Bedienungsanleitungen zum Download anleitung soll ihnen eine Übersicht darüber gibt. Vergleichen Sie hierzu die Standangabe geben, wie Sie Ihr Gerät bedienen können. Sie auf dem Deckblatt mit der Angabe im Internet.
- Seite 3 INHALTSVERZEICHNIS Sicherheitshinweise ..................................04 Vor der Inbetriebnahme ................................08 Bedienelemente am Gerät .................................09 Die Fernbedienung ..................................10 Aufbau des Gerätes ..................................12 Erste Inbetriebnahme und Installation ........................... 13 Manuelle Installation (WLAN) ..............................14 Der Verstärker ....................................15 Das UKW Radio ....................................16 Das DAB+ Radio .....................................
- Seite 4 Sicherheitshinweise Achtung: Um die Gefahr eines Stromschlages zu vermeiden, darf an diesem Gerät keine Veränderung vorgenom- men werden! Das Öffnen des Gerätes sowie Veränderungen am Gerät dürfen nur durch autorisierte Personen vorgenommen werden. Wichtige Sicherheitshinweise: ▶ Bitte lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung sorgfältig durch. Dieses Gerät ist nur für den Gebrauch in geschlossenen Räumen.
- Seite 5 Dieses Gerät entspricht den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV- Richtlinie 2014/30EU, der Richtlinie für Niederspannungsgeräte 2014/35/EU, der ErP-Richtlinie 2009/125/EC, der R&TTE-Richtlinie 1999/5/EC sowie der RoHS Richtlinie 2011/65/EU. Um die vollständige EU-Konformitätser- klärung zu erhalten, senden Sie eine Mail an folgende E-Mail Adresse: block@audioblock.com...
- Seite 6 Sicherer Gebrauch Elektrogeräte nicht in Kinderhand! Lassen Sie Kinder niemals unbeaufsichtigt elektrische Geräte benutzen. Halten Sie auch die Verpackungsfolien von Kindern fern. Es besteht Erstickungsgefahr. Sicheres Aufstellen ▶ Verwenden Sie das Gerät ausschließlich in trockenen Räumen. ▶ Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen.
- Seite 7 Sicherer Gebrauch ▶ Ziehen Sie den Netzstecker aus der Steckdose und entfernen Sie das Antennenkabel vom Gerät, wenn Sie das Gerät längere Zeit nicht benutzen oder wenn sich ein Gewitter nähert. ▶ Das Netzkabel darf während des Betriebs nicht um das Gerät gewickelt sein oder heiße Oberflächen berühren.
- Seite 8 • Einen Router, vorzugsweise mit WLAN (kabelloser Zugriffspunkt). • Möchten Sie den VR-120 über das kabellose WLAN verbinden, benötigen Sie den dazugehörigen Netz- werkschlüssel Ihres Routers. • Bevor Sie fortfahren, stellen Sie sicher, dass Ihr drahtloses Netzwerk angeschaltet ist und zum Breitband-Internet Zugang hat.
- Seite 9 Gerät beim Drücken der Taste automatisch Lautsprecher als Ausgabegerät. den nächst tieferen Sender. Bei USB / NAS Titel Taste Standby: Setzt den VR-120 ins Netzwerk- zurück. standby und lässt sich so weiterhin über App Taste „Source“: Durch wiederholtes Drücken der oder Fernbedienung steuern.
- Seite 10 DIE FERNBEDIENUNG DIE FERNBEDIENUNG Taste „Standby“: Schaltet das Gerät in den „Clock“ Modus, im Display werden Uhrzeit und Datum angezeigt. Schalten Sie das Gerät am Netzschalter aus, um Energie zu sparen. Taste „Mute“: Schaltet den Ton aus. Taste „A/B“: Schaltet die Ausgabe auf Lautsprecherpaar A, B oder beide. Betriebsarten-Auswahltasten: •...
- Seite 11 Anschlüsse am Gerät ANSCHLÜSSE AM GERÄT Netzanschluss: Das Netzanschlusskabel darf Rec-Out Buchsen: Zum Anschluss eines Auf- keine Beschädigungen oder Defekte aufweisen. nahmegerätes. Warnhinweise. Analoge Eingänge: TV | AUX | PHONO (MM) Lautsprecheranschlüsse A: Bitte achten Sie auf Ground-Schraubanschluss: Zum Anschluss den richtigen Anschluss von plus und minus! eines Erdungskabels für Plattenspieler.
- Seite 12 ▶ Wenn Sie einen weiteren (End-) Verstärker oder einen aktiven Subwoofer am VR-120 benutzen möchten, schließen Sie diesen bitte an die Pre-Out Buchsen des VR-120 an. Dieser Ausgang gibt das vom VR-120 in Lautstärke und Tonregelung beeinflusste Signal weiter. ▶...
- Seite 13 Wählen Sie im nächsten Schritt „Update from Net“. Falls keine Internetverbindung vorhanden ist, wählen Sie „Update from DAB“ oder „Update from FM“ aus und bestätigen Sie mit der Enter-Taste. Ihr VR-120 be- zieht aus der angewählten Quelle zukünftig vollautomatisch bei jedem Start seine Informationen zu Uhr- zeit und Datum.
- Seite 14 Kleinschreibung. Bestätigen Sie mit „Enter“. ▶ Der Router und Ihr VR-120 sollten nun verbunden sein und ein Internetzugang bestehen,das Gerät zeigt die Anzeige „Verbunden“. * Sollten Sie die DHCP Funktion an Ihrem Router deaktiviert haben, wählen Sie bitte „DHCP inaktiv“ aus. In diesem Fall müssen Sie das Netzwerk anschließend selbstständig konfigurieren, die dafür geltenden Regeln und Angaben sollten Ihnen bekannt sein.
- Seite 15 DER VERSTÄRKER Der VR-120 ist mit einem hochwertigen Class-AB Verstärker mit einer Leistung von 2 x 120 Watt an 4 Ohm (RMS) ausgestattet. Mit folgenden Einstellungen können Sie das Klangbild verändern: Lautstärke: Mit den Tasten „VOL+“ und “VOL-“ auf Ihrer Fernbedienung oder am Gerät mit dem Multifunktionsdrehknopf können Sie die Gesamtlautstärke des VR-120 verändern.
- Seite 16 DAS UKW RADIO (FM Radio) Sie können Ihr UKW-Radio sowohl mit der beiliegenden Kombiantenne für UKW- und DAB+ Empfang, als auch mit einer Hausantenne nutzen. Das UKW-Radio können Sie entweder mit der Fernbedienung über die Taste „FM“ direkt oder mit der Taste „Source“ über das Auswahlmenü am Gerät aktivieren. Erstes Einrichten: ▶...
- Seite 17 DAS DAB+ RADIO Sie können Ihr DAB+ Radio sowohl mit der beiliegenden Kombiantenne für UKW- und DAB+ Empfang, als auch mit einer Hausantenne betreiben. Ein Anschluss an das Kabelnetz ist nicht möglich. Das DAB+ Radio können Sie entweder mit der Fernbedienung direkt über die Taste „DAB“ oder mit der Taste „Source“ über das Auswahl- menü...
- Seite 18 Das Internetradio Wenn Sie Ihren VR-120 an das Internet angeschlossen haben, können Sie ohne weitere Einstellungen Internet- radio empfangen. Ihr Internetradio verbindet sich vollautomatisch mit einer der größten Datenbanken für Inter- netsender, in der weit über 40.000 Sender und über 100.000 Podcasts weltweit gelistet sind. Das Internetradio können Sie entweder mit der Fernbedienungüber die Taste „IR“...
- Seite 19 Wählen Sie aus dem angezeigten Menü „USB Abspielen“ aus, um Musik von Ihrem eingesteckten Speicher- medium abzuspielen. Der VR-120 stellt Ihnen den Inhalt des Mediums auf dem Display dar. Innerhalb der Liste können Sie mit Hilfe der Pfeiltasten auf Ihrer Fernbedienung navigieren und die gewünschten Titel oder Ordner mit „Enter“...
- Seite 20 über die App steuerbar sind angezeigt. ▶ Bitte wählen Sie VR-12 aus den gefundenen Geräten aus. ▶ Ihr VR-120 ist nun mit der App „UNDOK™“ verbunden und Sie können das Gerät fernbedienen: ▷ Funktion „Quelle“: Wählen Sie unter den verfügbaren Signalquellen die Gewünschte aus. ▷...
- Seite 21 Pairing-Modus, das kleine Symbol im unteren Bereich des Bildschirmes blinkt. Starten Sie nun auf Ihrem externen Gerät die Bluetooth®-Funktion und suchen Sie nach Geräten in Ihrer Umge- bung. Wählen Sie aus den gefundenen Geräten den VR-120 aus und bestätigen Sie die anschließende Abfrage nach Kopplung.
- Seite 22 (selten). Bitte ziehen Sie die Bedienungsanleitung des externen Gerätes für den Anschluss zu Rate. Bitte schließen Sie ein gegebenenfalls vorhandenes Erdungskabel an den Plattenspieler und den VR-120 an, um ein Brummen zu verhindern.Ein geeignetes Plattenspieler-Cinch-Kabel mit Erdung erhalten Sie im Zubehörhandel.
- Seite 23 Sie hierzu Ihren Kopfhörer in den Pairingmodus. Drücken Sie auf dem Gerät die Taste „BT Headphone Pairing“ , nun schaltet Ihr VR-120 in diesen Modus. Anschließend drücken Sie die Taste erneut. In diesem Modus verbindet sich der VR-120 automatisch mit Ihrem Kopfhörer (die Verbindung erfolgt nach ca. 10 Sekunden). Möchten Sie den Pairingmodus wieder ausschalten, halten Sie bitte die Taste „BT Headphone Pairing“...
- Seite 24 Einrichtungsassistenten. Software Update: Der VR-120 prüft regelmäßig, ob ein Update im Internet zur Verfügung steht und weist Sie darauf hin. Sie können dann wählen, ob das Update ausgeführt werden soll. Sie können diese Funktion hier abstellen (nicht empfoh- len), oder die Betriebssoftware auf Aktualität prüfen.
- Seite 25 48 KHz codiert ist. Wenn nicht, bitte umcodieren. Netzwerk Error Falsche Informationen werden vom Netzwerk Die Daten vom Server sind nicht lesbar, eventuell empfangen Neustart von VR-120 und Router Netzwerk nicht Probleme mit der Verbindung zum Router Router einschalten oder neu starten verfügbar Netzwerk Keine Antwort unabhängig vom Netzwerk...
- Seite 26 Fehlermeldungen und Problembehebung (Allgemein) Fehlerbeschreibung Mögliche Ursache und Behebung Kein Strom, obwohl das Gerät - Das Stromkabel ist nicht angeschlossen angeschaltet ist - Die Steckdose ist defekt - Die Sicherung im Gerät ist defekt – Fehler muss durch einen Techniker repariert werden - Das Stromkabel ist defekt Kein Ton - Das Gerät ist gar nicht an...
- Seite 27 Pflege und Transport Pflege und Reinigung des Gerätes Nehmen Sie das Gerät, bevor Sie es reinigen, vom Strom. Benutzen Sie nur saubere und trockene Lappen, um Ihr Gerät zu reinigen. Wenn das Gerät sehr stark verschmutzt ist, können Sie das Gerät mit einem handfeuch- ten Lappen und mit milder Reinigungsflüssigkeit reinigen.
- Seite 28 European Union. CE and RoHS with third manufactures (e.g. Apps), par ts of documentation are provided. this manual can be updated. Ever y now and then please visit our website „www.audio- block.com“ to check whether there are up-to- date operating instructions for downloading.
- Seite 29 Contents Safety instructions ..................................30 Before operating ...................................34 Controls on the device ................................35 The remote control ..................................36 Connections to the device ................................. 37 Initial commissioning and installation ............................38 Manuelle Installation (LAN) ................................40 The amplifier ....................................41 The FM radio ....................................42 The DAB + radio.....................................
- Seite 30 Safety instructions Caution: to avoid the risk of electric shock, do not modify this device! The opening of the device as well as chan- ges in the appliance may be carried out only by authorized personnel. Important security instructions: ▶ Before using the device for the first time, please read the operating instructions thoroughly.
- Seite 31 Handling batteries Batteries may contain flammable substances. Improper handling can cause batteries to leak, strongly heat, ignite, or even explode what, could damage your device and your health. Follow these instructions: ▶ Keep children away from batteries. ▶ In case of batteries have been swallowed, report this to your doctor immediately. ▶...
- Seite 32 Safety instructions Do not let electrical appliances in children‘s hands! Never let children unattended to use electrical devices Also keep the Packaging foils far away from children. There is a danger of shocking and suffocation. Safe positioning ▶ Use the device exclusively in dry rooms ▶...
- Seite 33 Safe use ▶ Disconnect the power plug from the power socket and remove the aerial cable from the device if you do not use the unit for a long time or when a thunderstorm is approaching. ▶ The net cable shall not be wrapped around the device during operation nor in touch to hot surfaces. Avoid humidity to enter the housing.
- Seite 34 • A router, preferably with WL AN (wireless access point). • If you connect the VR-120 via WIFI, you need the Networkkey • Before you continue, make sure that your wireless network is switched on and has broadband internet access.
- Seite 35 Bluetooth Headphone/spea- quence to its sources. ker. 6,3mm Headset Jack. Standby: Puts the VR-120 into network standby 3,5mm line-in input jack for media players. and can still be controlled via app or remote USB input control.
- Seite 36 The remote control „Standby“ button: switches the device to „Clock“ mode, the display will show the time and the date. To save energy, switch off the device in the net counter. „Mute“ button: switches the sound off. “A/B” button: switches the output to the speaker boxes A, B or both. Operating Mode select button: •...
- Seite 37 Connections on the device Mains connection: the mains connection cable Rec-Out jack: to connect a recording device. may show no damages or defects. Analog Input: TV | AUX | PHONO (MM) warnings Ground screw connection: to connect a ground Loudspeaker connection A: please en sure the cable for record player.
- Seite 38 ▶ If you want to use another (high end) amplifier or an active subwoofer on the VR-120, please connect it to the pre-out jacks of the VR-120. This output emits a signal from the VR-120 influenced in volume and tone control.
- Seite 39 First commissioning and installation After you have safely installed your device and have carried out all the wirings, you can switch on your VR-120 for the first time. Please hold your password (WEP or WPA) and, if necessary, your network identifier (SSID) ready for a possible WLAN installation.
- Seite 40 * Should you have disconnected the DHPC function on you router, select please “DHPC inactive”. In this case, you must configure the Network, the rules and specification should be known by now. For the configuration, you may need the MAC address of your Block device. You can find this under Menu/...
- Seite 41 The amplifier The VR-120 is equipped with a high-quality AB class amplifier with an output of 2 x 100 watts to 4 ohms (RMS). To change the sound, use the following settings: Volume: Use „VOL +“ and „VOL-“ buttons on the remote control or the multi-function knob on the device to change the volume of your system overall.
- Seite 42 The FM radio You can use the enclosed combination antenna for FM and DAB+ reception or a house antenna. You can activate the FM radio directly with the remote control pressing the „FM“ button or pressing the “Source” button on the device.
- Seite 43 The DAB + radio You can use the enclosed cable antenna for FM and DAB+ reception or a house antenna. A connection to the cable network is not possible. You can activate the DAB + mode with the „DAB“ button on your remote control or by repeatedly pressing the „Source“...
- Seite 44 Just as described in FM or DAB + function you can also save internet radio stations to the remote control‘s number block. Up to 40 stations can be saved. The first 10 by using the number pad on the remote control.
- Seite 45 ▶ Just as described in FM or DAB + function, other than to “Favourites”, you can also save stations to the remote control‘s number block. ▶ The radio disposes of digital text functions; up-to-date information about the program, such as title, genre, etc., appears on the display.
- Seite 46 VR-120. Depending on the manufacturer of the storage medium, this may possibly be limited in its size. The VR-120 recognizes MP3 at 320 Kbit / s. To activate the USB media player, you can press the „Media / USB“ key on the remote control, or you just press the „Source“ key on the device several times. Select „USB Play“...
- Seite 47 Google‘s Play-Store® and search for the term „undok“. Install the found free app on your mobile device. Impor- tant: To operate your VR-120, the Smartphone / Tablet and the VR-120 must be registered in the same WLAN network and the VR-120 must be switched on! ▶...
- Seite 48 VR-120. Afterwards you can activate the music playback function of your ex- ternal device and your VR-120 will play the music. Please note that you can only link sources using the built-in Bluetooth function. The pairing of, for example, external speakers to the VR-120 is not possible!
- Seite 49 „BT Headphone Parring“ button on the device. Then press the button again and your VR-120 will now search for your Bluetooth output device. In this mode the VR-120 connects auto- matically. If you would like to deactivate the parring mode again, please hold down the button „BT Headphone...
- Seite 50 The optical connections The rear optical connections of the VR-120 (also S / PDIF® or TOSLINK®) process stereo light wave signals in digital form (no Dolby® surround or similar). These connections are particularly suitable for external CD players, data recorders or many modern televisions. For most televisions, the optical audio output on the TV menu must first be activated.
- Seite 51 The headphone connection The headphone jack of the VR-120, located behind the magnetic cover on the front, allows you to connect a commercially available headphone with 6.3 mm jack plug. A 3.5 mm jack adapter for smaller headphones can be obtained from the accessory shop.
- Seite 52 System settings Press the „Menu“ button on your remote control or on the device and select the System settings item. In the following menu you carry out the following settings: Internet settings: In this menu, you can change the settings you have made for your Internet connection, e.g. when you change the location.
- Seite 53 48 KHz. If not, please re-encode. Network Error Wrong information is received from the network The data from the server are not readable, possibly restart the VR-120 and the router Network not Problems connecting the router Switch on or restart the router...
- Seite 54 Error Messages and General Troubleshooting Error Description Possible cause and remedy No power even though the - The power cable is not connected unit is on - The socket is defective - The fuse in the device is defective - Fault must be repaired by a technician - The power cable is defective No sound - The unit is not on at all...
- Seite 55 Care and transport Care and cleaning of the appliance Before you clean it, disconnect it from the power supply. Use only clean and dry cloths to clean your appliance. If the appliance is very dirty, you can clean the unit with a damp cloth and mild cleaning fluid. Never use liquids such as gasoline, alcohol, petroleum or other solvents.
- Seite 56 Audioblock GmbH Auf der Striepe 3a | 27798 Hude Tel.: +49 (0) 44 84 - 920 090 10 | E-Mail: block@audioblock.com www.audioblock.com...
