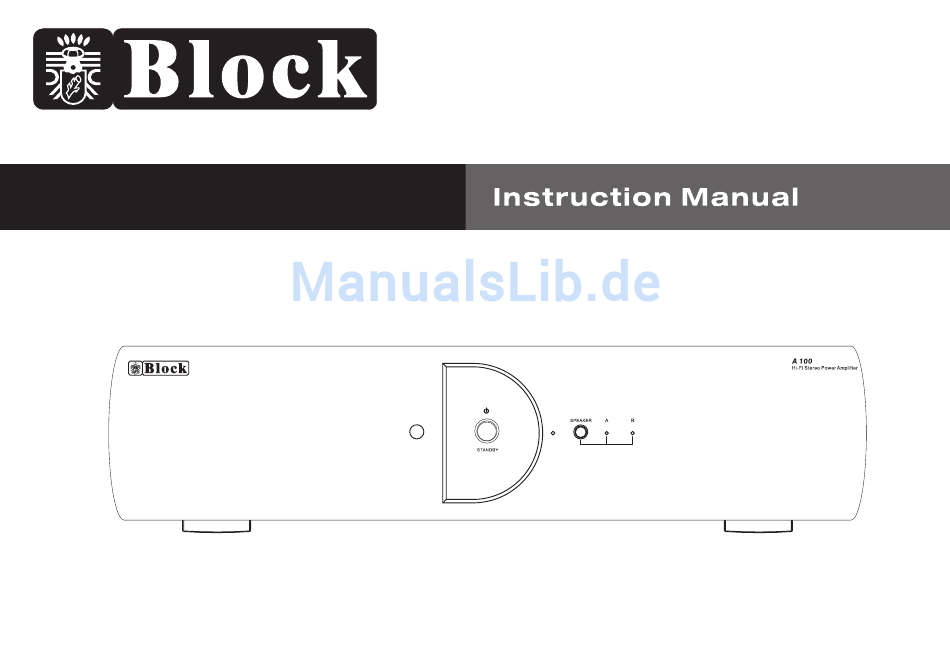

- Seite 1 Bedienungsanleitung 1--10 11--20 Hi-Fi Stereo Power Amplifier A 100 HI-FI Stereo Voll-Verstärker A100...
-
Seite 2: Inhaltsverzeichnis
Anleitung & Inhalt Inhalt Anleitung Herzlichen Glückwunsch zu Ihrem Kauf! Ihr neuer Verstärker A 100 Anleitung und Inhalt - ---------------------------------------------- -------1 ist entwickelt worden, um den Ansprüchen eines High – End Sicherheitshinweise---------------------------------------------------2-4 Produktes zu entsprechen und darauf ausgelegt, Ihnen über viele Jahre ungetrübten Klanggenuss zu bereiten! Fernbedienung------------------------------------------------------------5 Nehmen Sie sich die Zeit, die Anleitung sorgfältig durchzulesen,... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Halten Sie das Gerät fern von Feuchtigkeit Achten Sie darauf, dass keine Gegenstände ins Gerät fallen Bitte halten Sie das Gerät fern von Hitze- quellen. Sorgen Sie für genügend Luftzirkulation bei dem Einbau in einem Rack Nehmen Sie das Gerät vom Netz, wenn es Achten Sie darauf, dass keine Sprays oder lange Zeit nicht genutzt wird Chemie an Ihr Gerät komment... -
Seite 6: Fernbedienung
Fernbedienung Batterien einlegen Sie können Ihren A 100 über die Systemfernbedienung (optional) fern bedienen. Richten Sie von Ihrer Sitzposition aus die Fernbedienung in Richtung Ihres Gerätes. 1. Nehmen Sie die Batterien aus ihrer Verpackung Achtung: 2. Legen Sie die 2 „AAA“ Batterien unter Beachtung der Polarität seitenrichtig ein. -
Seite 7: Bedienung Am Gerät

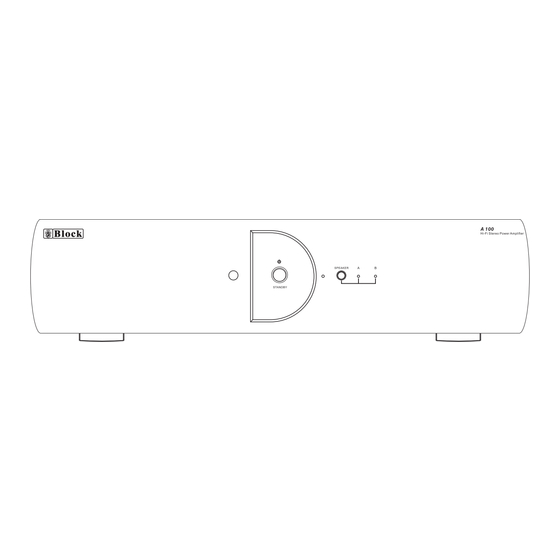

Bedienung am Gerät 1.Fernbedienung Sensor 2.Standby Taste: Mit dieser Taste können sie das Gerät an- und ausschalten. 3.LED Lampe: Die Lampe leuchtet rot, wenn das Gerät ausgeschaltet ist. 4.Lautsprecher 5.Lautsprecher LED Lampe S-6-... -
Seite 8: Anschlüsse Am Gerät
Anschlüsse am Gerät FUSE: T4A 250V Balance Model: A 100 Hi-Fi Stereo Power Amplifier Power Rating: AC 230V 50Hz Max Power Consumption: 500W 1. Power Schalter: Dieser Hauptschalter schaltet das 5. Lautsprecherausgang A: Achten sie darauf, dass +/- Gerät ein oder aus. am Lautsprecher sowie am Gerät übereinstimmen. -
Seite 9: Installation & Anschluss
Installation / Anschluss P 100 (Vor-Verstärker) FUSE:T 500mA 250V Model: P 100 Hi-Fi Stereo Preamplifier Power Rating: AC 230V 50Hz Max Power Consumption: 10W CD Spieler A 100 (Voll-Verstärker) FUSE: T4A 250V Radio R 100 CONTROL AM/FM RDS PLL Tuner Balance Andere Audio Quellen Model: A 100... -
Seite 10: Problembehebung
Problembehebung Fehler Fehler Ursache Ursache Kein Strom -Die Lautsprecherkabel sind verpolt Schwacher Bass und kein Der Hauptschalter ist nicht an Stereo -Das Kabel steckt nicht richtig angeschlossen. Kontrollieren sie ob+an + und – an – angeschlossen ist. -Eine Sicherung ist defekt. In diesem Fall schicken sie das Gerät bitte zu unserem Service. -
Seite 11: Technische Daten
Technische Daten Eingang – Level - Input 47 kOhm Eingangs Impedanz Eingangs Empfindlichkeit 850mV Leistung 2 x 100 Watts RMS @ 8 ohm Frequenzgang 10Hz bis 35kHz (-3dB ) Verzerrung kleiner als 0.05% @ 1 watt Signal – Rausch - Abstand >... -
Seite 12: Introduction & Contents
INTRODUCTION & CONTENTS Introduction Contents Introduction & Contents Congratulations on purchasing this amplifier. It has been developed following an extensive research and development program that has 12,13 culminated in what we regard as an hi-fi product. Safety instructions We trust that this amplifier will give you hours of listening pleasure, Remote control and provide years of unparalleled performance. -
Seite 13: Safety Instructions
SAFETY INSTRUCTIONS Safety Instructions CAUTION: To reduce the risk of electric shock, do not remove any cover. N O U S E R - S E R V I C E A B L E PA R T S I N S I D E , R E F E R A N Y SERVICING TO QUALIFIED SERVICE PERSONNEL. - Seite 14 SAFETY INSTRUCTIONS Notes On Use...
-
Seite 15: Remote Control
REMOTE CONTROL BATTERY INSTALLATION By using the provided remote control unit the A 100 can be controlled from your listening position. To use the remote control unit, point it at the REMOTE SENSOR window of the 1. Remove the battery compartment cover. receiver. -
Seite 16: Front Panel Controls
FRONT PANEL CONTROLS 1. REMOTE SENSOR. 2. STANDBY BUTTON. Press this button to turn to standby mode, press again return to normal mode. 3.LED INDICATOR, it will be turn on in red colour when the unit is in standby mode. 4. -
Seite 17: Rear Panel Connections
REAR PANEL CONNECTIONS FUSE: T4A 250V Balance Model: A 100 Hi-Fi Stereo Power Amplifier Power Rating: AC 230V 50Hz Max Power Consumption: 500W 1. POWER SWITCH: Switches mains power on/off to internal LOUDSPEAKER A OUTPUTS . Please ensure that +/- connections are components, however please note that mains power is still made properly between rear of the amplifier and loudspeakers. -
Seite 18: Making The Connections
MAKING THE CONNECTIONS P 100 (Pre-Amplifier) FUSE:T 500mA 250V Model: P 100 Hi-Fi Stereo Preamplifier Power Rating: AC 230V 50Hz Max Power Consumption: 10W CD PLAYER A 100 (Power-Amplifier) FUSE: T4A 250V TUNER R 100 CONTROL AM/FM RDS PLL Tuner Balance OTHER AUDIO SOURCE Model: A 100... -
Seite 19: Installation And Position
INSTALLATION AND POSITION u n i t u n i t... -
Seite 20: Trouble Shooting
TROUBLE AND SHOOTING CARE AND MAINTENANCE... -
Seite 21: Specifications
SPECIFICATIONS 850mV 2 x 100 watts RMS @ 8 ohms 10Hz to 35kHz (-3dB points) Less than 0.05% @ 1 watt > 95dB > 65dB Max 500W 440 x 330 x 117mm (with feet)
