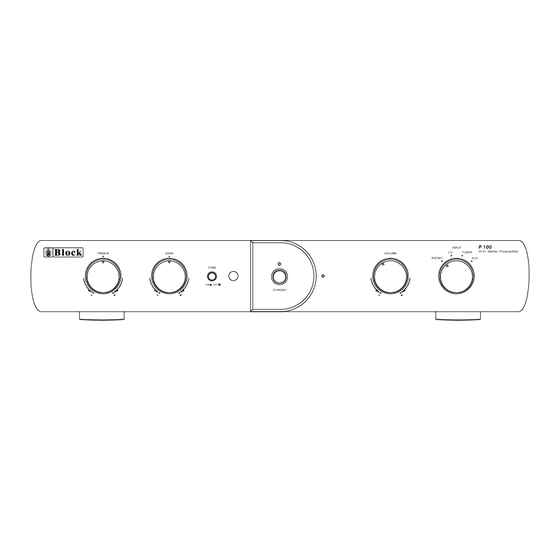

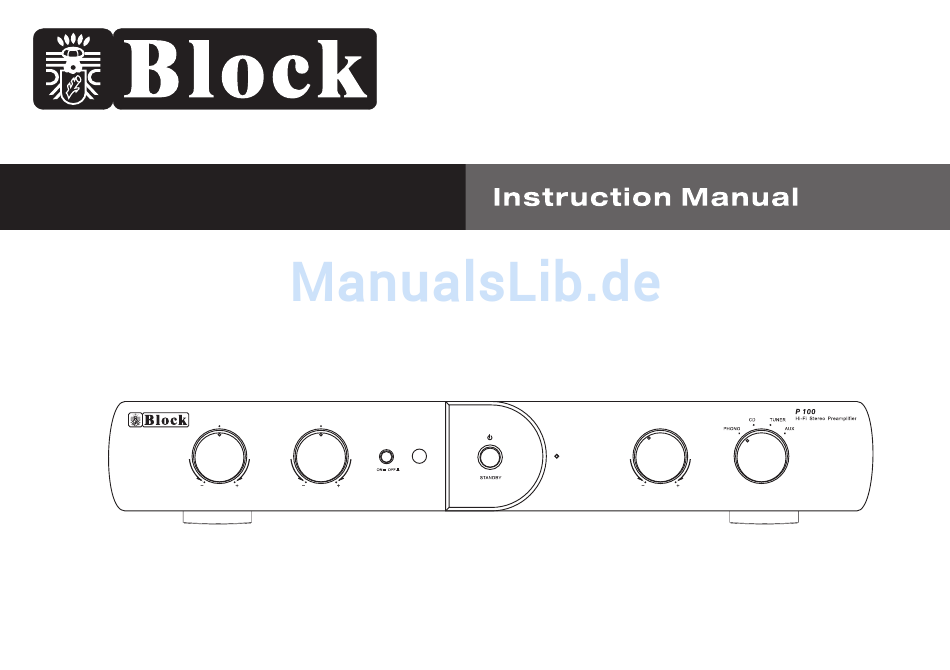

- Seite 1 Bedienungsanleitung 1--10 11--19 Hi-Fi Stereo Pre- Amplifier P 100 HI-FI Stereo Vor-Verstärker P100 INPUT TREBLE BASS VOLUME TONE...
-
Seite 2: Inhaltsverzeichnis
Anleitung & Inhalt Inhalt Anleitung Anleitung und Inhalt - ---------------------------------------------- -------1 Herzlichen Glückwunsch zu Ihrem Kauf! Ihr Vorverstärkers P 100 ist entwickelt worden, um den Ansprüchen eines High – End Sicherheitshinweise---------------------------------------------------2-4 Produktes zu entsprechen und darauf ausgelegt, Ihnen über viele Jahre ungetrübten Klanggenuss zu bereiten! Fernbedienung------------------------------------------------------------5 Nehmen Sie sich die Zeit, die Anleitung sorgfältig durchzulesen,... -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Halten Sie das Gerät fern von Feuchtigkeit Achten Sie darauf, dass keine Gegenstände ins Gerät fallen Bitte halten Sie das Gerät fern von Hitze- quellen. Sorgen Sie für genügend Luftzirkulation bei dem Einbau in einem Rack Nehmen Sie das Gerät vom Netz, wenn es Achten Sie darauf, dass keine Sprays oder lange Zeit nicht genutzt wird Chemie an Ihr Gerät komment... -
Seite 6: Fernbedienung
Fernbedienung Batterien einlegen Sie können Ihren P 100 über die Systemfernbedienung (optional) fern bedienen. Richten Sie von Ihrer Sitzposition aus die Fernbedienung in Richtung Ihres Gerätes. 1. Nehmen Sie die Batterien aus ihrer Verpackung Achtung: 2. Legen Sie die 2 „AAA“ Batterien unter Beachtung der Polarität seitenrichtig ein. -
Seite 7: Bedienung Am Gerät
Bedienung am Gerät INPUT TREBLE BASS VOLUME TONE 1.Hochton Einstellung: Hiermit können sie den Hochton regeln. 6. Led Lampe: Die Lampe leuchtet rot, wenn das 2.Bass Einstellung: Hiermit können sie den Bass regeln. Gerät ausgeschaltet ist. 3.Ton direkt Taste 7. Lautstärke Reglung: Mit diesem Regler können 4.Fernbedienung Sensor sie Lautstärke regeln. -
Seite 8: Anschlüsse Am Gerät
Anschlüsse am Gerät FUSE:T 500mA 250V Model: P 100 Hi-Fi Stereo Preamplifier Power Rating: AC 230V 50Hz Max Power Consumption: 10W 1. Power Schalter: Dieser Hauptschalter schaltet das 5. Analoger Ausgang zum P 100 Gerät ein oder aus. 6. AUX Eingang Beachten Sie: Wenn dieser Schalter auf aus steht, 7. -
Seite 9: Installation & Anschluss
Installation / Anschluss P 100 (Vor-Verstärker) FUSE:T 500mA 250V Model: P 100 Hi-Fi Stereo Preamplifier Power Rating: AC 230V 50Hz Max Power Consumption: 10W CD Spieler A 100 (Voll-Verstärker) FUSE: T4A 250V Radio R 100 CONTROL AM/FM RDS PLL Tuner Balance Andere Audio Quellen Model: A 100... -
Seite 10: Problembehebung
Problembehebung Fehler Fehler Ursache Ursache Kein Strom -Die Lautsprecherkabel sind verpolt Schwacher Bass und kein Der Hauptschalter ist nicht an Stereo -Das Kabel steckt nicht richtig angeschlossen. Kontrollieren sie ob+an + und – an – angeschlossen ist. -Eine Sicherung ist defekt. In diesem Fall schicken sie das Gerät bitte zu unserem Service. -
Seite 11: Technische Daten
Technische Daten Plattenspieler - Eingang Eingangs Empfindlichkei 5mV(MM) 0.2mV(MC) Line – Level - Eingänge 300mV Eingangs Empfindlichkeit (CD, Radio, AUX) Line – Level - Ausgang Maximaler Ausgang 850mV Ton Regelung Hochton +/- 6dB @ 10K Hz (+0, -3dB) Bass +/- 6dB @ 100 Hz (+0, -3dB) Frequenzgang 10Hz bis 35 kHz Verzerrung... -
Seite 12: Introduction & Contents
INTRODUCTION & CONTENTS Introduction Contents Introduction & Contents Congratulations on purchasing this pre-amplifier. It has been developed following an extensive research and development program 12,13 that has culminated in what we regard as an hi-fi product. Safety instructions We trust that this amplifier will give you hours of listening pleasure, Remote control and provide years of unparalleled performance. -
Seite 13: Safety Instructions
SAFETY INSTRUCTIONS Safety Instructions CAUTION: To reduce the risk of electric shock, do not remove any cover. N O U S E R - S E R V I C E A B L E PA R T S I N S I D E , R E F E R A N Y SERVICING TO QUALIFIED SERVICE PERSONNEL. - Seite 14 SAFETY INSTRUCTIONS Notes On Use...
-
Seite 15: Remote Control
REMOTE CONTROL BATTERY INSTALLATION By using the provided remote control unit the P 100 can be controlled from your listening position. To use the remote control unit, point it at the REMOTE SENSOR window of the 1. Remove the battery compartment cover. receiver. -
Seite 16: Front Panel Controls
FRONT PANEL CONTROLS INPUT TREBLE BASS VOLUME TONE 1. TREBLE KNOB. Adjust treble level. .LED INDICATOR, it will be turn on in red colour when the unit is in standby mode. 2. BASS KNOB. Adjust bass level. 7. VOLUME KNOB. Adjust volume level. 3.TONE ON/OFF SWITCH. -
Seite 17: Rear Panel Connections
REAR PANEL CONNECTIONS FUSE:T 500mA 250V Model: P 100 Hi-Fi Stereo Preamplifier Power Rating: AC 230V 50Hz Max Power Consumption: 10W 1. POWER SWITCH: Switches mains power on/off to internal SIGNAL OUTPUT JACK. components, however please note that mains power is still applied to this unit even though this switch may be off. -
Seite 18: Making The Connections
MAKING THE CONNECTIONS P 100 (Pre-Amplifier) FUSE:T 500mA 250V Model: P 100 Hi-Fi Stereo Preamplifier Power Rating: AC 230V 50Hz Max Power Consumption: 10W CD PLAYER A 100 (Power-Amplifier) FUSE: T4A 250V TUNER R 100 CONTROL AM/FM RDS PLL Tuner Balance OTHER AUDIO SOURCE Model: A 100... -
Seite 19: Trouble Shooting
TROUBLE AND SHOOTING CARE AND MAINTENANCE... -
Seite 20: Specifications
SPECIFICATIONS 5mV(MM) 0.2mV(MC) 300mV (CD, TUNER, AUX) 850mV SIGNAL OUT +/- 6dB @ 10K Hz (+0, -3dB) +/- 6dB @ 100 Hz (+0, -3dB) 10Hz to 35KHz Less than 0.05% > 88dB > 59dB MAX 10W 440 x 330 x 79mm (with feet)
