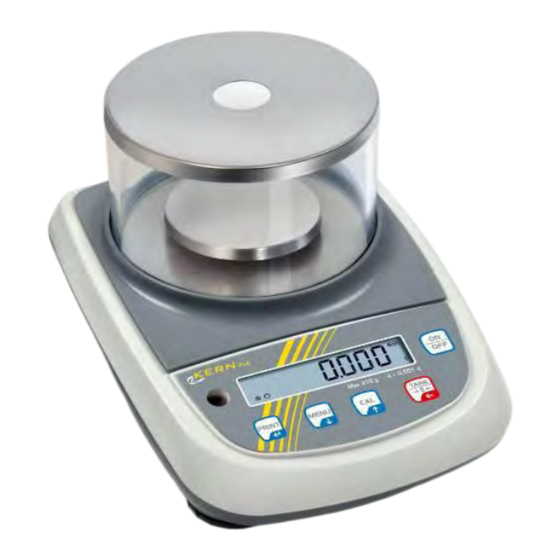

- Seite 1 KERN & Sohn GmbH Betriebsanleitung Präzisionswaage KERN PLE 4200-2N Version 2.2 02/2012 PLE-N-BA-d-1222 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 2: Inhaltsverzeichnis
PLE-N KERN Version 2.2 02/2012 Betriebsanleitung Präzisionswaagen Inhaltsverzeichnis Technische Daten ..................4 Konformitätserklärung .................. 5 Grundlegende Hinweise (Allgemeines) ............6 Bestimmungsgemäße Verwendung ............... 6 Sachwidrige Verwendung ..................6 Gewährleistung ......................6 Prüfmittelüberwachung ................... 6 Grundlegende Sicherheitshinweise ............. 7 Hinweise in der Betriebsanleitung beachten ............7 Ausbildung des Personals .................. - Seite 3 Basisbetrieb ....................15 Benutzermenü ....................16 Wägeeinheit ......................19 Datenausgabetyp ....................20 Baudrate ........................21 Auto Zero .........................22 Filter .........................24 Stillstandskontroll-Anzeige ..................25 Hinterleuchtung der Anzeige .................26 Automatische Abschaltfunktion „AUTO OFF“in Stand-by Modus ......27 Anwendermenü .................... 28 10.1 Stückzählen ......................29 10.1.1 Umschalten zwischen Stückzahl- und Gewichtsanzeige ............. 31 10.1.2 Automatische Referenzoptimierung ..................
-
Seite 4: Technische Daten
1 Technische Daten KERN PLE 420-3N PLE 4200-2N Wägebereich (Max) 420 g 4200 g Ablesbarkeit (d) 0.001 g 0.01 g Reproduzierbarkeit 0.002 g 0.02 g Linearität ± 0.004 g ± 0.04 g Einschwingzeit (typisch) 2 sec 2 sec Mindeststückgewicht bei 0.005 g... -
Seite 5: Konformitätserklärung
EN 61000-3-3 (1995) + A1 (2001) + A2 (2005) 2006/95/EC EN 61010-1 (2001) Date: 01.02.2011 Signature: KERN & Sohn GmbH Management KERN & Sohn GmbH, Ziegelei 1, D-72336 Balingen, Tel. +49-[0]7433/9933-0,Fax +49-[0]7433/9933-149 PLE-N-BA-d-1222 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 6: Grundlegende Hinweise (Allgemeines)
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Homepage (www.kern-sohn.com) verfügbar. Im akkreditierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüfgewich- te und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 7: Grundlegende Sicherheitshinweise
Hinweise in der Betriebsanleitung beachten Lesen Sie diese Betriebsanleitung vor der Aufstellung und In- betriebnahme sorgfältig durch, selbst dann, wenn Sie bereits über Erfahrungen mit KERN-Waagen verfügen. Ausbildung des Personals Das Gerät darf nur von geschulten Mitarbeitern bedient und gepflegt werden. -
Seite 8: Auspacken, Aufstellung Und Inbetriebnahme
6 Auspacken, Aufstellung und Inbetriebnahme Aufstellort, Einsatzort Die Waagen sind so konstruiert, dass unter den üblichen Einsatzbedingungen zuver- lässige Wägeergebnisse erzielt werden. Exakt und schnell arbeiten Sie, wenn Sie den richtigen Standort für Ihre Waage wäh- len. Beachten Sie deshalb am Aufstellort folgendes: Waage auf eine stabile, gerade Fläche stellen;... -
Seite 9: Lieferumfang/Serienmäßiges Zubehör
6.2.2 Lieferumfang/Serienmäßiges Zubehör Waage, Wägeplatte Netzgerät Windschutz Betriebsanleitung Geräteübersicht 1. Wägeplatte 2. RS232C- Schnittstelle 3. Fussschrauben 4. Anschluss Netzadapter PLE-N-BA-d-1222 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com... -
Seite 10: Bedienungselemente
Bedienungselemente 6.4.1 Anzeigenübersicht 6.4.2 Tastaturübersicht Taste Bezeichnung kurzer Tastendruck langer Tastendruck bis das akustische Signal verstummt Anwendermenü Benutzermenü aufrufen aufrufen MENU-Taste/ Benutzermenü Menüpunkte anwählen verlassen - vorwärts blättern Anzeige umschalten Pfeiltaste numerische Eingabe - rückwärts blättern Ein-/Ausschalten ON/OFF-Taste Anwendermenü verlassen CAL-Taste/ Justieren Menüpunkte anwählen - rückwärts blättern... -
Seite 11: Stromversorgung Anschließen Und Einschalten
Stromversorgung anschließen und einschalten Vor Anschluss des Netzadapters prüfen, ob der aufgedruckte Spannungswert mit der örtlichen Spannung übereinstimmt. Nur KERN-Original Netzadapter verwenden. Die Verwendung anderer Fabrikate bedarf der Zustimmung von KERN. Netzadapter in Netzadapterbuchse der Waage einstecken und ans Netz an- schließen. -
Seite 12: Anschluss Von Peripheriegeräten
Vor Anschluss oder Trennen von Zusatzgeräten (Drucker, PC) an die Datenschnitt- stelle muss die Waage unbedingt vom Netz getrennt werden. Verwenden Sie zu Ihrer Waage ausschließlich Zubehör und Peripheriegeräte von KERN, diese sind optimal auf Ihre Waage abgestimmt. Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, muss die Waage ihre Betriebstemperatur ( siehe Anwärmzeit Kap. -
Seite 13: Justierung Mit Empfohlenem Justiergewicht (Werkseinstellung)
7.1.1 Justierung mit empfohlenem Justiergewicht (Werkseinstellung) Gewichtswert des erforderlichen Justiergewichtes siehe Kap. 1 „Techn. Daten“. Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. CAL-Taste drücken. Warten bis der Gewichtswert des erforderlichen Justiergewichtes blinkend ein- geblendet wird. ... -
Seite 14: Justierung Mit Gewichten Anderer Nennwerte
Die Justierung ist auch mit Gewichten anderer Nennwerte möglich, messtechnisch aber nicht immer optimal, mögliche Justierpunkte siehe Tab. 1. Infos zu Justiergewichten finden Sie im Internet unter: http://www.kern-sohn.com Darauf achten, dass sich keine Gegenstände auf der Wägeplatte befinden. CAL-Taste drücken und gedrückt halten bis das akustische Signal verstummt. -
Seite 15: Basisbetrieb
8 Basisbetrieb Im Stand-by Modus. ON/OFF-Taste drücken. Einschalten Sobald die Gewichtsanzeige erscheint, ist die Waage wägebereit. Ausschalten ON/OFF-Taste drücken, die Waage kehrt zurück in den Stand- by Modus. Wägegut auflegen Einfaches Wägen Warten, bis Stabilitätsanzeige [ ] erscheint ... -
Seite 16: Benutzermenü
9 Benutzermenü Im Benutzermenü lassen sich Einstellungen der Waage ändern. Damit kann die Waage individuell an Ihre Anforderungen angepasst werden. Werksseitig ist das Benutzermenü so eingestellt, dass in aller Regel keine Änderun- gen vorzunehmen sind, nur bei besonderen Einsatzbedingungen. Navigation im Menü Einstieg ins Menü... - Seite 17 Menü-Übersicht Menüpunkt Anzeige Auswahl Beschreibung Wägeeinheit Units Gramm Gram (siehe Kap. 9.1) Carat Carat Unze Ounce Pound Pound Pennyweight PEnn Troy Unze OuncEtr Grain GrAin Tael Hongkong tAEL Hon Tael Singapur tAEL SGP Tael R.O.C. tAEL roc Momme Momme Datenausgabetyp PC-Prtr PC cont Fortlaufende Ausgabe...
- Seite 18 Hinterleuchtung der An- Hinterleuchtung eingeschaltet zeige (siehe Kap. 9.7) Hinterleuchtung ausgeschaltet Hinterleuchtung schaltet sich 3 Sekunden nach Erreichen eines stabilen Wägewertes automa- Auto tisch ab. Bei Gewichtsänderung oder Tastendruck wird die Hinterleuchtung wieder automa- tisch eingeschaltet. Automatische Abschalt- time off disab AUTO-OFF ausgeschaltet funktion „AUTO OFF“...
-
Seite 19: Wägeeinheit
Wägeeinheit Die Waage kann je nach Anforderung in verschiedene Einheiten umgeschaltet wer- den. Die selektierte Gewichtseinheit bleibt auch nach Trennung vom Netz bestehen. Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. Der erste Menüpunkt „units“ wird angezeigt. ... -
Seite 20: Datenausgabetyp
Datenausgabetyp Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste ... -
Seite 21: Baudrate
Baudrate Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste ... -
Seite 22: Auto Zero
Auto Zero Unter diesem Menüpunkt kann die automatische Nullpunktkorrektur ein- oder ausge- schaltet werden. Im eingeschalteten Zustand wird der Nullpunkt bei Drift oder bei Verschmutzungen automatisch korrigiert. Hinweis: Werden kleine Mengen vom Wägegut entnommen oder zugeführt, so können durch die in der Waage vorhandene „Stabilitätskompensation“ falsche Wägeergebnisse angezeigt werden! (z.B. - Seite 23 Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste Au0 OFF = Auto Zero ausgeschaltet Au0 1 = Auto Zero-Bereich ± ½ Digit Au0 2 = Auto Zero-Bereich ± 3 Digits Au0 3 = Auto Zero-Bereich ±...
-
Seite 24: Filter
Filter Unter diesem Menüpunkt kann die Waage an bestimmte Umgebungsbedingungen und Messzwecke angepasst werden. Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. ... -
Seite 25: Stillstandskontroll-Anzeige
Stillstandskontroll-Anzeige Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste Stab 1: Stillstandskontrolle schnell - sehr ruhiger Aufstellungsotr Stab 2: Stillstandskontrolle schnell + genau - ruhiger Aufstellungsort... -
Seite 26: Hinterleuchtung Der Anzeige
Hinterleuchtung der Anzeige Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste Hinterleuchtung eingeschaltet Hinterleuchtung ausgeschaltet... -
Seite 27: Automatische Abschaltfunktion „Auto Off"In Stand-By Modus
Automatische Abschaltfunktion „AUTO OFF“in Stand-by Mo- Im Wägemodus MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit den Pfeiltasten gewünschte Einstellung auswählen. Vorwärts blättern mit MENU-Taste Rückwärts blättern mit CAL-Taste disab... -
Seite 28: Anwendermenü
10 Anwendermenü Im Anwendermenü können folgende Betriebsarten aktiviert/deaktiviert werden: Count Stückzählen Dens Dichtbestimmung von Feststoffen/Flüssigkeiten Wägen mit Toleranzbereich Prozentbestimmung Perc M Load Spitzenwertfunktion Navigation im Menü: Einstieg ins Menü Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“... -
Seite 29: Stückzählen
10.1 Stückzählen Bevor die Waage Teile zählen kann, muss sie das durchschnittliche Stückgewicht, die so genannte Referenz kennen. Dazu muss eine bestimmte Anzahl der zu zäh- lenden Teile aufgelegt werden. Die Waage ermittelt das Gesamtgewicht und teilt es durch die Anzahl der Teile, die so genannte Referenzstückzahl. Auf Basis des be- rechneten durchschnittlichen Stückgewichts wird anschließend die Zählung durchge- führt. - Seite 30 Falls keine Referenz gebildet werden konnte, weil das Wägegut zu insta- bil oder das Referenzgewicht zu klein war, wird während der Referenzer- mittlung folgende Anzeige eingeblendet: ERR04 = kleinstes Zählgewicht unterschritten Add SMP=Wenn die aufgelegte Stückzahl für eine korrekte Refe- renzermittlung zu klein ist müssen weitere Teile wie folgt aufgelegt werden.
-
Seite 31: Umschalten Zwischen Stückzahl- Und Gewichtsanzeige
10.1.1 Umschalten zwischen Stückzahl- und Gewichtsanzeige Wägegut auflegen und Stückzahl ablesen. MENU-Taste drücken, das Gesamtgewicht der aufgelegten Teile wird angezeigt. oder MENU-Taste drücken und gedrückt halten bis das akustische Signal verstummt, das durchschnittliche Stückgewicht eines Einzelteils wird angezeigt. ... -
Seite 32: Numerische Eingabe Des Referenzgewichts
10.1.3 Numerische Eingabe des Referenzgewichts Ist das Referenzgewicht/Stück bekannt, kann dieses über die Zifferntasten eingege- ben werden. Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. Mit PRINT-Taste bestätigen, die aktuelle Referenzstückzahl wird angezeigt. Mit den Pfeiltasten manual auswählen. ... -
Seite 33: Dichtebestimmung (Hydrostatische Wägung)
10.2 Dichtebestimmung (Hydrostatische Wägung) Die Dichte ist das Verhältnis Gewicht [g] : Volumen [cm ]. Das Gewicht ergibt sich durch Wägung der Probe an Luft. Das Volumen bestimmt man aus dem Auftrieb [g] der in eine Flüssigkeit getauchten Probe. Die Dichte [g/cm ] dieser Flüssigkeit ist be- kannt (Archimedisches Prinzip). - Seite 34 Die Anzeige zur Gewichtsbestimmung der „Probe in Luft“ wird angezeigt. Mit PRINT-Taste bestätigen. Falls nötig tarieren und Probe auflegen. Warten Sie bis die Gewichtsanzeige der Waage stabil ist, dann PRINT -Taste drücken. „WEI AIR“ wird blinkend angezeigt. ...
-
Seite 35: Dichtebestimmung Von Flüssigkeiten
10.2.2 Dichtebestimmung von Flüssigkeiten Probenflüssigkeit in ein Gefäß z.B. Becherglas füllen. Probenflüssigkeit solange temperieren bis die Temperatur konstant ist. Glassenkkörper mit bekannter Dichte bereit stellen Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. ... - Seite 36 Die Anzeige zur Gewichtsbestimmung des „Glassenkkörpers in Luft“ wird ange- zeigt. Mit PRINT-Taste bestätigen. Falls nötig tarieren und Senkköper mittig einhängen. Warten Sie bis die Gewichtsanzeige der Waage stabil ist, dann PRINT -Taste drücken. „WEI AIR“ wird blinkend angezeigt. ...
-
Seite 37: Wägen Mit Toleranzbereich
10.3 Wägen mit Toleranzbereich Sie können einen oberen und einen unteren Grenzwert festlegen und damit sicher- stellen, dass das eingewogene Wägegut genau innerhalb der festgelegten Toleranz- grenzen liegt. Die Anzeige [L], [ok] oder [H] zeigt an, ob das Wägegut sich innerhalb der zwei To- leranzgrenzen befindet. - Seite 38 Mit der MENU-Taste gewünschte Einstellung auswählen Beep off Signalton ausgeschaltet Beep on Signalton eingeschaltet, wenn Wägegut im Toleranzbereich Mit PRINT-Taste bestätigen. Die Waage befindet sich nun im Kontrollwägemodus. Wägegut auflegen, die Toleranzkontrolle wird gestartet. Zurück in den Wägemodus ...
-
Seite 39: Prozentbestimmung
10.4 Prozentbestimmung Die Prozentbestimmung ermöglicht die Gewichtsanzeige in Prozent, bezogen auf ein Referenzgewicht. 10.4.1 Eingabe des Referenzgewichts durch Wägung Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. ... -
Seite 40: Numerische Eingabe Des Referenzgewichts
10.4.2 Numerische Eingabe des Referenzgewichts Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste wiederholt drücken Mit PRINT-Taste bestätigen, die aktuelle Einstellung wird angezeigt. Mit MENU-Taste „PErc n“ auswählen Mit PRINT-Taste bestätigen, Anzeige zur Eingabe des Referenzgewichts er- scheint. -
Seite 41: Spitzenwertfunktion
10.5 Spitzenwertfunktion Diese Funktion zeigt den höchsten Lastwert (Spitzenwert) einer Wägung an. Der Spitzenwert bleibt solange in der Anzeige stehen, bis er gelöscht wird. Im Wägemodus MENU-Taste drücken. Der erste Menüpunkt „count“ wird ange- zeigt. MENU-Taste wiederholt drücken ... -
Seite 42: Datenausgang Rs 232C
8 Datenbits, 1 Stoppbit, kein Paritätsbit Baudrate wählbar auf 1200 - 9600 Baud Bei Betrieb mit Schnittstelle ist der fehlerfreie Betrieb nur mit dem entsprechen- den KERN- Schnittstellenkabel (max. 2m) sichergestellt 11.2 Pinbelegung des Waagenausgangssteckers Pin 2: Tx Signal... -
Seite 43: Schnittstelle
11.3 Schnittstelle Waage - PC 25-polig Waage Waage - PC 9-polig Waage Waage - Drucker Drucker Waage Dateneingang 11.4 Datentransfer Der Datensatz besteht auf folgenden 14 Zeichen: 1. Zeichen Vorzeichen -/Leerzeichen (Wägewert) 2-9. Zeichen Gewicht oder sonstige Daten 10-12. Zeichen Wägeeinheit 13. -
Seite 44: Formate Der Datenübertragung
11.5 Formate der Datenübertragung Bei stabilem Gewicht wird das Format nach Drücken der PRINT-Taste übertragen. Wägemodus (Fortlaufende Ausgabe und Fernsteuerbefehl) 1° 2° 3° 4° 5° 6° 7° 8° 9° 10° 11° 12° 13° 14° 15°r Sta- Zeichen Gewicht Wägeeinheit bilität Dichtebestimmung (nur Fernsteuerbefehl) 1°... -
Seite 45: Fernsteuerbefehle
Für die Kommunikation zwischen Waage und Drucker müssen folgende Bedingun- gen erfüllt sein: Waage mit einem geeigneten Kabel mit der Schnittstelle eines Druckers ver- binden. Der fehlerfreie Betrieb ist nur mit dem entsprechenden KERN- Schnittstellenkabel sichergestellt. Baudrate von Waage und Drucker müssen übereinstimmen, siehe Kap. 9.3. - Seite 46 Ausdruckbeispiele: Wägemodus/Spitzenwertfunktion ………. 22.000 g Dichtebestimmung d= 2.80066 g/cm3d Messwert „Dichte“ Stückzählen Weight: 300.000 g PMU: 3.000 g Anzahl Teile Weight Gewicht der aufgelegten Teile Durchschnittliches Teilegewicht Prozentbestimmung Perc. 20 % Weight: 30.000 g Perc Anzeigewert in [%] Weight Anzeigewert in [g] PLE-N-BA-d-1222 PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
-
Seite 47: Fehlermeldungen
Lose Probenreste/Pulver können vorsichtig mit einem Pinsel oder Handstaubsauger entfernt werden. Verschüttetes Wägegut sofort entfernen. 13.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Vor dem Öffnen vom Netz trennen. 13.3 Entsorgung Die Entsorgung von Verpackung und Gerät ist vom Betreiber nach gültigem nationa- lem oder regionalem Recht des Benutzerortes durchzuführen. -
Seite 48: Kleine Pannenhilfe
14 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Hilfe: Störung Mögliche Ursache Die Gewichtsanzeige Die Waage ist nicht eingeschaltet. leuchtet nicht. Die Verbindung zum Netz ist unterbrochen (Netz- kabel nicht eingesteckt/defekt). - Seite 49 Hinweis gemäß Batterieverordnung – BattV QYP 05 (Rev. 1.0) Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet.
