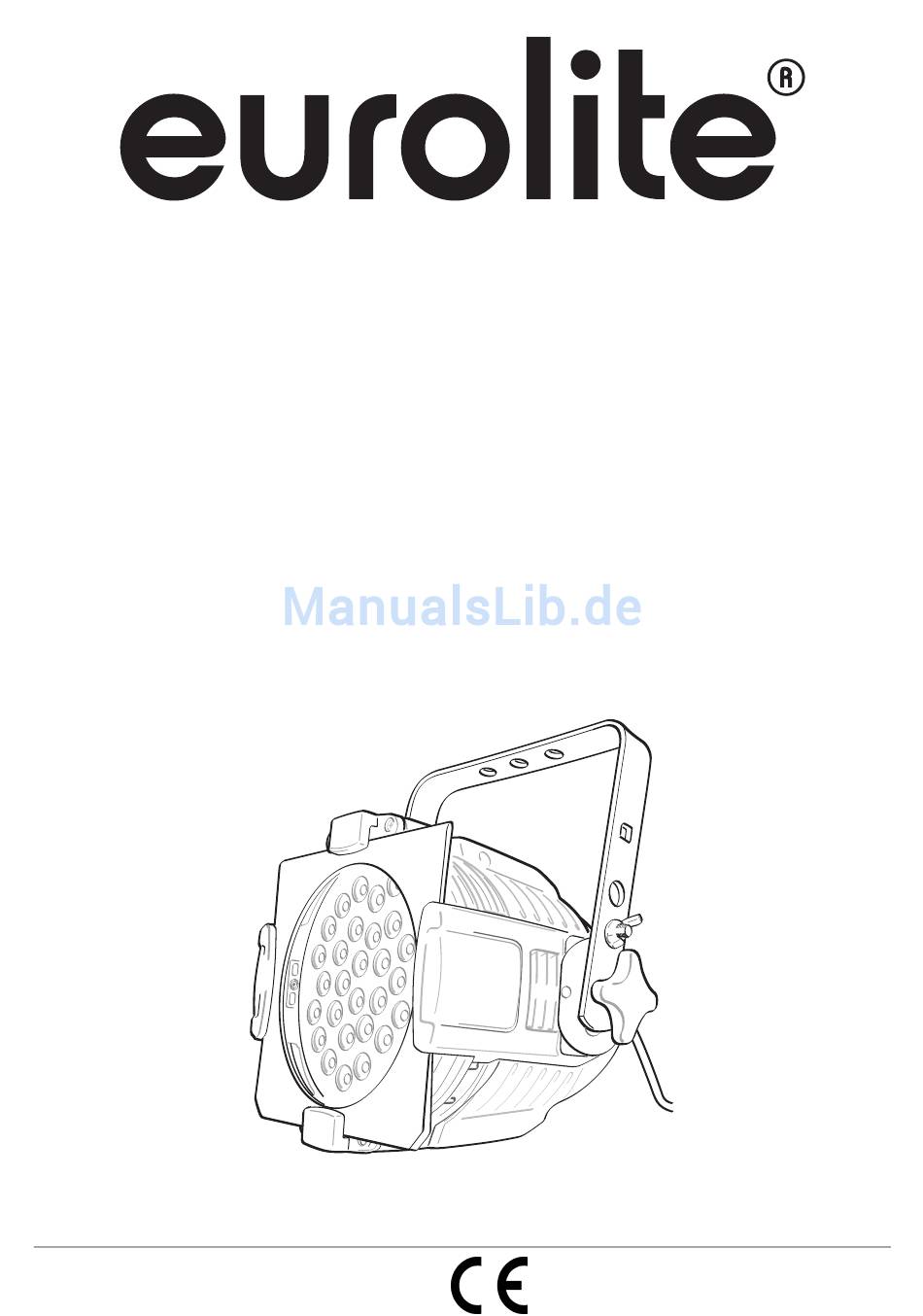

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED ML-56 BCL 36 x 4W © Für weiteren Gebrauch aufbewahren! Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers: 51913680, 51913681 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/27 00071964.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED ML-56 BCL 36X4W entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist nur für den Anschluss an 230 V, 50 Hz Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Gerätebeschreibung
6/27 00071964.DOC, Version 1.0... -
Seite 7: Installation
INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 8: Anschluss Ans Netz
Es dürfen nur Sicherungsseile und Schnellverbindungsglieder gemäß DIN 56927, Schäkel gemäß DIN EN 1677-1 und BGV C1 Kettbiner eingesetzt werden. Die Fangseile, Schnellverbindungsglieder, Schäkel und Kettbiner müssen auf Grundlage der aktuellsten Arbeitsschutzbestimmungen (z. B. BGV C1, BGI 810-3) ausreichend dimensioniert sein und korrekt angewendet werden. Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. -
Seite 9: Bedienung
Standalone-Modus Der LED ML-56 BCL 36X4W lässt sich im Standalone-Betrieb ohne Controller einsetzen. Trennen Sie dazu den EUROLITE LED ML-56 BCL 36X4W vom Controller. Control Board Das Control Board bietet mehrere Möglichkeiten: so lassen sich z. B. die DMX-Startadresse eingeben oder die Helligkeit einstellen. - Seite 10 Drücken Sie die MODE-Taste und wählen Sie CHANNEL. Drücken Sie die ENTER-Taste. Über die UP- /DOWN-Taste stellen Sie den DMX-Kanal-Modus CH02, CH05 oder CH06 ein. Durch Drücken der ENTER- Taste können Sie die Auswahl bestätigen. Helligkeit und Strobe-Geschwindigkeit: Um die Helligkeit der LED und die Strobe-Geschwindigkeit einzustellen, drücken Sie die MODE-Taste bis das Display DIMMER anzeigt.
-
Seite 11: Master / Slave Modus
gewünschten vorprogrammierten Farbtemperaturwert (CT:1 – CT:17) über die UP- oder DOWN-Taste aus. Drücken Sie die ENTER-Taste um die Strobe-Geschwindigkeit zu wählen. Über die UP- oder DOWN-Taste können Sie die gewünschten Werte eingeben. CT von 01 bis 17, von warmweiß zu kaltweiß. Strobe (Flash) von 01 bis 99, zunehmende Geschwindigkeit. -
Seite 12: Kanal-Modus (Vorgabewert)
Kanal: Wert: Funktion: 000 – 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Steuerkanal 2 - Dimmer WW (warmweiß) Kanal: Wert: Funktion: 000 – 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % 5-Kanal-Modus Steuerkanal 1 - Dimmer CW (kaltweiß) Kanal: Wert: Funktion:... -
Seite 13: Reinigung Und Wartung
Kanal: Wert: Funktion: 000 – 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Steuerkanal 2 - Dimmer WW (warmweiß) Kanal: Wert: Funktion: 000 – 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % Steuerkanal 3 - Masterdimmer Kanal: Wert: Funktion:... -
Seite 14: Sicherungswechsel
LEBENSGEFAHR! Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen! Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel zur Reinigung verwenden! Im Geräteinneren befinden sich außer der Sicherung keine zu wartenden Teile. Wartungs- und Service- arbeiten sind ausschließlich dem autorisierten Fachhandel vorbehalten! Sicherungswechsel Wenn die Feinsicherung des Gerätes defekt ist, darf diese nur durch eine Sicherung gleichen Typs ersetzt... -
Seite 15: Technische Daten
51913691 Farbfilterrahmen für LED ML-56, schwarz 51913692 Flügelbegrenzer LED ML-56 Spot silber 51913697 Flügelbegrenzer LED ML-56 Spot scwarz 51913698 EUROLITE DMX Operator 192 Kanäle 70064520 EUROLITE LED PC-Control 512 51860150 EUROLITE LED PC-Control 1024 51860160 EUROLITE TH-200S Theaterhaken, silber 58000740... -
Seite 16: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED ML-56 BCL 36x4W.If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. - Seite 17 Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet.
-
Seite 18: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects. This product is only allowed to be operated with an alternating voltage of 230 V, 50 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 19: Description
19/27 00071964.DOC, Version 1.0... - Seite 20 The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails.
-
Seite 21: Connection With The Mains
Pull the safety bond through the hole in the mounting-bracket and over the trussing system or a safe fixation spot. Insert the end in the quick link and tighten the safety screw. The maximum drop distance must never exceed 20 cm. A safety bond which already held the strain of a crash or which is defective must not be used again. -
Seite 22: Operation
The device has two operating modes. It can be operated in Stand Alone or in DMX-controlled mode. Stand-alone mode In the stand-alone mode, you can do without a controller. Disconnect the EUROLITE LED ML-56 BCL 36X4W from the controller. Control Board The Control Board offers several features: you can simply set the starting address or the brightness. -
Seite 23: Master/Slave-Operation
Dimmer curves (8 types): Press the MODE button until the display shows DIMMER. Press the ENTER button. You can select the dimmer CURVE: 01-08 via the UP or DOWN buttons (s. illustration). Confirm your choice by pressing ENTER. Dimming Curve options: Linear LINEAR: the increase in light intensity appear to be linear as DMX value is increased. -
Seite 24: Dmx-Controlled Operation
DMX-controlled operation The device has 3 DMX channel modes. The Control Board allows you, as described above, to assign the DMX-Mode. You can control the devices individually via your DMX-controller. Every DMX-channel has a different occupation with different features. The Control Board allows you to assign the DMX fixture address, which is defined as the first channel from which the LED ML-56 BCL 36X4W will respond to the controller. - Seite 25 Control-channel 4 - Strobe Channel: Value: Function: 000 – 000 No function 001 – 255 Strobe-effect with increasing speed Control-channel 5 - Preset color temperatures Channel: Value: Function: Dimmer (depending of the control-channels 1 + 2) 1-15 Color temperature 1 warm 16-30 Color temperature 2...
-
Seite 26: Cleaning And Maintenance
Control-channel 5 - Preset color temperatures Channel: Value: Function: Dimmer (depending of the control-channels 1 + 2) 1-15 Color temperature 1 warm 16-30 Color temperature 2 31-45 Color temperature 3 46-60 Color temperature 4 61-75 Color temperature 5 76-90 Color temperature 6 91-105 Color temperature 7 106-120 Color temperature 8 121-135 Color temperature 9... -
Seite 27: Technical Specifications
Color filter frame for LED ML-56, black 51913692 Barn doors LED ML-56 spot silver 51913697 Barn doors LED ML-56 spot black 51913698 EUROLITE DMX Operator 192 channels 70064520 EUROLITE LED PC-Control 512 51860150 EUROLITE LED PC-Control 1024 51860160 EUROLITE TH-200S Theatre hook, silver...
