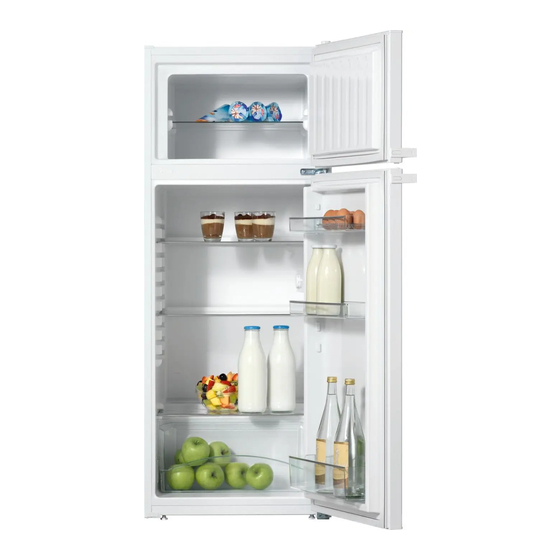

Miele KT 12410 S Gebrauchs- Und Montageanweisung

Kühl-gefrier-kombination
Inhaltsverzeichnis

Werbung

Gebrauchs- und Montageanweisung
Kühl-Gefrier-Kombination
KT 12410 S
KT 12510 S
de - DE
Lesen Sie unbedingt die Ge-
brauchsanweisung vor Aufstellung -
Installation - Inbetriebnahme.
Dadurch schützen Sie sich und
vermeiden Schäden an Ihrem Gerät.
M.-Nr. 07 932 560

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Miele KT 12410 S

  • Seite 1 Gebrauchs- und Montageanweisung Kühl-Gefrier-Kombination KT 12410 S KT 12510 S de - DE Lesen Sie unbedingt die Ge- brauchsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. M.-Nr. 07 932 560...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Gerätebeschreibung ..........4 Ihr Beitrag zum Umweltschutz .
  • Seite 3 Inhalt Abtauen............26 Kühlzone .
  • Seite 4: Gerätebeschreibung

    Gerätebeschreibung a Ein-/Aus- und Temperaturregler c Lichtkontakt-Schalter b Kippschalter für die Winterschaltung...
  • Seite 5 Gerätebeschreibung a Abstellfläche Gefrierzone b Butter- und Käsefach c Abstellfläche Kühlzone d Eierablage/Abstellbord e Ein-/Aus- und Temperaturregler, Innenbeleuchtung und Winterschaltung f Tauwasser-Rinne und Tauwasser-Ablaufloch g Obst- und Gemüseschalen h Flaschenbord...
  • Seite 6: Ihr Beitrag Zum Umweltschutz

    Ihr Beitrag zum Umweltschutz Entsorgung der Transport- Entsorgung des Altgerätes verpackung Elektrische und elektronische Altgeräte enthalten vielfach noch wertvolle Mate- Die Verpackung schützt das Gerät vor rialien. Sie enthalten aber auch schädli- Transportschäden. Die Verpackungs- che Stoffe, die für ihre Funktion und Si- materialien sind nach umweltverträg- cherheit notwendig waren.
  • Seite 7: Bestimmungsgemäße Verwendung

    Sicherheitshinweise und Warnungen zum Gefrieren frischer Lebensmittel Dieses Gerät entspricht den vorge- und zum Bereiten von Eis. schriebenen Sicherheitsbestimmun- Alle anderen Verwendungszwecke sind gen. Ein unsachgemäßer Gebrauch unzulässig und möglicherweise gefähr- kann jedoch zu Schäden an Perso- lich. Der Hersteller haftet nicht für Schä- nen und Sachen führen.
  • Seite 8: Technische Sicherheit

    Sicherheitshinweise und Warnungen Technische Sicherheit Je mehr Kältemittel in einem Gerät ist, umso größer muss der Raum sein, Kontrollieren Sie das Gerät vor dem in dem das Gerät aufgestellt wird. Bei Aufstellen auf äußere sichtbare Schäden. einem eventuellen Leck kann sich in zu Nehmen Sie ein beschädigtes Gerät auf kleinen Räumen ein brennbares keinen Fall in Betrieb.
  • Seite 9 (z. B. elektrischer Schlag). ausgeschaltet ist. Defekte Bauteile dürfen nur gegen Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur vom Her- Miele Original-Ersatzteile ausgetauscht steller autorisierte Fachkräfte durchfüh- werden. Nur bei diesen Teilen gewähr- ren. leistet der Hersteller, dass sie die Si- cherheitsanforderungen erfüllen.
  • Seite 10: Sachgemäßer Gebrauch

    Sicherheitshinweise und Warnungen Sachgemäßer Gebrauch Lagern Sie keine Dosen und Flaschen mit kohlensäurehaltigen Ge- Berühren Sie Gefriergut nicht mit tränken oder mit Flüssigkeiten, die ge- nassen Händen. Die Hände können frieren können, in der Gefrierzone. Die festfrieren. Verletzungsgefahr! Dosen oder Flaschen können platzen. Nehmen Sie niemals Eiswürfel und Verletzungs- und Beschädigungs- Eis am Stiel, insbesondere Wassereis,...
  • Seite 11: Entsorgung Des Kühl-/Gefriergerätes

    Sicherheitshinweise und Warnungen Entsorgung des Kühl-/Gefrier- Verwenden Sie keine Abtausprays oder Enteiser. gerätes Diese können explosive Gase bilden, Zerstören Sie das Schnapp- oder kunststoffschädigende Lösungs- oder Riegelschloss Ihres alten Kühl-/ Gefrier- Treibmittel enthalten oder gesundheits- gerätes, wenn Sie es entsorgen. schädlich sein.
  • Seite 12: Wie Können Sie Energie Sparen

    Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Aufstellen/Warten In belüfteten Räumen. In geschlossenen, nicht belüfteten Räumen. Geschützt vor direkter Bei direkter Sonnenbestrah- Sonnenbestrahlung. lung. Nicht neben einer Wärme- Neben einer Wärmequelle quelle (Heizkörper, Herd). (Heizkörper, Herd). Bei idealer Raumtemperatur Bei hoher Raumtemperatur.
  • Seite 13 Wie können Sie Energie sparen? normaler erhöhter Energieverbrauch Energieverbrauch Gebrauch Anordnung der Schubfächer, Abstellflächen und Ablagen wie im Auslieferungszustand. Tür nur bei Bedarf und so kurz Häufiges und langes Türöffnen wie möglich öffnen. bedeuten Kälteverlust und einströmende warme Raum- Lebensmittel gut sortiert luft.
  • Seite 14: Gerät Ein- Und Ausschalten

    Gerät ein- und ausschalten Vor dem ersten Benutzen Gerät ausschalten ^ Drehen Sie den Ein-/Aus- und Tem- Schutzfolie peraturregler von "1" aus auf die Stel- Die Edelstahlleisten auf den Abstellbor- lung “0". Ein kleiner Widerstand muss den und Abstellflächen im Inneren des dabei überbrückt werden.
  • Seite 15: Die Richtige Temperatur

    Die richtige Temperatur Die richtige Temperatureinstellung ist Beachten Sie jedoch, dass für die Lagerung der Lebensmittel sehr – übliche Badewasser- und andere wichtig. Durch Mikroorganismen ver- Hausthermometer meist sehr unge- derben die Lebensmittel schnell, was nau messen. Verwenden Sie am bes- durch die richtige Lagertemperatur ver- ten ein elektronisches Temperatur- hindert bzw.
  • Seite 16: Temperatur Einstellen

    Die richtige Temperatur Temperatur einstellen Die Temperatur können Sie am Ein-/Aus- und Temperaturregler einstel- len. ^ Drehen Sie den Temperaturregler auf eine Einstellung zwischen 1 und 7. Je höher die Einstellung, desto niedri- ger ist die Temperatur im Gerät. Wir empfehlen eine mittlere Einstel- lung.
  • Seite 17: Winterschaltung Verwenden

    Winterschaltung verwenden Bei niedrigen Raumtemperaturen Um frische Lebensmittel optimal ein- unterhalb oder gleich 18 °C kann es in zufrieren, müssen Sie vor dem Einfrie- der Gefrierzone zu warm werden, da ren die Funktion Winterschaltung ein- die Kältemaschine durch die geringe schalten.
  • Seite 18: Lebensmittel In Der Kühlzone Lagern

    Lebensmittel in der Kühlzone lagern Verschiedene Kühlbereiche Keine explosiven Stoffe und keine Aufgrund der natürlichen Luftzirkulation Produkte mit brennbaren Treibga- stellen sich in der Kühlzone unter- sen (z. B. Spraydosen) lagern. schiedliche Temperaturbereiche ein. Explosionsgefahr! Die kalte, schwere Luft sinkt in den un- teren Bereich der Kühlzone.
  • Seite 19: Für Den Kühlschrank Nicht Geeignet

    Lebensmittel in der Kühlzone lagern Für den Kühlschrank nicht Unterbrechung der Kühlung verursacht Verderb. geeignet Nicht alle Lebensmittel eignen sich für Lebensmittel richtig lagern die Lagerung bei Temperaturen unter 5 °C, da sie kälteempfindlich sind. So Bewahren Sie Lebensmittel in der Regel werden z.
  • Seite 20: Unverpackte Tierische Und Pflanzliche Lebensmittel

    Lebensmittel in der Kühlzone lagern Beispiele für Obst und Gemüse, das Fleisch sehr empfindlich auf das Naturgas Lagern Sie Fleisch unverpackt. (Folien anderer Obst- und Gemüsesorten und Gefäße öffnen.) Die Abtrocknung reagiert: der Fleischoberfläche wirkt keimhem- mend und begünstigt dadurch eine Kiwis, Broccoli, Blumenkohl, Rosenkohl, Mangos, Honigmelone, Äpfel, Apriko- bessere Haltbarkeit.
  • Seite 21: Innenraum Gestalten

    Innenraum gestalten Abstellflächen versetzen Die Abstellflächen können Sie je nach Höhe des Kühlgutes versetzen: ^ Die Abstellfläche anheben, ein Stück nach vorn ziehen, mit der Ausspa- rung über die Auflagerippen heben und nach oben oder unten versetzen. Der hintere Anschlagrand der Abstell- ^ stecken Sie die beiden Halteleisten in fläche muss nach oben zeigen, damit gewünschter Höhe links und rechts...
  • Seite 22: Gefrieren Und Lagern

    Gefrieren und Lagern Maximales Gefriervermögen sehr gering ist. Es bildet sich nur eine kleine Wasserlache! Damit die Lebensmittel möglichst schnell bis zum Kern durchgefroren Fertige Tiefkühlkost einlagern werden, darf das maximale Gefrierver- mögen nicht überschritten werden. Das Möchten Sie fertige Tiefkühlkost einla- maximale Gefriervermögen innerhalb gern, überprüfen Sie bereits beim Kauf 24 Stunden finden Sie auf dem Typen-...
  • Seite 23: Lebensmittel Selbst Einfrieren

    Gefrieren und Lagern Lebensmittel selbst einfrieren – Warme Speisen oder Getränke erst außerhalb des Gerätes abkühlen las- Verwenden Sie zum Einfrieren nur sen, um ein Antauen der bereits ge- frische und einwandfreie Lebensmittel! frorenen Lebensmittel zu verhindern und den Stromverbrauch nicht zu er- Vor dem Einfrieren beachten höhen.
  • Seite 24: Ca. 24 Stunden Vor Dem Einlegen

    Gefrieren und Lagern Auftauen von Gefriergut Ca. 24 Stunden vor dem Einlegen ^ Drehen Sie den Ein-/Aus- und Tem- Gefriergut können Sie auftauen peraturregler auf eine mittlere bis kal- – im Mikrowellengerät, te Einstellung. – im Backofen bei der Beheizungsart ^ Schalten Sie die Funktion Winter- "Heißluft“...
  • Seite 25: Eiswürfel Bereiten

    Gefrieren und Lagern Eiswürfel bereiten ^ Füllen Sie die Eiswürfelschale zu dreiviertel mit Wasser, und stellen Sie sie auf den Boden der Gefrierzone. ^ Verwenden Sie zum Lösen der fest- gefrorenen Eiswürfelschale einen stumpfen Gegenstand, z. B. einen Löffelstiel. ^ Die Eiswürfel lösen sich leicht aus der Schale, wenn Sie sie kurz unter fließendes Wasser halten.
  • Seite 26: Abtauen

    Abtauen Kühlzone sich die Gerätetür nicht dicht schlies- sen. Ebenso verringert sich die Kühllei- Die Kühlzone taut automatisch ab. stung, wodurch der Stromverbrauch Während die Kältemaschine läuft, steigt. können sich funktionsbedingt an der ^ Tauen Sie das Gerät von Zeit zu Zeit Rückwand der Kühlzone Reif und ab, jedoch spätestens, wenn sich Wasserperlen bilden.
  • Seite 27 Abtauen ^ Bewahren Sie das Gefriergut an ^ Saugen Sie das Tauwasser mit einem einem kühlen Ort auf, bis die Gefrier- Schwamm auf. zone wieder betriebsbereit ist. Das Abtauen können Sie beschleuni- ^ Nehmen Sie die Gefrierschubladen gen, indem Sie einen Topf auf einem und die Glasplatte aus dem Gerät.
  • Seite 28: Reinigen

    Reinigen Vor dem Reinigen Achten Sie darauf, dass kein Was- ^ Schalten Sie das Gerät aus. ser in den Ein-/Aus- und Tempera- ^ Ziehen Sie den Netzstecker oder turregler, die Beleuchtung oder in schalten Sie die Sicherung der Haus- die Belüftungsquerschnitte gelangt. installation aus.
  • Seite 29: Gerätetüren, Seitenwände

    Reinigen Die Temperatur des gewählten Spül- Alle Oberflächen sind kratzempfind- maschinenprogramms darf maximal lich. 55 °C betragen! Alle Oberflächen können sich verfär- Durch den Kontakt mit Naturfarb- ben oder verändern, wenn sie mit stoffen, z. B. in Karotten, Tomaten ungeeigneten Reinigungsmitteln in und Ketchup können sich Kunst- Berührung kommen.
  • Seite 30: Türdichtung

    Reinigen Türdichtung Behandeln Sie die Türdichtung nicht mit Ölen oder Fetten. Sie wird sonst mit der Zeit porös. Reinigen Sie die Türdichtung regelmä- ßig nur mit klarem Wasser, und trock- nen Sie sie anschließend mit einem Tuch gründlich. Nach dem Reinigen ^ Setzen Sie alle Teile in das Gerät.
  • Seite 31: Was Tun, Wenn

    Was tun, wenn . . . ? ^ Wurde eine größere Menge Lebens- Reparaturen an Elektrogeräten dür- mittel auf einmal eingefroren? fen nur von Fachkräften durchge- Da die Kältemaschine dadurch sehr führt werden. Durch unsachgemäße lange läuft, sinkt die Temperatur in der Kühlzone automatisch.
  • Seite 32 Was tun, wenn . . . ? . . . das Gefriergut auftaut, weil es in . . . das Gehäuse der Innenbeleuch- der Gefrierzone zu warm ist? tung warm ist, obwohl die Gerätetür längere Zeit nicht geöffnet wurde? ^ Wurde die Raumtemperatur, für die Ihr Gerät ausgelegt wurde, unter- Dies ist keine Störung.
  • Seite 33 Was tun, wenn . . . ? . . . die Innenbeleuchtung in der Kühl- . . . der Boden der Kühlzone nass ist? zone nicht mehr funktioniert? Das Tauwasser-Ablaufloch ist verstopft. ^ Überprüfen Sie zuerst, ob der Licht- ^ Reinigen Sie die Tauwasser-Rinne kontakt-Schalter klemmt oder der und das Tauwasser-Ablaufloch.
  • Seite 34: Ursachen Von Geräuschen

    Ursachen von Geräuschen Ganz normale Geräusche Wodurch entstehen sie? Das Brummen kommt vom Motor (Kältemaschine). Es kann kurz- Brrrrr ... fristig etwas lauter werden, wenn sich der Motor einschaltet. Blubb, blubb ... Das Blubbern, Gurgeln oder Surren kommt vom Kältemittel, das durch die Rohre fließt.
  • Seite 35: Kundendienst/Garantie

    Innenraum des Gerätes. Garantiezeit und Garantiebedingungen Die Garantiezeit beträgt 2 Jahre. Nähere Angaben zu den Garantiebe- dingungen in Ihrem Land erhalten Sie unter der Telefonnummer der Miele Produktinformation. Die Telefonnummer der Produktin- formation finden Sie auf der Rück- seite dieser Gebrauchsanweisung.
  • Seite 36: Elektroanschluss

    Elektroanschluss Das Gerät wird anschlussfertig für Wechselstrom 50 Hz 220 – 240 V geliefert und darf nur an eine ordnungs- gemäß angelegte Schutzkontakt-Steck- dose angeschlossen werden. Der Anschluss darf nur an eine nach VDE 0100 angelegte Elektroanlage erfolgen. Die Absicherung muss mit mindestens 10 A erfolgen.
  • Seite 37: Aufstellhinweise

    Aufstellhinweise Keine wärmeabgebenden Geräte Klimaklasse Raumtemperatur wie z. B. Toaster oder Mikrowellen- +10 °C bis +32 °C geräte auf das Gerät stellen. Der +16 °C bis +32 °C +16 °C bis +38 °C Energieverbrauch erhöht sich! +16 °C bis +43 °C Eine niedrigere Raumtemperatur führt Dieses Kühl-/Gefriergerät sollte nicht zu einer längeren Stillstandzeit der...
  • Seite 38: Gerät Ausrichten

    Aufstellhinweise Gerät ausrichten ^ Richten Sie das Gerät über die Stellfüße mit dem beiliegenden Gabelschlüssel fest und eben aus.
  • Seite 39: Gerätemaße

    Aufstellhinweise Gerätemaße KT 12410 S 1425 mm 550 mm 628 mm KT 12510 S 1570 mm 550 mm 628 mm...
  • Seite 40: Türanschlag Wechseln

    Türanschlag wechseln ^ Entfernen Sie die Abdeckplatte d Das Gerät wird mit einem Rechtsan- schlag geliefert. Ist ein Linksanschlag und setzen Sie sie auf die Gegensei- erforderlich, muss der Türanschlag ge- wechselt werden. Führen Sie den Türanschlagwechsel unbedingt mit einer zweiten Person durch.
  • Seite 41 Türanschlag wechseln ^ Schrauben Sie den Lagerbolzen j heraus und setzen Sie ihn in das da- nebenliegende Loch im Scharnier- winkel. ^ Montieren Sie die Abdeckung f um 180° gedreht auf die Gegenseite. ^ Nehmen Sie die Stopfen k heraus und schrauben Sie den Lagerwinkel l ab.
  • Seite 42: Türgriffe Umsetzen

    Türanschlag wechseln Türgriffe umsetzen ^ Drehen Sie den Griff um 180° und setzen Sie ihn auf die Gegenseite. ^ Heben Sie die Abdeckkappe a und ^ Schrauben Sie ihn erst seitlich und die Stopfen b vorsichtig von den dann in der Mitte g fest. Seiten mit einem Schlitz-Schrauben- ^ Setzen Sie die die Abdeckkappe a dreher ab.
  • Seite 43: Gerät Einbauen

    Gerät einbauen Die Be- und Entlüftungsquerschnitte dürfen nicht zugedeckt oder zuge- stellt werden. Außerdem müssen sie regelmäßig von Staub gereinigt werden. Beim Aufstellen des Gerätes neben einer Wand d ist scharnierseitig zwi- schen Wand d und Gerät b ein Dis- tanzabstand von ca.
  • Seite 44 Änderungen vorbehalten / 1412 M.-Nr. 07 932 560 / 02 KT 12410 S, KT 12510 S...
