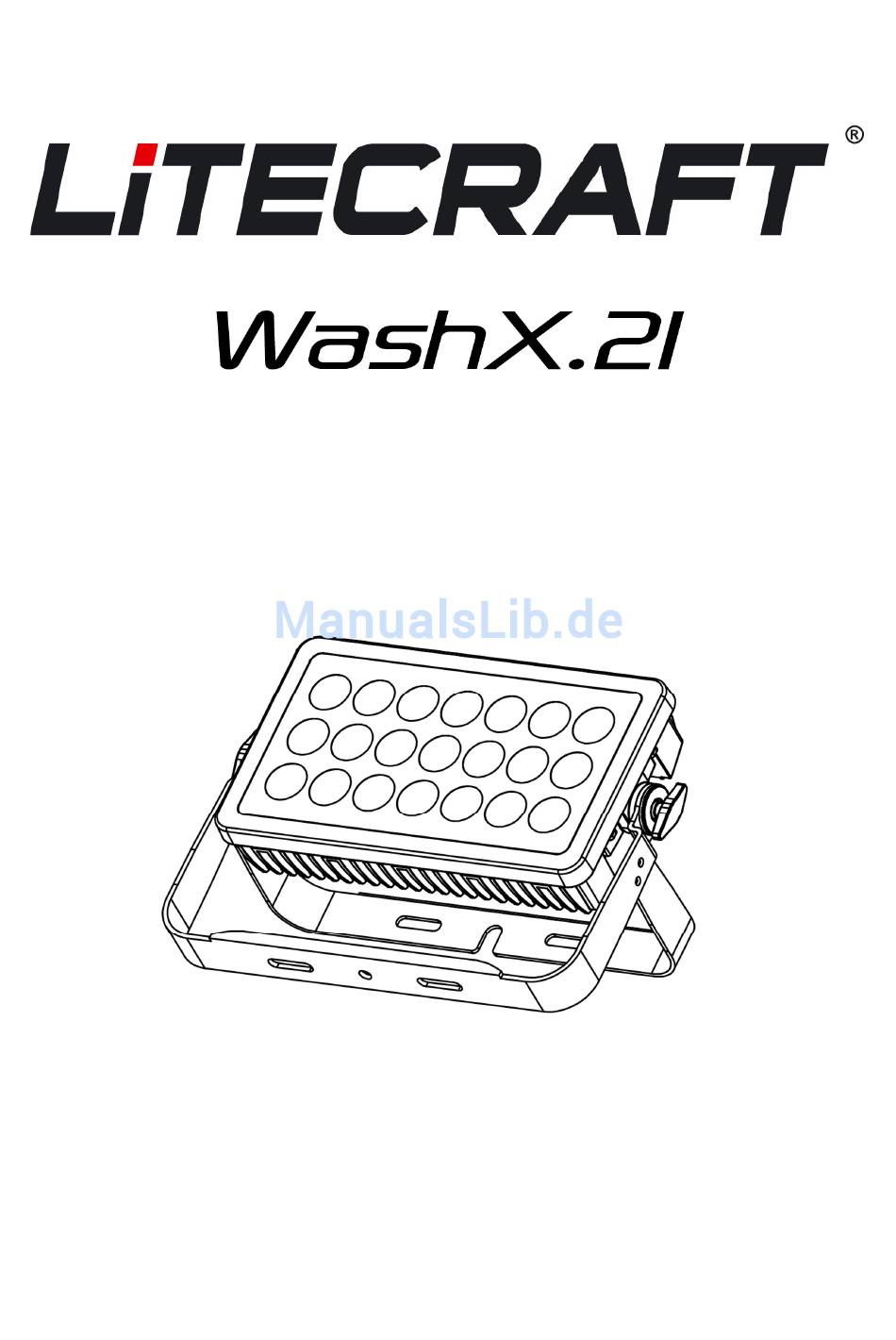

- Seite 1 Bedienungsanleitung User Manual...
-
Seite 2: Inhaltsverzeichnis
REINIGUNG UND WARTUNG BEDIENUNG DISPLAY-MODUS DMX-MODUS PHOTOMETRISCHE DATEN TECHNISCHE SPEZIFIKATIONEN Thank you for purchasing this LITECRAFT product. For your own safety, please read the instruction manual carefully before turn on the product for the first time. CONTENT SAFETY NOTES DESIGNATED USE INSTALLATION... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss: • qualifiziert sein • den Anweisungen dieser Bedienungsanleitung folgen. • ACHTUNG! Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren einen elektrischen Schlag durch Hochspannung wenn Sie die Kabeladern berühren! Das Gerät hat unser Haus in herstellergeprüftem Zustand verlassen. -
Seite 4: Bestimmungsgemäße Verwendung
BESTIMMUNGSMÄßE VERWENDUNG Bei diesem Produkt handelt es sich um einen Scheinwerfer, der ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, in Theatern, etc. bestimmt ist. Dieses Produkt ist für den Anschluss bis max. 230 V Wechselspannung zugelassen und wurde zur Verwendung im Innenbereich konzipiert. Vermeiden Sie Erschütterungen und jegliche Art von äußeren Einwirkungen bei der Installation oder dem •... -
Seite 5: Montage
MONTAGE Bei der Montage des Scheinwerfers sind spezifische Bestimmungen wie die DGUV V17/18 (vormals BGV C1) • oder auch länderspezifische Baurichtlinien zu beachten. Die Montage darf nur durch qualifizierte Personen erfolgen! • Die Aufhängevorrichtung des Scheinwerfers muss so gebaut und bemessen sein, dass sie eine Stunde lang •... -
Seite 6: Elektrischer Anschluss
ELEKTRISCHER ANSCHLUSS Der Anschluss an die Spannungsversorgung darf ausschließlich nur durch qualifiziertes Personal vorgenommen • werden. Schließen Sie das Gerät an die Spannungsversorgung an. Vergewissern Sie sich das die Leistungsangaben • übereinstimmen. Der Schutzleiter muss unbedingt in der gesamten Installation angeschlossen sein! •... -
Seite 7: Bedienung
BEDIENUNG Dieses Gerät besitzt verschiedene DMX- und Stand-Alone-Modi. Im DMX-Modus können mehrere Geräte • miteinander verbunden und von einem Kontroller gesteuert werden. Das Gerät übernimmt die Einstellungen des DMX-Kontrollers, sobald die entsprechende DMX-Startadresse eingestellt wurde. Slave Modus: • Verbinden Sie den DMX-Ausgang des Master Gerätes (XLR female) mit dem DMX-Eingang des Slave Gerätes (XLR male). - Seite 8 Feststellschraube Netz-Eingang C. DMX-Eingang 5 pol D. DMX-Ausgang 5 pol Netz-Ausgang Bügel G. Menu-Taste H. Enter-Taste OLED-Display UP-Taste Feststellschraube...
-
Seite 9: Display-Modus
DISPLAY-MODUS Display Funktion LITECRAFT LITECRAFT Anzeige der Softwareversion direkt nach V *.* V *.** dem Einschalten des Gerätes. *.** = Software-Version Dieser Menüpunkt verschwindet nach 3 Sekunden automatisch <**° C> <**° C> Das Gerät befindet sich im Slave Modus <Slave Mode>... - Seite 10 <6.000 K> <7.000 K> <8.000 K> <9.000 K> <10.000 K> Manual Color Einstellung der Helligkeit der einzelnen <Red> Farben in 256 Schritten wählbar <***> (Standard Einstellung = *** = 0-255 R = 255, G = 255, B = 255, W = 255) <Green>...
- Seite 11 <***> *** = 125-255 <White> <***> *** = 125-255 LED Frequency LED Frequency Einstellung der PWM-Frequenz <****> <****> (Standard Einstellung = 1.200 Hz) **** = <600 Hz> <1.200 Hz> <2.000 Hz> <4.000 Hz> <25 kHz> Key Lock Key Lock Einstellung der automatischen Sperre des <***>...
-
Seite 12: Dmx-Modus
DMX-MODUS Modus Display Funktion 4 Kanal Channel K1 = Dimmer Rot Modus < 4 Ch> 000-255 stufenlose Helligkeit Rot K2 = Dimmer Grün 000-255 stufenlose Helligkeit Grün K3 = Dimmer Blau 000-255 stufenlose Helligkeit Blau K4 = Dimmer Weiß 000-255 stufenlose Helligkeit Weiß 6 Kanal Channel K1 = Master Dimmer... - Seite 13 221-225 Farbe 5 226-230 Farbe 6 231-235 Farbe 7 236-240 Farbe 8 241-245 Farbe 9 246-250 Farbe 10 251-255 Farbe 11 K8 = Farbtemperatur 000-005 keine Funktion 006-029 3.000 K 030-053 4.000 K 054-077 4.200 K 078-101 5.000 K 102-125 5.600 K 126-149 6.000 K 150-173 7.000 K 174-197 8.000 K...
-
Seite 14: Photometrische Daten
PHOTOMETRISCHE DATEN 10 m 7.921 Lux 880 Lux 316 Lux 162 Lux 80 Lux Grün 16.038 Lux 1.782 Lux 642 Lux 327 Lux 160 Lux Blau 1.881 Lux 209 Lux 75 Lux 38 Lux 19 Lux Weiß 18.548 Lux 2.061 Lux 742 Lux 379 Lux 186 Lux...
