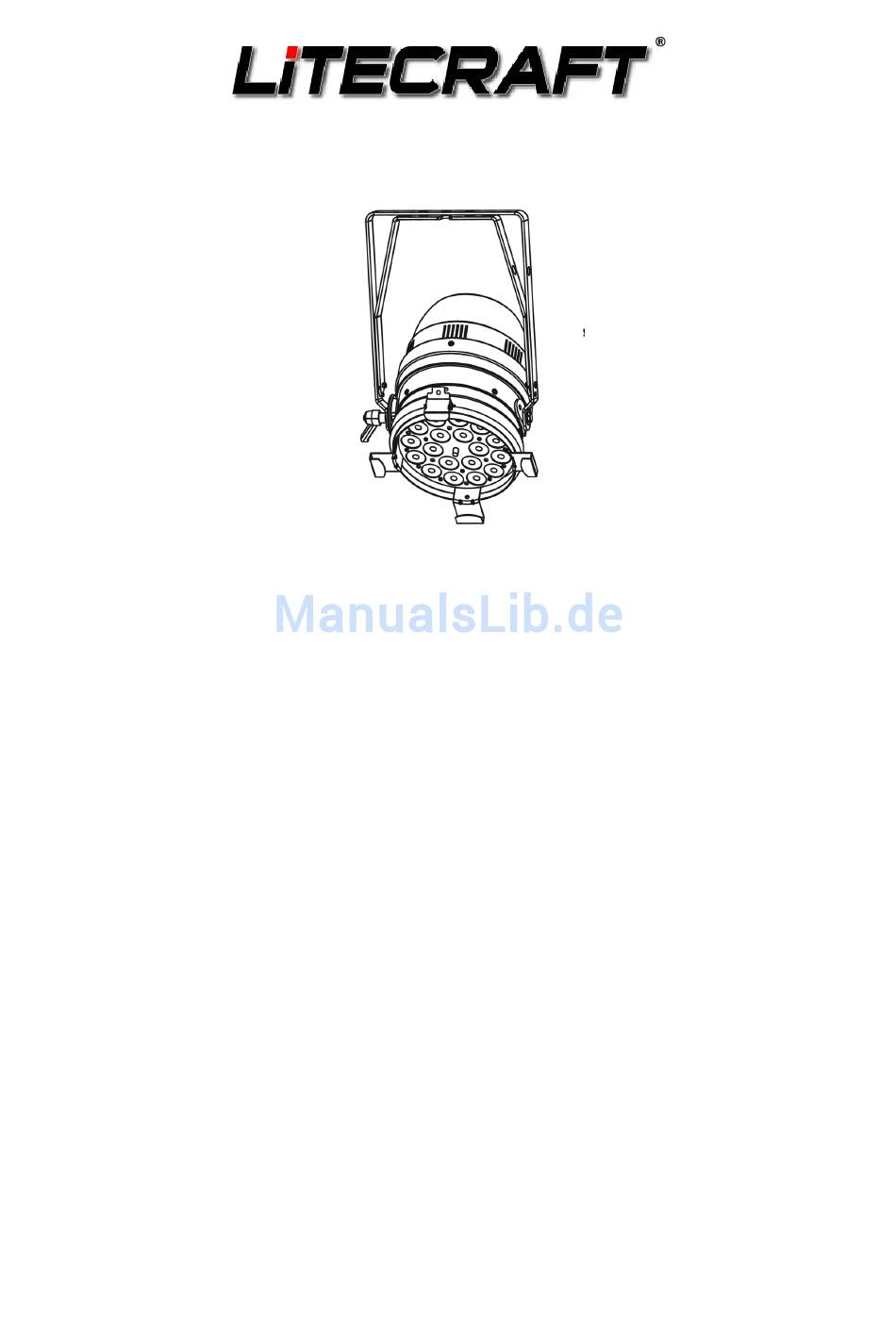

BEDIENUNGSANLEITUNG
Vielen Dank für den Kauf dieses LITECRAFT Produktes. Zu Ihrer eigenen
Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungs-
anleitung sorgfältig.
SICHERHEITSHINWEISE
♦ Jede Person, die mit der Installation, dem Einsatz oder dem Service des
Gerätes betraut ist, muss:
- qualifiziert sein
- den Anweisungen dieser Bedienungsanleitung folgen.
♦ ACHTUNG! Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren
einen elektrischen Schlag durch Hochspannung wenn Sie die Kabeladern
berühren!
♦ Das Gerät hat unser Haus in herstellergeprüftem Zustand verlassen. Um
diesen Zustand zu erhalten und einen sichern Betrieb dauerhaft zu
gewährleisten, ist es absolut notwendig, den Sicherheitsvorschriften und
Warnungen dieser Bedienungsanleitung zu folgen.
♦ WICHTIG: Fehler, die durch nicht Befolgen dieser Bedienungsanleitung
entstehen, sind nicht Gegenstand der Garantie. Der Hersteller übernimmt
keine Haftung für daraus entstehende Defekte oder Probleme.
♦ Halten Sie das Gerät fern von Heizkörpern oder anderen Hitzequellen.
♦ Wenn das Gerät enormen Temperaturschwankungen ausgesetzt war (z. B.
nach einem Transport), schalten Sie es nicht sofort ein. Das entstehende
Kondenswasser könnte das Gerät beschädigen. Lassen Sie das Gerät
ausgeschaltet bis das Gerät Raumtemperatur erreicht hat.
♦ Dieses Gerät fällt unter die Schutzklasse I, daher ist es zwingend
notwendig, dass die grün/gelbe Kabel-Ader mit dem Erdungskontakt des
Steckers verbunden ist. Der elektrische Anschluss muss von einer
qualifizierten Person durchgeführt werden.

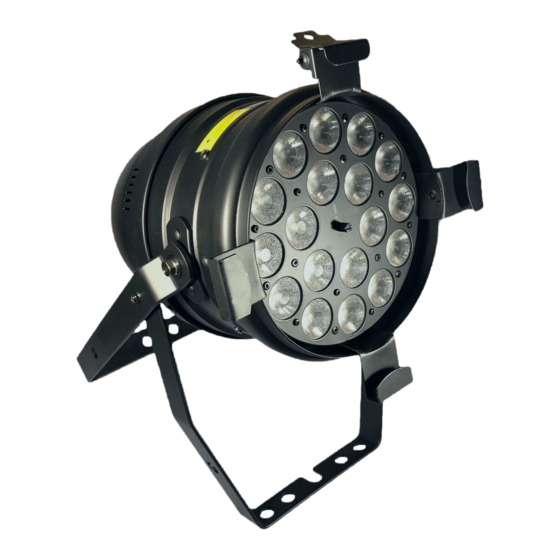

PAR 64 AT10
I
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Litecraft PAR 64 AT10
Inhaltszusammenfassung für Litecraft PAR 64 AT10
- Seite 1 PAR 64 AT10 BEDIENUNGSANLEITUNG Vielen Dank für den Kauf dieses LITECRAFT Produktes. Zu Ihrer eigenen Sicherheit lesen Sie bitte vor der ersten Inbetriebnahme diese Bedienungs- anleitung sorgfältig. SICHERHEITSHINWEISE ♦ Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss:...
- Seite 2 ♦ Versichern Sie sich, dass das Anschlusskabel niemals gequetscht oder durch scharfe Gegenstände beschädigt wurde. Prüfen Sie das Gerät und das Anschlusskabel regelmäßig. ♦ Sollte das Anschlusskabel beschädigt sein, so muss es umgehend vom Hersteller, seinem Service Partner oder von einer qualifizierten Person ausgetauscht werden um Gefahren zu vermeiden.
-
Seite 3: Bedienung
BEDIENUNG ♦ Dieses Gerät besitzt verschiedene DMX- und Stand-Alone-Modi. Im DMX- Modus können mehrere Geräte miteinander verbunden und von einem Kontroller gesteuert werden. Das Gerät übernimmt die Einstellungen des DMX-Kontrollers, sobald die entsprechende DMX-Startadresse eingestellt wurde. ♦ Slave Modus: Verbinden Sie den DMX-Ausgang des Master Gerätes (XLR female) mit dem DMX-Eingang des Slave Gerätes (XLR male). -
Seite 4: Kontroll Modi / Dmx Beschreibung
KONTROLL MODI / DMX BESCHREIBUNG Modus Display Funktion Display LITECRAFT Anzeige der Softwareversion direkt nach dem Modus SW.V 1.0 Einschalten des Gerätes DEF. SET Default Set – alle Einstellungen werden in die Grundeinstellungen zurück gesetzt (DMX-4CH, Adresse 001) DEF. SET Default Set –... - Seite 5 Programm ColSpeed 16 Geschwindigkeitswerte für das im Geschwindigkeit Speed** Programm Modus eingestellte Programm ** = wählbar Geschwindigkeits- wert Farbwahl ColSet 256 DMX-Schritte zur Einstellung der Farbe Red *** *** = Farbwert rot Farbwahl ColSet 256 DMX-Schritte zur Einstellung der Farbe grün Green *** grün...
-
Seite 6: Macro Werte Beschreibung
MACRO WERTE BESCHREIBUNG Wert Wert Wert Wert Grün Blau Amber Schwarz Macro 1 Macro 2 Macro 3 Macro 4 Macro 5 Macro 6 Macro 7 Macro 8 Macro 9 Macro 10 Macro 11 Macro 12 Macro 13 Macro 14 Macro 15 Macro 16 Macro 17 Macro 18... -
Seite 7: Technische Spezifikation
TECHNISCHE SPEZIFIKATION Netzspannung 90-264 V, 47-63 Hz Stromaufnahme 0,5 A @ 230 V Abmessungen 303 x 259 x 408 mm Gewicht 4,8 kg Absicherung T3,15 A @ 250 V VIII... -
Seite 8: Safety Notes
PAR 64 AT10 MANUAL Thank you for purchasing this LITECRAFT product. For your own safety, please read the instruction manual carefully before turn on the product for the first time. SAFETY NOTES • Each person which is responsible for the installation, the use or service... - Seite 9 • Make sure that the cable has never been squeezed or damaged by sharp objects. Check the device and the cables regularly. • If the cable is damaged, it must be replaced immediately by the manufacturer, its service agent or a qualified person in order to avoid danger.
-
Seite 10: Operation
OPERATION • This device has several DMX- and Stand-Alone-Modes. In DMX-mode, multiple devices can be connected and controlled by a controller. The device accepts the settings of the DMX-controller, as soon as the corresponding start address is set. • Slave mode: Connect the DMX-output of the master device (XLR female) to the DMX-input of the slave device (XLR male). - Seite 11 CONTROL MODES / DMX DESCRIBTION mode display function display LITECRAFT shows the software version direct after mode SW.V 1.0 switching on the unit DEF. SET alle settings will be set to factory defaults (DMX-4CH, address 001) DEF. SET all settings (DMX mode/macro etc. ) will not be changed –...
- Seite 12 color set red ColSet 256 DMX-steps to set color red Red *** *** = color value red color set green ColSet 256 DMX-steps to set color green Green *** *** = color value green color set blue ColSet 256 DMX-steps to set color blue Blue *** *** = color value blue color set amber...
-
Seite 13: Macro Value Overview
MACRO VALUE OVERVIEW value value value value green blue amber black macro 1 macro 2 macro 3 macro 4 macro 5 macro 6 macro 7 macro 8 macro 9 macro 10 macro 11 macro 12 macro 13 macro 14 macro 15 macro 16 macro 17 macro 18... -
Seite 14: Technical Specification
TECHNICAL SPECIFICATION voltage 90-264 V, 47-63 Hz power consumption 0,5 A @ 230 V measurements 303 x 259 x 408 mm weight 4,8 kg fuse T3,15 A @ 250 V...
