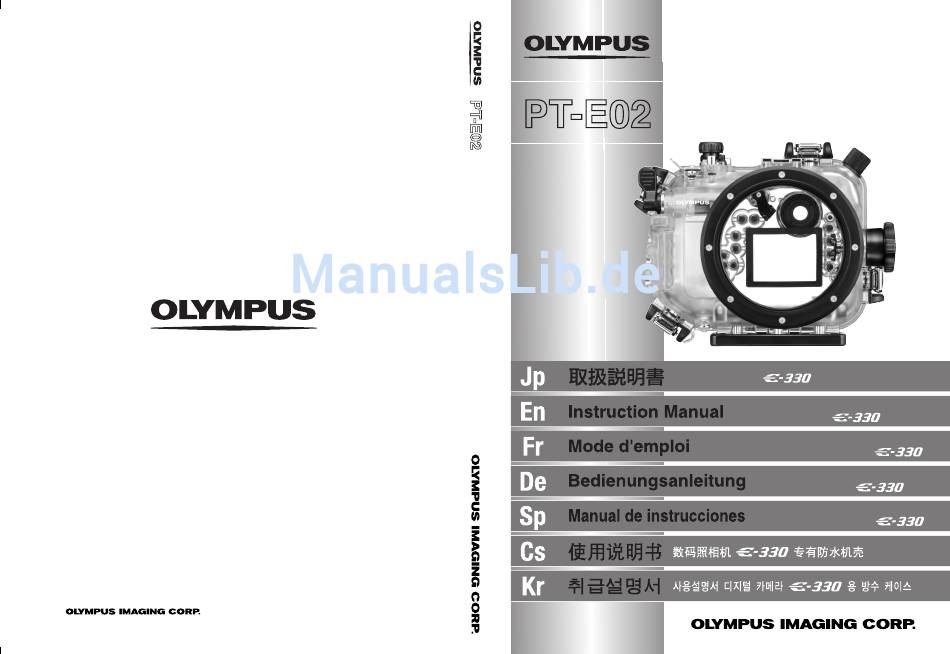

- Seite 1 T-E02 デジタルカメラ 用 防水プロテクタ nderwater Case for digital camera Caisson Žtanche pour lÕappareil photo numŽrique nterwassergehŠuse fŸr Digitalkamera Carcasa submarina para la c‡mara digital ©2006 rinted in Japan T-E02_01...
- Seite 2 Bedienungsanleitung Unterwassergehäuse PT-E02 Für Digitalkamera E-330...
-
Seite 3: Haftungsausschluss
Ausnahme für den privaten Gebrauch, verviel- fältigt werden. Der Nachdruck ohne ausdrückliche Genehmigung ist strengstens untersagt. ● OLYMPUS IMAGING CORP. haftet nicht für Schäden, die auf unsachge-mäßen Gebrauch oder darauf zurückzuführen sind, dass der Käufer oder ein von OLYMPUS IMAGING CORP. nicht ausdrücklich bevollmächtigter Dritter das Produkt zerlegt, repariert, umgebaut oder sonst verändert hat. - Seite 4 1. Dieses Produkt darf nicht zerlegt oder umgebaut werden. Andernfalls kann es zum Eindringen von Wasser und zu Betriebsstörungen kommen. Falls dieses Produkt durch Dritte, welche nicht ausdrücklich durch OLYMPUS IMAGING CORP. bevollmächtigt sind, zerlegt oder umgebaut wird, erlischt der Garantieanspruch.
-
Seite 5: Batterien
Batterien ● Verwenden Sie ausschließlich den spezifisch für Digitalkameras entwickelten Lithium- Ionen-Akku (Olympus BLM-1). ● Die Batteriepole stets trocken halten. Bei der Einwirkung von Feuchtigkeit oder Nässe kann es zu Betriebsstörungen und/oder Unfällen kommen. ● Weitere Batterie-Sicherheitshinweise finden Sie in der zur Digitalkamera gehörigen Bedienungsanleitung. -
Seite 6: Produkthandhabung
Störungen während des Fotografierens oder des Gebrauchs dieses Produktes, die infolge der Nichtbeachtung der obigen Hinweise auftreten, fallen nicht unter den Garantieanspruch. ● OLYMPUS IMAGING CORP. haftet nicht für Unfälle, die auf die Verwendung einer Digitalkamera unter Wasser zurückzuführen sind. -
Seite 7: Inhaltsverzeichnis
Inhalt Haftungsausschluss ....................D-1 Bitte vor dem ersten Gebrauch durchlesen...............D-1 Vorsichtsmaßnahmen bei der Bedienung ..............D-1 Batterien ........................D-3 Gewährleistung der Wasserdichtigkeit ..............D-3 Produkthandhabung ....................D-4 Inhalt D-5-6 ........................1. Vorbereitende Schritte ..................Packungsinhalt auf Vollständigkeit prüfen..............D-7 Bezeichnung der Teile ....................D-8 Anbringen des Objektiv-Ports...................D-9 Anbringen der Handgelenkschlaufe. - Seite 8 Reinigen des O-Rings ....................D-30 Anbringen des O-Rings ..................D-31 Einfetten des O-Rings ....................D-31 Austausch von Verschleißteilen ................D-31 Wartung der Gewinde des TTL-Kabels und des TTL-Kabelanschlusses ....D-32 Wartung der TTL-Anschlusskappe ................D-32 7. Anhang D-33 ........................ Fragen und Antworten zum Gebrauch von PT-E02 ..........D-33 Technische Daten....................D-37...
-
Seite 9: Vorbereitende Schritte
1. Vorbereitende Schritte Packungsinhalt auf Vollständigkeit prüfen Vergewissern Sie sich, dass alle zum Lieferumfang gehörigen Teile in der Packung enthalten sind. Falls Sie fehlende oder beschädigte Teile feststellen, wenden Sie sich bitte umgehend an Ihren Fachhändler. Wasserdichte Kappe für den TTL-Kabelanschluss Handgelenkschlaufe 5 Silicagel-Beutel... -
Seite 10: Bezeichnung Der Teile

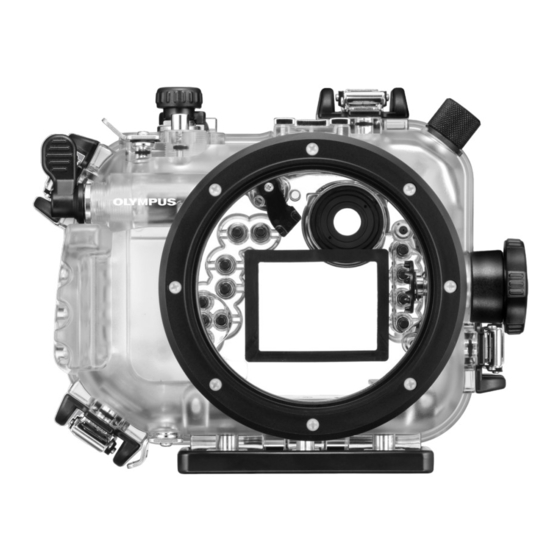

Bezeichnung der Teile ❈ Handgriff Okular-Verschlusshebel Blitzschuhkabelanschluss (mit Kappe) ❈ ❈ Auslöserhebel -Taste Einschubführungsschienen ❈ Ring für Handgelenkschlaufe (Live-Bild)-Taste Öffnungs-/Schließhebel ❈ ❈ (Belichtungskorrektur)- Einstellknopf Kameraschlittenriegel ❈ Taste -Taste Anschluss für optionale Halterung ❈ ❈ Programmwählknopf -Taste Schließklammer ❈ Zubehörschuh -Taste/Pfeiltaste Innerer LCD-Monitorrahmen ❈... -
Seite 11: Anbringen Des Objektiv-Ports
• Am Unterwassergehäuse ist seitlich oben und unten je ein Ring für die Handgelenkschlaufe angebracht. Die Handgelenkschlaufe muss vor dem Gebrauch an diesen beiden Ringen sorgfältig befestigt werden. • OLYMPUS haftet nicht für Schäden etc., die infolge einer unsachgemäßen Anbringung der Handgelenkschlaufe auftreten. -
Seite 12: Grundsätzliche Bedienungsschritte
Grundsätzliche Bedienungsschritte. Bitte machen Sie sich mit den grundsätzlichen Schritten zur Bedienung und Handhabung vertraut, ehe Sie Ihre Digitalkamera in dem Gehäuse installieren. So halten Sie das Unterwassergehäuse richtig Halten Sie das Unterwassergehäuse mit beiden Händen fest, so dass Sie Ihr Motiv durch den Unterwassergehäuse-Sucher oder auf dem LCD-Monitor überprüfen können. -
Seite 13: Verwendung Des Zoomreglers
Verwendung des Zoomreglers Mit dem Zoomregler des Gehäuses können Sie den Zoom- oder Schärfering der im Gehäuse eingesetzten Digitalkamera zur Verwendung der Zoomfunktion oder manuellen Scharfstellung bewegen. Die Steuerung von Zoomring und Schärfering, die mit dem am Unterwassergehäuse befindlichen Zoomregler erfolgt, ist je nach Ausführung des verwendeten Wechselobjektivs der Digitalkamera unterschiedlich. -
Seite 14: So Verwenden Sie Den Hauptschalterhebel
So verwenden Sie den Hauptschalterhebel Hauptschalterhebel Mit dem Hauptschalterhebel des Unterwassergehäuses können Sie die Kamera ein- und ausschalten (ON/OFF). VORSICHT : Die Digitalkamera wechselt automatisch auf den Sleep-Modus (Bereitschaft), wenn über einen bestimmten Zeitraum kein Bedienschritt vorgenommen wurde. Die Wartedauer bis zum Aktivieren des Sleep-Modus kann an der Digitalkamera vorgewählt werden. -
Seite 15: Abnehmen Der Ttl-Kabelanschlusskappe
Gewinde jeweils mit O-Ring-Silikonfett (zu diesem Gehäuse mitgeliefert) eingefettet werden. Weitere Einzelheiten hierzu finden Sie auf Seite D-32 in dieser Anleitung. VORSICHT : • Falls sich das TTL-Kabel nicht abtrennen lässt, niemals versuchen, hierbei Gewalt anzuwenden. Wenden Sie sich an Olympus. D-13... -
Seite 16: Anschluss Des Blitzschuhkabels
Anschluss des Blitzschuhkabels Zum Fotografieren im TTL-Blitzmodus mit einer in diesem Gehäuse eingesetzten Digitalkamera ist das Blitzschuhkabel erforderlich, das zum gesondert erhältlichen Blitz- Unterwassergehäuse mitgeliefert wird. Das Blitzschuhkabel wird an diesem Gehäuse und dem Blitzschuh der Digitalkamera angeschlossen. Zum Abnehmen drehen Sie zunächst die im Gehäuseinneren befindliche Blitzschuhkabelanschlusskappe gegen den Uhrzeigersinn. -
Seite 17: Check Vor Benutzung Des Gehäuses
Wassertiefe ohne Einwirkung hohen Wasserdrucks vorgenommen werden. Es wird empfohlen, einen solchen Test in jedem Fall durchzuführen. • Falls bei diesem Vorab-Test und normaler Handhabung eindringendes Wasser festgestellt wird, darf das Gehäuse nicht verwendet werden. Wenden Sie sich an Ihren Olympus Fachhändler oder Kundendienst. D-15... -
Seite 18: Einsetzen Der Digitalkamera
Gehäusedeckeln zum Eindringen von Wasser kommen. • Beim Entfernen des Trageriemens und/oder Objektivfilters muss die Digitalkamera vorsichtig gehandhabt werden. OLYMPUS haftet nicht für Schäden, die durch das Herunterfallen der Kamera etc. verursacht werden. Entfernen Sie die Okularmuschel von der Digitalkamera. -
Seite 19: Vorbereiten Der Digitalkamera
Vorbereiten der Digitalkamera. Verwendbare Digitalkamera Dieses Produkt (PT-E02) ist ausschließlich für das Digitalkameramodell E-330 vorgesehen. Betriebsüberprüfung der Digitalkamera Nehmen Sie eine Betriebsüberprüfung entsprechend den Angaben in der zur Digitalkamera gehörigen Bedienungsanleitung vor. Öffnen des Gehäuses. (1) Entriegeln Sie die vier Schließhebel des Gehäuses, wobei Sie jeweils zwei über Kreuz... -
Seite 20: Anbringen Des Zum Optionalen Unterwasser-Port Gehörigen Zoomgetriebes Am Objektiv
Anbringen des zum optionalen Unterwasser-Port gehörigen Zoomgetriebes am Objektiv Die Zoomfunktion des an der Digitalkamera angebrachten Objektivs (oder die manuelle Scharfstellung mit dem 50 mm Makro-Objektiv) kann mittels Zoomgetriebe gesteuert werden. Das Zoomgetriebe wird zusammen mit dem gesondert erhältlichen Objektiv-Port geliefert. Eine Beschreibung hierzu finden Sie in der zum Objektiv-Port gehörigen Bedienungsanleitung. -
Seite 21: Installieren Des Kameraschlittens In Der Digitalkamera
Installieren des Kameraschlittens in der Digitalkamera Vor dem Einsetzen der Digitalkamera in das Gehäuse muss der im vorderen Gehäusedeckel befindliche Kameraschlitten entnommen und an der Digitalkamera befestigt werden. (1) Den Kameraschlitten am Stativgewinde, das sich an der Unterseite der Digitalkamera befindet, festschrauben. (2) Der Kameraschlitten kann ausschließlich in einer bestimmten horizontalen und Vorne... -
Seite 22: Setzen Sie Die Digitalkamera In Das Unterwassergehäuse Ein
Setzen Sie die Digitalkamera in das Unterwassergehäuse ein. Vor dem Einsetzen müssen Sie unbedingt die folgenden Punkte überprüfen: • Ist die Digitalkamera ausgeschaltet (OFF )? • Ist ein Speichermedium in der Digitalkamera geladen? • Ist die maximale Batterieleistung verfügbar? • Wurden Tragegurt, Objektivkappe und Objektivfilter von der Digitalkamera entfernt? •... - Seite 23 (3) Den Kameraschlitten mit der daran befestigter Digitalkamera an den Führungsschienen des Gehäuses einsetzen. Hierbei vorsichtig vorgehen, so dass die Digitalkamera nicht durch hervorstehende Teile im Gehäuseinneren behindert wird. Nach dem Einsetzen der Digitalkamera das Blitzschuhkabel am Blitzschuh der Kamera befestigen.
-
Seite 24: Einsetzen Des Silicagel-Beutels
Einsetzen des Silicagel-Beutels Vor dem Schließen des Gehäuses einen als Zubehör erhältlichen Silicagel-Beutel zur Vermeidung von Kondensationsbeschlag zwischen dem rechten Bereich an der Unterseite der Digitalkamera und dem Gehäuse einsetzen, Das kürzere Beutelseite muss nach innen weisen. Auf die korrekte Ausrichtung achten. VORSICHT : •... -
Seite 25: Schließen Des Gehäuses
Schließen des Gehäuses. (1) Vorsichtig die beiden Gehäusehälften (vorderer und hinterer Gehäusedeckel) aufeinander ausrichten. Hierbei sorgfältig vorgehen, damit die O-Ringe nicht verdreht werden oder verrutschen. (2) Die vier Schließhebel an den Greifern einklinken (hierbei paarweise jeweils zwei über Kreuz angeordnete Schließhebel einklinken). -
Seite 26: Überprüfen Sie Die Eingesetzte Kamera Auf Einwandfreie Funktionsweise
Überprüfen Sie die eingesetzte Kamera auf einwandfreie Funktionsweise. Vergewissern Sie sich nach dem vollständigen Verschließen des Unterwassergehäuses, dass alle Funktionen der eingesetzten Kamera einwandfrei arbeiten. • Betätigen Sie den Hauptschalterhebel am Gehäuse und vergewissern Sie sich, dass die Kamera hierdurch ein- und ausgeschaltet (ON/OFF) werden kann. •... -
Seite 27: Abschließender Systemcheck
Abschließender Systemcheck Der nach dem Einsetzen der Kamera erforderliche abschließende Systemcheck enthält alle Prüfpunkte, die Sie unbedingt vor jedem Gebrauch durchführen sollten, um sicherzustellen, dass kein Wasser in das Gehäuse eindringen kann. Der Test lässt sich leicht und in etwa 5 Minuten in einem mit Wasser gefüllten Behälter, wie einer Badewanne etc., durchführen. -
Seite 28: Unterwasseraufnahmen
4. Unterwasseraufnahmen Verwendung der Handgelenkschlaufe. Bringen Sie die Handgelenkschlaufe am Gehäuse an. Greifen Sie mit der rechten Hand durch die Schlaufe und halten Sie mit derselben Hand das Gehäuse. Gehen Sie beim Fotografieren sorgfältig vor. Überprüfen Sie die Aufnahmen im Sucher oder auf dem LCD-Monitor. Die bei Verwendung des Unterwassergehäuses hergestellten Aufnahmen können im Sucher oder auf dem LCD-Monitor überprüft werden. -
Seite 29: Ruckfreies Drücken Des Auslösers
Ruckfreies Drücken des Auslösers Zum Auslösen muss dass Gehäuse beidhändig sicher gehalten werden. Den Auslöserhebel ruckfrei bewegen, um Bildverwackelungen zu vermeiden. Vorsicht bei Blitzaufnahmen Bei im Gehäuse eingesetzter Digitalkamera kann der in der E-330 eingebaute Blitz nicht verwendet werden. Zum Fotografieren mit Blitz sind ein Zusatzblitz und ein Blitz- Unterwassergehäuse, beide gesondert erhältlich, erforderlich. -
Seite 30: Entnehmen Sie Die Digitalkamera
Entnehmen Sie die Digitalkamera. Entriegeln Sie die Schließhebel des Gehäuses wie hierunter gezeigt und öffnen Sie vorsichtig den hinteren Gehäusedeckel. Ziehen Sie hierauf den Zoomregler und den Programmwählknopf nach außen, drehen Sie den Kameraschlittenriegel gegen den Uhrzeigersinn und ziehen Sie nun die Digitalkamera vorsichtig mit beiden Händen aus dem Gehäuse. -
Seite 31: Reinigen Des Gehäuses Mit Klarem Wasser
Reinigen des Gehäuses mit klarem Wasser Nach dem Gebrauch und der Entnahme der Digitalkamera sollte das Gehäuse wieder geschlossen und möglichst schnell mit klarem Leitungswasser abgespült werden. Nach dem Gebrauch in Salzwasser sollte das Gehäuse für einen ausreichenden Zeitraum in einen mit klarem Leitungswasser gefüllten Behälter eingetaucht werden, um Salzwasser/Salzreste zu entfernen. -
Seite 32: Wartung Der Wasserdichtigkeit
6. Wartung der Wasserdichtigkeit Entfernen Sie den O-Ring. Öffnen Sie das Unterwassergehäuse und entfernen Sie den O-Ring. Vorgehensweise Führen Sie den O-Ring-Entferner zwischen O-Ring und O-Ring-Nutkante ein. Positionieren Sie die Spitze des eingesetzten O-Ring-Entferners unter dem O-Ring. (Gehen Sie hierbei vorsichtig vor, um hierbei nicht die O-Ring-Nut zu beschädigen!) Heben Sie den O-Ring an und greifen Sie diesen mit Ihren Fingerspitzen, um ihn aus der Nut zu entnehmen. -
Seite 33: Anbringen Des O-Rings
Lagerungsbedingungen. Falls Verformungen, Risse oder Verhärtungen etc. festgestellt werden, muss der O-Ring umgehend ausgewechselt werden. Hinweis: • Achten Sie beim Kauf neuer O-Ringe, von Silicagel und Siliconfett auf original Olympus Produkte. Diese sind bei Ihrem Olympus Fachhändler oder Kundendienst erhältlich. D-31... -
Seite 34: Wartung Der Gewinde Des Ttl-Kabels Und Des Ttl-Kabelanschlusses
Wartung der Gewinde des TTL-Kabels und des TTL-Kabelanschlusses Falls die Gewinde zur Verbindung des TTL-Kabels mit dem TTL-Kabelanschluss nicht einwandfrei gewartet werden, können sich Salz oder sonstige im Meerwasser befindliche Partikel am TTL-Kabel anlagern und ein Abtrennen des Kabels behindern. Nach dem Gebrauch in Meerwasser müssen Salz, Sand und sonstige Partikel umgehend entfernt werden. -
Seite 35: Anhang
Fragen und Antworten zum Gebrauch von PT-E02 F1:Welche Digitalkamera kann ich in diesem Gehäuse verwenden? A1: PT-E02 ist ausschließlich für die Digitalkamera E-330 geeignet. F2:Sind Unterwasseraufnahmen bei ausschließlicher Verwendung von PT-E02 durchführbar? A2: Zusätzlich zum Gehäuse ist unbedingt ein gesondert erhältlicher Objektiv-Port erforderlich, der für das verwendete Objektiv geeignet ist. - Seite 36 Fremdkörper müssen entfernt werden. Überprüfen Sie auch die O-Ringe zwischen Objektiv-Port und Gehäuse. F5:Worauf ist zu achten, wenn das Gehäuse geöffnet und geschlossen wird? A5: Achten Sie insbesondere auf die folgenden Punkte: (1) Das Gehäuse niemals an Orten öffnen, die Spritzwasser, Gischt, Flugsand etc. ausgesetzt sind. (2) Sorgfältig den Bereich zwischen den Gehäusedeckeln sowie alle hervorstehenden Teile und Einbuchtungen (z.
- Seite 37 • Keine handelsüblichen Antibeschlagsmittel verwenden. Ausschließlich Olympus Silicagel verwenden. • Niemals Klebstoffe oder selbstklebende Folie etc. zur Reparatur oder für ähnliche Zwecke verwenden. Falls Reparaturarbeiten nötig werden, wenden Sie sich bitte an Ihren Olympus Fachhändler oder Kundendienst. F11: Was ist im Falle einer erforderlichen Reparatur zu tun? A11: Falls eine Reparatur erforderlich wird, wenden Sie sich bitte an Ihren Fachhändler oder den...
- Seite 38 (4) Silicagel (SILCA-5): Entfeuchter, um das durch Kondensation verursachte Beschlagen der Glasteile des Unterwassergehäuses zu verringern. ❈ Bestellungen sind in großen Computer- oder Fotofachgeschäften möglich. ❈ Bezüglich des Austausches von Teilen wenden Sie sich bitte an Ihren Olympus Fachhändler oder Kundendienst. Der Teiletausch wird in Rechnung gestellt. D-36...
-
Seite 39: Technische Daten
Technische Daten Geeignetes Olympus Digitalkamera E-330 Kameramodell Druckfestigkeit Bis zu 60 m Wassertiefe Konstruktion Gehäuse: Transparentes Polykarbonat. Schließhebel/Hauptschalterknopf/Programmwählknopf/Steuerknopf/Zoomreg ler/Kameraschlitten: Polykarbonat Port-Schraubfassung/Kameraschlittenführungen/Sucherrahmen/Anschluss für optionale Halterung/Zoomreglergetriebe/TTL-Anschlusskappe: Aluminium Bedienungstasten/Schließhebelgreifer/Zubehöranschlussabdeckung: Vernickeltes Messing. Gehäusekappe: ABS-Kunststoff. O-Ringe: Silikongummi. Innerer LCD-Monitorrahmen: NBR-Gummi. Abmessungen Breite 214 mm x Höhe 168 mm x Tiefe 154 mm Gewicht 1860 g (ohne Kamera und Zubehör) - Seite 40 D-38...
