Albrecht AE33 H Bedienungsanleitung
Hand-scanner
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Albrecht AE33 H
Inhaltszusammenfassung für Albrecht AE33 H
- Seite 1 AE33 H Hand-Scanner Bedienungsanleitung ...
-
Seite 2: Wichtige Hinweise
Sie Ohrhörer anschließen und regeln Sie sie anschließend wieder hoch, soweit notwendig. Warnung! Albrecht übernimmt keine Garantie, dass dieses Gerät wasserdicht ist und mehr als gelegentlichen Regeneinfluss im Freien aushält. Zur Vermeidung von Feuer und Stromschlag setzen Sie das Gerät nicht... -
Seite 3: Inhaltsverzeichnis
INHALT WICHTIGE HINWEISE ................. 2 Sicherheitshinweise ................2 Warnung Ohrhörer! ................2 Warnung! ..................2 INFORMATIONEN ZU IHREM AE33H SCANNER ......4 Bandplan umschalten ............... 4 Die wichtigsten Merkmale..............5 Scannen Verstehen ................7 ... -
Seite 4: Informationen Zu Ihrem Ae33H Scanner
INFORMATIONEN ZU IHREM AE33H SCANNER Vielen Dank, dass Sie sich für den Albrecht AE33H Hand-Scanner entschieden haben. Der Scanner ist vielseitig, kompakt und einfach zu bedienen. Der AE33H ist mit Frequenzen vorprogrammiert – organisiert in 9 vorprogrammierten Speicherbereichen zur Überwachung von u.a. -
Seite 5: Die Wichtigsten Merkmale
DIE WICHTIGSTEN MERKMALE Bandplan 1 Bereich (MHz) Schritt (kHz) Modus 78.0000 - 79.9950 80.0000 - 82.9950 83.0000 - 84.0100 84.0150 - 87.2950 87.3000 - 107.9500 FM B * 108.0000 - 136.99166 8.33 137.0000 - 137.99375 6.25 138.0000 - 143.99375 6.25 144.0000 - 145.99375 6.25 146.0000 - 155.99375... -
Seite 6: Überspringen
DIE WICHTIGSTEN MERKMALE * „FMB“ bedeutet : FM-Breitband-Modulation [engl. WFM = Wide Band FM]. FM bedeutet FM-Schmalband FM-Modulation, wie im analogen Sprechfunk üblich. Vorprogrammierter Speicher-Scan 9 Speicherbereiche vorprogrammierter Frequenzen sind zum Scannen bereit. Favoriten-Scan Bis zu 180 vom Benutzer programmierbare Frequenzen können im Favoriten-Scanmodus gespeichert gescannt... -
Seite 7: Scannen Verstehen
SCANNEN VERSTEHEN Dieser Abschnitt gibt Ihnen einige Hintergrundinformationen zum Scannen. Sie müssen dies nicht unbedingt alles wissen, um Ihren Scanner benutzen zu können, aber etwas Hintergrundwissen ermöglicht Ihnen, mehr aus Ihrem AE33H herauszuholen. Was ist Scannen? Anders als Standard Mittelwelle- oder UKW-Radiosender senden die meisten Sprechfunksysteme nicht kontinuierlich. -
Seite 8: Lieferumfang Ihres Scanners
LIEFERUMFANG IHRES SCANNERS Antenne Ohrhörer 3x AA Alkali-Batterien Gürtelclip Bedienungsanleitung Hinweis: Sollte etwas fehlen oder beschädigt sein, so wenden Sie sich bitte an Ihren Fachhändler. ... -
Seite 9: Scanner Einrichten
SCANNER EINRICHTEN Diese Anleitungen helfen Ihnen bei der Installation und Benutzung Ihres neuen Scanners: • Empfängt Ihr Scanner Störungen oder Rauschen, dann bewegen Sie sich mit dem Scanner oder seiner Antenne von der Störquelle (z.B. Computer, Maschine, Mikrowelle) fort. • Zur Verbesserung des Scanner-Empfangs benutzen Sie eine optionale externe Multiband-Antenne (bei Ihrem örtlichen Elektronikhändler erhältlich). -
Seite 10: Akkus Benutzen
SCANNER EINRICHTEN • Setzen Sie im Batteriefach drei Batterien mit der Polarität ein, wie innen aufgedruckt (+ und -). • Schließen Sie das Batteriefach wieder Akkus benutzen Sie können ebenfalls drei Ni-MH-Akkus zur Versorgung Ihres Scanners benutzen. Vergewissern Sie sich vor der Benutzung von Akkus, dass sie voll aufgeladen sind (externes Ladegerät benutzen). -
Seite 11: Externe Antenne Anschließen
SCANNER EINRICHTEN Antenne anschließen zum Anschluss der mitgelieferten Aufsteckantenne oder einer externen Antenne oben Antennenanschluss Ihrem Scanner richten Sie die Schlitze am Antennenanschluss mit den Nasen der BNC-Buchse Ihres Scanners aus. Dann schieben Sie den Steckerteil nach unten über den Anschluss des Scanners und drehen Sie den äußeren Ring des Steckerteils nach rechts, bis er einrastet. -
Seite 12: Gürtelclip Anbringen
Warnung! Bei evtl. Anschluss eines externen Fahrzeuglautsprechers an der Kopfhörerbuchse des Scanners achten Sie darauf, dass beide Lautsprecherkabel von der Fahrzeuginstallation isoliert sind. Doppelte Erdung (z.B. über Lautsprecherkabel , Fahrzeugmasse und Mobilantenne) kann zu nicht reparablen Schäden am Scanner führen. Gürtelclip anbringen Entriegelungs- Hebel Zum leichteren Tragen Ihres Scanners unterwegs benutzen Sie den... -
Seite 13: Ae33H Bedienelemente Und Display

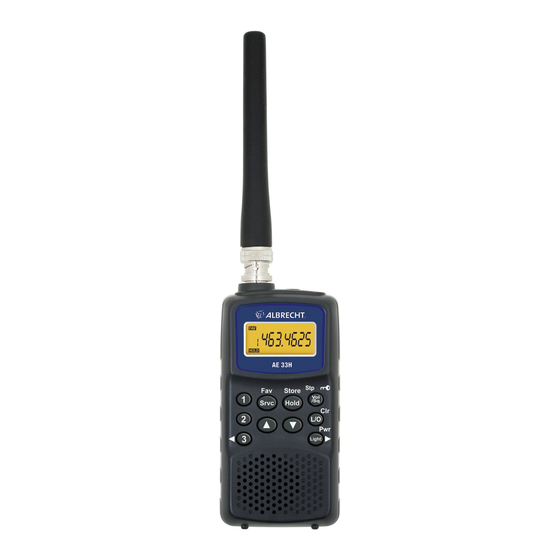

AE33H BEDIENELEMENTE UND DISPLAY Antenne Ohrhörer buchse Display Tastenfeld... -
Seite 14: Beschreibung
AE33H BEDIENELEMENTE UND DISPLAY Blick auf das Tastenfeld Die Tasten Ihres Scanners können verschiedene Funktionen haben, die auf, über oder neben den Tasten bezeichnet sind. Taste Beschreibung Drücken zum: • Aufrufen der Lautstärkeregelung • Einstellen der Rauschsperre • Aufrufen des Schrittmodus für VHF-Low-, FM-, AIR-, VHF-High- und UHF-Speicherbereich . - Seite 15 AE33H BEDIENELEMENTE UND DISPLAY • Zur Auswahl von Direktkanal 2 drücken. • Zum Speichern von Direktkanal 2 gedrückt halten. • Zur Auswahl von Direktkanal 3 drücken. • Zum Speichern von Direktkanal 3 gedrückt halten. • Zur Kommaverschiebung nach links bei der Bearbeitung von Favoriten oder im Direktkanalmodus drücken.
-
Seite 16: Blick Auf Das Display
AE33H BEDIENELEMENTE UND DISPLAY Blick auf das Display Im Display können Sie den aktuellen Betriebsstatus des Scanners ablesen. Die Informationen im Display helfen Ihnen beim Verständnis, wie der Scanner funktioniert. - Anzeige bei Auswahl des Favoriten- oder Direktmodus. - Anzeige bei Auswahl des Notdienstspeichers (EMG). - Anzeige bei Auswahl des Freenetspeichers (FRN). -
Seite 17: Bedienungshinweise
BEDIENUNGSHINWEISE Ein- und Ausschalten • Halten Sie (Pwr) gedrückt. Nach dem Einschalten wird der Bandplan angezeigt. Rauschsperre einstellen Was ist die Rauschsperre? Liegt auf einer bestimmten Frequenz kein Signal an, so hören Sie nur ein Rauschen. Die Rauschsperre schaltet den Ton stumm, wenn kein oder kein starkes Signal anliegt. -
Seite 18: Direktkanäle
BEDIENUNGSHINWEISE Direktkanäle Die Direktkanäle sind 3 One-Touch-Tasten zum Speichern Ihrer 3 wichtigsten Favoriten-Frequenzen. Die Kanäle bleiben leer, bis Sie sie mit einer Frequenz belegen. • Drücken Sie (1), (2) oder (3) zur Auswahl des Direktkanals. Direktkanal speichern Wählen Sie den gewünschten Direktkanal (1), (2) oder (3);... -
Seite 19: Favoriten-Scan
BEDIENUNGSHINWEISE Favoriten-Scan Jeder Speicherbereich hat einen FAVORITEN-Speicher, der solange leer bleibt, bis Sie Ihre Favoriten-Frequenzen hier speichern. Speicher und Favoriten scannen Scanmodus oder nächsten Speicherbereich aufrufen • Drücken Sie (Srvc/Fav), bis der zu scannende Speicherbereich angezeigt wird. Beispiel: Speicher-Scan, •... -
Seite 20: Frequenzschritt Wählen
BEDIENUNGSHINWEISE Frequenzschritt wählen Sie können die Schritte im VHF-Low-, FM-, Air-, VHF-High- und UHF-Speicherbereich umschalten. 1. Drücken Sie (Srvc), bis der zu scannende Speicherbereich angezeigt wird. 2. Drücken Sie (Stp), bis der Schrittmodus angezeigt wird. 3. Mit ▲/▼ wählen Sie den Schritt als Auto / 5.0 / 6.25 / 10.0 / 12.5 kHz (der Schritt für den Air-Speicherbereich ist 8.33 oder 12.5 kHz.) 4. -
Seite 21: Überspringen Aller Kanäle Im Speicherbereich Aufheben
BEDIENUNGSHINWEISE Überspringen aller Kanäle im Speicherbereich aufheben • Drücken Sie (Hold), um den Scan im Favoriten-Scan-Haltemodus zu stoppen, dann halten Sie (L/O) gedrückt. Ein Bestätigungssignal ertönt. Frequenzen speichern Speicherbereich-Frequenz im Favoritenspeicher speichern 1. Rufen Sie den Speicher-Scan-Modus auf. Nach dem Auffinden der gewünschten Frequenz drücken Sie (Hold), um den Scan zu unterbrechen Pause). -
Seite 22: Frequenzen Bearbeiten
BEDIENUNGSHINWEISE Frequenzen bearbeiten Rufen Sie den gewünschten Favoriten- oder Direktkanal auf. Halten Sie (Store) zum Aufrufen des SPEICHERMODUS gedrückt. Die zu ändernde Ziffer blinkt. Mit ◄/▲/▼/► bearbeiten Sie die Beispiel: Favoriten Frequenz. bearbeiten, gewünschte Frequenz wählen für CH Halten Sie (Store) zum Speichern der 03 (MRN) Frequenz gedrückt. -
Seite 23: Störungserkennung Und Service
STÖRUNGSERKENNUNG UND SERVICE Funktioniert Ihr AE33H einmal nicht einwandfrei, so versuchen Sie die nachstehenden Schritte. Problem Mögliche Ursache Lösungsvorschlag Schlechter Die Antenne des Antennenanschluss überprüfen Empfang. Scanners muss oder Antenne anders ausrichten. ausgerichtet werden. Scanner umsetzen. Sie sind in einem abgelegenen Bereich und benötigen eine optionale externe Antenne. -
Seite 24: Scanner Zurückstellen (Reset)
STÖRUNGSERKENNUNG UND SERVICE Scanner zurückstellen (Reset) Hängt sich das Display des Scanners auf oder haben Sie Fehlfunktionen, so stellen Sie den Scanner zurück. Vorsicht! Resetvorgang löscht alle Scanner gespeicherten Informationen. Bevor Sie den Scanner zurückstellen, versuchen Sie, ihn durch Ausschalten und erneutes Einschalten wieder funktionsfähig zu machen. -
Seite 25: Wartung Und Pflege
WARTUNG UND PFLEGE Halten Sie den Scanner trocken. Wischen Sie ihn sofort ab, falls er einmal nass wird. Benutzen und lagern Sie den Scanner nur normaler Raumtemperatur. Behandeln Sie den Scanner vorsichtig, lassen Sie ihn nicht fallen. Schützen Sie den Scanner vor Staub und Schmutz und wischen Sie ihn gelegentlich ab, damit er immer wie neu aussieht. -
Seite 26: Spezifikationen
SPEZIFIKATIONEN Kanäle (Favoriten + Direkt): ..............183 Frequenzbereiche (in MHz) Siehe Seite 5 Empfindlichkeits- Nominalwerte (für 12 dB SINAD) 78.0000 MHz (FM) ................0,5 μV 84.1250 MHz (FM) ................0,4 μV 90.0000 MHz (FMB) ................ 0,8 μV 107.5000 MHz (FMB) ..............0,9 μV 118.8000 MHz (AM) ................ -
Seite 27: Anhang: Häufig Benutzte Frequenzen
ANHANG: HÄUFIG BENUTZTE FREQUENZEN Bandplan 1: Besondere Frequenzen für religiöse Ankündigungen (im EMG-Band, hauptsächlich in Großbritannien benutzt) Kanal Frequenz (MHz) Kanal Frequenz 454.10000 454.57500 454.07500 454.78750 454.12500 454.79375 454.15000 454.80625 454.17500 454.82500 454.27500 456.72500 454.30000 459.80000 454.25000 459.90000 454.70000 460.37000 454.77500 460.37500 454.05000... -
Seite 28: Konformität Mit Normen Und Verordnungen
D-63303 Dreieich Deutschland erklärt hiermit in voller Eigenverantwortung, dass dieses Gerät: Scanner-Empfänger für Funkkommunikation Albrecht AE33H den grundsätzlichen Anforderungen und weiteren relevanten Bestimmungen der EU-Richtlinie1999/5/EC entspricht. Defekte oder nicht länger benötigte Funkgeräte müssen als Elektroschrott recycelt werden. Keine Entsorgung mit dem Hausmüll, geben Sie Funkgeräte an den Sammelstellen für Elektroaltgeräte ab. - Seite 29 AE33 H Handheld Scanner Owner’s Manual ...
