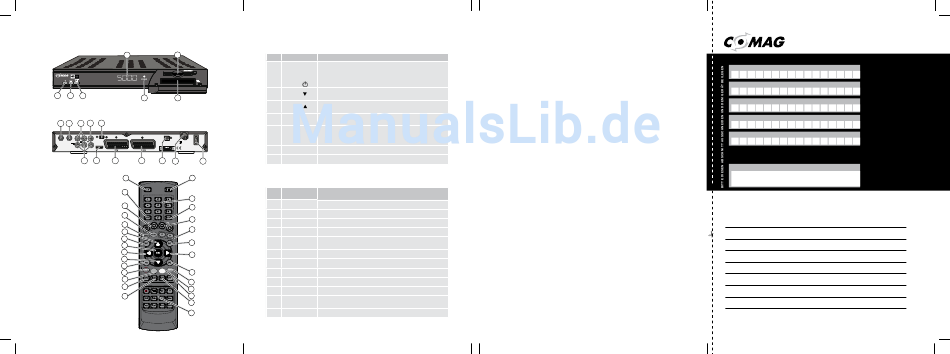

Geräteübersicht
1. Vorderseite receiver
6
7
CI+
1
2
3
4
5
2. rückseite receiver
1
2
3
4
5
USB
FF
IF
R
VIDEO
OPTICAL
LNB IN
220-240V~
OUT
+13/+18V
50/60Hz 25W
300mA Max
Internal F1 :
T2AL 250V
Y
Pb
Pr
HDMI
Consumption :25W MAX
6
7
8
9
10
11
12
3. Fernbedienung
1
2
28
3
27
4
26
5
25
6
24
23
7
22
21
8
20
19
9
18
17
10
16
11
15
12
13
14
Geräteübersicht
1. Vorderseite receiver
nr.
taste/Anzeige
erklärung
Wechsel zwischen Betriebs-Modus und Standby-Modus.
Halten Sie diese Taste länger als 10 Sekunden gedrückt, werden
1
Taste STANDBY
die Werkseinstellungen wiederhergestellt. Achtung! Dabei gehen
Ihre persönlichen Einstellungen verloren.
Wechsel zum nächst niedrigeren Programmplatz
2
Taste CH
Cursor-Bewegung abwärts
Wechsel zum nächst höheren Programmplatz
3
Taste CH
Cursor-Bewegung aufwärts
Grüne LED leuchtet, wenn der Receiver eingeschaltet
4
PoWer
oder im Standby-Betrieb ist
cI+
Common
5
Zum Einschieben eines Common Interface-Moduls
Interface
Einschub
6
Display
4-stelliges LED-Display
7
Smartcard
Smartcard-Reader
2. rückseite receiver
Anschluss/
nr.
erklärung
Schalter
1
IF out
LNB-Anschluss für einen zweiten Satelliten-Receiver
2
LNB-IN
LNB-Anschluss für Antennen-Kabel
3
AUDIO L, R
Audio-Ausgang Stereo L, R Cinch
4
VIDEO
Video-Ausgang
usB
5
Zum Anschluss eines USB-Speichermediums
schnittstelle
6
YPbPr
YPbPr Komponenten-Ausgang
7
HDMI
HDMI-Ausgang
8
tV
SCART-Anschluss TV-Gerät
9
Vcr
SCART-Anschluss Video-Gerätt
10
oPtIcaL
Digitaler optischer Audio-Ausgang
220-240V~
11
Netz-Anschluss
50/60Hz 25W
12
ON/OFF
Netz-Schalter
Formular zur Abwicklung eines Defekts
Absender Bitte Blockschrift in grossBuchstaBen • Kästchen beachten
Name
Vorname
Straße
Serviceadresse:
COMAG Handels AG
Zillenhardtstr. 41
PLZ und ort
D-73037 Göppingen
Service-Hotline:
Telefon mit Vorwahl
0049 (0)7161 / 5 03 06 33
e-Mail:
hotline@comag-ag.de
Modell: SL 90HD+CI+
Unterschrift des Käufers
Fehlerangabe:
