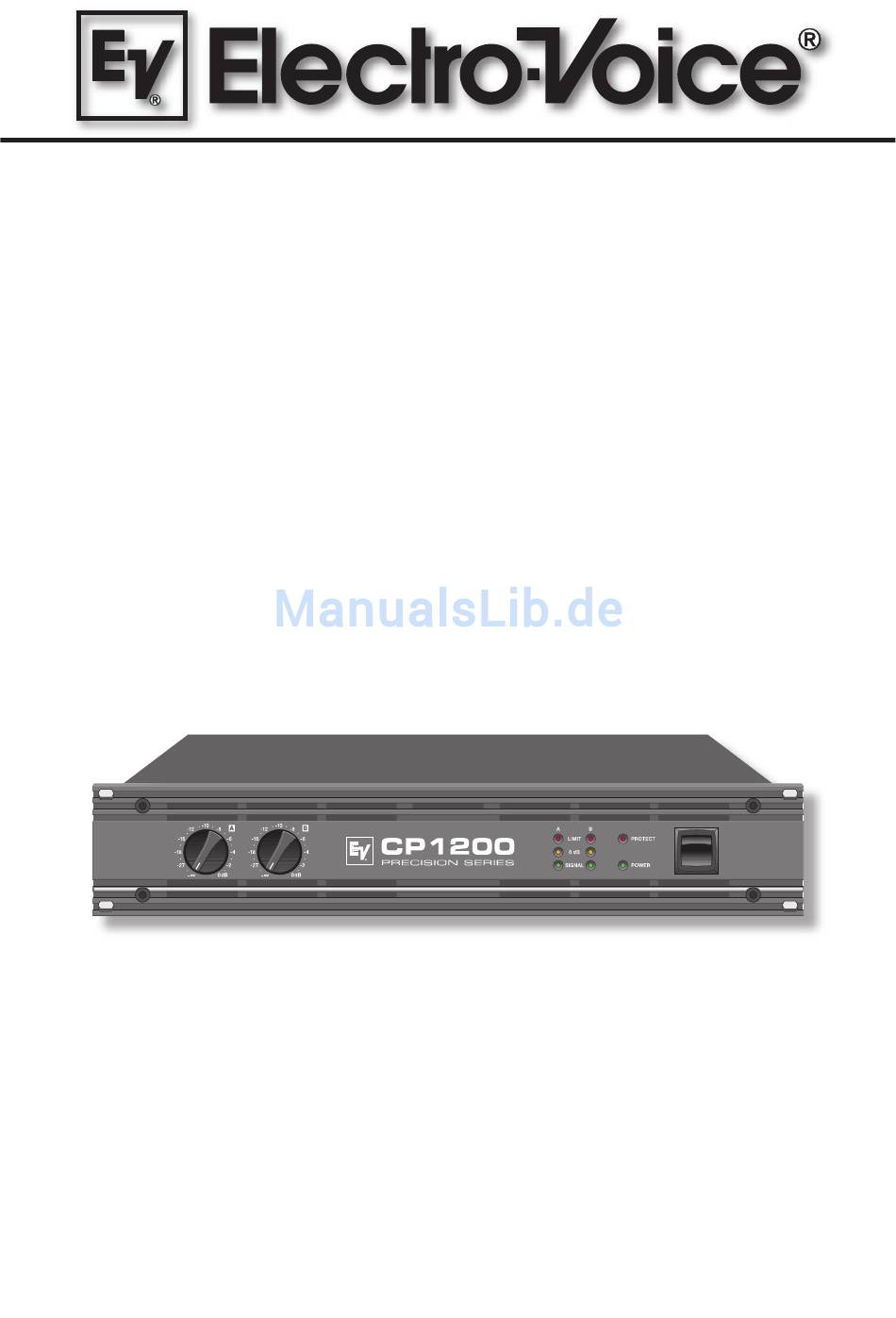

OWNER'S MANUAL
BEDIENUNGSANLEITUNG
CP 1200
PRECISION SERIES

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Electro-Voice CP-1200

Inhaltszusammenfassung für Electro-Voice CP-1200

  • Seite 1 OWNER‘S MANUAL BEDIENUNGSANLEITUNG CP 1200 PRECISION SERIES...

  • Seite 2: Inhaltsverzeichnis

    CONTENTS IMPORTANT SAFETY INSTRUCTIONS ....... IMPORTANT SERVICE INSTRUCTIONS ....... DESCRIPTION ..........UNPACKING & WARRANTY INSTALLATION NOTES ....... FRONT VIEW ....... REAR VIEW ..........INPUT A / INPUT B ....... PARALLEL POWER AMP OUTPUT ....... BRIDGED MODE ....... GROUND-LIFT SWITCH .......

  • Seite 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS The lightning flash with arrowhead symbol, within an equilateral triangle is intended to alert the user to the presence of uninsulated „dangerous voltage“ within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons The exclamation point within an equilateral triangle is intended to alert the user to...

  • Seite 4: Description

    DESCRIPTION Congratulations! With buying a Electro-Voice CP-SERIES power amplifier you have chosen an appli- ance that employs most advanced technology. CP-Series power amps combine outstanding audio performance, highest reliability and operational safety. The audio performance of CP 1200 power amp is simply extraordinary. Optimised power supply units employing low-leakage toroidal transformers provide extensive headroom far above the stated nominal output.

  • Seite 5: Unpacking & Warranty

    DESCRIPTION UNPACKING & WARRANTY Carefully open the packaging and take out the power amplifier. Next to the power amplifier itself, the package also includes this owner’s manual, a mains cord and the warranty certificate. Keep the original invoice, which states the purchase/delivery date together with the warranty certificate at a safe place. INSTALLATION NOTES Generally, installing or mounting power amps should be carried out in a way that guarantees continu- ously unopposed front-to-rear air circulation.

  • Seite 6: Front Panel

    FRONT PANEL Use the POWER switch, located on the front panel’s, right side to switch the appliance’s power on. The soft-start function limits against current inrush peaks on the mains, which in addition prevents the mains line protection switch from activating during power-on. The loudspeaker outputs are activated via relay switching with a delay of approximately 2 seconds to efficiently attenuate eventual power-on noise.

  • Seite 7: Rear Panel

    REAR PANEL INPUT A / INPUT B The inputs INPUT A & INPUT B are electronically balanced for direct connection of mixing consoles, signal processors, etc. The XLR-type connectors OUTPUT A & OUTPUT B are pre- pared for „through-connecting“ input signals to additional ex- ternal power amps.

  • Seite 8: Power Amp Output

    REAR PANEL POWER AMP OUTPUT CONNECTORS Power amp output connection for the two channels A (left) and B (right) is provided via SPEAKON-type output connectors. A plastic cover to prevent inadvertent erroneous connection protects the BRIDGED OUT connector. Make sure to remove the cover only when actually operating the power amplifier in Bridged-Mode.

  • Seite 9: Mains Operation & Resulting Temperature

    MAINS OPERATION & RESULTING TEMPERATURE MAINS OPERATION & RESULTING TEMPERATURE The following tables allow determining power supply and cabling requirements. The power drawn from the mains network is converted into output power to feed the connected loudspeaker systems and into heat. The difference between power consumption and dispensed power is called power dissipation (Pd).
  • Seite 11 BEDIENUNGSANLEITUNG CP 1200 PRECISION SERIES...
  • Seite 12 INHALT WICHTIGE SICHERHEITSHINWEISE ....... WICHTIGE SERVICEHINWEISE ....... BESCHREIBUNG ..........AUSPACKEN & GARANTIE ....... INSTALLATIONSHINWEISE FRONTSEITE ....... RÜCKSEITE ....... INPUT A / INPUT B ....... PARALLEL ..........ENDSTUFENAUSGÄNGE BRIDGED MODE ..........GROUND-LIFT SCHALTER NETZEINGANG ....... NETZBETRIEB & WÄRMEENTWICKLUNG .......

  • Seite 13: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Drei- ecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehör- enden Literatur aufmerksam machen.

  • Seite 14: Beschreibung

    BESCHREIBUNG Herzlichen Glückwunsch! Sie haben sich mit einer Endstufe der CP-SERIE von Electro-Voice für ein Gerät modernster Technologie entschieden. Die Endstufen der CP-Serie vereinen überragende Audio-Performance mit höchster Zuverlässigkeit und Betriebssicherheit. Die Übertragungseigenschaften der CP 1200-Endstufe sind hervorragend. Durch optimierte Netzteile mit streuarmen Ringkerntransformatoren wird ein großer Headroom weit oberhalb der ausgewiesenen...

  • Seite 15: Auspacken & Garantie

    BESCHREIBUNG AUSPACKEN & GARANTIE Öffnen Sie die Verpackung und entnehmen Sie die Endstufe. Zusätzlich zu dieser Bedienungsanleitung liegen dem Gerät ein Netzkabel, und die Garantiekarte bei. Bewahren Sie zur Garantiekarte auch den Kaufbeleg, der den Termin der Übergabe festlegt, auf. INSTALLATIONSHINWEISE Generell sind die Endstufen so aufzustellen oder zu montieren, dass die Luftzufuhr an der Frontseite und die Entlüftung an der Geräterückseite nicht behindert wird.

  • Seite 16: Frontseite

    FRONTSEITE Mit dem POWER Schalter rechts auf der Frontblende wird das Gerät eingeschaltet. Eine Softstart- Schaltung vermeidet dabei Einschaltstromspitzen auf der Netzleitung. Dadurch wird verhindert, dass der Leitungsschutzschalter des Stromnetzes beim Einschalten der Endstufe anspricht. Die Lautspre- cher werden über die Ausgangsrelais um ca. 2 Sekunden verzögert zugeschaltet, wodurch etwaige Einschaltgeräusche effektiv unterdrückt werden, die ansonsten in den Lautsprechern hörbar wären.

  • Seite 17: Rückseite

    RÜCKSEITE INPUT A / INPUT B Die Eingänge INPUT A & INPUT B sind elektronisch symmetrisch für den direkten Betrieb mit Mischpulten, Signalprozessoren usw. ausgelegt. Die XLR-Ausgangsbuchsen OUTPUT A & OUTPUT B sind zum „Durchschleifen“ des Eingangssignals zu weiteren Endstufen vorgesehen. Das Eingangssignal wird dabei direkt auf die Ausgangsbuchsen gelegt, es befinden sich keine Zwischenverstärker oder andere elektronischen Bauteile in diesem Pfad.

  • Seite 18: Endstufenausgangsbuchsen

    RÜCKSEITE ENDSTUFENAUSGANGSBUCHSEN Für die Endstufenkanäle A (Links) und B (Rechts) sind jeweils SPEAKON Ausgangsbuchsen vorhanden. Die BRIDGED OUT Buchse für den Brückenbetrieb ist mit einem Kunststoffdeckel geschlossen, um Anschlußfehler zu vermeiden. Entfernen Sie den Deckel nur, wenn Sie die Endstufe tatsächlich im Brückenbetrieb verwenden wollen.

  • Seite 19: Netzbetrieb & Wärmeentwicklung

    NETZBETRIEB & WÄRMEENTWICKLUNG NETZBETRIEB & WÄRMEENTWICKLUNG IN DER ENDSTUFE Mit Hilfe der folgenden Tabellen können die Anforderungen für Stromversorgung und Zuleitungen bestimmt werden. Die vom Stromnetz aufgenommene Leistung wird in Ausgangsleistung für die Lautsprecher und in Wärme umgewandelt. Die Differenz aus aufgenommener Leistung und abgegebener Leistung nennt manVerlustleistung ( ).Die durchVerluste entstehendeWärme verbleibt u.U.im Rack und muss durch ge- eigneteMassnahmenabgeleitetwerden.ZurBerechnungderWärmeverhältnisseimRack/Schrankbzw.zur...

  • Seite 20: Specifications / Technische Daten

    SPECIFICATIONS - Amplifier at rated conditions, both channels driven, 8 Ω loads, unless otherwise specified. CP 1200 Load Impedance 2Ω 4Ω 8Ω Maximum Midband Output Power 600W 400W 240W THD = 1%, 1kHz, Dual Channel Rated Output Power 300W 150W THD <...

  • Seite 21: Block Diagram

    BLOCK DIAGRAM...

  • Seite 22: Dimensions / Abmessungen

    ABMESSUNGEN...
  • Seite 23 NOTES...
  • Seite 24 Telex Communications Inc., 12000 Portland Ave. South, Burnsville, MN 55337, Phone: +1 952-884-4051, FAX: +1 952-884-0043 Germany EVI AUDIO GmbH, Hirschberger Ring 45, D 94315, Straubing, Germany Phone: 49 9421-706 0, FAX: 49 9421-706 265 Subject to change without prior notice. Printed in Germany 10/09/2003 / 363 493 www.dynacord.de...
