WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Dreiecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hin- weisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährli- chen Stromschlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedie- nungs- sowie Servicehinweise in der zum Gerät 1.
Controller wurde zum Aufbau höchstwertiger Aktiv-2-Wegsysteme mit Subwoofern entwickelt. Als Leistungsverstärker werden in derartigen Systemen professionelle lineare Leistungsendstufen wie beispielsweise Electro-Voice P1200, P2000, P3000 oder Q44, Q66 eingesetzt. Beim Einsatz von Prozessorendstufen wie beispielsweise Electro-Voice P1250 wird der Endstufenprozessorteil einfach ausgeschaltet.

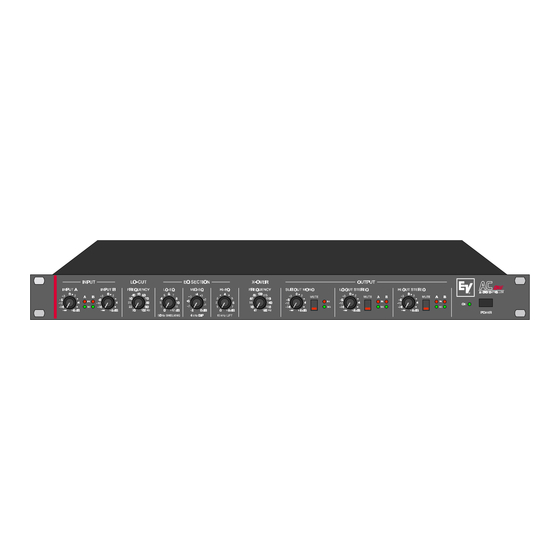

F R O N T S E I T E 1. Pegelregler für die Eingänge A und B Normalerweise einfach auf „0“ (Mittelrastung) stellen. Mit diesen Reglern können die Kanäle A und B, falls gewünscht, auf unterschiedliche Lautstärke eingestellt werden. Die grüne „Signal“ LEDs zeigen an daß Audiosignale an den Eingängen anliegen. Die roten „Peak“...
Seite 5
F R O N T S E I T E 7. S u b O u t M o n o R e g l e r Normalerweise einfach auf Mittelrastung (0dB) stellen. Mit diesem Regler wird die Lautstärke für einen Mono Subwoofer eingestellt. Der Bassanteil von Kanal A und Kanal B wird gemeinsam in den Mono Subwoofer eingespeist.
R Ü C K S E I T E 1 1 . E i n g a n g s b u c h s e n K a n a l A ( C H A I N , O U T ) u n d K a n a l B ( C H B I N , O U T ) Die Eingänge in den AC Controller sind elektronisch symmetrisch aufgebaut (Pin2 = +, Pin3 = - , Pin1 = Shield).
T E C H N I S C H E D A T E N T e c h n i s c h e D a t e n A C O N E Alle Pegel- und Frequenzregler in Mittelstellung, Lo-EQ- und Hi-EQ-Regler auf 0dB, MID-EQ-Regler auf -4dB, soweit nicht ausdrücklich anders gekennzeichnet.
A B M E S S U N G E N / D I M E N S I O N S Abmessungen / Dimensions (in mm)
Seite 10
Beispiel einer Aktiv 2-Weg Anlage mit einem AC Controller, und zwei Q66 Endstufen. O N E Example for an active 2-way application incorporating one AC controller and two Q66 power amplifier Exemple d’application en deux voies actives incluant un controleurAC et deux amplificateurs de puissance Q66.
Seite 11
Nachrüstanleitung Retrofit Instruction For The Mode d’emploi du Kit Eingangsübertrager Input Transformer Extension d’Extension Transformateur NRS 90208 Kit NRS 90208 d’Entrée NRS 90208 • • • Netzstecker ziehen. Unplug the mains cord. Débrancher le cordon secteur. • • • Alle Schrauben zur Haubenbefe- Remove all screws from the co - Enlever toutes les vis maintenant stigung entfernen.
Seite 12
(d): malfunction resulting from misuse or abuse of the product; or (e): malfunction occurring at any time after repairs have been made to the product by anyone other than Electro-Voice or any of its authorized service representatives.
