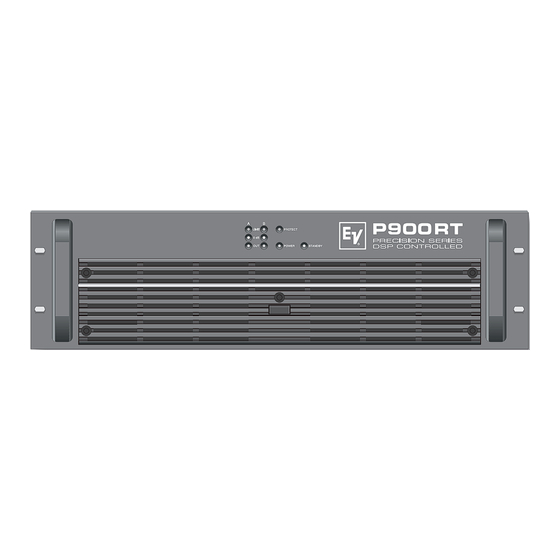

Electro-Voice P900RT Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Electro-Voice Anleitungen
  4. Controller
  5. P900RT
  6. Bedienungsanleitung

Electro-Voice P900RT Bedienungsanleitung

Vorschau ausblenden

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

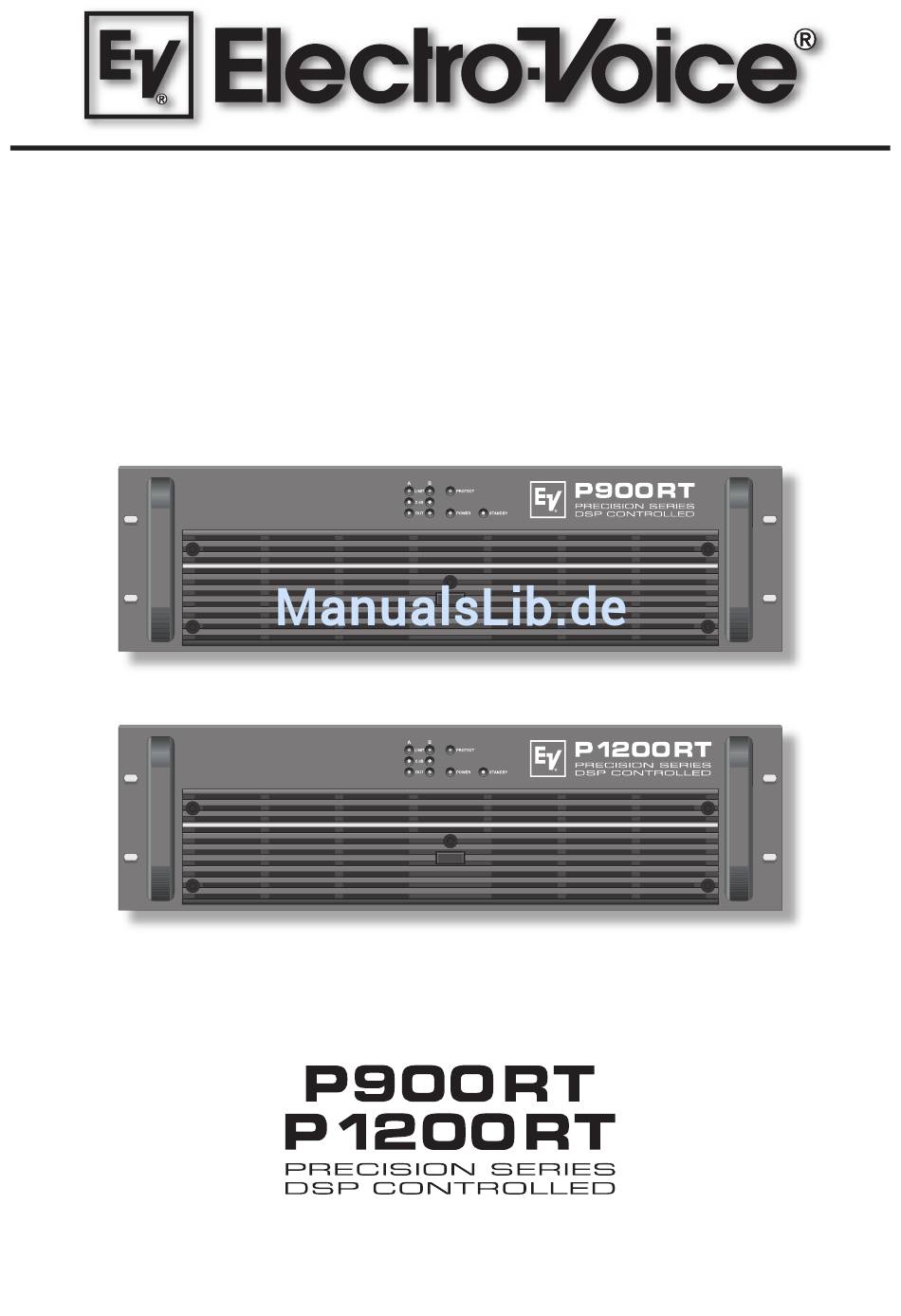

OWNER'S MANUAL
BEDIENUNGSANLEITUNG

Werbung

Kapitel

loading

Verwandte Anleitungen für Electro-Voice P900RT

Inhaltszusammenfassung für Electro-Voice P900RT

  • Seite 1 OWNER‘S MANUAL BEDIENUNGSANLEITUNG...

  • Seite 2: Inhaltsverzeichnis

    CONTENTS IMPORTANT SAFETY INSTRUCTIONS ....... IMPORTANT SERVICE INSTRUCTIONS ....... DESCRIPTION ....... UNPACKING & WARRANTY ..........INSTALLATION NOTES FRONT VIEW ....... REAR VIEW ....... INPUT A / INPUT B ..........PARALLEL CONNECTION ....... DSP OUT CONTROL PORT ..........RS-232 INTERFACE ADDRESS .......

  • Seite 3: Important Safety Instructions

    IMPORTANT SAFETY INSTRUCTIONS The lightning flash with arrowhead symbol, within an equilateral triangle is intended to alert the user to the presence of uninsulated „dangerous voltage“ within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock to persons The exclamation point within an equilateral triangle is intended to alert the user to...

  • Seite 4: Description

    DESCRIPTION Congratulations! With buying an Electro-Voice PRECISION SERIES power amplifier you have chosen an appliance that employs the most advanced technology. P-Series power amps combine outstanding audio performance, highest reliability and operational stability. Each power amplifier employs an RCM-24 Remote Control module allowing centralized configuration, control and monitoring of all relevant power amp parameters (like output current, output voltage, load impedance, etc.).

  • Seite 5: Unpacking & Warranty

    DESCRIPTION Next to controlling and monitoring, the RCM-24 Remote Control module provides comprehensive signal processing functions. It includes a total of 20 parametric filter–, X-over functions, delays, routing and level control as well as compressors and limiters per channel. All parameters can be freely edited and stored in the module’s 8 user presets.

  • Seite 6: Front View

    FRONT VIEW Use the POWER switch located in the centre of the front panel to switch the appliance’s power on. The soft-start function prevents current inrush peaks on the mains, which in addition prevents the mains line protection switch from activating during power-on operation of the power amplifier. The loudspeaker outputs are activated via relay switching with a delay of approximately 2 seconds effectively attenuating eventual power-on noise.

  • Seite 7: Rear View

    REAR VIEW INPUT A / INPUT B The inputs INPUT A & INPUT B are electronically The inputs INPUT A & INPUT B are electronically balanced offering an input sensitivity of +6dBu balanced offering an input sensitivity of +6dBu (1.55 V) for direct connection of mixing consoles, etc. (1.55 V) for direct connection of mixing consoles, etc.

  • Seite 8: Rs-232 Interface

    REAR VIEW RS-232 INTERFACE The RS-232 interface is for connecting media control systems as well as building management systems providing control and monitoring of all parameters. Communication is established via an easily to implement ASCII- protocol allowing trouble-free integration of Remote Amplifiers in media and touch panel control systems.

  • Seite 9: Easy Remote

    REAR VIEW The STATUS LED provides optical indication of CAN-bus traffic. When the power amplifier’s address is set to “00” so that it is separated from the CAN- bus, the STATUS LED blinks every 3 seconds. When the power amplifier’s address is set between “01”...

  • Seite 10: Output Voltage Configuration

    REAR VIEW OUTPUT VOLTAGE CONFIGURATION The power amplifier’s output voltage is factory pre-set to the corresponding voltage setting for loudspeaker networks as they are usually used in the specific country of shipment. Changing this setting takes only little effort. Mains Voltage Factory Pre-Set 220V, 230V, 240V 100V Output Voltage...

  • Seite 11: Cabling

    CABLING LF-CONNECTION CORDS Choosing balanced cables (two conductors for the audio signal plus separate shielding mesh) with XLR-type connectors is recommended for LF-signal connection. Although connecting unbalanced cables to the power amplifier inputs is possible as well, using balanced cabling is always preferable. A great number of today’s audio appliances employ balanced outputs.

  • Seite 12: Network Examples

    NETWORK-EXAMPLES The following diagrams show examples of the data-bus wiring for different order of size: System with 5 amps and one UCC1 / PC at the beginning of the bus Terminators at the UCC1 (first unit on the bus) and at amp 5 (last unit on the bus) System with 2 amp-racks and an UCC1 / PC in the middle Terminators at amp 6 (first unit on the bus) and amp 12 (last unit on the bus)
  • Seite 13 NETWORK-EXAMPLES System with several amp-racks and several UCC1 / PCs UCC1s anywhere on the CAN-bus Terminators at amp 10 (first unit on the bus) and amp 16 (last unit on the bus) Next to the CAN-bus signal, network cabling also carries the balanced monitor audio signal for monitoring the power amp inputs and outputs.This monitor-bus allows software-controlled monitoring of the input and outputsignalsofallpowerampsthatareincludedintheremotenetwork,withouttheneedforadditionalwiring.

  • Seite 14: Can-Bus

    CAN-BUS The CAN-bus allows using different data rates, with the data Baud Rate Bus Length rate being indirectly proportional to the bus length. Small net 500 kbit/s 100 m works allow baud rates up to 500kbit/s. 250 kbit/s 250 m For sizable dimensioned networks reducing the baud rate (minimum 10kbit/s) is necessary.

  • Seite 15: Mains Operation & Resulting Temp

    1870 2 x 500 2969 100V @ 20Ω, 70V @ 9.8Ω Alarm Operation (-3dB) 230V 7.27 1370 2 x 250 2969 100V @ 20Ω, 70V @ 9.8Ω P900RT BTU/hr Mains Mains Mains Idling 230V 0.45 Max. Output 230V 4.97 2 x 280 1228 100V @ 57Ω, 70V @ 28Ω...
  • Seite 17 BEDIENUNGSANLEITUNG...
  • Seite 18 INHALT WICHTIGE SICHERHEITSHINWEISE ....... WICHTIGE SERVICEHINWEISE ....... BESCHREIBUNG ....... AUSPACKEN & GARANTIE ....... INSTALLATIONSHINWEISE ....... FRONTSEITE ....... RÜCKSEITE ..........INPUT A / INPUT B PARALLEL ....... DSP OUT ....... CONTROL PORT ..........RS-232 INTERFACE ....... ADDRESS ....... REMOTE CAN-BUS EASY REMOTE .......

  • Seite 19: Wichtige Sicherheitshinweise

    WICHTIGE SICHERHEITSHINWEISE Das Blitzsymbol innerhalb eines gleichseitigen Drei- ecks soll den Anwender auf nicht isolierte Leitungen und Kontakte im Geräteinneren hinweisen, an denen hohe Spannungen anliegen, die im Fall einer Berührung zu lebensgefährlichen Stromschlägen führen können. Das Ausrufezeichen innerhalb eines gleichseitigen Dreiecks soll den Anwender auf wichtige Bedienungs- sowie Servicehinweise in der zum Gerät gehör- enden Literatur aufmerksam machen.

  • Seite 20: Beschreibung

    BESCHREIBUNG Herzlichen Glückwunsch! Sie haben sich mit einer Endstufe der PRECISION SERIES von Electro-Voice für ein Gerät modernster Technologie entschieden. Die Endstufen der P-Serie vereinen überragende Audio-Performance mit höchster Zuverlässigkeit und Be- triebssicherheit. Jede Endstufe ist mit dem RCM-24 Remote Control Modul ausgestattet, welches die zentrale Konfiguration, Steuerung und Überwachung aller relevanten Endstufenparameter (wie...

  • Seite 21: Auspacken & Garantie

    BESCHREIBUNG Neben der Steuerung und Überwachung stellt das RCM-24 Remote Control Modul umfangrei- che Signalverarbeitungsfunktionen zur Verfügung. Enthalten sind insgesamt 20 parametrische Filter, X-Over Funktionen, Delays, Routing und Level Control, sowie Kompressor und Limiter pro Kanal. Sämtliche Parameter sind frei editierbar und können auf dem Modul in bis zu 8 User Memories abgespeichert werden.

  • Seite 22: Frontseite

    FRONTSEITE Mit dem POWER Schalter in der Mitte der Frontblende wird das Gerät eingeschaltet. Eine Softstart-Schaltung vermeidet dabei Einschaltstromspitzen auf der Netzleitung. Dadurch wird verhindert, dass der Leitungsschutzschalter des Stromnetzes beim Einschalten der Endstufe anspricht. Die Lautsprecher werden über die Ausgangsrelais um ca. 2 Sekunden verzögert zugeschaltet, wodurch etwaige Einschaltgeräusche effektiv unterdrückt werden.

  • Seite 23: Rückseite

    RÜCKSEITE INPUT A / INPUT B Die Eingänge INPUT A & INPUT B sind elektronisch Die Eingänge INPUT A & INPUT B sind elektronisch symmetrisch mit einer Eingangsempfindlichkeit von symmetrisch mit einer Eingangsempfindlichkeit von +6dBu (1.55V) für den direkten Betrieb mit Misch- +6dBu (1.55V) für den direkten Betrieb mit Misch- pulten usw.

  • Seite 24: Rs-232 Interface

    RÜCKSEITE RS-232 INTERFACE Das RS-232 Interface dient als Schnittstelle zu Mediensteuerungssystemen bzw. Gebäudemanagementsystemen. Über RS-232 können sämtliche Parameter gesteuert und abgefragt werden. Die Kommunikation erfolgt über ein einfach zu implementierendes ASCII Protokoll. Auf diese Wei- se können die Remote Verstärker problemlos in Medien- und Touchpanel-Steuerungen integriert se können die Remote Verstärker problemlos in Medien- und Touchpanel-Steuerungen integriert werden.

  • Seite 25: Easy Remote

    RÜCKSEITE Die LED STATUS dient zur Kontrolle der Kommunikation am CAN-Bus. Wenn die Adresse 00 eingestellt und die Endstufe softwaremässig vom CAN-Bus abgekoppelt ist, blinkt die LED regelmässig alle 3 Sek. kurz auf. Wenn eine Adresse zwischen 01 und 250 eingestellt ist, aber noch keine CAN-Bus Aktivität stattgefunden hat, blinkt die LED regelmässig jede Sekunde kurz auf.

  • Seite 26: Konfg. Der Ausgangsspannung

    RÜCKSEITE KONFIGURATION DER AUSGANGSSPANNUNG Die Ausgangsspannung der Endstufen ist werkseitig auf die in den jeweiligen Ländern üblichen Spannungen für Lautsprechernetze voreingestellt und kann in wenigen Schritten umkonfiguriert werden. Netzspannung Auslieferungszustand 220V, 230V, 240V 100V Ausgangsspannung 100V, 120V 70V Ausgangsspannung Achtung: Die Konfiguration der Ausgangsspannung erfordert das Öffnen des Gerätes und darf nur von entsprechend geschultem Personal durchgeführt werden.

  • Seite 27: Verkabelung

    VERKABELUNG NF-VERBINDUNGSKABEL Als NF-Verbindung wählen Sie am besten symmetrisch ausgelegte Kabel (2 Signaladern + Schirm- geflecht) mit XLR-Stecker. Obwohl alle Endstufeneingänge auch unsymmetrisch beleget werden können, stellt ein symmetrisch ausgeführtes NF-Verbindungskabel die bessere Alternative zu einer un- symmetrischen Verbindung dar. Die meisten Audiogeräte verfügen über symmetrisch aufgebaute Aus- gänge.

  • Seite 28: Netzwerk-Beispiele

    NETZWERK-BEISPIELE Die folgenden Bilder zeigen Beispiele von Datenbusverdrahtungen in unterschiedlichen Grössen- ordnungen: System mit 5 Verstärkern und einem UCC1 / PC am Bus-Anfang Abschluss-Stecker am UCC1 (Bus-Anfang) und am Verstärker 5 (Bus-Ende) System mit 2 Racks und einem UCC1 / PC in der Mitte Abschluss-Stecker an Verstärker 6 (Bus-Anfang) und Verstärker 12 (Bus-Ende)
  • Seite 29 NETZWERK-BEISPIELE System mit mehreren Racks und mehreren UCC1 / PCs UCC1 an beliebigen Stellen im CAN-Bus Abschluss-Stecker an Verstärker 10 (Bus-Anfang) und Verstärker 16 (Bus-Ende) In der Netzwerk-Verkabelung ist neben dem CAN-Bus auch das symmetrische Audio-Monitor Signal zum Abhören der Endstufeneingänge und –ausgänge mitgeführt. Dieser Monitorbus ermöglicht das softwaregesteuerte Abhören der Eingangs- oder Ausgangssignale aller im Remote-Netzwerk vorhandenen Endstufen ohne zusätzlichen Verdrahtungsaufwand.

  • Seite 30: Can-Bus

    CAN-BUS Der CAN-Bus erlaubt die Verwendung unterschiedlicher Baud Rate Bus Länge Datenraten, wobei die Datenrate indirekt proportional 500 kbit/s 100 m zur Buslänge ist. Wenn das Netzwerk nur eine geringe 250 kbit/s 250 m Ausdehnung hat, sind höhere Baudraten bis zu 500 kbit/s möglich.

  • Seite 31: Netzbetrieb & Wärmeentwicklung

    1870 2 x 500 2969 100V @ 20Ω, 70V @ 9.8Ω Alarmbetrieb (-3dB) 230V 7.27 1370 2 x 250 2969 100V @ 20Ω, 70V @ 9.8Ω P900RT BTU/hr Netz Netz Netz Leerlauf 230V 0.45 Max. Ausgangsleistung 230V 4.97 2 x 280 1228 100V @ 57Ω, 70V @ 28Ω...

  • Seite 32: Specifications / Technische Daten

    SPECIFICATIONS / TECHNISCHE DATEN System (amplifier) at rated conditions, both channels driven, rated loads, unless otherwise specified. P900RT P1200RT 100V 100V Rated Load Impedance 28.5Ω 14Ω 20Ω 9.8Ω Maximum Midband Output Power 410W 400W 590W 580W THD = 1%, 1kHz...
  • Seite 33 SPECIFICATIONS / TECHNISCHE DATEN CAN-Bus, 10 ... 500 kbit/s, RJ-45 (PC Control) Interfaces RS-232, 19.2 kbit/s, 9-pol. SUB-D (Multi Media Control) 6-pol. Phoenix 2 Control Inputs Inactive / OFF +5.0V (> 2.4V) or open (internal pull-up) Active / ON 0V (< 0.8V) 2 Control Outputs Control Port / GPIO Inactive / OFF...

  • Seite 34: Block Diagram Amplifier

    BLOCK DIAGRAM AMPLIFIER...

  • Seite 35: Block Diagram Rcm-24

    BLOCK DIAGRAM RCM-24...

  • Seite 36: Dimensions / Abmessungen

    DIMENSIONS / ABMESSUNGEN 389,5 132,5...
  • Seite 37 NOTES...
  • Seite 38 NOTES...
  • Seite 39 NOTES...
  • Seite 40 Telex Communications Inc., 12000 Portland Ave. South, Burnsville, MN 55337, Phone: +1 952-884-4051, FAX: +1 952-884-0043 Germany EVI AUDIO, Hirschberger Ring 45, D 94315, Straubing, Germany Phone: 49 9421-706 0, FAX: 49 9421-706 265 Subject to change without prior notice. Printed in Germany 10/08/2002 / 361 122 www.electro-voice.de...
