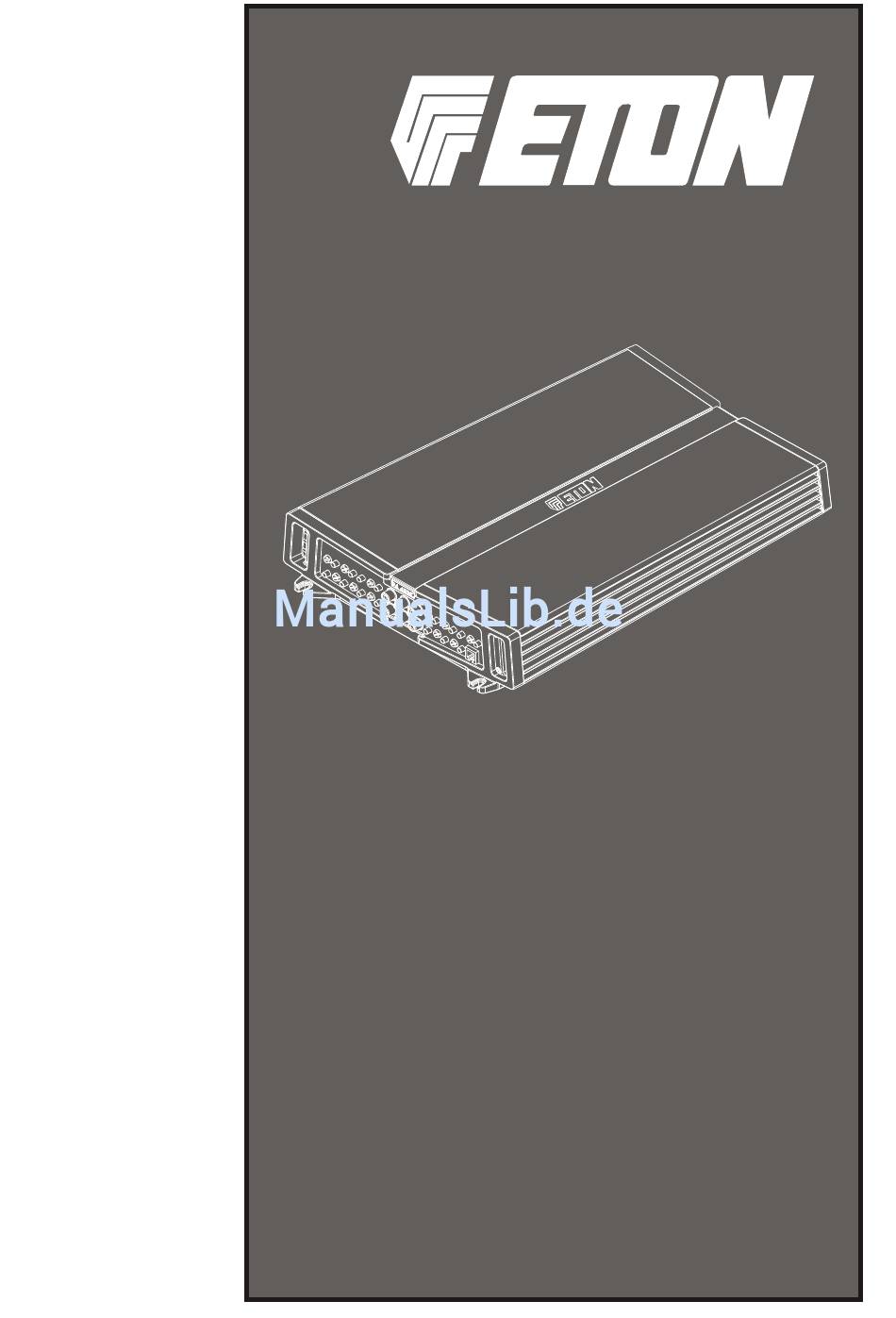

- Seite 1 GERMAN HIGH TECHNOLOGY POWER AMPLIFIER PA 4506 PA 4506 EINBAU / BEDIENUNG INSTALLATION / OPERATION...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Table of Contents Introduction Einführung Safety Instructions Sicherheitshinweise Before Putting into Operation Vor der Inbetriebnahme Installation Installation Mounting Befestigung Cabling Verkabelung Electric Power Supply Stromversorgung Connections and Adjustments Anschlüsse und Einstellungen Product Description Produktbeschreibung Packing and Contents Verpackung und Inhalt Connection and Operating Anschluss und Bedienung 18-19... -
Seite 3: Einleitung
Einleitung ETON bedankt sich ausdrücklich für den Kauf des Verstärkers und beglückwünscht Sie zu der Wahl dieses ausgezeichneten Produktes. Die ETON Verstärker garantieren hervorragende Leistungen. Die elektrischen, mechanischen und klanglichen Eigenschaften bleiben über die gesamte Lebensdauer des Produktes erhalten. Wir wünschen Ihnen viel Freude beim Hören. -
Seite 4: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Hinweis Die Installation und die Einstellung des Verstärkers sollte nur von qualifiziertem Personal vorgenommen werden. Lesen Sie die Bedienungsanleitung sorgfältig und folgen Sie den darin gegebenen Hinweisen zum Anschluss und zur Einstellung des Verstärkers. Warnung Bevor Sie externe Geräte anschließen, die nicht zum Verstärker gehören, sollten Sie die entsprechenden Hinweise in der Bedienungsanleitung dieses Gerätes beachten. -
Seite 5: Verkabelung
Verkabelung Achtung Verwenden Sie nur Stromversorgungskabel mit ausreichendem Querschnitt. Beachten Sie hierbei die Technischen Daten im Anhang. Ein höherer Querschnitt ist immer zu empfehlen. Hinweis Der Querschnitt des Erdungskabels muss mindestens so groß sein wie der des Pluskabels. Warnung Verlegen Sie die Kabel einzeln und nacheinander. Achten Sie auf einen fachgerechten Einbau. Bei Durchführungen durch Blechteile immer Gummischutztüllen verwenden. -
Seite 6: Produktbeschreibung Verpackung Und Inhalt
Bei Fehlen oder Beschädigung von Teilen setzen Sie sich bitte sofort mit Ihrem Händler in Verbindung. Geben Sie hierbei sowohl das Modell als auch die Seriennummer an, die am unteren Teil des Verstärkers abgelesen werden kann. Der Verpackung liegen bei: Sicherungshalter Befestigungsschrauben Innensechskantschlüssel (2x) Fernbedienung Anschluss und Bedienung PA 4506 PA 4506... - Seite 7 Anschluss und Bedienung Steueranschluss +12Volt (Ein Aus) LED Anzeige EIN LED Anzeige Schutzschaltung + 12Volt Spannungsanschluss Masse Anschluss Eingang linker Kanal Cinch Buchse; und Eingang Monobetrieb Eingang rechter Kanal Cinch Buchse Einstellung Eingangsempfindlichkeit Stereo/Mono Umschalter. In Stellung Mono benutzen Sie den Signaleingang links Eingang linker Kanal Cinch Buchse;...
-
Seite 8: Anschlussbeschreibung
Anschlussbeschreibung Eingang Der Verstärker verfügt über drei Cinch Stereoeingänge. (6;7 10,11 15,16). An diese Anschlüsse geben Sie das Vorverstärker Signal Ihres Autoradios oder DVD Spielers etc.. Die Empfindlichkeitsregler(8,12 und 17) dienen dazu dieses Eingangssignal an den Verstärker anzupassen. Filter Der Verstärker verfügt über HP und LP Filter. Mit diesen Filtern können Sie die Signalverarbeitung im Verstärker entsprechend einstellen.(23;28,36,38). -
Seite 9: Technische Eigenschaften
Technische Eigenschaften Kanäle Ausgangsleistung (RMS) Stereo @ 4 Ohm 6 x 83 W Stereo @ 2 Ohm 6 x 150 W Gebrückt @ 4 Ohm 3 x 300 W T.H.D. <0,03% (4 Ohm) Frequenzgang 20 Hz - 100 kHz Signal/Rauschabstand >89 dB Kanaltrennung bei 1 kHz >65 dB... -
Seite 10: Konfigurationsbeispiele
Konfigurationsbeispiele 6 Kanal Betrieb Nehmen Sie die Anschlüsse wie in der Abbildung gezeigt vor. PA 4506 AUTORADIO Links Links Rechts Rechts Vorn Hinten Vorn Hinten geschaltet PA 4506 FUSE Filterauswahl 6 Kanal Betrieb Bringen Sie die Schalter der HP und LP Filter (21;25,27,35,37) in die Position „Off“... - Seite 11 Konfigurationsbeispiele 5 Kanal Betrieb Nehmen Sie die Anschlüsse wie in der Abbildung gezeigt vor. PA 4506 AUTORADIO Links Links Rechts Rechts Vorn Hinten Vorn Hinten geschaltet PA 4506 FUSE Filterauswahl 5 Kanal Betrieb Bringen Sie den Filter Schalter (21) in Position „On“. Stellen Sie den Filterwahlschalter (22) in Position „HP“.
-
Seite 12: Trimode Betrieb
Konfigurationsbeispiele Trimode Betrieb Im Trimode Betrieb arbeiten die Front und Rear Kanäle im Mono Betrieb gebrückt. Dadurch erreichen Sie eine höhere Ausgangsleistung zur Ansteuerung Ihres Frontsystems. Der Subwoofer arbeitet ebenfalls im Brückenbetrieb. PA 4506 Links Rechts Vorn Hinten AUTORADIO geschaltet... -
Seite 13: Vollaktiv Betrieb
Konfigurationsbeispiele Vollaktiv Betrieb PA 4506 Tiefton Tiefton Rechts Links Hochton Links Hochton AUTORADIO Rechts geschaltet PA 4506 Filterauswahl Vollaktiv System FUSE Bringen Sie die Mono Stereo Schalter (9,13) in Position „Stereo“ Bringen Sie den Signal Eingangs Wahlschalter (19) in Position „Front“... -
Seite 14: Erste Inbetriebnahme
Erste Inbetriebnahme Bevor Sie die Fahrzeugbatterie wieder anschließen, versichern Sie sich, dass jede Verbindung gemäß den Anweisungen dieser Bedienungsanleitung entsprechen. Prüfen Sie ob alle Installationsvorgänge den Sicherheitsvorschriften entsprechen. Reduzieren Sie die Lautstärke Ihres Steuergerätes auf Minimum und schalten Sie es ein. Bei richtigem Anschluss schaltet sich der Verstärker ebenfalls ein und die Betriebsanzeige grüne LED (2) leuchtet. - Seite 28 Technische Änderungen und Druckfehler vorbehalten. All specifications are subject to change without notice.
