3
Wählen Sie Ecke 2.
4
Tippen Sie auf die Position des inneren Schutzbereichs
um die Breite des Schutzbereichs zu definieren.

Radar-Zielerfassung und MARPA

Mit der Zielerfassung per Radar können Sie Objekte
identifizieren und verfolgen.
MARPA (Mini Automatic Radar Plotting Aid) wird vorrangig zur
Vermeidung von Kollisionen genutzt. Damit Sie MARPA
verwenden können, müssen Sie einem Ziel ein MARPA-Tag
zuweisen. Das Radarsystem verfolgt das gekennzeichnete
Objekt automatisch und stellt Informationen zu diesem Objekt
bereit, z. B. Bereich, Peilung, Geschwindigkeit, GPS-Steuerkurs,
nächste Annäherung sowie Zeit zur nächsten Annäherung.
MARPA zeigt den Status aller gekennzeichneten Objekte an
(Suche, Verloren, Tracking, Gefährlich), und der Plotter kann
einen Kollisionsalarm ausgeben, wenn das Objekt in den
Sicherheitsbereich einfährt.

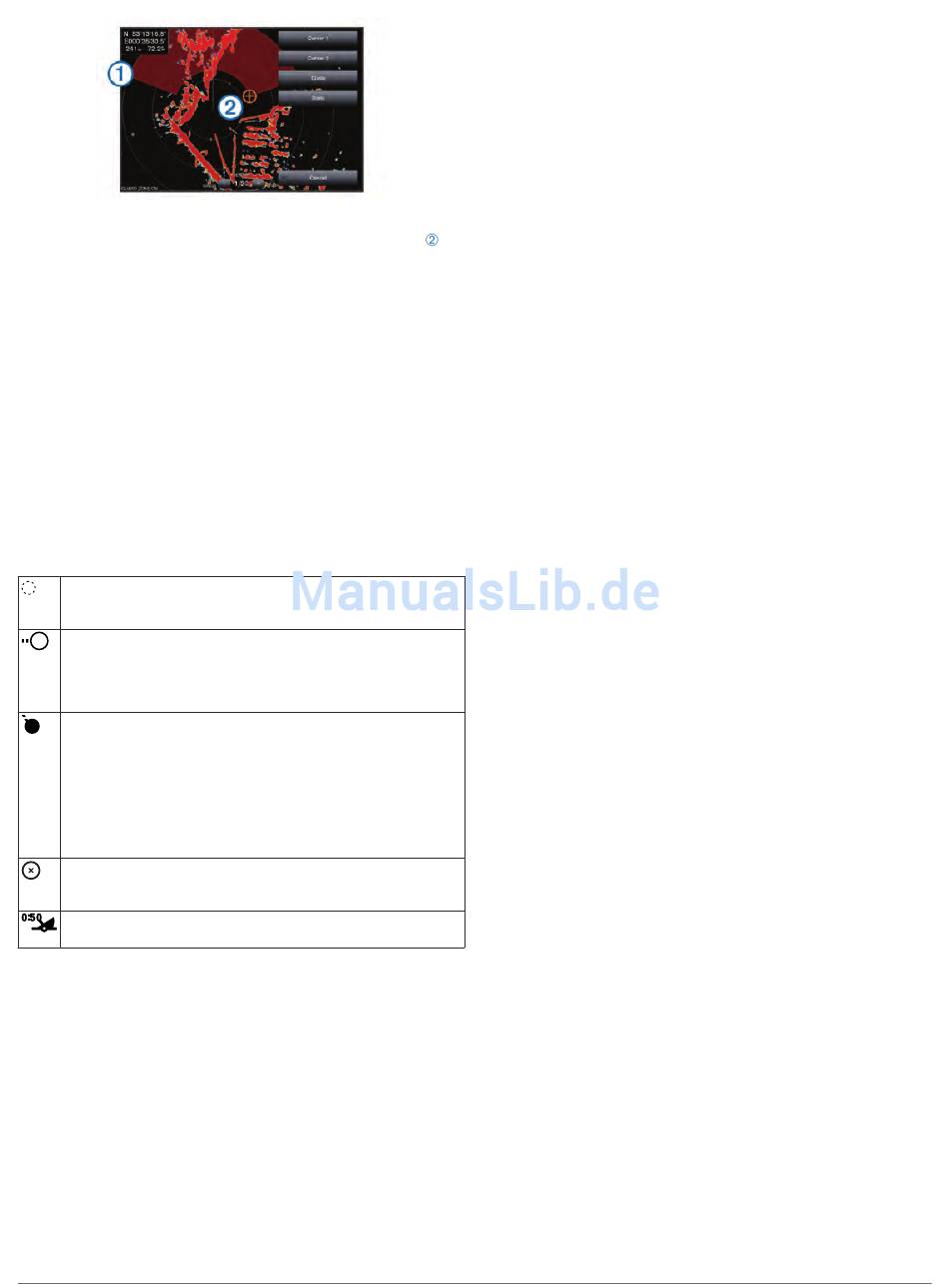

MARPA-Zielsymbole

Ein Ziel wird erfasst. Konzentrische Kreise mit gestrichelten
grünen Linien werden vom Ziel abgestrahlt, während es vom
Radar erfasst wird.
Das Ziel wurde erfasst. Ein durchgehender grüner Kreis kenn-
zeichnet die Position eines Ziels, das vom Radar erfasst wurde.
Eine gestrichelte grüne Linie am Kreis kennzeichnet den voraus-
sichtlichen Kurs über Grund bzw. den GPS-Steuerkurs des
Ziels.
Ein gefährliches Ziel ist in Reichweite. Ein roter Kreis blinkt vom
Ziel. Zudem ertönt ein Alarm, und eine Meldung wird angezeigt.
Nach der Bestätigung des Alarms kennzeichnet ein ausgefüllter
roter Punkt mit einer gestrichelten roten Linie die Position und
den voraussichtlichen Kurs über Grund bzw. den GPS-
Steuerkurs des Ziels. Wenn für den Sicherheitszonen-Kollisions-
alarm die Option Aus gewählt wurde, blinkt das Ziel, jedoch
ertönt kein akustischer Alarm, und die Meldung wird nicht
angezeigt.
Das Ziel wurde verloren. Ein durchgehender grüner Kreis mit
einem X in der Mitte gibt an, dass das Radar das Ziel nicht
erfassen konnte.
Der nächste Annäherungspunkt sowie die Zeit zum nächsten
Annäherungspunkt zu einem gefährlichen Ziel.

Zuweisen von MARPA-Tags zu Objekten

Bevor Sie MARPA verwenden können, muss ein
Steuerkurssensor angeschlossen sein und ein aktives GPS-
Signal empfangen werden. Der Steuerkurssensor muss die
NMEA 2000 Parameter-Gruppennummer (PGN) 127250 oder
den NMEA 0183-Ausgabesatz HDM bzw. HDG bereitstellen.
1
Wählen Sie auf dem Radarbildschirm Hafen, Auf See oder
Fahrt ein Objekt oder eine Position.
2 Wählen Sie Ziel erfassen > MARPA-Ziel.
Anzeigen von Informationen zu Objekten mit MARPA-Tags
Sie können Informationen zu Bereich, Peilung, Geschwindigkeit
sowie anderen Daten zu Objekten mit MARPA-Tags anzeigen.
1
Wählen Sie auf einem Radarbildschirm ein erfasstes Objekt
aus.
2
Wählen Sie MARPA-Ziel.
Radar
Entfernen der MARPA-Tags von erfassten Objekten
1
Wählen Sie auf dem Radarbildschirm ein MARPA-Ziel aus.
2
Wählen Sie MARPA-Ziel > Entfernen.

Anzeigen einer Liste von AIS- und MARPA-Gefahren

Auf den Radarbildschirmen oder der Radarüberlagerung können
Sie die Darstellung einer Liste von AIS- und MARPA-Gefahren
anzeigen und anpassen.
1
Wählen Sie auf einem Radarbildschirm die Option Menü >
Andere Schiffe > Liste > Einblenden.
2
Wählen Sie die Art der Gefahren, die in der Liste aufgeführt
sein sollen.
,

Anzeigen von AIS-Schiffen auf dem Radarbildschirm

Für AIS ist die Verwendung eines externen AIS-Geräts sowie
ein aktives Transpondersignal von anderen Schiffen erforderlich.
Sie können konfigurieren, wie andere Schiffe auf dem
Radarbildschirm angezeigt werden. Wenn eine Einstellung (mit
Ausnahme des AIS-Anzeigebereichs) für einen Radarmodus
konfiguriert ist, wird diese Einstellung auch auf alle anderen
Radarmodi angewendet. Die für einen Radarmodus
konfigurierten Einstellungen für die Details und den
voraussichtlichen Steuerkurs werden auch auf alle anderen
Radarmodi sowie auf die Radarüberlagerung angewendet.
1
Wählen Sie auf einem Radarbildschirm oder auf der
Radarüberlagerung die Option Menü > Andere Schiffe >
Anzeigeneinstellungen.
2
Wählen Sie eine Option:
• Geben Sie die Distanz zu Ihrer Position an, innerhalb
derer AIS-Schiffe angezeigt werden, indem Sie
Anzeigebereich und dann eine Distanz wählen.
• Zeigen Sie Details zu Schiffen mit aktiviertem AIS an,
indem Sie Details > Einblenden wählen.
• Richten Sie die voraussichtliche Fahrzeit für den
Steuerkurs für Schiffe mit aktiviertem AIS ein, indem Sie
Vor. Steuerkurs wählen und die Zeit eingeben.
• Zeigen Sie die Tracks von AIS-Schiffen an, indem Sie
Wege/Pfade und dann die Länge des Tracks wählen, der
angezeigt wird.

VRM und EBL

Die variable Bereichsmarkierung (VRM) und die elektronische
Peillinie (EBL) dienen zur Messung von Distanz und Peilung von
Ihrem Schiff zu einem Zielobjekt. Auf dem Radarbildschirm wird
die VRM als Kreis auf der aktuellen Position des Schiffs und die
EBL als Linie angezeigt, die von der aktuellen Position des
Schiffs ausgeht und sich mit der variablen Bereichsmarkierung
schneidet. Der Schnittpunkt ist das Ziel von VRM und EBL.
Anzeigen von VRM und EBL
In einem Modus für VRM und EBL konfigurierte Einstellungen
werden auch auf andere Radarmodi angewendet.
HINWEIS: VRM und EBL können nicht im Überwachungsmodus
geändert werden.
Wählen Sie auf einem Radarbildschirm die Option Menü >
VRM/EBL einblenden.
Anpassen von VRM und EBL
Bevor Sie die VRM und die EBL anpassen können, müssen Sie
sie auf dem Radarbildschirm anzeigen
EBL, Seite 29).
Sie können den Durchmesser der VRM und den Winkel der EBL
ändern, wodurch der Schnittpunkt von VRM und EBL
verschoben wird. In einem Modus für VRM und EBL
konfigurierte Einstellungen werden auch auf alle anderen
Radarmodi angewendet.
1
Wählen Sie auf einem Radarbildschirm eine neue Position für
den Schnittpunkt von VRM und EBL aus.
2
Wählen Sie VRM/EBL einfügen.
(Anzeigen von VRM und
29
