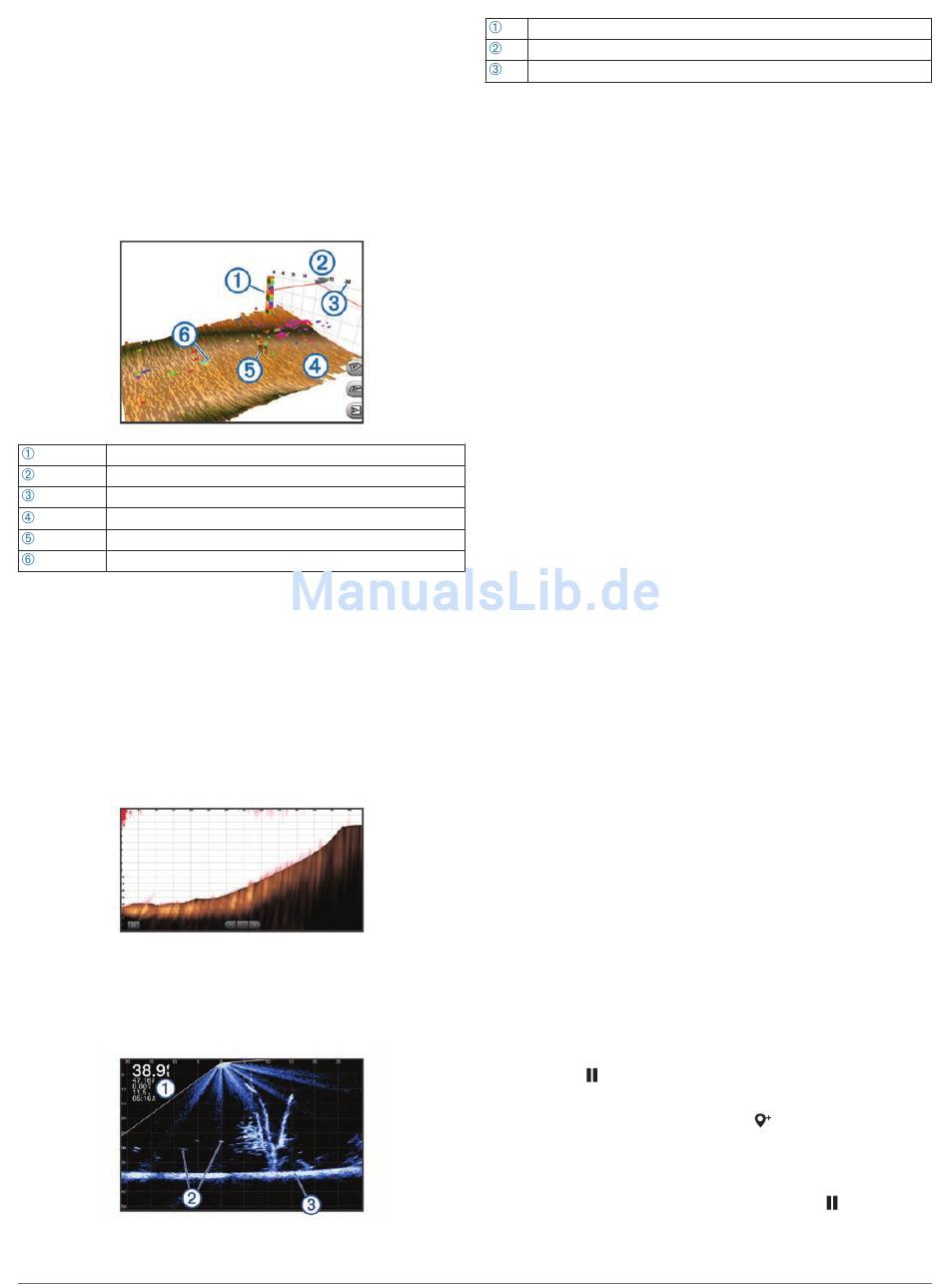

Echolotansicht „RealVü 3D nach unten"
In dieser Echolotansicht wird eine dreidimensionale Ansicht der
Gegebenheiten unter dem Schwinger dargestellt. Verwenden
Sie sie beispielsweise, wenn Sie keine Fahrt machen und sehen
möchten, was sich um das Schiff befindet.
Echolotansicht „RealVü 3D-Verlauf"
Diese Echolotansicht bietet eine dreidimensionale Darstellung
der Gegebenheiten hinter dem Schiff während der Fahrt und
zeigt den gesamten Erfassungsbereich vom Grund bis zur
Wasseroberfläche in 3D an. Diese Ansicht dient zum Suchen
nach Fischen.
Farblegende
Schiff
Bereich
Grund
Struktur
Fisch
FrontVü Echolotansicht
Die Panoptix FrontVü Echolotansicht verbessert die
Aufmerksamkeit, da Hindernisse angezeigt werden, die sich
unter Wasser bis zu 91 Meter (300 Fuß) vor dem Schiff
befinden.
Die Fähigkeit, mit dem FrontVü Echolot effektiv Kollisionen zu
vermeiden, nimmt bei Geschwindigkeiten über 8 Knoten ab.
Zum Anzeigen der FrontVü Echolotansicht müssen Sie einen
kompatiblen Geber installieren und verbinden, z. B. einen PS21
Geber. Eventuell müssen Sie die Software des Gebers
aktualisieren.
Panoptix LiveScope
™
In dieser Echolotansicht wird eine Live-Ansicht der
Gegebenheiten vor oder unter dem Schiff dargestellt.
Verwenden Sie sie beispielsweise, um Fische und Strukturen zu
sehen.
28
Echolotansicht
Tiefenangaben
Schwebende Ziele oder Fische
Grund des Gewässers
Auswählen der Geberart
Bevor Sie die Geberart auswählen können, müssen Sie wissen,
welche Art von Geber Sie haben.
Dieser Kartenplotter ist mit einer Reihe von Zubehörgebern
kompatibel, darunter Garmin ClearVü
www.garmin.com/transducers
Wenn Sie einen Geber verbinden, der nicht im Lieferumfang des
Kartenplotters enthalten war, müssen Sie möglicherweise die
Geberart einrichten, damit das Echolot ordnungsgemäß
funktioniert.
1
Wählen Sie in einer Echolotansicht die Option Menü >
Echoloteinstellungen > Installation > Gebermodelle.
2
Wählen Sie den zu ändernden Geber.
3
Wählen Sie eine Option:
• Wenn der Geber aufgeführt ist, wählen Sie ihn aus der
Liste aus.
• Wählen Sie für einen Dual-Beam-Geber mit 200/77 kHz
die Option Dual Beam (200/77 kHz).
• Wählen Sie für einen Zweifrequenzgeber mit 200/50 kHz
die Option Zweifrequenz (200/50 kHz).
Auswählen einer Echolotquelle
Diese Funktion ist möglicherweise nicht bei allen Modellen
verfügbar.
Wenn Sie für eine bestimmte Echolotansicht mehrere
Echolotdatenquellen nutzen, können Sie wählen, welche Quelle
für diese Echolotansicht verwendet werden soll. Wenn Sie
beispielsweise zwei Quellen für Garmin ClearVü haben, können
Sie in der Garmin ClearVü Echolotansicht die zu verwendende
Quelle wählen.
1 Öffnen Sie die Echolotansicht, für die Sie die Quelle ändern
möchten.
2
Wählen Sie Menü > Echoloteinstellungen > Quelle.
3
Wählen Sie die Quelle für diese Echolotansicht.

Umbenennen einer Echolotquelle

Sie können eine Echolotquelle umbenennen, damit sie
problemlos identifiziert werden kann. Beispielsweise können Sie
den Geber am Bug des Schiffs als „Bug" bezeichnen.
Zum Umbenennen einer Quelle muss die entsprechende
Echolotansicht für die Quelle angezeigt werden. Wenn Sie z. B.
die Garmin ClearVü Echolotquelle umbenennen möchten,
öffnen Sie die Garmin ClearVü Echolotansicht.
1
Wählen Sie in der Echolotansicht die Option Menü >
Echoloteinstellungen > Quelle > Quellen umbenennen.
2
Geben Sie den Namen ein.
Erstellen von Wegpunkten im Echolot-
Bildschirm
1
Verschieben Sie in einer Echolotansicht die Seite, oder
wählen Sie .
2
Wählen Sie einen Favoriten.
3
Wählen Sie Neuer Wegpunkt bzw.
4
Bearbeiten Sie bei Bedarf die Wegpunktinformationen.

Anhalten der Echolotanzeige

Wählen Sie in einer Echolotansicht die Option .
Geber, die unter
™
verfügbar sind.
.
Echolot-Fishfinder
