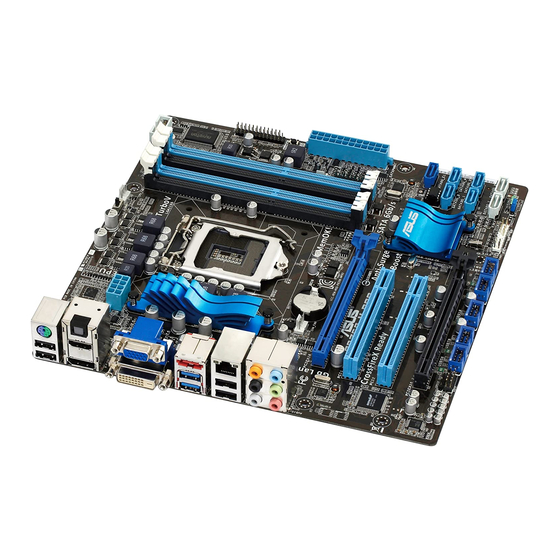

Asus P8Z68-M PRO Handbuch
  1. Anleitungen
  2. Marken
  3. Asus Anleitungen
  4. Mainboards
  5. P8Z68-M PRO
  6. Handbuch
Asus P8Z68-M PRO Handbuch

Asus P8Z68-M PRO Handbuch

Vorschau ausblenden Andere Handbücher für P8Z68-M PRO:
Inhaltsverzeichnis

Werbung

Quicklinks

P8Z68-M PRO

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus P8Z68-M PRO

Inhaltszusammenfassung für Asus P8Z68-M PRO

  • Seite 1 P8Z68-M PRO...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii Über dieses Handbuch ................viii P8Z68-M PRO Spezifikationsübersicht ............. ix Kapitel 1: Produkteinführung Willkommen! ................. 1-1 Paketinhalt ..................1-1 Sonderfunktionen ................ 1-1 1.3.1 Leistungsmerkmale des Produkts ........1-1 1.3.2 Innovative ASUS-Funktionen .......... 1-3 1.3.3...
  • Seite 4 Kapitel 2: BIOS-Informationen Verwalten und Aktualisieren des BIOS ........2-1 2.1.1 ASUS Update ..............2-1 2.1.2 ASUS EZ Flash 2 ............2-2 2.1.3 ASUS CrashFree BIOS 3 ..........2-3 2.1.4 ASUS BIOS Updater ............2-4 BIOS-Setupprogramm ..............2-7 Main-Menü .................. 2-11 2.3.1...
  • Seite 5 Setup Mode ..............2-28 2.7.6 Boot Option Priorities ............ 2-28 2.7.7 Boot Override ..............2-28 Tools-Menü ................. 2-29 2.8.1 ASUS EZ Flash Utility ........... 2-29 2.8.2 ASUS SPD Information ..........2-29 2.8.3 ASUS O.C. Profile ............2-29 Exit-Menü ..................2-30...

  • Seite 6: Erklärungen

    Dieses Digitalgerät der Klasse B stimmt mit dem kanadischen ICES-003 überein. ASUS Recycling/Rücknahmeservices Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, das die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewußt der Wiederverwertung zuzuführen.

  • Seite 7: Sicherheitsinformationen

    Reach Die rechtliche Rahmenbedingungen für REACH (Registration, Evaluation, Authorisation, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/index.aspx. Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 8: Über Dieses Handbuch

    Weitere Informationsquellen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: P8Z68-M Pro Spezifikationsübersicht

    P8Z68-M PRO Spezifikationsübersicht LGA1155-Sockel für Intel Core™ i7 / Core™ i5 / Core™ i3- ® Prozessoren der zweiten Generation Unterstützt 32nm CPU Unterstützt Intel Turbo Boost-Technologie 2.0* ® Unterstützung der Intel Turbo Boost-Technologie 2.0 ist ® abhängig vom CPU-Typ. ** Eine Liste unterstützter Intel -Prozessoren finden Sie unter ®...

  • Seite 10: Datensicherung

    - ESD - 100% Hochwertige, leitfähige Polymerkondensatoren ASUS Hybrid-Schalter: - GPU Boost - MemOK! ASUS Exklusive Funktionen: - ASUS UEFI BIOS EZ Mode mit benutzerfreundlichen, grafischen Benutzeroberfläche - MemOK! - AI Suite II - Ai Charger+ - TurboV ASUS Quiet Thermische Lösung: - ASUS Lüfterloses Design: Kühlkörperlösung...
  • Seite 11 1 x CMOS löschen Jumper BIOS-Funktionen 64 Mb Flash ROM, UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.6, ACPI 2.0a, Mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3, F12 Schnappschussfunktion Verwaltung WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE Zubehör...

  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS ASUS P8Z68-M PRO Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitäts-Motherboards!

  • Seite 14: Intel ® Z68 Express Chipsatz

    Festplattengeschwindigkeiten, verringerte Betriebs- und Wartezeiten sowie verminderter Energieverbrauch durch die Verringerung unnötiger Festplattenumdrehungen. Diese Technologie kombiniert SSD- Leistungen mit Festplattenkapazitäten und läuft vier Mal schneller als ein gewöhnliches Festplattensystem, ist somit ein wichtiger Bestandteil der umweltfreundlichen Computertechnologie von ASUS. LucidLogix Virtu ® LucidLogix Virtu wurde für integrierte, leistungsstarke Grafik der Intel...

  • Seite 15: Ati ® Quad-Gpu Crossfirex™-Unterstützung

    Z68 Chipsatz unterstützt Standardmäßig die Serial ATA ® (SATA)-Speicheroberfläche der nächsten Generation und liefert Datentransferraten von bis zu 6.0 Gb/s. ASUS bietet mehrere SATA 6.0 Gb/s-Anschlüsse für verbesserte Skalierbarkeit, schnellere Datenabfrage und zweifache Bandbreite in Vergleich zu aktuellen Bus-Systemen. PCI Express 2.0-Unterstützung Das Motherboard unterstützt die neuesten PCI Express 2.0-Geräte mit...
  • Seite 16 Kühlkörper dem Benutzer ein außerordentlich leises Kühlerlebnis mit elegantem Aussehen bieten! Fan Xpert ASUS Fan Xpert ermöglicht Ihnen die intelligente Regelung der Gehäu- se- und CPU-Lüftergeschwindigkeiten entsprechend der Umgebungstem- peratur, welche von unterschiedlichen klimatischen Bedingungen, der Region und der Systembelastung abhängig ist. Die eingebauten hilfreichen Benutzerprofile bieten eine flexible Steuerung der Lüfterge-...

  • Seite 17: Asus Mylogo2

    Software bietet diverse und einfach zu bedienende Funktionen, ohne zwischen verschiedenen Anwendungen hin und her schalten zu müssen. Ai Charger+ ASUS Ai Charger+, die neueste Version von Ai Charger*, bringt Ihnen die aktuellste Entwicklung der superschnellen USB 3.0-Aufladeanwendung. Mit einer benutzerfreundlichen Bedieneroberfläche können Sie nicht nur iPod, iPhone und iPad, sondern auch Standard-BC 1.1**-Mobilgeräte drei...

  • Seite 18: Intel ® Smart Response-Technologie & Lucidlogix ® Virtu Tm

    1.3.3 Intel Smart Response-Technologie & LucidLogix Virtu ® ® Intel Smart Response-Technologie ® Intel Smart Response-Technologie erhöht die Gesamtsystemleistung. Sie verwendet eine ® schnelle SSD (mit min. 18.6GB frei) als ein Zwischenspeicher (Cache) für oft verwendete Prozesse, um den Austausch zwischen Festplatte/Hauptspeicher zu beschleunigen. Hauptvorteile liegen in beschleunigten Festplattengeschwindigkeiten, verringerte Betriebs- und Wartezeiten sowie maximale Speicherverwertung.
  • Seite 19 – BIOS wird aktualisiert • Falls Sie das Betriebssystem wiederherstellen möchten, wählen Sie Disable Acceleration (Beschleunigung Deaktivieren) in BIOS Option ROM-Programm, Intel ® Smart Response-Technologie zu deaktivieren. • Die Leistung von lntel Smart Response-Technologie variiert je nach installierter SSD. ® ASUS P8Z68-M PRO...

  • Seite 20: Hardware-Installation

    LucidLogix Virtu™ ® LucidLogix Virtu™ ist eine GPU Virtualisierungs-Software der nächsten Generation, ® mit der die Grenzen zwischen dem eingebauten Grafikprozessor und der aufgesetzten Grafikkarte verwischt werden, um die Grafikleistung zu steigern. Dessen GPU-Virtualisierung bestimmt, je nach Leistung, Verhalten und Systemauslastung die passendsten verfügbaren Grafikressourcen.

  • Seite 21: Bevor Sie Beginnen

    • Legen Sie eine deinstallierte Komponente immer auf eine geerdete Antistatik-Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS P8Z68-M PRO...

  • Seite 22: Motherboard-Übersicht

    Stecken Sie acht (8) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf die Rückseite des Com- putergehäuses legen P8Z68-M PRO 1-10 Kapitel 1: Produkteinführung...

  • Seite 23: Motherboard-Layout

    1-28 17. Systemtafelanschluss (20-8 pol. PANEL) 1-33 LPT-Anschluss (26-1 pol. LPT) 1-33 18. USB 2.0-Anschlüsse (10-1 pol. USB5~14) 1-31 Digitaler Audioanschluss (4-1 pol. MemOK!-Taste 1-34 19. 1-29 SPDIF_OUT) 10 DRAM LED 1-35 20. Fronttafelaudioanschluss (10-1 pol. AAFP) 1-28 ASUS P8Z68-M PRO 1-11...

  • Seite 24: Zentralverarbeitungseinheit (Cpu)

    • Die LGA1156 CPU ist nicht mit dem LGA1155-Sockel kompatibel. Installieren Sie KEINE LGA1156 CPU auf den LGA1155-Sockel. • Bewahren Sie die Abdeckung nach der Installation des Motherboards auf. ASUS nimmt die Return Merchandise Authorization (RMA)- Anfrage nur an, wenn das Motherboard mit der Abdeckung am LGA1155-Sockel geliefert wurde.
  • Seite 25 Die CPU passt nur in eine Richtung ein. Stecken Sie die CPU NICHT mit übermäßiger Kraft in den Steckplatz ein, um ein Verbiegen Goldenes der Sockelkontaktstifte und Dreieck Schäden an der CPU zu vermeiden. Ausrichtungs- nasen ASUS P8Z68-M PRO 1-13...
  • Seite 26 Geben Sie einige Tropfen der Wärmeleitpaste auf den Bereich der CPU, welcher mit dem Kühlkörper in Kontakt tritt, und verteilen Sie sie gleichmäßig und nicht zu dick. Bei einigen Kühlkörpern ist die Wärmeleitpaste bereits aufgetragen. In diesem Fall können Sie diesen Schritt überspringen.

  • Seite 27: Installieren Von Cpu-Kühlkörper Und Lüfter

    Drücken Sie jeweils zwei diagonale Druckstifte nach unten, um die Kühlkörper- Lüfter-Einheit zu befestigen. Die Ausführungen der CPU-Kühlkörper- und Kühllüfter-Einheiten sind eventuell verschieden, sollten in der Montage und ihrer Funktion gleichbleibend sein. Die vorhergehenden Abbildungen sind nur zur Referenzzwecken gedacht. ASUS P8Z68-M PRO 1-15...

  • Seite 28: Deinstallieren Von Cpu-Kühlkörper Und Lüfter

    Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss am Motherboard. CPU_FAN P8Z68-M PRO P8Z68-M PRO CPU fan connector Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden! Hardwareüberwachungsfehler können auftreten, wenn Sie vergessen, die Verbindung vorzunehmen. 1.6.3 Deinstallieren von CPU-Kühlkörper und Lüfter.

  • Seite 29: Systemspeicher

    Kanal A DIMM_A1 und DIMM_A2 Kanal B DIMM_B1 und DIMM_B2 P8Z68-M PRO P8Z68-M PRO 240-pin DDR3 DIMM sockets Empfohlene Speicherkonfigurationen Ein DIMM: Für bessere Leistungen installieren Sie ein Speichermodul in die blauen Steckplätze (DIMM_A2 oder DIMM_B2). Zwei DIMMs (Dual-Channel Betrieb):...

  • Seite 30: Speicherkonfigurationen

    Vier DIMMs (Dual-Channel Betrieb): 1.7.2 Speicherkonfigurationen Sie können 1 GB, 2 GB, 4 GB und 8GB ungepufferte und nicht-ECC DDR3 DIMMs in den DIMM-Steckplätzen installieren. • Sie können verschiedene Speichergrößen in Channel A und Channel B installieren. Das System ordnet die gesamte Größe des weniger belegten Kanals für die Dual-Channel- Konfiguration zu.
  • Seite 31 P8Z68-M PRO Motherboard Motherboard Liste Qualifizierter Anbieter (QVL) DDR3-2200MHz DIMM Sockelunterstützung (Optional) Chip- Anbieter Artikelnummer Größe Chip Nr. Takt Spanng Marke 1 DIMM 2 DIMM 4 DIMM F3-17600CL8D- 4GB(2 x G.SKILL 8-8-8-24 1.65V • • 4GBPS(XMP) 2GB) FLKE85F-B8KJAA- Kingmax •...
  • Seite 32 DDR3-1600MHz DIMM Sockelunterstüt- Chip- zung (Optional) Anbieter Artikelnummer Größe Chip Nr. Takt Spanng Marke 1 DIMM 2 DIMM 4 DIMM A-Data AD31600E001GM(O)U3K 3GB(3 x 1GB) 8-8-8-24 1.65V-1.85V • • • A-Data AX3U1600GC4G9-2G(XMP) 8GB(2 x 4GB) DS - 9-9-9-24 1.55V-1.75V • •...
  • Seite 33 7-7-7-20 1.65V • OCZ3X1333LV6GK(XMP) 6GB(3 x 2GB) DS 8-8-8-20 1.60V • • • OCZ3G1333LV8GK 8GB(2x 4GB ) DS 9-9-9-20 1.65V • • OCZ3RPR1333C9LV8GK 8GB(2x 4GB ) DS 9-9-9-20 1.65V • • • (Fortsetzung auf der nächsten Seite) ASUS P8Z68-M PRO 1-21...
  • Seite 34 H5TQ2G83AFR 1.5V • • • Micron MT8JTF12864AZ-1G1F1 1GB Micron 9GF22D9KPT • • • MT16JTF25664AZ- Micron Micron 9HF22D9KPT • • • 1G1F1 Die neueste QVL finden Sie auf der ASUS-Webseite unter www.asus.com. (Fortsetzung auf der nächsten Seite) 1-22 Kapitel 1: Produkteinführung...

  • Seite 35: Installieren Eines Dimms

    Drücken Sie den Haltebügel nach außen, um den DIMM-Steckplatz zu entriegeln. Halten Sie das DIMM-Modul beim Drücken des Haltebügels leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. DIMM-Kerbe Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS P8Z68-M PRO 1-23...

  • Seite 36: Erweiterungssteckplätze

    Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:...

  • Seite 37: Jumper

    P8Z68-M PRO Normal Clear RTC (Default) P8Z68-M PRO Clear RTC RAM So wird das RTC-RAM gelöscht: 1. Schalten Sie den Computer aus und trennen Sie ihn vom Netz. 2. Stecken Sie die Jumpersteckbrücke für 5 bis 10 Sekunden von 1-2 (Standard- einstellung) zu 2-3 um, und dann wieder in die ursprüngliche Position 1-2 zurück.

  • Seite 38: Anschlüsse

    1.10 Anschlüsse 1.10.1 Rücktafelanschlüsse 7 8 9 10 PS/2-Kombianschluss für Tastatur/Maus. Dieser Anschluss ist für eine PS/2- Tastatur/Maus. Optischer S/PDIF-Ausgang. An diesem Anschluss können Sie über ein optisches S/PDIF-Kabel ein externes Audio-Ausgabegerät anschließen. HDMI-Anschluss. Dies ist High-Definition Multimedia Interface (HDMI)-Anschluss und ist kompatibel mit HDCP, um die Wiedergabe von HD DVD, Blu-Ray und anderen geschützten Inhalten zu ermöglichen.
  • Seite 39 DVI-D kann nicht für die Ausgabe von RGB-Signalen zu CRT konvertiert werden und ist auch nicht mit DVI-I kompatibel. DisplayPort. Dieser Anschluss verbindet mit kompatiblen DisplayPort-Geräten. USB 2.0-Anschlüsse 3 und 4. Die zwei 4-pol. Universal Serial Bus (USB)-Anschlüsse nehmen USB 2.0/1.1-Geräte auf. ASUS P8Z68-M PRO 1-27...

  • Seite 40: Interne Anschlüsse

    HD-audio-compliant Legacy AC’97 pin definition compliant definition P8Z68-M PRO Front panel audio connector • Es wird empfohlen, ein High-Definition Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High-Definition Audiofunktionen dieses Motherboards nutzen zu können. • Wenn Sie an diesen Anschluss ein High-Definition Fronttafelaudiomodul anschließen möchten, vergewissern Sie sich, dass das Element Front Panel Type in BIOS auf [HD]...
  • Seite 41 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) Dieser Anschluss dient zum Verbinden eines zusätzlichen Sony/Phillips S/PDIF- Audiomoduls für digitalen Sound. P8Z68-M PRO SPDIF_OUT P8Z68-M PRO Digital audio connector Das S/PDIF-Modul muss separat erworben werden. Intel Z68 Serial ATA 3.0 Gb/s-Anschlüsse (7-pol. SATA3G_1–4 [blau]) ®...
  • Seite 42 ® Konfiguration erstellen. SATA6G_1 SATA6G_2 P8Z68-M PRO P8Z68-M PRO Intel SATA 6.0Gb/s connectors ® • Diese Anschlüsse sind standardmäßig zu [AHCI Mode] gesetzt. Wenn Sie planen, mit Laufwerken an diesen Anschlüssen ein Serial ATA RAID-Set zu erstellen, setzen Sie in BIOS das Element SATA Mode zu [RAID Mode].
  • Seite 43 CHA_FAN +12V Rotation P8Z68-M PRO P8Z68-M PRO fan connectors Vergessen Sie NICHT, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden. Eine unzureichende Belüftung innerhalb des Systems kann die Motherboard-Komponenten beschädigen. Dies sind keine Jumper! Setzen Sie KEINE Jumpersteckbrücke auf die Lüfteranschlüsse! Der Anschluss CPU_FAN arbeitet mit einem CPU-Lüfter mit max.
  • Seite 44 +3 Volts +3 Volts PIN 1 P8Z68-M PRO ATX power connectors • Wir empfehlen Ihnen, dass Sie ein Netzteil benutzen, das die ATX 12 V-Spezifikation 2.0 (oder neuere Version) erfüllt und eine Mindestleistung von 350W liefern kann. • Vergessen Sie NICHT, den 4-pol. / 8-pol. ATX +12 V Stromstecker anzuschließen.
  • Seite 45 P8Z68-M PRO IDE_LED PWRSW RESET * Requires an ATX power supply P8Z68-M PRO System panel connector Systemstrom-LED (2-pol. PLED) • Dieser 2-pol. Anschluss wird mit der Systemstrom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die Systemstrom- LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet.

  • Seite 46: Onboard-Schalter

    Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. • Wenn Sie den Computer während des Einstellungsvorgangs ausschalten und die DIMMs austauschen, fährt das System nach dem Einschalten des Computers mit der...

  • Seite 47: Onboard-Leds

    GPU Boost-Schalter Mit diesem Schalter können Sie die GPU Boost-Funktion aktivieren oder deaktivieren. GPU Boost P8Z68-M PRO P8Z68-M PRO GPU Boost switch Um gute Systemleistungen zu erhalten, stellen Sie den Schalter bei ausgeschalteten System zu Enable. 1.12 Onboard-LEDs Standby-Strom LED Auf diesem Motherboard ist eine Standby-Strom-LED eingebaut, die leuchtet, wenn das System eingeschaltet, im Stromsparmodus oder im Soft-Aus-Modus ist.
  • Seite 48 Weg zur Lokalisierung des Grundproblems innerhalb kürzester Zeit. DRAM LED P8Z68-M PRO P8Z68-M PRO DRAM LED GPU Boost LED Die GPU Boost LED leuchtet, wenn der GPU Boost-Schalter zu Enable gesetzt ist. GPU_LED P8Z68-M PRO P8Z68-M PRO GPU Boost LED 1-36 Kapitel 1: Produkteinführung...

  • Seite 49: Software-Unterstützung

    Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite unter www.asus.com. Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD ladet automatisch das Treibermenü, wenn Autorun auf ihrem Computer aktiviert ist.
  • Seite 50 1-38 Kapitel 1: Produkteinführung...

  • Seite 51: Kapitel 2: Bios-Informationen

    Suite II > AI Suite II X.XX.XX, um die AI Suite II-Anwendung zu starten. Die AI Suite II Hauptmenüleiste erscheint. Klicken Sie in der Hauptmenüleiste auf Update (Aktualisierung) und dann auf ASUS Update im Popup-Menü. Das Hauptmenü des ASUS Update erscheint. Wählen Sie in der Liste eine der folgenden Methoden.

  • Seite 52: Asus Ez Flash 2

    Folgen Sie den Bildschirmanweisungen, um die Installation zu beenden. 2.1.2 ASUS EZ Flash 2 Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.
  • Seite 53 Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und lädt automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 54: Asus Bios Updater

    2.1.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 55: Das Aktuelle Bios Sichern

    DOS-Eingabeaufforderung zurückzukehren. ASUSTek BIOS Updater for DOS V1.07 Current ROM Update ROM BOARD: P8Z68-M PRO BOARD: Unknown VER: 0201 VER: Unknown DATE: 06/25/2011 DATE: Unknown PATH: BIOS backup is done! Press any key to continue. Note Saving BIOS: ASUS P8Z68-M PRO...

  • Seite 56: Die Bios-Datei Aktualisieren

    In der FreeDOS-Eingabeaufforderung, geben Sie bupdater /pc /g ein und drücken die <Eingabetaste>. D:\>bupdater /pc /g Das BIOS-Updater-Fenster erscheint, wie folgend. ASUSTek BIOS Updater for DOS V1.07 Current ROM Update ROM BOARD: P8Z68-M PRO BOARD: Unknown VER: 0201 VER: Unknown DATE:...

  • Seite 57: Bios-Setupprogramm

    (Optimierte Standardwerte laden) im Exit-Menü. Siehe Abschnitt 2.9 Exit-Menü. • Wenn der Systemstart fehlschlägt, nachdem Sie eine BIOS-Einstellung geändert haben, versuchen Sie das CMOS zu löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Siehe Abschnitt 1.9 Jumper für Details. • Das BIOS-Setupprogramm unterstützt keine Bluetooth-Geräte. ASUS P8Z68-M PRO...

  • Seite 58: Bios-Menübildschirm

    Anzeigesprache des CPU/5V/3.3V/12V-Spannungs(ausgabe), BIOS-Setupprogramms CPU-/Gehäuse-/Netzteillüftergeschwindigkeit EFI BIOS Utility - EZ Mode Exit/Advanced Mode P8Z68-M PRO English BIOS Version : 0201 Build Date : 06/20/2011 CPU Type : Intel(R) Core (TM) i5-2400 CPU @ 3.10GHz Speed : 3100 MHz Total Memory : 1024 MB (DDR3 1333MHz)

  • Seite 59: Advanced Mode (Erweiterter Modus)

    Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den EZ Mode zu gelangen, klicken Sie auf Exit und wählen Sie ASUS EZ Mode. Zurück Menüelemente Menüleiste...
  • Seite 60 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Ai Tweaker, Advanced, Monitor, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.

  • Seite 61: Main-Menü

    • Wenn Sie Ihr BIOS-Kennwort vergessen, können Sie es löschen, indem Sie das CMOS Real Time Clock (RTC)-RAM löschen. Siehe Abschnitt 1.9 Jumper. • Die Elemente Administrator oder User Password oben im Fenster zeigen Standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS P8Z68-M PRO 2-11...

  • Seite 62: Administrator Password

    Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>.

  • Seite 63: Ai Tweaker-Menü

    1.050V Auto CPU PLL Voltage 1.800V Auto PCH Voltage 1.050V Auto Load-Line Calibration Auto CPU Spread Spectrum Auto Version 2.00.1201. Copyright (C) 2011 American Megatrends, Inc. Target DRAM Speed : xxxxMHz Zeigt die aktuelle DRAM-Geschwindigkeit an. ASUS P8Z68-M PRO 2-13...

  • Seite 64: Ai Overclock Tuner

    2.4.1 Ai Overclock Tuner [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte interne CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Übertaktungskonfigurationsoptionen aus. [Auto] Lädt automatisch die optimalen Systemeinstellungen. [Manual] Lässt Sie die Parameter für die Übertaktung selbst festlegen. BCLK/PEG Frequency [XXX] Dieses Element erscheint nur, wenn Sie Ai Overclock Tuner auf [Manual] eingestellt haben und erlaubt die Einstellung der CPU- und VGA-Frequenz, um die Systemleistung zu steigern.

  • Seite 65: Epu Power Saving Mode

    Erlaubt den Prozessorkernen unter bestimmten Bedingungen schneller als die festgelegte Frequenz zu laufen. [Disabled] Deaktiviert diese Funktion. Die folgenden drei Elemente erscheinen nur, wenn Sie die beiden Elemente Enhanced Intel SpeedStep Technology und Turbo Mode zu [Enabled] setzen. ASUS P8Z68-M PRO 2-15...

  • Seite 66: Cpu Offset Mode Sign

    Long duration power limit [Auto] Sie können die Werte mit den Tasten <+> und <-> anpassen. Long duration maintained [Auto] Sie können die Werte mit den Tasten <+> und <-> anpassen. Short duration power limit [Auto] Sie können die Werte mit den Tasten <+> und <-> anpassen. Additional Turbo Voltage [Auto] Sie können die Werte mit den Tasten <+>...

  • Seite 67: Vccio Voltage

    Dieses Element erlaubt Ihnen die Anpassung dieser Funktion, um die Systemleistung zu erhöhen. Konfigurationsoptionen: [Auto] [Disabled] [Enabled] Die tatsächliche Leistungssteigerung kann je nach CPU-Spezifikationen variieren. 2.4.17 CPU Spread Spectrum [Auto] [Auto] Automatische Konfiguration. [Disabled] Verbessert die BCLK-Übertaktungsfähigkeit. [Enabled] Für EMI-Kontrolle auf [Enabled] setzen. ASUS P8Z68-M PRO 2-17...

  • Seite 68: Advanced-Menü

    Advanced-Menü Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. EFI BIOS Utility - Advanced Mode Exit Main Ai Tweaker Advanced...

  • Seite 69: System Agent Configuration

    Erlaubt die Aktivierung oder Deaktivierung des CPU C6-Berichts an das Betriebssystem. Konfigurationsoptionen: [Enabled] [Disabled] 2.5.2 System Agent Configuration Im System Agent Configuration-Menü können Sie Northbridge Chipsatz-Einstellungen ändern. Initiate Graphic Adapter [PCIE/PCI] Hier können Sie einen Grafik-Controller als primäres Boot-Gerät auswählen. Konfigurationsoptionen: [iGPU] [PCI/iGPU] [PCI/PCIE] [PCIE/PCI] ASUS P8Z68-M PRO 2-19...

  • Seite 70: Pch Configuration

    iGPU Memory [64M] Hier können Sie die Größe des gemeinsam genutzten Speichers für das interne Grafikgerät festlegen. Konfigurationsoptionen: [32M] [64M] [96M] [128M] Render Standby [Enabled] Hier können Sie Render Standby durch das interne Grafikgerät aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] iGPU Multi-Monitor [Disabled] Hier können Sie die Unterstützung für (interne Grafikgerät) Multi-Überwachungsfunktion bei aufgesetzten VGA-Geräten (Grafikkarten) aktivieren oder deaktivieren.

  • Seite 71: Usb Configuration

    Hier können Sie den Modus des Fronttafelaudioanschlusses (AAFP) auf Legacy AC’97 oder High-Definition Audio einstellen, je nachdem, welcher Audiostandard vom Fronttafelmodul unterstützt wird. [HD] Setzt den Fronttafelaudioanschluss-Modus (AAFP) auf High-Definition- Audio. [AC97] Setzt den Fronttafelaudioanschluss-Modus (AAFP) auf das ältere AC’97 ASUS P8Z68-M PRO 2-21...

  • Seite 72: Serial Port Configuration

    SPDIF Out Type [SPDIF] Hier können Sie den Ausgabetyp von digitalen Audio festlegen. Konfigurationsoptionen: [SPIDF] [HDMI] ASM1061 Storage Controller [AHCI Mode] Aktiviert oder deaktiviert den ASM1061 Speicher Controller. Konfiguartionsoptionen: [AHCI Mode] [IDE Mode] [Disabled] ASM1061 Storage OPROM [Enabled] Dieses Element erscheint nur, wenn Sie ASM1061 Storage Controller zu [AHCI Mode] oder [IDE Mode] setzen.

  • Seite 73: Apm

    Aktiviert Ring zur Erzeugung eines Weckereignisses. Power On By RTC [Disabled] [Disabled] Deaktiviert RTC, um ein Aufweckereignis zu erzeugen. Wenn auf [Enabled] gesetzt, werden die Elemente RTC Alarm Date (Days) [Enabled] und Hour/Minute/Second mit den eingestellten Werten für den Benutzer konfigurierbar. ASUS P8Z68-M PRO 2-23...

  • Seite 74: Monitor-Menü

    Monitor-Menü Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. EFI BIOS Utility - Advanced Mode Exit Ai Tweaker Main Advanced Monitor Boot Tool CPU Temperature CPU Temperature +45ºC / +113ºF MB Temperature +34ºC / +93ºF CPU Fan Speed 2606 RPM Chassis Fan 1 Speed...

  • Seite 75: Cpu Q-Fan Control

    Verwenden Sie die Tasten <+> and <->, um den minimalen CPU-Lüfterarbeitszyklus festzulegen. Die Werte liegen zwischen 0% und 100%. Wenn die CPU-Temperatur die Mindesttemperatur unterschreitet, wird der CPU-Lüfter im minimalen Arbeitszyklus betrieben. 2.6.4 Chassis Q-Fan Control [Enabled] [Disabled] Deaktiviert die Gehäuse Q-Fan-Kontrollfunktion. [Enabled] Aktiviert die Gehäuse Q-Fan-Kontrollfunktion. ASUS P8Z68-M PRO 2-25...

  • Seite 76: Cpu Voltage, 3.3V Voltage, 5V Voltage, 12V Voltage

    Chassis Fan Speed Low Limit [600 RPM] Dieses Element erscheint nur, wenn Sie die Funktion Chassis Q-Fan Control aktivieren und erlaubt Ihnen das Deaktivieren / das Einstellen der Warnnachricht für die Gehäuselüftergeschwindigkeit. Konfigurationsoptionen: [Ignore] [200 RPM] [300 RPM] [400 RPM] [500 RPM] [600 RPM] Chassis Fan Profile [Standard] Dieses Element erscheint nur, wenn Chassis Q-Fan Control aktiviert wurde und Ihnen die Möglichkeit gibt, einen entsprechenden Leistungspegel für den Gehäuselüfter...

  • Seite 77: Boot-Menü

    Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Post Report [5 sec] Dieses Element erscheint nur, wenn Sie Full Screen Logo zu [Disabled] setzen und erlaubt die Einstellung der Systemwartezeit, bis der POST-Bericht angezeigt wird.

  • Seite 78: Option Rom Messages

    Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab. • Um das Boot-Gerät während des Systemstarts auszuwählen, drücken Sie beim Erscheinen des ASUS-Logos auf die Taste <F8>. • Um auf Windows im abgesicherten Modus zuzugreifen, drücken Sie nach dem POST ®...

  • Seite 79: Tools-Menü

    ASUS EZ Flash Utility Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint das Hauptfenster von ASUS EZ Flash 2. Für weitere Details beziehen Sie sich auf den Abschnitt 2.1.2 ASUS EZ Flash 2. 2.8.2 ASUS SPD Information DIMM Slot # [Slot 1] Zeigt die Serial Presence Detect (SPD)-Informationen des auf dem ausgewählten Steckplatz...

  • Seite 80: Exit-Menü

    Exit Load Optimized Defaults Save Changes & Reset Discard Changes & Exit ASUS EZ Mode Launch EFI Shell from filesystem device Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster.
  • Seite 81 ASUS P8Z68-M PRO 2-31...

  • Seite 82: Asus Kontaktinformationen

    Telefon +1-510-739-3777 +1-510-608-4555 Webseite usa.asus.com Technische Unterstützung Telefon +1-812-282-2787 Support-Fax +1-812-284-0883 Online-Support support.asus.com ASUS COMPUTER GmbH (Deutschland und Österreich) Addresse Harkort Str. 21-23, D-40880 Ratingen, Deutschland +49-2102-959911 Webseite www.asus.de Online-Kontakt www.asus.de/sales Technische Unterstützung Telefon (Komponenten) +49-1805-010923* Telefon (System/Note/Eee/LCD) +49-1805-010920* Support-Fax...
