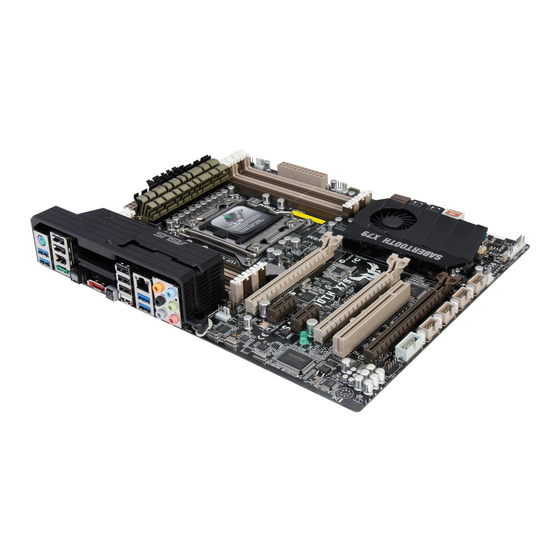

Asus Sabertooth X79 Handbuch

Asus Sabertooth X79 Handbuch

Vorschau ausblenden Andere Handbücher für Sabertooth X79:
Inhaltsverzeichnis

Werbung

Quicklinks

SABERTOOTH
X79

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Asus Sabertooth X79

Inhaltszusammenfassung für Asus Sabertooth X79

  • Seite 1 SABERTOOTH...
  • Seite 2 ASUS genehmigte Reparaturen, Modifizierung oder Abwandlungen; oder (2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS STELLT DIESES HANDBUCH “SO, WIE ES IST”, OHNE DIREKTE ODER INDIREKTE GARANTIEN, EINSCHLIESSLICH, JEDOCH NICHT BESCHRÄNKT AUF GARANTIEN ODER KLAUSELN DER VERKÄUFLICHKEIT ODER TAUGLICHKEIT FÜR EINEN BESTIMMTEN ZWECK,...

  • Seite 3: Inhaltsverzeichnis

    Installieren von CPU-Kühlkörper und Lüfter......2-29 2.3.4 Installieren eines DIMMs ............2-30 2.3.5 Motherboard-Installation ............2-31 2.3.6 Thermal Armor for ASUS SABERTOOTH X79 ......2-33 2.3.7 ATX-Netzteilanschluss .............. 2-35 2.3.8 SATA-Gerätanschlüsse ............. 2-36 2.3.9 E/A-Anschlüsse auf der Forderseite ......... 2-37 2.3.10...
  • Seite 4 3.5.6 APM ..................3-25 Monitor menu ................... 3-26 Boot menu ....................3-30 Tool menu ....................3-32 3.8.1 ASUS EZ Flash 2 ..............3-32 3.8.2 ASUS DRAM SPD Information ..........3-33 3.8.3 ASUS O.C. Profile ..............3-34 3.8.4 ASUS Drive Xpert ..............3-35 Exit menu ....................
  • Seite 5 Inhalt Software information ................. 4-3 4.3.1 AI Suite II..................4-3 4.3.2 ASUS TUF Thermal Radar ............4-4 4.3.3 TurboV EVO ................4-8 4.3.4 DIGI+ Power Control ..............4-11 4.3.5 Sensor Recorder ............... 4-13 4.3.6 USB 3.0 Boost................4-14 4.3.7 ASUS SSD Caching ..............4-15 4.3.8...

  • Seite 6: Erklärungen

    REACH Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Webseite unter http://csr.asus.com/english/index.aspx Werfen Sie das Motherboard NICHT in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß...

  • Seite 7: Sicherheitsinformationen

    Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.

  • Seite 8: Über Dieses Handbuch

    Weitere Informationen An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software- Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS-Hardware und Softwareprodukte. ASUS-Webseiten sind in ASUS-Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt sind.

  • Seite 9: In Diesem Handbuch Verwendete Symbole

    In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe.

  • Seite 10: Sabertooth X79 Spezifikationsübersicht

    * Hyper DIMM-Unterstützung unterliegt den physik. Eigenschaften der entsprechenden CPUs. ** Eine Liste Qualifizierter Anbieter finden Sie unter www.asus.com oder in diesem Benutzerhandbuch Erweiterungssteckplätze 2 x PCI Express 3.0 x16-Steckplätze (Dual im x16/x16-Modus) ) 1 x PCI Express 3.0 x16-Steckplatz (PCIe x16_3 in x8-Gesachwindigkeit) 2 x PCI Express 2.0 x1-Steckplätze...
  • Seite 11 Fronttafel USB 3.0-Unterstützung ASUS UEFI BIOS EZ-Modus mit benutzerfreundlicher grafischer Oberfläche AI Suite II ASUS Q-Connector ASUS Q-Shield ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED) ASUS Q-Slot ASUS Q-DIMM ASUS O.C. Profile ASUS CrashFree BIOS 3 ASUS EZ Flash 2 ASUS MyLogo 2™...
  • Seite 12 BIOS Funktionen 64 Mb Flash ROM, UEFI BIOS, PnP, DMI 2.0, WfM 2.0, SM BIOS 2.6, ACPI 2.0a, Mehrsprachiges BIOS, ASUS EZ Flash 2, ASUS CrashFree BIOS 3 Verwaltung WfM 2.0, DMI 2.0, WOL by PME, WOR by PME, PXE...

  • Seite 13: Kapitel 1: Produkteinführung

    Kapitel 1 Kapitel 1: Produkteinführung Willkommen! Vielen Dank für den Kauf eines ASUS SABERTOOTH X79-Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards!

  • Seite 14: Sonderfunktionen

    3.0 Gb/s-Anschlüsse für schnellere Datenabfrage mit der zweifachen Bandbreite im Vergleich zu aktuellen Bus-Systemen. Quad-GPU SLI™- und Quad-GPU CrossFireX™-Unterstützung SABERTOOTH X79 überläßt Ihnen die Wahl der GPU von entweder SLI™ oder CrossFireX™. Das Motherboard ist die leistungsstärkste Intel ® X79-Plattform. um PCIe- Zuweisungen in mehreren GPU-Konfigurationen optimiert.

  • Seite 15: Extra Sata 6.0 Gb/S-Unterstützung

    Onboard-Controllern kann der Benutzer CPU- und DRAM- PWM-Spannungen und Frequenzen für die unterschiedlichen Übertaktungsszenarios über das UEFI BIOS oder die exklusive ASUS-Schnittstelle mit präzisen Eingaben regeln. Dieses markenrechtlich geschützte Design erhöht den Übertaktungsfreiraum, um die Leistung bis an die höchste Grenze zu steigern.

  • Seite 16: Safe & Stable!" Schutzfunktionen

    ASUS EZ DIY UEFI BIOS (EZ Mode) Das brandneue EFI BIOS von ASUS bietet eine benutzerfreundliche Schnittstelle, die mit flexibler und bequemer Maussteuerung die bisherige tastaturgebundene Eingabe in den Schatten stellt. Sie können sich kinderleicht und mit einer Sanftheit durch das neue EFI BIOS bewegen, die bisher nur Betriebssystemen vorbehalten war.

  • Seite 17: Asus Mylogo2

    1.3.6 Weitere Sonderfunktionen ASUS SSD Caching SSD Caching von ASUS ist einfacher als sonst. Mit 3-facher Geschwindigkeit steigert diese Funktion Ihre Systemleistung durch die Verwendung einer eingebauten SSD ohne Kapazitätsbeschränkungen als ein Zwischenspeicher (Cache) für häufig angeforderte Daten. Nutzen Sie eine Kombination von SSD-ähnlicher Leistung, Antwortzeit und Festplattenkapazität mit nur einen Klick.
  • Seite 18 Kapitel 1: Produkteinführung...

  • Seite 19: Kapitel 2: Hardwarebeschreibungen

    Unterlage oder in die Originalverpackung der Komponente. • Vor dem Installieren oder Ausbau einer Komponente muss die ATX-Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Andernfalls könnten das Motherboard, Peripheriegeräte und/oder Komponenten stark beschädigt werden. ASUS SABERTOOTH X79...

  • Seite 20: Motherboard-Übersicht

    Motherboard-Übersicht 2.2.1 Motherboard-Layout Für weitere Informationen über die internen Anschlüsse sowie Rücktafelanschlüsse beziehen Sie sich auf 2.2.8 Interne Anschlüsse und 2.3.11 Rücktafelanschlüsse. Kapitel 2: Hardwarebeschreibungen...
  • Seite 21 2-25 RTC RAM löschen (3-pol. CLRTC) 2-14 USB 2.0-Anschlüsse (10-1 pol USB78, USB910, USB1112, 2-21 USB1314) Serieller Anschluss (10-1 pol. COM1) 2-20 Fronttafelaudioanschluss (10-1 pol. AAFP) 2-23 Digitaler Audioanschluss (4-1 pol. SPDIF_OUT) 2-21 Standby-Strom LED (SB_PWR) 2-16 ASUS SABERTOOTH X79...

  • Seite 22: Zentralverarbeitungseinheit (Cpu)

    Sockel befindet und die Sockelpole nicht verbogen sind. Nehmen Sie unverzüglich Kontakt mit Ihrem Händler auf, wenn die PnP-Abdeckung fehlt oder Schäden an der PnP-Abdeckung/ Sockelpolen/Motherboardkomponenten festzustellen sind. ASUS übernimmt nur die Reparaturkosten, wenn die Schäden durch die Anlieferung entstanden sind. •...

  • Seite 23: Systemspeicher

    Systemspeicher Das Motherboard ist mit acht Double Data Rate 3 (DDR3) Dual Inline Memory Module (DIMM)-Steckplätzen ausgestattet. Ein DDR3-Module sind anders gekerbt als DDR- oder DDR2-Module. Installieren Sie KEINEN DDR- oder DDR2-Speichermodul auf einen DDR3-Steckplatz. Empfohlene Speicherkonfigurationen ASUS SABERTOOTH X79...
  • Seite 24 Frequenz von DDR3 1600 MHz. • Die maximale Speicherkapazität von 64GB kann mit 8GB-DIMMs oder höher erzielt werden. Sobald die DIMMs auf den Markt kommen, wird ASUS die Liste Qualifizierter Anbieter (QVL) aktualisieren. • Entsprechend der Intel CPU-Spezifikationen wird eine DIMM-Spannung von weniger als 1,65V empfohlen, um den Prozessor zu schützen.
  • Seite 25 SABERTOOTH X79 Motherboard Liste Qualifizierter Anbieter (QVL) DDR3 1333 MHz DIMM Sockelunter-stützung (Optional) Anbieter Artikelnummer Größe Chip-Marke Chip Nr. Takt Spanng 2 DIMM 4 DIMM 6 DIMM 8 DIMM A-DATA AD63I1B0823EV A-DATA 3CCA-1509A • • • A-DATA AM2U139C2P1 A-DATA 3CCD-1509A •...
  • Seite 26 SABERTOOTH X79 Motherboard Liste Qualifizierter Anbieter (QVL) DDR3 1333 MHz (Fortsetzung) DIMM Sockelunterstützung (Optional) Anbieter Artikelnummer Größe Chip-Marke Chip Nr. Takt Spanng 2 DIMM 4 DIMM 6 DIMM 8 DIMM OCZ3G1333LV8GK 8GB(2x4GB) DS - 9-9-9 1.65 • OCZ3RPR1333C9LV8GK 8GB(2x4GB) DS - 9-9-9 1.65...
  • Seite 27 SABERTOOTH X79 Motherboard Liste Qualifizierter Anbieter (QVL) DDR3 1600 MHz DIMM Sockelunterstützung Chip- (Optional) Anbieter Artikelnummer Größe Chip Nr. Takt Spanng Marke 2 DIMM 4 DIMM 6 DIMM 8 DIMM A-DATA AX3U1600XC2G79(XMP) 9-9-9-24 1.6-1.8 • A-DATA AX3U1600GC4G9(XMP) 1.55~1.75 • •...
  • Seite 28 SABERTOOTH X79 Motherboard Liste Qualifizierter Anbieter (QVL) DDR3 1600 MHz (Fortsetzung) DIMM Sockelunterstützung Chip- (Optional) Anbieter Artikelnummer Größe Chip Nr. Takt Spanng Marke 2 DIMM 4 DIMM 6 DIMM 8 DIMM EK Memory EKM324L28BP8-I16(XMP) 4GB(2x2GB) • EK Memory EKM324L28BP8-I16(XMP) 4GB(2x2GB) •...
  • Seite 29 SABERTOOTH X79 Motherboard Liste Qualifizierter Anbieter (QVL) DDR3 1866 MHz* (Fortsetzung) DIMM Sockelunterstützung Chip- (Optional) Anbieter Artikelnummer Größe Chip Nr. Takt Spanng Marke 2 DIMM 4 DIMM 6 DIMM 8 DIMM AEXEA AXA3ES2G2000LG28V(XMP) 1.65 • • AEXEA AXA3ES4GK2000LG28V(XMP) 4GB(2x2GB) 1.65 •...

  • Seite 30: Erweiterungssteckplätze

    2.2.4 Erweiterungssteckplätze Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. SP Nr. Steckplatzbeschreibung PCIe 3.0 x16_1-Steckplatz (single im x16- oder dual im x16/x16-Modus) PCIe 2.0 x1_1-Steckplatz PCIe 2.0 x1_2-Steckplatz PCIe 3.0 x16_2-Steckplatz PCI-Steckplatz 1...

  • Seite 31: Irq-Zuweisungen Für Dieses Motherboard

    – – – gemeins – On Chip SATA – – – – gemeins – – – IEEE 1394 – gemeins – – – – – – PCI slot gemeins – – – – – – – ASUS SABERTOOTH X79 2-13...

  • Seite 32: Jumper

    2.2.5 Jumper RTC RAM löschen (3-pol. CLRTC) Mit diesem Jumper können Sie das Echtzeituhr- (RTC) RAM im CMOS löschen. Sie können die Einstellung des Datums und der Zeit sowie die Systemsetup-Parameter im CMOS löschen, indem Sie die CMOS RTC RAM-Daten löschen. Die RAM-Daten im CMOS, die Systemeinstellungsinformationen wie z.B.

  • Seite 33: Onboard-Schalter

    Timing-Set getestet wurde. Wenn die installierten DIMMs nach den kompletten Einstellungsvorgang immer noch nicht funktionieren, leuchtet die DRAM_LED dauerhaft. Tauschen Sie die DIMMs mit Modellen, die in der QVL (Qualified Vendors Lists) in diesen Handbuch oder auf der ASUS-Webseite unter www.asus.com empfohlen werden, aus. •...

  • Seite 34: Onboard Leds

    2.2.7 Onboard LEDs Standby-Strom LED Auf diesem Motherboard ist eine Standby-Strom-LED eingebaut, die leuchtet, wenn das System eingeschaltet, im Stromsparmodus oder im Soft-Aus-Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen.

  • Seite 35: Interne Anschlüsse

    • Sie müssen Windows ® XP Service Pack 3 oder eine neuere Version installiert haben, bevor Sie Serial ATA-Festplatten benutzen können. Die Serial ATA RAID-Funktion ist ® nur unter Windows XP SP3 oder neueren Versionen verfügbar. ASUS SABERTOOTH X79 2-17...
  • Seite 36 Intel ® X79 Serial ATA 3Gb/s-Anschlüsse (7-pol. SATA3G_3–6 [schwarz]) Diese Anschlüsse sind für Serial ATA 3.0Gb/s-Signalkabel der Serial ATA 3.0 Gb/ s-Festplatten vorgesehen. Wenn Sie SATA-Festplatten installieren, können Sie mit der Intel® Rapid Storage- Technologie über den integrierten Intel ® X79-Chipsatz eine RAID 0, 1, 5 und 10-Konfiguration erstellen.
  • Seite 37 • Bevor Sie die Serial ATA-Festplattenlaufwerke nutzen, müssen Sie das Windows ® Service Pack 3 oder neuer installieren. • For high performance of ASUS SSD Caching, please connect one HDD and one SSD to Marvell ® SATA6G_E1/E2 connectors. • For regular usage, the SATA6G_E1/E2 connectors are recommended for data drives.
  • Seite 38 USB 3.0-Anschluss eine Fronttafel USB 3.0-Lösung einrichten. USB3_56 PIN 1 Vbus ® Vbus IntA_P1_SSRX- IntA_P2_SSRX- IntA_P1_SSRX+ SABERTOOTH X79 IntA_P2_SSRX+ IntA_P1_SSTX- IntA_P2_SSTX- IntA_P1_SSTX+ IntA_P2_SSTX+ IntA_P1_D- IntA_P2_D- IntA_P1_D+ IntA_P2_D+ SABERTOOTH X79 USB3.0 connector Das USB 3.0-Modul muss separat erworben werden. 2-20 Kapitel 2: Hardwarebeschreibungen...
  • Seite 39 Verbinden Sie niemals ein 1394-Kabel mit den USB-Anschlüssen, sonst wird das Motherboard beschädigt! Verbinden Sie zuerst ein USB-Kabel mit dem ASUS Q-Connector (USB, blau), und verbinden Sie dann den Q-Connector (USB) mit dem USB-Anschluss auf dem Motherboard, falls das Gehäuse Fronttafel USB-Anschlüsse vorsieht.
  • Seite 40 CPU-, Gehäuse-, Netzteil- und Behelfslüfteranschlüsse (4-pol. CPU_FAN; 4-pol. CPU_OPT FAN; 4-pol. CHA_FAN1-4; 4-pol. ASST_FAN) Connect the fan cables to the fan connectors on the motherboard, ensuring that the black wire of each cable matches the ground pin of the connector. Vergessen Sie nicht, die Lüfterkabel mit den Lüfteranschlüssen zu verbinden.
  • Seite 41 Sie sich, dass das Element Front Panel Type in BIOS auf [HD] eingestellt ist. Wenn Sie statt dessen ein AC‘ 97-Fronttafelaudiomodul anschließen möchten, stellen Sie das Element auf [AC97] ein. Standardmäßig ist der Anschluss auf [HD] gestellt. ASUS SABERTOOTH X79 2-23...
  • Seite 42 Wenn Sie zwei oder mehr High-End-PCI Express x16-Karten benutzen wollen, benutzen Sie ein Netzteil mit 1000W oder mehr, um die Systemstabilität zu gewährleisten. • Wenn Sie sich über die Mindeststromanforderungen Ihres Systems nicht sicher sind, hilft Ihnen evtl. der Leistungsrechner unter http://support.asus.com/PowerSupplyCalculator/PSCalculator.aspx?SLanguage=de-de. 2-24 Kapitel 2: Hardwarebeschreibungen...
  • Seite 43 System eingeschaltet und halten Sie den Netzschalter länger als 4 Sekunden gedrückt, wird das System ausgeschaltet. • Reset-Schalter (2-pol. RESET) Verbinden Sie diesen 2-pol. Anschluss mit einem am Gehäuse befestigten Reset- Schalter, um das System ohne Ausschalten neu zu starten. ASUS SABERTOOTH X79 2-25...

  • Seite 44: Aufbau Des Computersystems

    Aufbau des Computersystems 2.3.1 Zusatzwerkzeug und Komponenten für den PC-Aufbau 1 Tüte mit Schrauben Philips (Kreuz)-Schreubenzieher PC-Gehäuse Netzteil Intel LGA 2011 CPU Intel LGA 2011-kompatibler CPU-Lüfter DIMM SATA-Festplatte Optisches SATA-Laufwerk (wahlweise) Grafikkarte (wahlweise) Das Werkzeug und die Komponenten in der Tabelle sind nicht im Motherboard-Paket enthalten.

  • Seite 45: Installieren Der Cpu

    Beachten Sie bitte die Reihenfolge beim Öffnen/Schließen des doppelten Hebels. Folgen Sie den Anweisungen auf der Metallabdeckung und den nachstehenden Abbildungen. Die Plastikabdeckung wird automatisch hochspringen, wenn die CPU platziert und die Metallabdeckung richtig geschlossen wurde. ASUS SABERTOOTH X79 2-27...
  • Seite 46 2-28 Kapitel 2: Hardwarebeschreibungen...

  • Seite 47: Installieren Von Cpu-Kühlkörper Und Lüfter

    2.3.3 Installieren von CPU-Kühlkörper und Lüfter Falls erforderlich, bringen Sie die Wärmeleitpaste auf den CPU- Kühlkörper und die CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. So installieren Sie den CPU-Kühlkörper und -Lüfter ASUS SABERTOOTH X79 2-29...

  • Seite 48: Installieren Eines Dimms

    2.3.4 Installieren eines DIMMs Entfernen eines DIMMs 2-30 Kapitel 2: Hardwarebeschreibungen...

  • Seite 49: Motherboard-Installation

    2.3.5 Motherboard-Installation Die Abbidlungen in diesem Abschnitt werden nur als Referenz bereitgestellt. Das Motherboard-Layout kann sich je nach Modell unterscheiden, der Installationsvorgang bleibt aber gleich. ASUS SABERTOOTH X79 2-31...
  • Seite 50 Ziehen Sie die Schrauben NICHT zu fest! Das Motherboard könnte sonst beschädigt werden. 2-32 Kapitel 2: Hardwarebeschreibungen...

  • Seite 51: Thermal Armor For Asus Sabertooth X79

    2.3.6 Thermal Armor for ASUS SABERTOOTH X79 Thermal Armor für ASUS SABERTOOTH X79 besteht aus einer Rückseitenabdeckung und einer PCH-Abdeckung mit Lüfterbaugruppe und bietet eine effektive Ableitung der von den Motherboard-Komponenten erzeugten Wärme. Um eine optimale Wärmeableitung zu gewährleisten, folgen Sie bitte den Anweisungen der nachstehenden Abbildungen, um den Lüfter an der Rückseitenabdeckung zu befestigen.
  • Seite 52 Abdeckung, bevor Sie diese benutzen. Falls der PCH-Lüfter nicht arbeitet oder die Lüftergeschwindigkeit zu gering ist, überprüfen Sie bitte, ob das Lüfterkabel richtig angeschlossen ist. Wenn das Problem daraufhin weiter besteht, fragen Sie bitte Ihren örtlichen ASUS-Kundendienst nach Hilfe. 2-34 Kapitel 2: Hardwarebeschreibungen...

  • Seite 53: Atx-Netzteilanschluss

    2.3.7 ATX-Netzteilanschluss ODER ODER ASUS SABERTOOTH X79 2-35...

  • Seite 54: Sata-Gerätanschlüsse

    2.3.8 SATA-Gerätanschlüsse ODER ODER 2-36 Kapitel 2: Hardwarebeschreibungen...

  • Seite 55: E/A-Anschlüsse Auf Der Forderseite

    2.3.9 E/A-Anschlüsse auf der Forderseite ASUS Q-Connector installieren USB 2.0-Anschluss installieren Fronttafelaudioanschluss installieren AAFP USB 2.0 USB 3.0-Anschluss installieren USB 3.0 ASUS SABERTOOTH X79 2-37...

  • Seite 56: Erweiterungskarten Installieren

    2.3.10 Erweiterungskarten installieren PCIe x16-Karten installieren PCIe x1-Karten installieren PCI-Karten installieren 2-38 Kapitel 2: Hardwarebeschreibungen...

  • Seite 57: Rücktafelanschlüsse

    5. USB 3.0-Anschlüsse 3 und 4 11. USB 3.0-Anschlüsse 1 und 2 6. Externer Power eSATA-6GB-Anschluss 12. Audio E/A-Anschlüsse** * und **: Beziehen Sie sich für die Definitionen der LAN-Anschluss LED und Audioanschlüsse auf die Tabellen auf der nächsten Seite. ASUS SABERTOOTH X79 2-39...
  • Seite 58 • Stecken Sie KEINEN zweckfremden Stecker in den externen SATA-Anschluss. ® • Bei der Installation eines Windows -Betriebssystems verbinden Sie KEINE Tastatur/ Maus mit dem USB 3.0-Anschluss. • Der Beschränkungen des USB 3.0-Controllers wegen, können USB 3.0-Geräte nur unter Windows ®...

  • Seite 59: Audio E/A-Verbindungen

    2.3.12 Audio E/A-Verbindungen Audio E/A-Anschlüsse Anschluss eines Kopfhörers und Mikrofons Anschluss von Stereo-Lautsprechern Anschluss von 2.1-Kanal-Lautsprechern ASUS SABERTOOTH X79 2-41...
  • Seite 60 Anschluss von 4.1-Kanal-Lautsprechern Anschluss von 5.1-Kanal-Lautsprechern Anschluss von 7.1-Kanal-Lautsprechern 2-42 Kapitel 2: Hardwarebeschreibungen...

  • Seite 61: Usb Bios Flashback

    2.3.13 USB BIOS Flashback Laden Sie die BIOS ROM-Datei von der ASUS-Webseite (www.asus.com) heruntr und speichern Sie sie auf einen USB-Datenträger. Stecken Sie den USB-Datenträger an der Rückseite in den USB-Anschluss mit der weißen Innenseite. (Siehe rote Markierung in der folgenden Abbildung) Drücken Sie für 3 Sekunden die BIOS Flashback-Taste.

  • Seite 62: Erstmaliges Starten

    Erstmaliges Starten Bringen Sie nach Vervollständigen aller Anschlüsse die Abdeckung des Systemgehäuses wieder an. Stellen Sie sicher, dass alle Schalter im ausgeschalteten Zustand sind. Verbinden Sie das Netzkabel mit dem Netzanschluss an der Rückseite des Systemgehäuses. Verbinden Sie das Netzkabel mit einer Steckdose, die einen Überspannungsschutz besitzt.

  • Seite 63: Kapitel 3: Bios-Setup

    BIOS-Setup Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist eine Unified Extensible Firmware Interface die mit der UEFI-Architektur konform ist und eine benutzerfreundliche Oberfläche zur Verfügung stellt, die weit über das traditionelle, nur über die Tastatur gesteuerte BIOS hinausgeht, indem es die bequeme und flexible Eingabe über die Maus aktiviert.

  • Seite 64: Ez Mode

    Erweiterten Modus gehen Schnelles Wechseln zu oft Optimierte Standardwerte Energiesparmodus benutzten Menüs Normaler Modus ASUS-Optimierter Modus Auswahl der Bootgeräteprioritäten Auswahl der Bootgeräteprioritäten Zeigt Systemeingenschaften für den aktuellen Modus auf der rechten Seite • Die Auswahl der Boot-Geräte variiert je nach den Geräten, die installiert wurden.

  • Seite 65: Advanced Mode (Erweiterter Modus)

    Auswahlmöglichkeiten in den BIOS-Einstellungen. Ein Beispiel für den Advanced Mode wird in der nachfolgenden Abbildung dargestellt. Für genaue Konfigurationsmöglichkeiten beziehen Sie sich auf die folgenden Abschnitte. Um in den EZ Mode zu gelangen, klicken Sie auf Exit und wählen Sie ASUS EZ Mode. Menüelemente Menüleiste...
  • Seite 66 Menüelemente Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü angezeigt. Wenn Sie z.B. Main gewählt haben, werden die Elemente des Main-Menüs angezeigt. Die anderen Elemente (Ai Tweaker, Advanced, Monitor, Boot, Tools und Exit) auf der Menüleiste haben ihre eigenen Menüelemente.

  • Seite 67: Main-Menü

    Sie das CMOS zu löschen und das Motherboard auf seine Standardwerte zurückzusetzen. Siehe Abschnitt 2.2.5 Jumper für Details. Die Elemente Administrator oder User Password oben im Fenster zeigen • Standardmäßig Not Installed an. Die Elemente zeigen Installed an, nachdem Sie ein Kennwort eingerichtet haben. ASUS SABERTOOTH X79...

  • Seite 68: Administrator Password

    Administrator Password Falls Sie ein Administrator-Kennwort eingerichtet haben, sollten Sie für den vollen Systemzugriff das Kennwort eingeben. Andernfalls lässt Sie das BIOS-Setupprogramm nur bestimmte Elemente einsehen bzw. ändern. So richten Sie ein Administrator-Kennwort ein: Wählen Sie das Element Administrator Password und drücken Sie die <Eingabetaste>.

  • Seite 69: Ai Tweaker-Menü

    Beim Einstellen der AI Tweaker-Menüelemente ist Vorsicht geboten. Falsche Werte können Systemfehler hervorrufen. Die Konfigurationsoptionen in diesem Abschnitt sind von den im System installierten DIMMs und des CPU-Modells abhängig. Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: ASUS SABERTOOTH X79...

  • Seite 70: Ai Overclock Tuner [Auto]

    Scrollen Sie nach unten, um auch die anderen Elemente anzuzeigen: Ai Overclock Tuner [Auto] Hier können Sie die CPU-Übertaktungsoptionen auswählen, um eine gewünschte interne CPU-Frequenz zu bestimmen. Wählen Sie eine der voreingestellten Optionen aus. [Auto] Lädt automatisch die optimalen Systemeinstellungen. [Manual] Lässt Sie die Parameter für die Übertaktung selbst festlegen.

  • Seite 71: Epu Power Saving Mode [Disabled]

    Konfigurationsoptionen: [Auto] [4 DRAM Clock] – [15 DRAM Clock] DRAM RAS# PRE Time [Auto] Konfigurationsoptionen: [Auto] [4 DRAM Clock] – [15 DRAM Clock] DRAM RAS# ACT Time [Auto] Konfigurationsoptionen: [Auto] [4 DRAM Clock] – [40 DRAM Clock] ASUS SABERTOOTH X79...
  • Seite 72 DRAM COMMAND Mode [Auto] Konfigurationsoptionen: [Auto] [1 DRAM Clock] [2 DRAM Clock] [3 DRAM Clock] Secondary Timings DRAM RAS# to RAS# Delay [Auto] Konfigurationsoptionen: [Auto] [4 DRAM Clock] – [7 DRAM Clock] DRAM REF Cycle Time [Auto] Konfigurationsoptionen: [Auto] [48 DRAM Clock] – [511 DRAM Clock] DRAM WRITE Recovery Time [Auto] Konfigurationsoptionen: [Auto] [5 DRAM Clock] –...
  • Seite 73 Konfigurationsoptionen: [Auto] [0 DRAM Clock] – [31 DRAM Clock] MCH Recheck [Auto] Konfigurationsoptionen: [Auto] [Disabled] [Enabled] DIGI+ Power Control Entfernen Sie nicht das Thermalmodul, während Sie die entsprechenden DIGI+ Power Control-Parameter ändern, da die thermischen Bedingungen überwacht wrden müssen. ASUS SABERTOOTH X79 3-11...
  • Seite 74 Einige der folgenden Elemente werden durch die Eingabe der Werte über die Zifferntastatur eingegeben und mit der <Eingabetatste> bestätigt. Sie können auch die Tasten <+> und <-> benutzen, um die Werte einzustellen. Um die Standardeinstellungen wiederherzustellen, geben Sie über die Tastatur [auto] ein und rücken Sie die <Eingabetatste>. CPU Load-Line Calibration [Auto] CPU Load-line ist in den Intel VRM-Spezifikationen enthalten und beeinflusst die CPU-Spannung.
  • Seite 75 [manual] setzen und ermöglicht Ihnen eine feste DRAM-Frequenz einzustellen. Die Werte reichen von 300kHz bis 500kHz in 50kHz-Schritten. DRAM-AB/DRAM-CD Power Phase control [Auto] [Optimized] Hier können Sie das ASUS-optimierte Phasentuningprofil einstellen. [Extreme] Hier können Sie den Vollphasenmodus einstellen. CPU Performance Settings...
  • Seite 76 Standardeinstellung ist das 1,25-Fache von Leistungslimit 1. Die Intel-Empfehlung ist, dass die Plattform fähig sein muss, bis zu 10ms über Leistungslimit 2 zu unterstützen. Das ASUS-Motherboard unterstützt Leistungslimit 2 für längere Zeit. Sie können die Werte mit den Tasten <+> und <-> anpassen.
  • Seite 77 Hier können Sie die DRAM-Spannung einstellen. Die Werte reichen von 1,20V bis 1,99V in 0,005V-Schritten. Entsprechend den Intel CPU-Spezifikationen können DIMMs mit Spannungsanforderungen über 1,65V der CPU dauerhaft schädigen. Wir empfehlen daher, dass Sie DIMMs installieren, die eine Spannungsanforderung von weniger als 1,65V aufweisen. ASUS SABERTOOTH X79 3-15...

  • Seite 78: Cpu Spread Spectrum [Auto]

    CPU PLL Voltage [Auto] Hier können Sie die CPU- und PCH PLL-Spannung einstellen. Die Werte reichen von 1.80V bis 2.10V in 0.00625V-Schritten. VTTCPU Voltage [Auto] Hier können Sie die VTTCPU-Spannung einstellen. Die Werte reichen von 1.05V bis 1.70V in 0.00625V-Schritten. PCH 1.1v Voltage [Auto] Hier können Sie die 1.1v Platform Controller Hub-Spannung einstellen.

  • Seite 79: Advanced Menu

    Advanced menu Die Elemente im Advanced-Menü gestatten Ihnen, die Einstellung für den Prozessor und andere Systemgeräte zu ändern. Beim Einstellen der Elemente im Advanced-Menü ist Vorsicht geboten. Falsche Werte können zu einer Systemfunktionsstörung führen. ASUS SABERTOOTH X79 3-17...

  • Seite 80: Cpu Configuration

    3.5.1 CPU Configuration Die Werte in diesem Menü zeigen die vom BIOS automatisch erkannten CPU-bezogene Informationen an. Die hier gezeigten Elemente sind abhängig vom installierten Prozessor. Intel Adaptive Thermal Monitor [Enabled] [Disabled] Deaktiviert die CPU Thermal Monitor (Temperaturüberwachungs)-Funktion. [Enabled] Ermöglicht einer überhitzten CPU den Takt zu drosseln, um abzukühlen. Hyper-threading [Enabled] Die Intel Hyper-Threading-Technologie erlaubt es einem hyper-threading Prozessor, vor dem Betriebssystem als zwei logische Prozessoren zu agieren und dem System somit die...
  • Seite 81 Erlaubt die Aktivierung oder Deaktivierung des CPU C3-Berichts an das Betriebssystem. CPU C6 Report [Auto] Erlaubt die Aktivierung oder Deaktivierung des CPU C6-Berichts an das Betriebssystem. CPU C7 Report [Auto] Erlaubt die Aktivierung oder Deaktivierung des CPU C7-Berichts an das Betriebssystem. ASUS SABERTOOTH X79 3-19...

  • Seite 82: Pch Configuration

    3.5.2 PCH Configuration High Precision Timer [Enabled] Erlaubt die Aktivierung oder Deaktivierung des hochpräzisen Zeitgebers (High Precision Event Timer). Konfigurationsoptionen: [Enabled] [Disabled] 3.5.3 SATA Configuration Das BIOS erkennt automatisch die vorhandenen SATA-Geräte, wenn Sie das BIOS- Setupprogramm aufrufen. Die BIOS-Elemente für die SATA-Anschlüsse zeigen Not Present an, wenn in dem entsprechenden Anschluss kein SATA-Gerät installiert ist.
  • Seite 83 Funktion das Einblenden von Warnmeldungen während POST. Konfigurationsoptionen: [Enabled] [Disabled] Hot Plug [Disabled] Dieses folgende Element erscheint nur, wenn Sie SATA Mode auf [AHCI Mode] oder [RAID Mode] setzen. Damit können Sie die SATA Hot Plug-Unterstützung aktivieren/deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled]. ASUS SABERTOOTH X79 3-21...

  • Seite 84: Usb Configuration

    3.5.4 USB Configuration Die Elemente in diesem Menü gestatten Ihnen, die USB-verwandten Funktionen einzustellen. Das Element USB Devices zeigt die automatisch ermittelten Werte an. None wird angezeigt, wenn kein USB-Gerät erkannt wurde. Legacy USB Support [Enabled] [Enabled] Aktiviert die Unterstützung für USB-Geräte bei älteren Betriebssystemen. [Disabled] USB-Geräte können nur im BIOS-Setupprogramm verwendet werden.

  • Seite 85: Onboard Devices Configuraton

    [Enabled] Aktiviert den Intel LAN Controller. Intel PXE OPROM [Disabled] Dieses Element erscheint nur, wenn sie das vorherige Element auf [Enabled] gesetzt haben. Damit können Sie das PXE OptionRom des Intel LAN-Controllers aktivieren/deaktivieren. Konfigurationsoptionen: [Enabled] [Disabled] ASUS SABERTOOTH X79 3-23...
  • Seite 86 VIA 1394 Controller [Enabled] Aktiviert oder deaktiviert den VIA 1394-Controller. Konfigurationsoptionen: [Disabled] [Enabled] PCI Express x1_1 Slot Configuration [Auto] [AUTO] Das System erkennt den belegten PCIEx1_1-Steckplatz oder SATA6G_ E1/E2-Anschluss automatisch. Falls beide belegt sind, arbeitet nur der PCIEx1_1-Steckplatz. [SATA6G_E1/E2] Wenn SATA6G_E1/E2 (Marvell Controller) aktiv ist, wird der PCIEx1_1- Steckplatz blockiert und Sie können Geräte am SATA6G_E1/E2-Anschluss anschließen.

  • Seite 87: Apm

    Hour/Minute/Second mit den eingestellten Werten für den Benutzer konfigurierbar. ErP Ready [Disabled] Hier können Sie einige Einstellungen vornehmen, um das System für die ErP-Anforderungen bereit zu machen. Wenn aktiviert werden alle anderen PME-Optionen ausgeschaltet. Konfigurationsoptionen: [Disabled] [Enabled] ASUS SABERTOOTH X79 3-25...

  • Seite 88: Monitor Menu

    Monitor menu Das Monitor-Menü zeigt die Systemtemperatur/den Energiestatus an und erlaubt die Anpassung der Lüftereinstellungen. CPU Temperature / MB Temperature [xxxºC/xxxºF] Die integrierte Hardware-Überwachung erkennt automatisch die Motherboard- und CPU- Temperaturen und zeigt sie an. Wählen Sie Ignore, wenn Sie die erkannten Temperaturwerte nicht anzeigen lassen möchten.
  • Seite 89 Damit können Sie den geeignetsten Leistungspegel de Gehäuselüfters einstellen. [Standard] Gehäuselüfter wird automatisch entsprechend der Gehäusetemperatur geregelt. [Silent] Minimale Lüftergeschwindigkeit für einen leisen Betrieb. [Turbo] Maximale Lüftergeschwindigkeit für höchsten Kühleffekt. [Manual] Detaillierte, vom Benutzer einstellbare Parameter. ASUS SABERTOOTH X79 3-27...
  • Seite 90 Die folgenden vier Elemente erscheinen nur, wenn Sie Chassis 1/2/3/4 Fan Profile auf [Manual] setzen. Chassis 1/2/3/4 Upper Temperature [70] Verwenden Sie die Tasten <+> und <->, um die Höchstgrenze der Gehäusetemperatur festzulegen. Die Werte liegen zwischen 40ºC und 90ºC. Chassis 1/2/3/4 Fan Max.

  • Seite 91: Anti Surge Support [Enabled]

    Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. Wählen Sie Ignore, wenn Sie die erkannte Spannung nicht anzeigen lassen möchten. Anti Surge Support [Enabled] Erlaubt die Aktivierung oder Deaktivierung der Überspannungs-Schutzfunktion. Konfigurationsoptionen: [Disabled] [Enabled] ASUS SABERTOOTH X79 3-29...

  • Seite 92: Boot Menu

    Full Screen Logo [Enabled] [Enabled] Aktiviert die Anzeigefunktion für das Vollbildlogo. [Disabled] Deaktiviert die Anzeigefunktion für das Vollbildlogo. Wählen Sie [Enabled], um die ASUS MyLogo2™-Funktion zu verwenden. Wait For ‘F1’ If Error [Enabled] [Disabled] Deaktiviert diese Funktion. [Enabled] Das System wartet auf das Drücken der <F1>-Taste, wenn Fehler aufgetreten sind.

  • Seite 93: Setup Mode [Ez Mode]

    Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab. • Um das Boot-Gerät während des Systemstarts auszuwählen, drücken Sie beim Erscheinen des ASUS-Logos auf die Taste <F8>. • Um auf Windows® im abgesicherten Modus zuzugreifen, drücken Sie bitte nach dem POST auf <F8>.

  • Seite 94: Tool Menu

    Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. Für weitere Details beziehen Sie sich auf den Abschnitt 3.10.2 ASUS EZ Flash 2- Programm. 3-32...

  • Seite 95: Asus Dram Spd Information

    3.8.2 ASUS DRAM SPD Information Dieses Menü zeigt Ihnen die Informationen zu den DIMM-Steckplätzen an. ASUS SABERTOOTH X79 3-33...

  • Seite 96: Asus O.c. Profile

    3.8.3 ASUS O.C. Profile Mit diesem Element können Sie mehrere BIOS-Einstellungen speichern oder laden. Die Elemente in Setup Profile Status zeigen Not Installed an, wenn kein Profil erstellt wurde. Label Hier können Sie das label für das Setup-Profil eingeben. Save to Profile Hier können Sie die derzeitigen BIOS-Einstellungen im BIOS-Flash sichern sowie ein Profil...

  • Seite 97: Asus Drive Xpert

    Für die Einrichtung von EZ Backup werden alle originalen Daten auf der Festplatte am Anschluss SATA6G_E2 gelöscht. Drive Xpert Device(s) List: SATA 6G E1 (grau/weiß) / SATA 6G E2 (grau/weiß) Drücken Sie die <Eingabetaste>, um die Informationen der Festplatten an den Anschlüssen SATA6G_E1 und SATA6G_E2 anzuzeigen. ASUS SABERTOOTH X79 3-35...

  • Seite 98: Exit Menu

    Exit Load Optimized Defaults Save Changes & Reset Discard Changes & Exit ASUS EZ Mode Launch UEFI Shell from filesystem device Load Optimized Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster.

  • Seite 99: Aktualisieren Des Bios

    Internetdienstanbieter (ISP). ASUS Update starten Nach der Installation des AI Suite II von der Motherboard Support-DVD, können Sie ASUS Update durch das Klicken auf Update (Aktualisierung) > ASUS Update in der Hauptmenüleiste des AI Suite II starten. Beenden Sie alle Windows -Anwendungen, bevor Sie das BIOS mit Hilfe dieses ®...

  • Seite 100: Bios Über Das Internet Aktualisieren

    Wählen Sie in der Liste der Optionen Update BIOS from Internet (BIOS über das Internet aktualisieren) und drücken Sie auf Next (Weiter). Wählen Sie den Ihnen am nächsten gelegenen ASUS FTP-Ort aus, um starken Netzwerkverkehr zu vermeiden. Falls Sie die Funktionen BIOS downgradable (BIOS-Downgrade) und auto BIOS backup (Autom.

  • Seite 101: Bios Über Eine Bios-Datei Aktualisieren

    Die hier bereitgestellten Abbildungen sind nur als eine Referenz anzusehen. Die tatsächlichen BIOS-Informationen variieren mit Modellen. • Beziehen Sie sich auf das Software-Handbuch auf der Support-DVD oder besuchen Sie für detaillierte Software-Konfiguration die ASUS-Webseite unter www.asus.com. ASUS SABERTOOTH X79 3-39...

  • Seite 102: Asus Ez Flash 2-Programm

    3.10.2 ASUS EZ Flash 2-Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne eine Startdiskette oder ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Bevor Sie dieses Programm benutzen, besuchen Sie bitte die ASUS-Webseite unter www.asus.com, um die neueste BIOS-Datei für Ihr Motherboard herunterzuladen.

  • Seite 103: Asus Crashfree Bios 3

    Legen Sie die Support-DVD in das optische Laufwerk ein oder stecken Sie ein USB- Flashlaufwerk mit der BIOS-Datei in einen USB-Anschluss. Die Anwendung durchsucht die Geräte automatisch nach der BIOS-Datei. Wenn gefunden, liest die Anwendung die BIOS-Datei und ladet automatisch die ASUS EZ Flash 2-Anwendung. Sie müssen im BIOS-Setupprogramm die BIOS-Einstellungen wiederherstellen. Um die Systemstabilität und -Kompatibilitär zu gewährleisten, empfehlen wir Ihnen, dass...

  • Seite 104: Asus Bios Updater

    3.10.4 ASUS BIOS Updater Der ASUS BIOS-Updater erlaubt Ihnen das BIOS in der DOS-Umgebung zu aktualisieren. Mit dem Programm können Sie auch eine Kopie der aktuellen BIOS-Datei erstellen, falls Sie diese bei BIOS-Fehlern oder Störungen beim Aktualisierungsprozess als Backup nutzen möchten.

  • Seite 105: Das Aktuelle Bios Sichern

    Wenn der Prozess abgeschlossen wurde, drücken Sie eine Taste, um zu DOS- Eingabeaufforderung zurückzukehren. ASUSTek BIOS Updater for DOS V1.18 [2011/04/29] Current ROM Update ROM BOARD: SABERTOOTH X79 BOARD: Unknown VER: 0401 VER: Unknown PATH: BIOS backup is done! Press any key to continue. Note Saving BIOS: ASUS SABERTOOTH X79 3-43...

  • Seite 106: Die Bios-Datei Aktualisieren

    <Eingabetaste> D:\>bupdater /pc /g Das BIOS-Updater-Fenster erscheint, wie folgend. ASUSTek BIOS Updater for DOS V1.18 [2011/04/29] Current ROM Update ROM BOARD: Unknown BOARD: SABERTOOTH X79 VER: Unknown VER: 0401 PATH: SABERX79.ROM 4194304 2011-08-05 17:30:48 Note [Enter] Select or Load...

  • Seite 107: Kapitel 4: Software-Unterstützung

    Die mitgelieferte Support-DVD enthält die Treiber, Anwendungs-Software und Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite www.asus.com. 4.2.1 Ausführen der Support-DVD Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 108: Beziehen Der Software-Handbücher

    Reader vom Hilfsprogrammmenü, bevor Sie versuchen diese Dateien zu öffnen. ® Klicken Sie auf den Tab Manual. Klicken Sie in der Handbuchliste auf der linken Seite auf ASUS Motherboard Utility Guide. Der Ordner Manual von der Support-DVD wird geöffnet. Doppelklicken Sie auf den Ordner der von Ihnen gewählten Software.

  • Seite 109: Software Information

    Readme-Dateien, die bei der Software enthalten sind. 4.3.1 AI Suite II ASUS AI Suite II ist eine komplett integrierte Oberfläche, die mehrere ASUS-Anwendungen vereint und dem Benutzer erlaubt, diese Anwendungen gleichzeitig zu starten und laufen zu lassen. AI Suite II installieren So installieren Sie AI Suite II: Legen Sie die Support-DVD in das optische Laufwerk.

  • Seite 110: Asus Tuf Thermal Radar

    4.3.2 ASUS TUF Thermal Radar Das TUF Thermal Radar überwacht die Temperaturen an kritischen Plätzen auf dem Motherboard in Echtzeit und regelt automatisch die Lüftergeschwindigkeiten, um ein stabiles System ohne Überhitzung aufrecht zu erhalten. Es besteht aus mehreren Sensoren für die verschiedenen Komponenten af dem Motherboard und gibt dem benutzer die Möglichkeit...

  • Seite 111: Systemlüftereinstellungen Konfigurieren

    Lüfters und klicken Sie dann auf Setting. Wählen Sie ein in der Liste Profile Name ein Lüfterprofil und klicken Sie auf Apply. Sie können druch einen Rechtsklick auf die Symbole CHA und ASST auch andere Systemlüfter konfigurieren. ASUS SABERTOOTH X79...

  • Seite 112: Benutzerdefinierte Lüftereinstellungen Konfigurieren

    Benutzerdefinierte Lüftereinstellungen konfigurieren Sie könnne die Lüftergeschwindigkeiten Ihren bedingungen anpassen, um den unterschiedlichen Betriebs- und Umgebungsbedingungen gerecht zu werden. So stellen Sie die Lüftergeschwindigkeiten schnell ein Wählen Sie in der Liste Profile Name den Eintrag User aus. Ziehen Sie die Punkte auf der Lüftergeschwindigkeitskurve, um die Geschwindigkeit in Prozent einzustellen.
  • Seite 113 Wenn Sie nicht sicher sind, wie Sie die richtigen Komponenten für die Überwachung auswählen sollen, klicken Sie auf Auto und lassen Sie Thermal Radar die empfohlenen Einstellungen für Sie vornehmen. Klicken Sie auf Apply, um die Einstellungen zu übernehmen. ASUS SABERTOOTH X79...

  • Seite 114: Turbov Evo

    4.3.3 TurboV EVO ASUS TurboV EVO stellt TurboV vor, welches die manuelle Anpassung der CPU-Frequenz und bezogener Spannungen ermöglicht. Nach der Installation von AI Suite II von der Motherboard Support-DVD, starten Sie TurboV EVO durch Tool (Extras) > TurboV EVO im Hauptmenü...
  • Seite 115 Setzen Sie das Element CPU Ratio Setting im BIOS auf [Auto] bevor Sie die CPU Ratio-Funktion in TurboV verwenden. Beziehen Sie sich auf Kaptiel 3 des Motherboard-Benutzerhandbuches für Details. • Die Regler für die CPU Ratio zeigen den Status der CPU-Kerne, welche sich je nach CPU-Modell unterscheiden können. ASUS SABERTOOTH X79...
  • Seite 116 CPU Strap Hier können Sie CPU Strap manuell einstellen. Klicken Sie auf den Tab CPU Strap. Klicken Sie auf den Regler, um den gewünschten Wet einzustellen. Die Anzeige auf der rechten Seite wird den Wert entsprechend darstellen. Klicken Sie auf Apply, um die Änderungen zu übernehmen. CPU Strap Schieberegler Alle Änderungen...

  • Seite 117: Digi+ Power Control

    Leistungen zu erzielen. Verringern Sie die Phasenanzahl bei niedriger Systembelastung, um die VRM-Effizienz zu steigern. CPU Power Duty Control CPU Power Duty Control (CPU-Aufgabensteuerung) passt die Stromzufuhr jeder VRM-Phase sowie die Thermale Leistung jeder Phasenkomponente an. ASUS SABERTOOTH X79 4-11...

  • Seite 118: Funktionsbeschreibung

    DRAM Power Anwendungshilfe Alle Änderungen übernehmen Alle Änderungen verwerfen Funktionsbeschreibung DRAM Current Capability Ein höherer Wert bewirkt einen breiteren Leistungsbereich und erweitert gleichzeitig den Übertaktungsfrequenzbereich. DRAM Voltage Frequency Hier können Sie für die Systemstabilität oder den Übertaktungsbereich die DRAM- Umschaltfrequenz einstellen. DRAM Power Phase Control Stellen Sie manuelle Einstellung ein, um schnellere Phasenantworten zu erhalten, um die DRAM-Leistungseffizienz zu erhöhen.

  • Seite 119: Sensor Recorder

    Systemstatus in der abgefragten Zeitspanne sofort anzuzeigen. Klicken Sie auf Recording, um die Aufnahme zu starten. . Klicken Sie auf Monitor > Sensor im AI Suite II-Hauptmenü. Es erscheint eine Dartellung der Systemstati auf der rechten Seite. ASUS SABERTOOTH X79 4-13...

  • Seite 120: Usb 3.0 Boost

    4.3.6 USB 3.0 Boost Die exklusive ASUS USB 3.0 Boost-Funktion bietet eine Geschwindigkeitssteigerung für USB 3.0- Geräte und aktuelle Unterstützung des USB Attached SCSI-Protokolls (UASP). Mit USB 3.0 Boost können Sie die Übertragungsgeschwindigkeiten Ihrer USB 3.0-Geräte sehr einfach steigern. USB 3.0 Boost starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie USB 3.0 Boost durch klicken auf Tool >...

  • Seite 121: Asus Ssd Caching

    Benutzung kein Neustart erforderlich. ASUS SSD Caching starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie ASUS SSD Caching durch klicken auf Tool > ASUS SSD Caching im AI Suite II- Hauptmenü. . ASUS SSD Caching konfigurieren...

  • Seite 122: Asus Update

    4.3.8 ASUS Update Mit ASUS Update haben Sie ein Werkzeug für die Aktualisierung des BIOS Ihres Systems. Aktualisieren Sie Ihr BIOS oder speichern Sie das Programm einfach für die spätere Benutzung. ASUS Update starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie ASUS Update durch klicken auf Update>...

  • Seite 123: Mylogo2

    4.3.9 MyLogo2 Mit ASUS MyLogo können Sie das Boot-Logo anpassen. Das Boot-Logo ist das Bild, welches während des Power-On Self-Tests (POST) erscheint. Personifizieren Sie Ihren Computer gleich von Anfang an! ASUS Update starten Nachdem Sie AI Suite II von der Motherboard Support-DVD installiert haben, starten Sie MyLogo durch klicken auf Update>...
  • Seite 124 Klicken Sie auf Auto Tune, um die Bildgröße oder Auflösung zu konfigurieren. Sie können auf Booting Preview klicken, um eine Vorschau des Boot-Logos zu sehen. Klicken Sie dann auf Next. Klicken Sie auf Flash, um die Aktualisierung des Boot-Logos mit den neuen Bild auszuführen.

  • Seite 125: Audio-Konfigurationen

    Anschlüsse Informationen Realtek HD Audio Manager für Windows XP Verlassen Konfigurations- optionen Minimieren Kontroll- einstellungen Information button Für detaillierte Software-Konfigurationen beziehen Sie sich bitte auf die Software- Handbücher auf der Support-DVD oder auf der ASUS-Webseite www.asus.com. ASUS SABERTOOTH X79 4-19...

  • Seite 126: Raid Configurations

    RAID configurations Das Motherboard ist mit dem Intel X79-Chipsatz ausgestattet, mit dem Sie Serial ATA- ® Laufwerke als RAID-Sets konfigurieren können. Das Motherboard unterstützt die folgenden RAID-Konfigurationen: Intel Rapid Storage Technology mit RAID 0, RAID 1, RAID 10 und RAID 5- •...

  • Seite 127: Serial Ata-Festplatten Installieren

    RAID Volumes: None defined. Physical Devices: Port Device Model Serial # Size Type/Status(Vol ID) ST3160812AS 9LS0HJA4 149.0GB Non-RAID Disk ST3160812AS 9LS0F4HL 149.0GB Non-RAID Disk ST3160812AS 3LS0JYL8 149.0GB Non-RAID Disk ST3160812AS 9LS0BJ5H 149.0GB Non-RAID Disk [↑↓]-Select [ESC]-Exit [ENTER]-Select Menu ASUS SABERTOOTH X79 4-21...

  • Seite 128: Erstellen Eines Raid-Sets

    Die Navigationstasten am unteren Bildschirmrand ermöglichen Ihnen, sich durch die Menüs zu bewegen und Menüoptionen auszuwählen. Die RAID BIOS-Setup-Bildschirme in diesen Abschnitt sind nur zur Referenz gedacht und können von der tatsächlichen Anzeige abweichen. Das Programm unterstützt maximal vier Festplatten für die RAID-Konfiguration. Erstellen eines RAID-Sets So erstellen Sie ein RAID-Set Wählen Sie im Hauptbildschirm 1.
  • Seite 129 Are you sure you want to create this volume? (Y/N): Drücken Sie auf die Taste <Y>, um ein RAID-Set zu erstellen und zum Hauptmenü zurückzukehren, oder drücken Sie auf <N>, um zum Menü CREATE VOLUME zurückzukehren. ASUS SABERTOOTH X79 4-23...

  • Seite 130: Löschen Eines Raid-Sets

    Löschen eines RAID-Sets Seien Sie beim Löschen eines RAID-Sets vorsichtig. Sie werden alle Daten auf den Festplatten verlieren, wenn Sie ein RAID-Set löschen. So löschen Sie ein RAID-Set Wählen Sie im Hauptmenü 2. Delete RAID Volume und drücken Sie dann die <Eingabetaste>.

  • Seite 131: Marvell Raid Utility

    Drücken Sie die <Leertaste>, um die für die RAID-Anordnung zu verwendenen Festplatten zu wählen. Ein Sternchen (*) erscheint vor dem gewählten Laufwerk. Nach der Auswahl aller für die RAID-Anordnung vorgesehenen Festplatten drücken Sie die <Eingabetaste>, um fortzufahren. ASUS SABERTOOTH X79 4-25...
  • Seite 132 Marvell BIOS Setup (c) 2009 Marvell Technology Group Ltd. Configure->Select free disksCreate Virtual Disk HBA 0: Marvell 0 RAID Level : RAID 0 Virtual Disks Max Size(MB) : 305253 ├ Free Physical Disks Stripe Size : 64KB └ ├ PD 0: ST3160812AS Gigabyte Rounding : 1G └...

  • Seite 133: Löschen Einer Raid-Anordnung

    Stripte Size │ └ PD 8: ST3160812AS RAID Mode RAID0 │ Free Physical Disks Size 304128MB └ BGA Status Number of PDs Members ▶ ▶ Help Delete the selected virtual disk. ENTER: Operation F10: Exit/Save ESC: Return ASUS SABERTOOTH X79 4-27...
  • Seite 134 Folgende Warnmeldung erscheint: Delete Virtual Disk Do you want to delete this virtual disk ? Drücken Sie <Y>, um die markierte RAID-Anordnung zu löschen. Folgende Warnmeldung erscheint: Delete MBR Do you want to delete MBR from this virtual disk ? Drücken Sie <Y>, um das Master Boot Record (MBR) der gewählten RAID-Anordnung zu löschen.

  • Seite 135: Erstellen Einer Raid-Treiberdiskette

    Gehen Sie zum Menü Make Disk und klicken Sie auf Intel AHCI/RAID Driver Disk, um eine RAID-Treiberdiskette zu erstellen. Wählen Sie das USB-Diskettenlaufwerk als Ziellaufwerk aus. Folgen Sie den Bildschirmanweisungen, um die Installation abzuschließen. Aktivieren Sie den Schreibschutz der Diskette, um eine Computervirusinfektion zu vermeiden. ASUS SABERTOOTH X79 4-29...

  • Seite 136: Installieren Des Raid-Treibers Während Der Windows Installation

    4.5.3 Installieren des RAID-Treibers während der Windows -Installation ® So installieren Sie die RAID-Treiber für Windows ® Während der Betriebssysteminstallation fordert das System Sie auf, die Taste <F6> zu drücken, um SCSI- oder RAID-Treiber von anderen Anbietern zu installieren. Drücken Sie <F6> und legen Sie danach die Diskette mit dem RAID-Treiber in das Diskettenlaufwerk ein.

  • Seite 137: Benutzen Eines Usb-Diskettenlaufwerks

    Popup-Fenster Eigenschaften. Der Name des Diskettenlaufwerks ist vom Anbieter abhängig. Klicken Sie auf die Auswahl Details. Es wird die Vendor-ID und die Produkt-ID angezeigt. Durchsuchen Sie den Inhalt der RAID- Treiberdiskette, um die Datei txtsetup.oem zu finden. ASUS SABERTOOTH X79 4-31...
  • Seite 138 Wählen Sie Notepad (Editor), um die Datei zu öffnen. Suchen Sie in der Datei txtsetup.oem nach den Abschnitten [HardwareIds.scsi. iaAHCI_DesktopWorkstationServer] und [HardwareIds.scsi.iaStor_DesktopWorkstationServer]. Geben Sie unter diesen beiden Abschnitten folgende Zeile ein: id = “USB\VID_xxxx&PID_xxxx”, “usbstor” [HardwareIds.scsi.iaAHCI_DesktopWorkstationServer] id= “PCI\VEN_8086&DEV_1C02&CC_0106”,”iaStor” id= “USB\VID_03EE&PID_6901”, “usbstor” [HardwareIds.scsi.iaStor_DesktopWorkstationServer] id= “PCI\VEN_8086&DEV_2822&CC_0104”,”iaStor”...

  • Seite 139: Amd ® Crossfirex™ -Technologie

    In Windows Vista / Win 7 gehen Sie zu Systemsteuerung > Programme und Funktionen. Wählen Sie die existierenden Grafikkartentreiber aus. Wählen Sie in Windows XP Hinzufügen/Entfernen und in Vista / Win 7 Deinstallieren. Schalten Sie Ihren Computer aus. ASUS SABERTOOTH X79...

  • Seite 140: Installieren Von Zwei Crossfirex

    5.1.3 Installieren von zwei CrossFireX™ -Grafikkarten Die folgenden Abbildungen sind nur für Ihre Referenz. Das Grafikkarten- und das Motherboard-Aussehen kann sich je nach Modell voneinander unterscheiden, die Installationsschritte sind aber die gleichen. Bereiten Sie zwei CrossFireX-fähige Grafikkarten vor. Stecken Sie die beiden Grafikkarten in die PCIEX16-Steckplätze.

  • Seite 141: Installieren Der Gerätetreiber

    Performance > AMD CrossFireX Configuration. Wählen Sie in der Grafikadapterliste die Grafikkarte, die als Anzeige-GPU arbeiten soll. Wählen Sie Enable CrossFireX Klicken Sie auf Apply und dann auf OK, Klicken Sie auf um das Fenster zu schließen. . ASUS SABERTOOTH X79...

  • Seite 142: Nvidia ® Sli™-Technologie

    NVIDIA SLI™-Technologie ® Das Motherboard unterstützt die NVIDIA SLI™ (Scalable Link Interface) -Technologie, die ® Installation mehrerer Grafikkarten (Multi-Graphics Processing Units, GPU) erlaubt. Folgen Sie den Installationsanweisungen in diesen Abschnitt. 5.2.1 Anforderungen • Im SLI-Modus sollten Sie zwei identische SLI-fähige Grafikkarten verwenden, die NVIDIA -zertifiziert sind.

  • Seite 143: Grafikkarten

    Sie können NVIDIA Control Panel durch eine der folgenden zwei Methoden starten. Rechtsklicken Sie auf eine leere Stelle des Windows ® Bildschirms und wählen Sie NVIDIA Control Panel. Das NVIDIA Control Panel-Fenster wird geöffnet (Siehe Schritt B5). ASUS SABERTOOTH X79...
  • Seite 144 Wenn Sie das NVIDIA Control Panel-Element in Schritt (A) Wählen Sie im Fenster Personalization die Auswahl Display Settings. Klicken Sie im Dialogfenster Display- Settings auf Advanced Settings. Kapitel 5: Unterstützung der Multi-GPU Technologie...

  • Seite 145: Aktivieren Der Dual Sli-Einstellungen

    Es erscheint das NVIDIA Control Panel- Fenster. Aktivieren der Dual SLI-Einstellungen Wählen Sie im NVIDIA Control Panel-Fenster Set SLI Configuration. Klicken Sie auf Enable SLI und stellen Sie die Anzeige auf Ansicht von SLI-rendered Content. Klicken Sie auf Apply. ASUS SABERTOOTH X79...
  • Seite 146 Kapitel 5: Unterstützung der Multi-GPU Technologie...

  • Seite 147: Asus Kontaktinformationen
