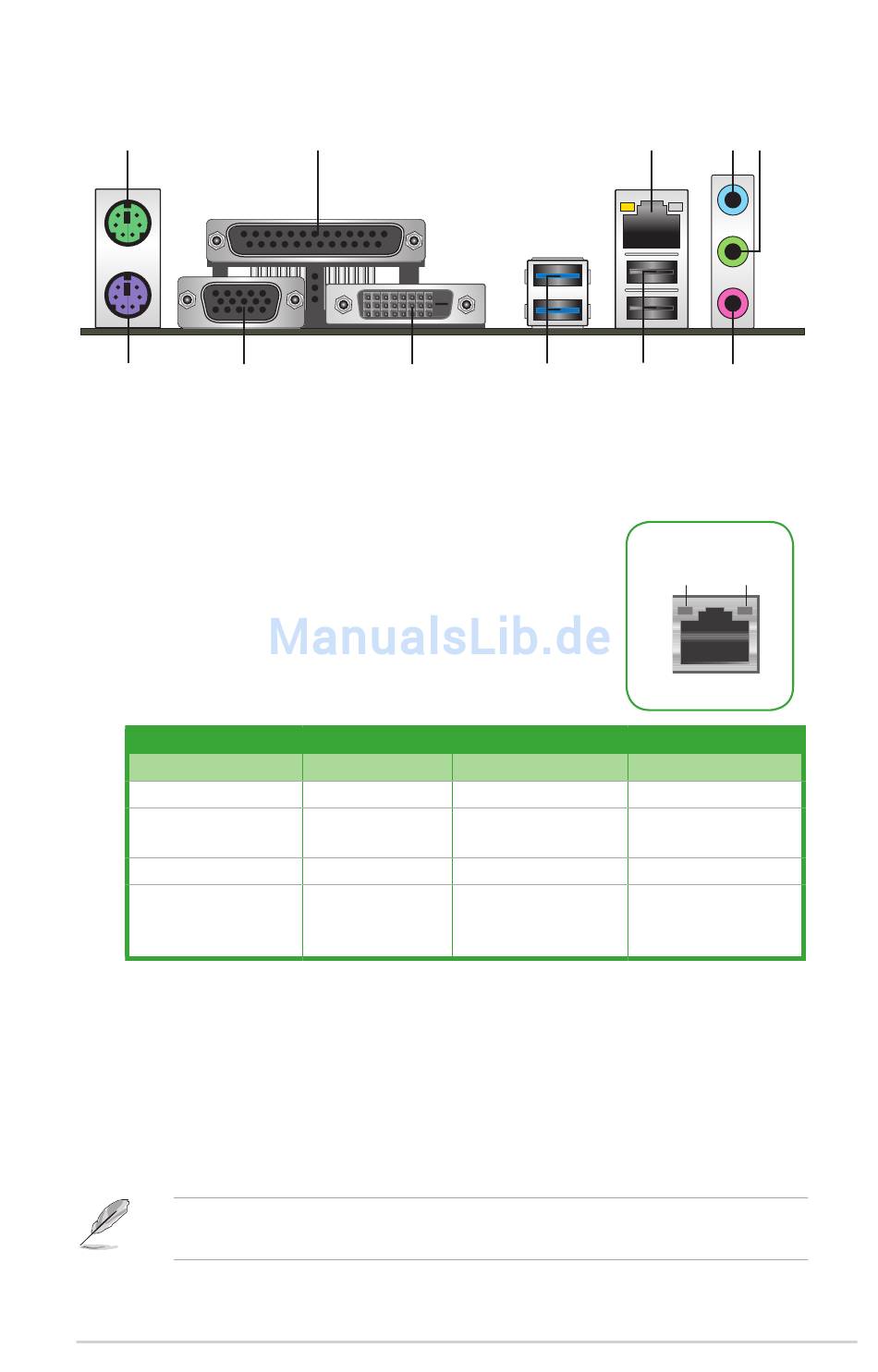

Rücktafelanschlüsse
1
11
10
1.
PS/2 Mausanschluss (grün). Dieser Anschluss ist für eine PS/2 Maus.
2.
LPT Anschluss (26-1 pol. LPT). Schließen Sie ein Parallelanschluss-Gerät, wie einen
Drucker, an diesen LPT (Line Printing Terminal)-Anschluss an.
3.
LAN (RJ-45) Anschluss. Dieser Anschluss erlaubt eine
Gigabit-Verbindungen zu einem Local Area Network (LAN)
mittels eines Netzwerk-Hubs.
Lan-Anschluss LED-Anzeige
Aktivitäts-/Verbindungs-LED
Status
Aus
Orange
Orange (Blinkend)
Orange (blinkend
dann dauerhaft)
4.
Line-In-Anschluss (hellblau). Dieser Anschluss verbindet Tonband, CD, DVD-Player
oder andere Audioquellen.
5.
Line-Out-Anschluss (Limette). Dieser Anschluss verbindet Kopfhörer oder
Lautsprecher. In den 4.1-, 5.1- und 7.1-Kanal-Konfigurationen, wird die Funktion dieses
Anschlusses zum Front-Lautsprecherausgang.
6.
Mikrofonanschluss (rosa). An diesem Anschluss lässt sich ein Mikrofon anschließen.
Beziehen Sie sich auf die Audio-Konfigurationstabelle für die Funktion der Audio-Ausgänge in
2.1, 4.1, 5.1 oder 7.1-Kanal-Konfiguration.
ASUS H110-PLUS
2
9
Speed LED
Beschreibung
Status
Nicht verbunden
AUS
ORANGE
Vebunden
GRÜN
Datenaktivität
_
Bereit, um aus
dem S5-Modus
aufzuwachen
3
7
8
Aktivitäts-/
Verbindungs-
LED
LAN-
Anschluss
Beschreibung
10Mbps Verbindung
100Mbps
Verbindung
1Gbps Verbindung
_
4 5
6
Speed
LED
1-5
