(2) die Seriennummer des Produkts unkenntlich gemacht wurde oder fehlt. ASUS BIETET DIESES HANDBUCH IN SEINER VORLIEGENDEN FORM AN, OHNE JEGLICHE GARANTIE, SEI SIE DIREKT ODER INDIREKT, EINSCHLIESSLICH, ABER NICHT BESCHRÄNKT AUF INDIREKTE GARANTIEN ODER BEDINGUNGEN BE- ZÜGLICH DER VERKÄUFLICHKEIT ODER EIGNUNG FÜR EINEN BESTIMMTEN ZWECK.
Inhaltsverzeichnis Sicherheitsinformationen ......................iv Über dieses Handbuch .......................v Verpackungsinhalt ........................vi TUF GAMING B550M-PLUS WIFI II Spezifikationsübersicht..........vi Anschlüsse mit gemeinsam genutzter Bandbreite ..............x Kapitel 1: Produkteinführung Bevor Sie beginnen ....................1-1 Motherboard-Übersicht ................... 1-1 Central Processing Unit (CPU) .................. 1-9 Systemspeicher ....................... 1-10 M.2 Installation ......................
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie das Netzkabel aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden.
Wo finden Sie weitere Informationen In den folgenden Quellen finden Sie weitere Informationen, sowie Produkt- und Software-Updates. ASUS Webseite Die ASUS Webseite enthält aktualisierte Informationen über ASUS Hardware- und Softwarepro- dukte. Beziehen sich auf die ASUS Kontaktdaten. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente, wie z.B. Garantiekarten, die von Ihrem Händler hinzugefügt wurden.
2666/2400/2133 MHz, ungepufferter Speicher* Speicher Dual-Kanal-Speicherarchitektur *Unterstützung für ECC-Speicher (ECC-Modus) hängt von der CPU ab. *Schauen Sie unter www.asus.com für die Liste qualifizierter Anbieter von Speichermodu- len. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ. 1 x DisplayPort 1.2 Grafik 1 x HDMI 2.1 (4K @60Hz) *Die Grafikkartenspezifikationen können je nach CPU-Typ variieren.
Seite 7

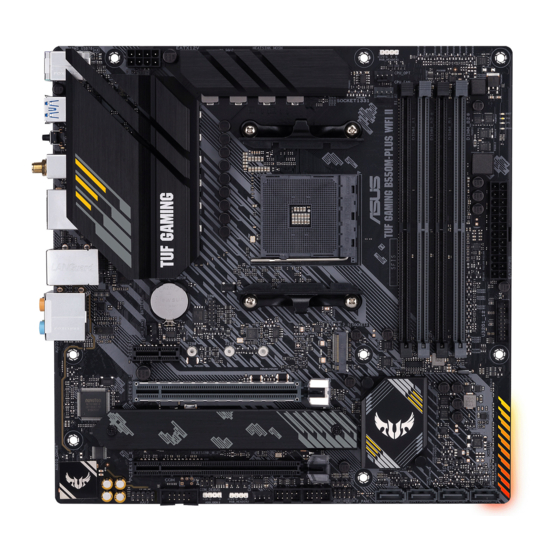

TUF GAMING B550M-PLUS WIFI II Spezifikationsübersicht Insgesamt werden 2 x M.2 Steckplätze und 4 x SATA 6 Gb/s Anschlüsse unterstützt AMD Ryzen™ Desktop Prozessoren der 5000 Serie / 3000 Serie M.2_1 Steckplatz (Key M), Typ 2242/2260/2280 (unterstützt PCIe 4.0 x4 & SATA Modus) AMD Ryzen™...
Seite 8
TUF GAMING B550M-PLUS WIFI II Spezifikationsübersicht Lüfter- und Kühler-bezogen 1 x CPU-Lüfter-Header (4-polig) 1 x CPU OPT-Lüfter-Header (4-polig) 2 x Gehäuselüfter-Header (4-polig) Strombezogen 1 x 24-poliger Hauptstromanschluss 1 x 8-poliger +12V Stromanschluss Speicherbezogen 2 x M.2 Steckplätze (Key M) 4 x SATA 6 Gb/s Anschlüsse Interne E/A- Anschlüsse...
Seite 9
Formfaktor 9.6 Zoll x 9,6 Zoll (24,4 cm x 24,4 cm) • Spezifikationen können sich ohne vorherige Ankündigung ändern. Schauen Sie bitte auf der ASUS Webseite nach den neuesten Spezifikationen. • MyASUS bietet Ihnen eine Vielzahl von Support-Funktionen, z. B.
Ziehen Sie das Netzkabel vor der Installation oder dem Entfernen des Motherboards. Andernfalls können Sie sich verletzen und die Motherboard-Komponenten beschädigen. Die Definitionen der Pins in diesem Kapitel dienen lediglich der Veranschaulichung. Die Namen der Pins hängen von der Position des jeweiligen Headers/Jumpers/Anschlusses ab. ASUS TUF GAMING B550M-PLUS WIFI II...
1.2.1 Ausstattungsinhalt 1. CPU-Sockel Das Motherboard ist mit einem AMD AM4 Sockel für AMD Ryzen™ Desktop Prozessoren der 5000 Serie / 5000 G-Serie / 4000 G-Serie / 3000 Serie ausgestattet. Weitere Informationen finden Sie im Abschnitt Central Processing Unit (CPU). 2.
Seite 13
WS2812B LED-Leisten oder WS2812B-basierte LED-Leisten zu verbinden. Der ansteuerbare (Gen2) Header unterstützt ansteuerbare RGB WS2812B LED-Leis- ten (5V/Data/Ground) mit einer maximalen Leistung von 3 A (5 V). Die ansteuerba- ren Header auf diesem Board können zusammen maximal 500 LEDs bedienen. ASUS TUF GAMING B550M-PLUS WIFI II...
Seite 14
Vor dem Installieren oder Ausbau einer Komponente muss die Stromversorgung ausgeschaltet oder das Netzkabel aus der Steckdose gezogen sein. Nichtbeachtung kann zu schweren Schäden am Motherboard, Peripheriegeräten oder Komponenten führen. • Die tatsächliche Beleuchtung und Farbe variieren je nach LED-Leiste. •...
Seite 15
Ein-/Austaste / Soft-Off-Taste (2-poliger PWR_BTN) Dieser Header ist für die Ein-/Austaste des Systems. • Reset-Taste (2-polig RESET) Dieser 2-polige Header ist für die am Gehäuse befestigte Reset-Taste, über die das System ohne Ausschalten neu gestartet wird. ASUS TUF GAMING B550M-PLUS WIFI II...
Seite 16
18. Q-LEDs Die Q-LEDs prüfen Schlüsselkomponenten (CPU, DRAM, VGA und Systemstartgeräte) während des Motherboard-Startvorgangs. Wenn ein Fehler gefunden wird, leuchtet die LED der kritischen Kompo- nente, bis das Problem gelöst ist. Die Q-LEDs zeigen die wahrscheinlichste Ursache des Fehlers und somit den Ausgangspunkt für die Problembehandlung an.
Seite 17
6) Warten Sie bis das Licht ausgeht, was bedeutet, dass die Aktualisierung des BIOS beendet ist. WLAN-Anschlüsse. Diese Ports dienen zum Anschluss von WLAN-Antennen. • Stellen Sie sicher, dass die bewegliche ASUS WLAN-Antenne fest an den WLAN-Anschlüssen installiert ist. •...
Seite 18
USB 3.2 (Gen2) (bis zu 10 Gb/s) Anschluss (USB Typ-C). Dieser 9-polige Universal Serial Bus 3.2 (USB 3.2)-Anschluss ist für USB 3.2 (Gen2) Typ-C-Geräte vorgesehen. Optischer S/PDIF-Ausgang. Dieser Anschluss ist kompatibel mit optischen S/PDIF-Geräten. Mikrofonanschluss (rosa). An diesem Anschluss lässt sich ein Mikrofon anschließen. Line-Out-Anschluss (hellgrün).
Gewalt an beim Einstecken der CPU in den Sockel, um ein Verbiegen der Kontakte am Sockel und eine Beschädigung der CPU zu vermeiden! Installation der CPU Falls erforderlich, bringen Sie die Wärmeleitpaste auf dem CPU-Kühlkörper und der CPU an, bevor Sie den CPU-Kühlkörper und Lüfter montieren. ASUS TUF GAMING B550M-PLUS WIFI II...
Die Speichermodule benötigen bei der Nutzung unter voller Speicherlast ein besseres Spei- cherkühlsystem, um die Systemstabilität zu gewährleisten. • Schauen Sie unter www.asus.com für die aktuelle Liste qualifizierter Anbieter von Speichermo- dulen. Die unterstützte Speicherfrequenz ist abhängig vom CPU-Typ. Empfohlene Speicherkonfigurationen...
M.2 Installation OPTIONAL OPTIONAL OPTIONAL • Stellen Sie sicher, dass Sie das mitgelieferte M.2 Gummipad anbringen, bevor Sie Ihr einseiti- ges M.2 Speichergerät installieren. • Bringen Sie NICHT die mitgelieferten M.2 Gummipads an, wenn Sie ein doppelseitiges M.2 Speichergerät installieren. Die vorinstallierte Gummiauflage ist mit doppelseitigen M.2 Spei- chergeräten kompatibel.
BIOS- und RAID-Unterstützung Kennenlernen des BIOS Das neue ASUS UEFI BIOS ist ein Unified Extensible Interface, das mit der UEFI-Architektur kompati- bel ist und bietet eine benutzerfreundliche Oberfläche, die über das herkömmliche Tastatur-BIOS hi- naus geht, um eine flexible und komfortable Mauseingabe zu ermöglichen. Benutzer können somit das UEFI BIOS genauso einfach und unkompliziert bedienen wie ihr Betriebssystem.
BIOS-Setup-Programm Verwenden Sie das BIOS-Setup, um das BIOS zu aktualisieren und die Parameter zu konfigurieren. Die BIOS-Oberfläche enthält Navigationstasten und eine kurze Bildschirmhilfe, um Sie durch die Benut- zung des BIOS-Setup-Programms zu führen. BIOS-Ausführung beim Startup Um das BIOS-Setup beim Start aufzurufen, drücken Sie <Entf> oder <F2> während des Power-On-Self- Test (POST).
ASUS EZ Flash 3 Mit ASUS EZ Flash 3 können Sie das BIOS mühelos aktualisieren, ohne ein auf dem Betriebssystem basierendes Programm verwenden zu müssen. Stellen Sie sicher, dass Sie die BIOS-Standardeinstellungen laden, um Systemkompatibilität und Sta- bilität zu gewährleisten. Wählen Sie hierzu Load Optimized Defaults (Optimierte Standardwerte laden) im Exit-Menü...
ASUS CrashFree BIOS 3 ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Programm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während der Aktualisierung beschädigt wurde. Sie können eine beschädigte BIOS-Datei über das USB-Flash-Laufwerk mit der aktuellen BIOS-Datei wiederher- stellen.
RAID 10 kombiniert data striping und data mirroring, ohne dass Paritäten (redundante Daten) errech- net und geschrieben werden müssen. Die RAID 10*-Konfiguration vereint alle Vorteile von RAID 0- und RAID 1-Konfigurationen. Für diese Konfiguration benötigen Sie vier neue Festplatten, oder eine bestehende und drei neue. ASUS TUF GAMING B550M-PLUS WIFI II...
Seite 28
Kapitel 2: BIOS- und RAID-Unterstützung...
Antenneninstallationsanweisungen und den Senderbetriebsbedingungen zur Einhaltung der Richtlinien zur Strahlenbelastungsbegrenzung ausgestattet werden. HDMI-Konformitätserklärung Die Begriffe HDMI, HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Markenbe- zeichnungen oder eingetragene Warenzeichen von HDMI Licensing Administrator, Inc. ASUS TUF GAMING B550M-PLUS WIFI II...
Seite 30
Entsprechenserklärung von Innovation, Science and Economic De- velopment Canada (ISED) Dieses Gerät stimmt mit lizenzfreiem/lizenzfreien RSS-Standard(s) von Innovation, Science and Economic Development Canada überein. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) das Gerät muss empfangene Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.
Seite 31
Tenez cet appareil à distance du ventre des femmes enceintes et du bas-ventre des adole- scents. ASUS TUF GAMING B550M-PLUS WIFI II...
ASUS-Produkte, die am oder nach dem 23. September 2011 in Vietnam verkauft werden, erfüllen die Anforderungen des Vietnam Circular 30/2011/TT-BCT. Các sản phẩm ASUS bán tại Việt Nam, vào ngày 23 tháng 9 năm2011 trở về sau, đều phải đáp ứng các yêu cầu của Thông tư 30/2011/TT-BCT của Việt Nam.
ASUSTeK Computer Inc. erklärt hiermit, dass dieses Gerät mit den wesentlichen Anforderungen und anderen relevanten Bestimmungen der Vorschriften für Funkanlagen 2017 (S.I. 2017/1206) übereinstimmt. Der gesamte Text der UKCA-Konformitätserklärung ist verfügbar unter: https://www.asus.com/support/. Der WLAN-Betrieb im Band von 5150-5350 MHz ist für das unten aufgeführte Land auf den Innenbereich beschränkt: UKCA Strahlungsabgabetabelle (Vorschriften für Funkanlagen 2017) WI-FI 6 MT7921 (Modell: MT7921):...
Seite 34
2014/53/EU. Cijeli di: https://www.asus.com/support/ tekst EU izjave o sukladnosti dostupan je na https://www.asus.com/support/ WiFi yang Beroperasi pada 5150-5350 MHz akan terbatas untuk penggunaan WiFi koji radi na opsegu frekvencija 5150-5350 MHz bit će ograničen na...
Seite 35
ASUSTek Computer Inc. tukaj izjavlja, da je ta naprava skladna s temeljnimi zahtevami in drugimi relevantnimii določili Direktive 2014/53/EU. Polno bese- dilo izjave EU o skladnosti je na voljo na https://www.asus.com/support/ WiFi, ki deluje v pasovnem območju 5150–5350 MHz, mora biti v državah, navedenih v spodnjem seznamu, omejen na notranjo uporabo: Declaración de conformidad simplificada para la UE...
ASUS Garantieinformationen • ASUS bietet eine freiwillige Warengarantie des Herstellers an. • ASUS behält sich das Recht zur Auslegung der Bestimmungen in der ASUS Warengarantie vor. • Diese ASUS Warengarantie wird unabhängig und zusätzlich zur rechtmäßigen gesetzlichen Garantie gewährt und beeinträchtigt oder beschränkt in keiner Weise die Rechte aus der gesetzlichen Garantie.
ASUS COMPUTER GmbH (Deutschland und Österreich) Adresse: Harkortstraße 21-23, 40880 Ratingen, Deutschland ASUSTeK (UK) LIMITED Adresse: 1st Floor, Sackville House, 143-149 Fenchurch Street, London, EC3M 6BL, England, United Kingdom Service und Support Besuchen Sie unsere mehrsprachige Webseite unter https://www.asus.com/de/support A-10 Anhang...
