4. Schornsteinbemessung

Die Schornsteinbemessung erfolgt nach DIN EN
13384-2 bzw. nach den länderspezifischen Vorschrif-
ten.

Erforderliche Daten

Nennwärmeleistung
Abgasmassenstrom
Abgastemperatur
Erforderlicher Förderdruck am
Abgasstutzen
Bei zu hohen Förderdrücken >20 Pa ist eine Förder-
druckbegrenzung
(z.B.
Schornstein) vorzunehmen.
Bei der Schornsteinberechnung ist der erforderliche
Förderdruck am Abgasstutzen auf 0 Pa zu setzen.
Mehrfachbelegung des Schornsteins ist mit Sonder-
genehmigung möglich. Sprechen Sie mit Ihrem
Schornsteinfegermeister.
5. Verbrennungsluftver-
sorgung
Für ausreichende Verbrennungsluftzufuhr ist zu sor-
gen.
Die Verbrennungsluft wird entweder dem Aufstell-
raum entnommen, oder über eine Verbrennungsluft-
leitung, die direkt am Gerät angeschlossen wird, z.B.
aus dem Keller oder von draußen zugeführt.
Als Verbrennungsluftrohre empfehlen wir die Ols-
berg-Ofenrohre D=80mm mit Dichtlippe.
Achtung:
Verbrennungslufteintritt sowie Konvektionsluftöff-
nungen dürfen während des Heizbetriebes nicht
verschlossen oder abgedeckt werden.
Befinden sich im Raumluftverbund Lüftungsgerä-
te oder eine Dunstabzugshaube im Abluftbetrieb,
so ist durch eine Sicherheitseinrichtung ein ge-
fahrloser Betrieb des Kaminofens zu gewährleis-
ten.
Es darf bei gleichzeitigem Betrieb kein größerer
Unterdruck als 4 Pa im Aufstellraum erzeugt
werden.

6. Aufstellen des Kaminofens

Der Aufstellboden muss eben und waagerecht sein.
Der Kaminofen darf nur auf ausreichend tragfähige
Böden aufgestellt werden. Zum Schutz des Fußbo-
dens kann der Kaminofen auf ein Bodenblech oder
eine Glasplatte gestellt werden.
Bei brennbaren Fuß- oder Teppichböden ist eine
stabile und wärmefeste Unterlage zu verwenden.
Diese muß die Feuerraumöffnung des Kaminofens
nach vorne um 50 cm und seitlich um 30 cm überra-
gen.
[kW]
11
[g/s]
9,7
[°C]
200
[Pa]
0
Nebenluftvorrichtung

7. Montagefolge

Den Aufstellplatz festlegen, Im Strahlungsbereich
des Kaminofens dürfen bis zu einem Abstand
von 80 cm, gemessen ab Sichtscheibe der Feu-
erraumtür, keine Gegenstände aus brennbaren
Stoffen vorhanden sein oder abgestellt werden.
Mindestabstand des Gerätes zu brennbaren
oder tragenden Wänden:
im
Das Rohrfutter (bauseitig) in den Schornstein
einbauen. Die Anschlußhöhe kann individuell
festgelegt werden, sollte aber 1,5 m ab An-
schlußstutzen nicht übersteigen. Im Umkreis von
20 cm um das Ofenrohr darf sich bei der Durch-
führung durch Bauteile aus brennbaren Stoffen
kein brennbares Material befinden.
Das Ofenrohr (bauseitig) auf den Anschlußstut-
zen Ø80 mm des Kaminofens stecken.
Den Kaminofen an den vorgesehenen Aufstell-
platz schieben und so ausrichten, dass das Ofen-
rohr in das Rohrfutter paßt.
Achtung:
Die Ofenrohranschlüsse müssen dicht sein.
Wir empfehlen die Verwendung der Olsberg-
Ofenrohre mit Dichtlippe.
Um die Verbindungsleitung reinigen zu können,
müssen Bögen mit Reinigungsöffnung eingesetzt
werden.
Das Ofenrohr darf nicht in den Schornstein hin-
einragen.
Bitte berücksichtigen Sie, dass an den Stellwän-
den und dem Aufstellboden entsprechend Prüf-
vorschrift EN 13240 die Temperatur von 85°C er-
reicht werden kann und dies bei Tapeten oder
Bodenbelägen zu farblichen Veränderungen füh-
ren kann.
- 3 -

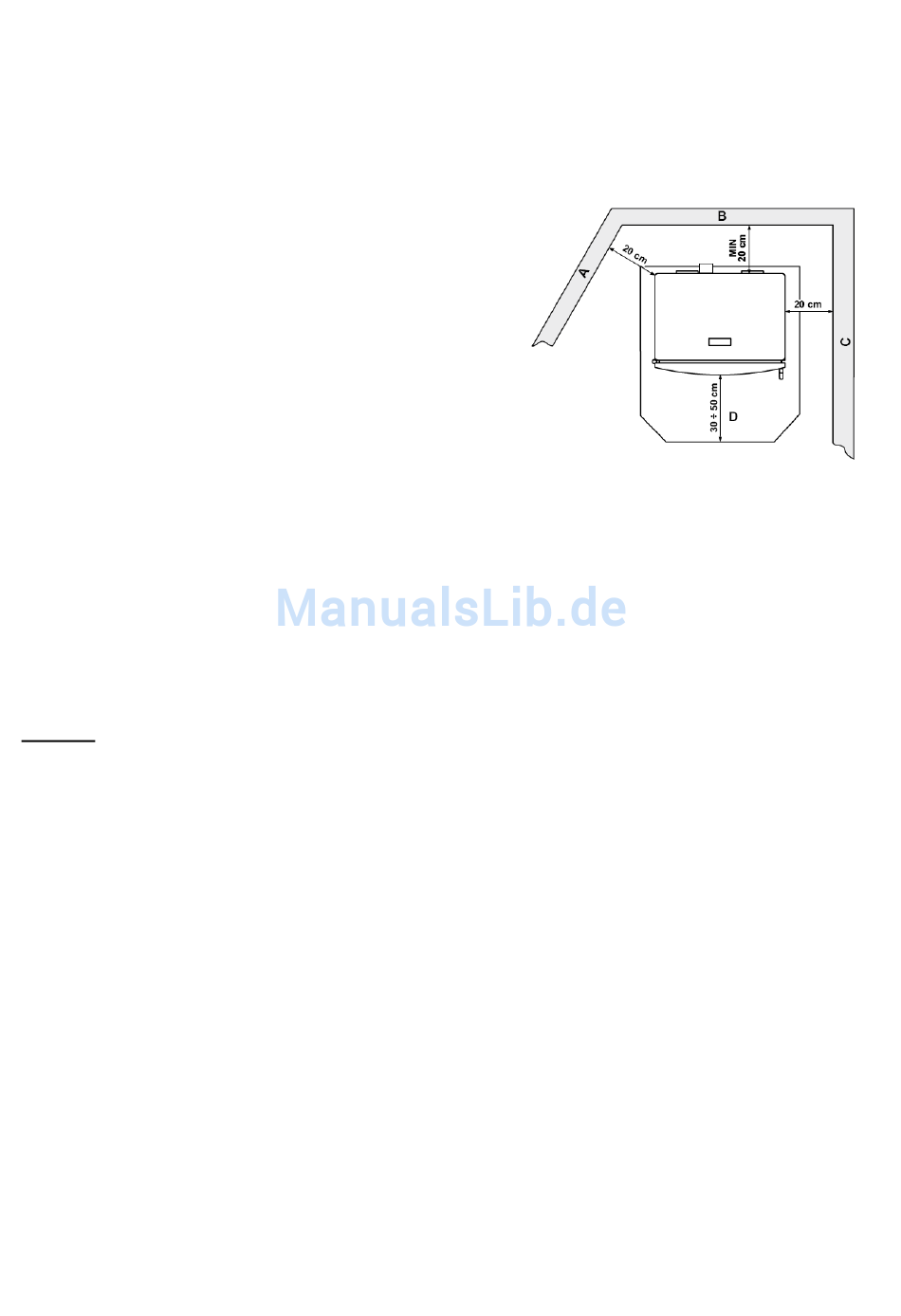

A= Angrenzende Wand
B= Hintere Wand
C= Seitliche Wand
D= Fußbodenschutz
