Bitte lesen Sie diese Anleitung vor Gebrauch des
Geräts aufmerksam durch.
Bewahren Sie die Anleitung für spätere Fragen
sorgfältig auf.
Notieren Sie sich Modell- und Seriennummer
des Geräts.
Sie finden die Angaben auf dem Typenschild an
der Unterseite des Geräts. Teilen Sie Ihrem
Kundendienst die Nummern mit, wenn Sie Hilfe
AH215
benötigen.
Modellnummer :

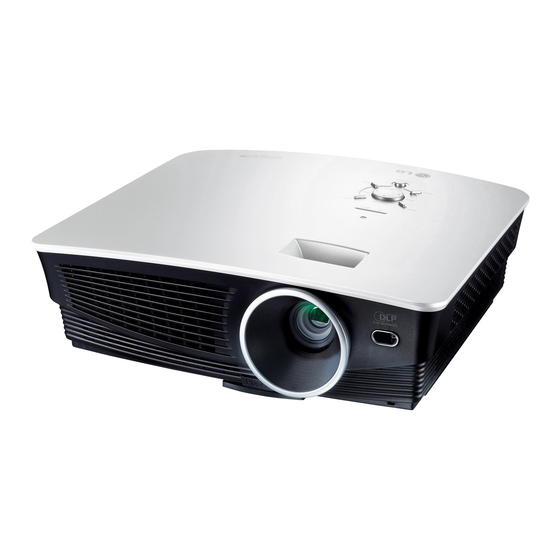

BEDIENUNGSANLEITUNG
Seriennummer :
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG AH215
Inhaltszusammenfassung für LG AH215
- Seite 1 Bewahren Sie die Anleitung für spätere Fragen sorgfältig auf. Notieren Sie sich Modell- und Seriennummer des Geräts. Sie finden die Angaben auf dem Typenschild an der Unterseite des Geräts. Teilen Sie Ihrem Kundendienst die Nummern mit, wenn Sie Hilfe AH215 benötigen. Modellnummer : BEDIENUNGSANLEITUNG Seriennummer :...
- Seite 2 DLP PROJEKTOR DLP PROJEKTOR Achtung Dieses Gerät ist ein Produkt der Klasse B. Der Betrieb dieses Gerätes in Wohngebieten kann erhe- bliche Störungen des Funkempfangs verursachen. In diesem Fall muss der Benutzer diese Störungen beseitigen.
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Sicherheitshinweise Optionen im Menü Extras .........4 Auswahl der Sprache........25 Bezeichnung der Teile Seitenverhältnis..........25 Gehäuse............7 Einstellung der Overscan-Funktion....25 Verbindungsstück..........7 Horizontal spiegeln .........26 Bedienungsfeld ..........8 Die Funktion Vertikal spiegeln ......26 Fernbedienung ..........9 Abschaltzeit.............26 Einlegen der Batterien ........9 Auto-aus............27 Statusanzeigen am Projektor......10 Trapez-Funktion ..........27 Zubehör............11 Funktion Leeres Bild ........27... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise. Dadurch vermeiden Sie Unfälle oder unsachgemäße Nutzung des Projektors. ➟ Die Sicherheitshinweise sind in folgende Kategorien unterteilt. WARNUNG : Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen. HINWEISE: Die Nichtbeachtung dieser Anweisungen kann zu leichten Verletzungen oder Schäden am Projektor führen. - Seite 5 Sicherheitshinweise Strom WARNUNG An eine Mehrfachsteckdose sollten nicht zu viele Geräte angeschlossen werden. Die Steckdose könnte überhitzen und es besteht Brandgefahr! Strom HINWEISE Den Netzstecker niemals mit Netzstecker beim Herausziehen Netzstecker und Steckdose soll- feuchten Händen berühren. nicht am Kabel festhalten. ten stets staubfrei sein.
-
Seite 6: Reinigung
Sicherheitshinweise Gebrauch WARNUNG Projektor nicht fallen lassen oder Die Steckdose bei einem Gasleck Schauen Sie nicht in den Erschütterungen aussetzen. niemals berühren. Öffnen Sie die Laserstrahl, da Augenschäden Fenster und lüften Sie. auftreten können! Es besteht die Gefahr von mechanis- chen Beschädigungen oder von Bei Funkenbildung besteht Brand- Verletzungen! -
Seite 7: Bezeichnung Der Teile
Bezeichnung der Teile Bezeichnung der Teile Gehäuse * Der Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch sehen Sie möglicherweise kleine schwarze und/oder helle Punkte (rot, blau oder grün) auf dem Bildschirm des Projektors. Dieser Effekt kann völlig normal und im Herstellungsprozess begründet sein und ist nicht unbedingt ein Anzeichen einer Fehlfunktion. -
Seite 8: Bedienungsfeld
Bezeichnung der Teile Bedienungsfeld Tasten , KEYSTONE+/- Drücken Sie die Taste , um die Einstellungen für die Trapez- Funktion im Menü Trapez vorzunehmen. Taste MENU Taste INPUT Öffnen oder Schließen von Menüs. Umschalten zwischen den Betriebsarten RGB, HDMI, Video, S-Video oder Component. / Taste Blank / Taste I-Sensor Einstellen der Menüfunktionen. -
Seite 9: Fernbedienung
Bezeichnung der Teile Fernbedienung Taste Power Taste RATIO Taste AUTO Taste INPUT Taste EXIT Taste MENU Taste Taste für Helligkeit Taste für Kontrast Taste LIGHT Taste I-Sensor Button BLANK Taste MODE Taste KEYSTONE Taste STILL Taste LAMP Taste C.TEMP Taste PICTURE Taste W.PEAK Einlegen der Batterien VORSICHT... -
Seite 10: Statusanzeigen Am Projektor
Bezeichnung der Teile Statusanzeigen am Projektor * Die Lampen-, Betriebs- und Temperaturanzeigen an der Oberseite des Projektors zeigen den Betriebszustand des Projektors an. Lampenanzeige Betriebsanzeige Temperaturanzeige Bereitschaft. Grün(blinkend) Die Projektorlampe wird bis zum Einschalten abgekühlt Grün In Betrieb. (Einschalten der Lampe) Projektorlampe kühlt nach dem Ausschalten ab 10 Sec. -
Seite 11: Zubehör
Bezeichnung der Teile Zubehör 1.5V Bedienungsanleitung 2 Batterien Benutzerhandbuch für CD Fernbedienung Netzkabel Computerkabel Videokabel Objektivdeckel & Gurt Sonderzubehör * Dieses Zubehör können Sie über Ihren Fachhändler beziehen. * Wenden Sie sich zum Auswechseln der Lampe an Ihren Händler. * Bei der Projektorlampe handelt es sich um einen Gebrauchsgegenstand und muss bei Versagen gegen eine neue Lampe aus getauscht werden. -
Seite 12: Aufstellung Und Einrichtung
Aufstellung und Einrichtung Aufstellung und Einrichtung Hinweise zum Aufstellen des Projektors * Der Projektor sollte nur unter folgenden Voraussetzungen aufgestellt werden. Ansonsten besteht die Gefahr von Fehlfunktionen oder Schäden am Gerät. Sorgen Sie für eine gute Belüftung des Projektors. Der Projektor ist mit Lüftungsöffnungen ausgestattet Stellen Sie das Gerät nicht auf Teppichen, Vorlegern oder ähnlichen Unterlagen auf. -
Seite 13: Grundfunktionen Des Projektors
Aufstellung und Einrichtung Grundfunktionen des Projektors 1. Montieren Sie den Projektor an einer Wand. 2. Achten Sie auf den geeigneten Abstand zur Bildwand. Der Abstand zwischen dem Projektor und der Bildwand ist maßgeblich für die tatsächliche Bildgröße. 3. Richten Sie den Projektor so aus, dass das Objektiv rechtwinklig zur Bildwand abstrahlt. Trifft der Lichtkegel nicht rechtwinklig auf die Bildwand auf, ist das Bild verzerrt. -
Seite 14: Verwendung Des Kensington-Sicherheitssystems
Aufstellung und Einrichtung Verwendung des Kensington-Sicherheitssystems G Der Projektor besitzt ein “Kensington” Sicherheitsanschluss auf der Geräteseite. Schließen Sie das Kensington- Sicherheitskabel wie dargestellt an. G Installations- und Bedienungshinweise finden Sie in der Bedienungsanleitung zum Kensington- Sicherheitssystem. Weitere Informationen finden Sie unter http://www.kensington.com, der Internet Homepage der Firma Kensington, die hochwertige elektronische Geräte, wie zum Beispiel Notebooks oder Projektoren vertreibt. -
Seite 15: Einschalten Des Projektors
Aufstellung und Einrichtung Einschalten des Projektors 1. Schließen Sie das Netzkabel an. 2. Nehmen Sie den Objektivdeckel ab. Wenn der Deckel auf dem Objektiv gelassen wird, könnte er sich durch die erzeugte Wärme der Projektorlampe verformen. 3. Drücken Sie die Taste POWER auf der Fernbedienung bzw. auf der Geräteoberseite. (Die grüne Betriebsanzeige blinkt während des Abkühlens der Lampe.) Daraufhin leuchtet die grüne Betriebsanzeige auf und das Bild wird angezeigt. -
Seite 16: Bild Positionieren Und Scharf Stellen
Aufstellung und Einrichtung Bild positionieren und scharf stellen Prüfen Sie, ob das Bild auf der Fläche scharf und vollständig angezeigt wird. Zoom-Einstellring Schärfe-Einstellring Um die Bildschärfe einzustellen, drehen Sie am Schärfe-Einstellring des Objektivs (äußerer Ring). Um die Bildgröße einzustellen, drehen Sie am Zoom-Einstellring des Objektivs (innerer Ring). Um das Bild nach oben oder unten zu verschieben, ziehen Sie die Füße unten am Projektor aus bzw. -
Seite 17: Anschluss
Anschluss Anschluss Anschluss eines PCs * Sie können den Projektor am Ausgang VGA, SVGA, XGA und SXGA eines Computers anschließen. * Die unterstützten Anzeigemodi des Projektors für PC-Grafikkarten finden Sie auf Seite 32. < Anschluss > Verbinden Sie den RCB IN-Anschluss des Projektors über ein Computerkabel mit dem Ausgangsanschluss des Computers. -
Seite 18: Anschluss Eines Dvd-Players
Anschluss Anschluss eines DVD-Players * Die DVD-Ausgangsbuchsen (Y, P ) besitzen je nach Gerät die Bezeichnungen Y, Pb, Pr / Y, B-Y, R-Y / Y, Cb und Cr. < Anschluss > a.Schließen Sie das DVD-Component-Kabel an die Buchsen und Y des COMPONENT IN-Anschlusses des Component-Kabel Projektors an. -
Seite 19: Funktion
Funktion Funktion * Es kann sein, dass die Beschreibung des OSD (On Screen Display) in diesem Handbuch von der im Projektorhandbuch abweicht, da es sich hierbei nur um ein Beispiel handelt, um Sie beim Betrieb des Projektors zu unterstützen. * In dieser Anleitung wird hauptsächlich der Betrieb im RGB-Modus (PC) beschrieben. Optionen im Menü... -
Seite 20: Einstellung Der Farbtemperatur
Funktion Einstellung der Farbtemperatur - Um die Werte auf die Standardeinstellungen zurückzusetzen, wählen Sie die Option Mittel 1. Drücken Sie die Taste C.TEMP auf der Fernbedienung. 2. Stellen Sie mit den Tasten den Bildschirm wie gewünscht ein. Bei jedem Drücken der Tasten ändert sich die Anzeige wie folgt: Mittel Warm... -
Seite 21: Brilliant Color Tm- Funktion
Funktion Gammakurve verschieben - Mit Hilfe dieser Funktion können die Gamma-Kurven für Rot, Grün und Blau zur Einstellung der Helligkeit angepasst werden. 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Farbtemperatur Natürlich Smart Präsentation 2. Drücken Sie die Taste die Option Gammakurve verschieben Gammakurve verschieben... -
Seite 22: Einstellung Des Weissanteil
Funktion Einstellung des Weissanteil 1. Drücken Sie die Taste W.PEAK auf der Fernbedienung. Weissanteil Exit Anpassen 2. Stellen Sie mit den Tasten den Bildschirm wie gewünscht ein. Der Grundwert basiert auf den Eingangsmodus und kann dadurch geändert werden. Die Option Weissanteil kann zwischen 0 und 10 eingestellt werden. -
Seite 23: Farbmanagement
Funktion Farbmanagement - Mit Hilfe dieser Funktion können die Verstärkung, die Farbsättigung und der Farbton für die Farben Rot, Grün, Blau, Cyan, Magenta und Gelb individuell eingestellt werden. 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. -
Seite 24: I-Sensor-Funktion
Funktion I-Sensor Function 1. Drücken Sie die Taste I-Sensor auf der Fernbedienung. 2. Stellen Sie mit den Tasten den Bildschirm wie gewünscht ein. Bei jedem Drücken der Tasten ändert sich die Anzeige wie folgt: Wenn die Funktion I-Sensor auf Ein eingestellt wurde, stehen die Funktionen Brilliant Color und Weißwert nicht zur Verfügung. -
Seite 25: Optionen Im Menü Extras
Funktion Optionen im Menü Extras Auswahl der Sprache 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Deutsch Sprache(Language) 16 : 9 Seitenverhältnis 2. Drücken Sie die Tasten die Option Sprache (Language) Overscan Horiz. Spiegeln 3. Drücken Sie die Tasten zur Auswahl der gewünschten Sprache. -
Seite 26: Horizontal Spiegeln
Funktion Horizontal spiegeln * Mit dieser Funktion wird das Bild horizontal kopfstehend projiziert. * Verwenden Sie diese Funktion zur Rückprojektion eines Bildes. Deutsch Sprache(Language) 1. Drücken Sie die Taste MENU und anschließend die Tasten 16 : 9 Seitenverhältnis Auswahl des Menüs. -
Seite 27: Auto-Aus
Funktion Auto-aus * Falls kein Signal empfangen wird, kann der Projektor mit Hilfe dieser Funktion nach einer festgelegten Zeit automatisch ausgeschaltet werden. Sprache(Language) Deutsch 1. Drücken Sie die Taste MENU und anschließend die Tasten 16 : 9 Seitenverhältnis Auswahl des Menüs. -
Seite 28: Standbild
Funktion Standbild 1. Drücken Sie die Taste STILL * Das Bild wird als Standbild „eingefroren“. <Bewegtes Bild> <Standbild> 2. Drücken Sie eine beliebige Taste, um wieder zur normalen Bildwiedergabe zurückzukehren. * Die Standbildfunktion wird nach ca. 10 Minuten automatisch beendet. Auswahl der Hintergrundfarbe 1. - Seite 29 Funktion Prüfen der Lampennutzungsdauer 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Keystone Leeres Bild Logo 2. Die bereits verbrauchte Lampennutzungszeit wird angezeigt. Lampen Modi Hohe Helligkeit Wenn die Projektorlampe ihre maximale Betriebsdauer erreicht hat, wechselt Betriebsdauer Lampe 11 Std.
-
Seite 30: Optionen Im Menü Bildschirm
Funktion Optionen im Menü Bildschirm Automatische Spureinstellung * Diese Funktion garantiert Ihnen die beste Bildqualität durch automatische Einstellung der Differenz von Horizontalformat und Bildsynchronisierung. * Die Funktion Automatische Spureinstellung ist nur für den RGB-Eingang möglich. 1. Betätigen Sie die Taste AUTO auf der Fernbedienung. Bildlage und Synchronisierung werden automatisch eingestellt. -
Seite 31: Verwendung Der Funktion H-Position
Funktion Verwendung der Funktion H-Position 1. Betätigen Sie die Taste MENU und rufen Sie mit den Tasten das Menü auf. Auto konfig. Taktrate 2. Wählen Sie mit den Tasten den Eintrag H-Position aus. Takt H-Position 3. Stellen Sie mit den Tasten das Bild wie gewünscht ein. -
Seite 32: Informationen
Informationen Unterstützte Bildschirmauflösungen * In der folgenden Tabelle werden alle vom Projektor unterstützten Bildformate aufgeführt. Quellen Auflösung Vertikalfrequenz (Hz) Horizontalfrequenz (kHz) * Wenn das Eingangssignal nicht vom Projektor unterstützt wird, erscheint die Meldung „Ausserhalb der Frequenz“. * Der Projektor unterstützt Typ DDC1/2B als Plug & Play-Funktion (Automatische Erkennung des PC-Monitors). * Die Synchronisierungs-Signalformen für Horizontal- und Vertikalfrequenzen sind Separate. -
Seite 33: Wartung
Informationen Wartung * Der Projektor ist sehr wartungsfreundlich. Säubern Sie regelmäßig das Objektiv, damit keine Staub- oder Schmutz-partikel in das Bild projiziert wer- den. Wenn Teile ausgewechselt werden müssen, wenden Sie sich an Ihren Händler. Schalten Sie den Projektor vor der Reinigung immer zuerst aus und ziehen Sie den Netzstecker. -
Seite 34: Austauschen Der Lampe
Anzeige stetig orange leuchtet. - Die Lampe sollte vor dem Austauschen mindestens eine Stunde lang abkühlen. - Die Lampe darf nur durch eine Lampe gleichen Typs des LG Electronics-Kundendienstes ersetzt werden. Bei Verwendung anderer Lampentypen könnten Projektor sowie Lampe beschädigt werden. - Seite 35 Informationen Austauschen der Lampe Schalten Sie den Projektor aus und ziehen Sie den Lösen Sie die Schrauben der Lampenab Netzstecker. Legen Sie den Projektor mit der deckung mit einem Schraubenzieher oder ei Objektivseite nach unten auf eine weiche Unterlage, nem flachen Gegenstand. um Schäden an der Linse zu vermeiden.
-
Seite 36: Objektivdeckel Am Projektor Befestigen
Informationen Steuerung der Projektorlampe WARNUNG Der Projektor darf frühestens fünf Minuten nach dem Einschalten wieder ausgeschaltet werden. - Häufiges Ein- und Ausschalten kann die Lebensdauer der Lampe verkürzen. Das Netzkabel nicht bei eingeschaltetem Projektor und laufendem Kühlungslüfter abziehen. - Die Lampe könnte beschädigt werden und die Lebensdauer der Lampe verkürzt sich. Die Lebensdauer des Projektors richtet sich stark nach den Betriebsgewohnheiten sowie nach der Pflege des Gerätes. -
Seite 37: Technische Daten
Informationen Technische Daten AH215 (AH215-JD) MODELL 1280(Horizontal) x 720(Vertical)pixel Auflösung 16:9(horizontal:vertical) Bildformat horizontal/vertikal 0,62 Zoll Größe der DLP-Anzeige Wide : 1,6 ~ 10,3m(40 ~ 250 Zoll) Bildwandformat (Projektionsabstand) Tele : 1,8 ~ 11,9m(40 ~ 250 Zoll) 134% Projektionsoffset Reichweite der Fernbedienung 1:1,16 Vergrößerung...
