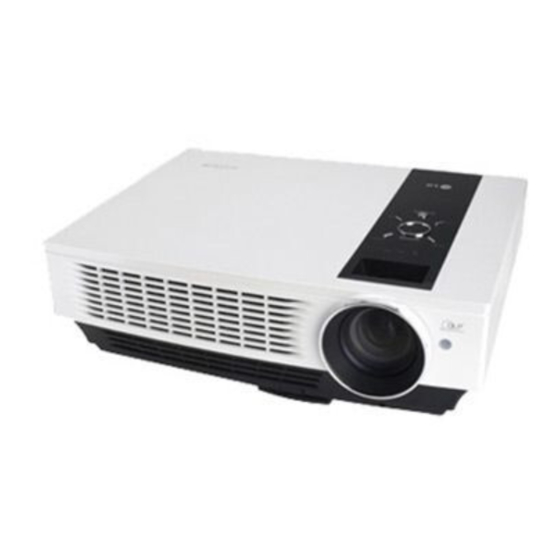

LG AH115 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Bitte lesen Sie diese Anleitung vor Gebrauch des
Geräts aufmerksam durch.
Bewahren Sie die Anleitung für spätere Fragen
sorgfältig auf.
Notieren Sie sich Modell- und Seriennummer
des Geräts.
Sie finden die Angaben auf dem Typenschild an
der Unterseite des Geräts. Teilen Sie Ihrem
Kundendienst die Nummern mit, wenn Sie Hilfe
AH115
benötigen.
Modellnummer :
BEDIENUNGSANLEITUNG
Seriennummer :
Inhaltsverzeichnis
Verwandte Anleitungen für LG AH115
Inhaltszusammenfassung für LG AH115
- Seite 1 Bewahren Sie die Anleitung für spätere Fragen sorgfältig auf. Notieren Sie sich Modell- und Seriennummer des Geräts. Sie finden die Angaben auf dem Typenschild an der Unterseite des Geräts. Teilen Sie Ihrem Kundendienst die Nummern mit, wenn Sie Hilfe AH115 benötigen. Modellnummer : BEDIENUNGSANLEITUNG Seriennummer :...

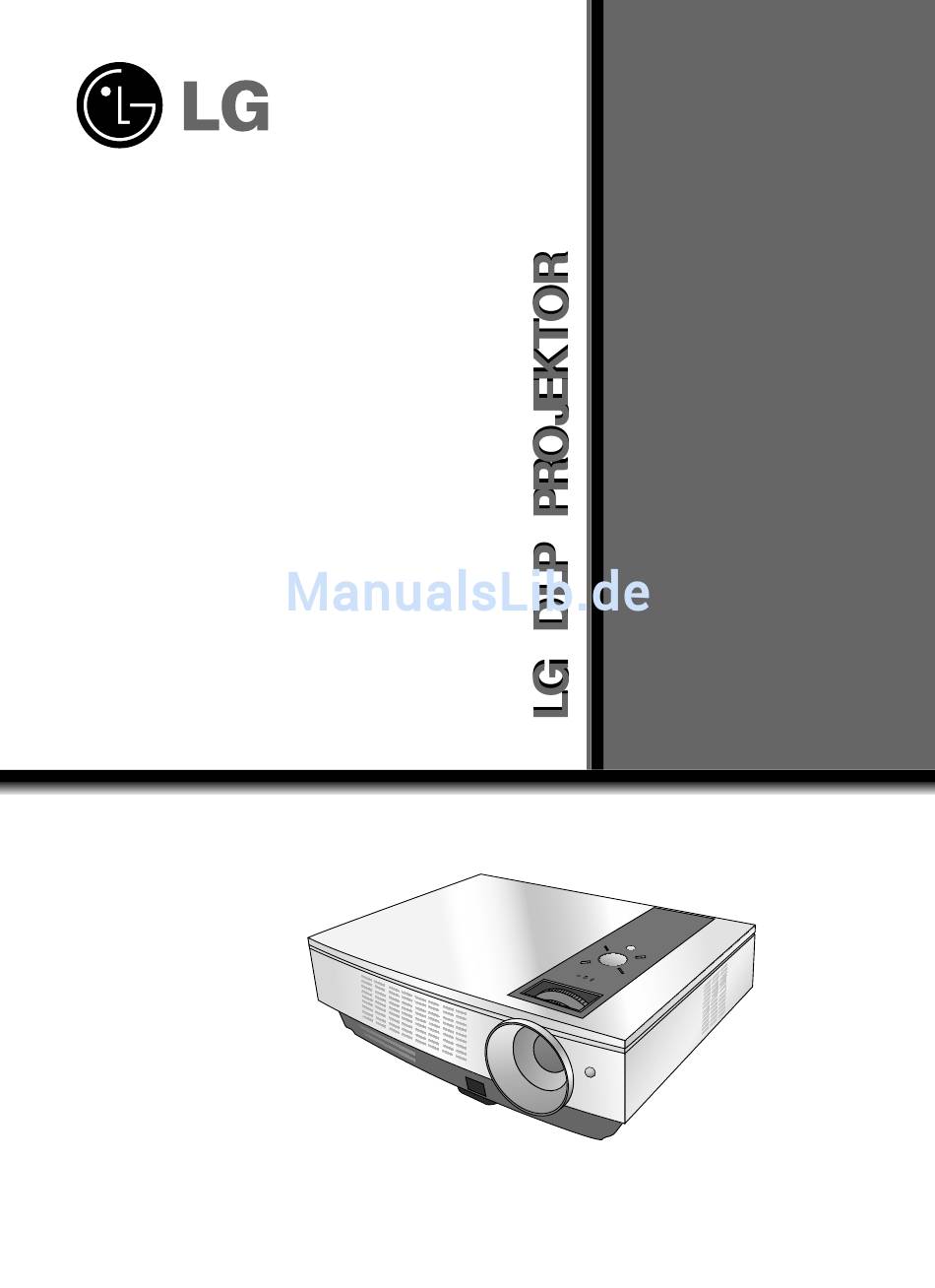

- Seite 2 DLP PROJEKTOR DLP PROJEKTOR...
-
Seite 3: Inhaltsverzeichnis
Inhalt Inhalt Sicherheitshinweise Optionen im Menü Extras ........4 Auswahl der Sprache..........22 Bezeichnung der Teile ARC-Funktion .............22 Gehäuse .............7 Einstellung der Overscan-Funktion.....23 Verbindungsstück..........7 Horizontal spiegeln ..........23 Bedienungsfeld ...........8 Die Funktion Vertikal spiegeln ......23 Fernbedienung............9 Automatisches Abschalten........23 Einlegen der Batterien ........9 Trapez-Funktion ..........24 Statusanzeigen am Projektor......10 Funktion Leeres Bild ...........24 Zubehör...............11... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte beachten Sie die Sicherheitshinweise. Dadurch vermeiden Sie Unfälle oder unsachgemäße Nutzung des Projektors. Die Sicherheitshinweise sind in folgende Kategorien unterteilt. WARNUNG : Die Nichtbeachtung dieser Anweisungen kann zu schweren oder tödlichen Verletzungen führen. HINWEISE: Die Nichtbeachtung dieser Anweisungen kann zu leichten Verletzungen oder Schäden am Projektor führen. - Seite 5 Sicherheitshinweise Strom WARNUNG An eine Mehrfachsteckdose sollten nicht zu viele Geräte angeschlossen werden. Die Steckdose könnte überhitzen und es besteht Brandgefahr! Strom HINWEISE Den Netzstecker niemals mit Netzstecker beim Herausziehen Netzstecker und Steckdose soll- feuchten Händen berühren. nicht am Kabel festhalten. ten stets staubfrei sein.
-
Seite 6: Reinigung
Sicherheitshinweise Gebrauch WARNUNG Die Steckdose bei einem Gasleck Projektor nicht fallen lassen oder Schauen Sie nicht in den niemals berühren. Öffnen Sie die Erschütterungen aussetzen. Laserstrahl, da Augenschäden Fenster und lüften Sie. auftreten können! Es besteht die Gefahr von mechanis- chen Beschädigungen oder von Bei Funkenbildung besteht Brand- Verletzungen! -
Seite 7: Bezeichnung Der Teile
Bezeichnung der Teile Bezeichnung der Teile Gehäuse * Der Projektor wurde mit hochpräziser Technologie gefertigt. Dennoch sehen Sie möglicherweise kleine schwarze und/oder helle Punkte (rot, blau oder grün) auf dem Bildschirm des Projektors. Dieser Effekt kann völlig normal und im Herstellungsprozess begründet sein und ist nicht unbedingt ein Anzeichen einer Fehlfunktion. -
Seite 8: Bedienungsfeld
Bezeichnung der Teile Bedienungsfeld Taste KEYSTONE Betätigen Sie die Taste um die TRAPEZ-Einstellungen aufzurufen. SOURCE MENU KEYSTONE Taste MENU Taste SOURCE Öffnen oder Schließen von Menüs. Schaltet um auf RGB, HDMI, Video, S-Vide, Component - Modus. Taste Einstellen der Menüfunktionen. Taste AUTO Hierbei werden die Bildposition Taste... -
Seite 9: Fernbedienung
Bezeichnung der Teile Fernbedienung POWER NETZSCHALTER MENU SOURCE Taste MENU Taste SOURCE Taste D / E Taste Taste AUTO (siehe Seite 26) OK-Taste AUTO Taste BLANK (siehe Seite 24) Taste ARC (siehe Seite 22) BLANK Taste KEYSTONE (sishe Seite 24) Taste STILL (siehe Seite 25) KEYSTONE STILL... -
Seite 10: Statusanzeigen Am Projektor
Bezeichnung der Teile Statusanzeigen am Projektor * Die Lampen-, Betriebs- und Temperaturanzeigen an der Oberseite des Projektors zeigen den Betriebszustand des Projektors an. Lampenanzeige Betriebsanzeige Temperaturanzeige Orange Bereitschaft. Die Projektorlampe wird bis zum Einschalten abgekühlt Grün (blinkend) In Betrieb. (Einschalten der Lampe) Grün Betriebsanzeige Orange (blinkend) -
Seite 11: Zubehör
Bezeichnung der Teile Zubehör POWER MENU KEYSTONE SOURCE AUTO KEYSTONE BLANK STILL 1.5V Benutzerhandbuch 2 Batterien Fernbedienung Bedienungsanleitung für CD Objektivdeckel & Gurt Videokabel Netzkabel Computerkabel Sonderzubehör * Dieses Zubehör können Sie über Ihren Fachhändler beziehen. * Verwenden Sie nur Deckenträger, die für diesen LCD-Projektor empfohlen werden. * Wenden Sie sich zum Auswechseln der Lampe an Ihren Händler. -
Seite 12: Aufstellung Und Einrichtung
Aufstellung und Einrichtung Aufstellung und Einrichtung Hinweise zum Aufstellen des Projektors * Der Projektor sollte nur unter folgenden Voraussetzungen aufgestellt werden. Ansonsten besteht die Gefahr von Fehlfunktionen oder Schäden am Gerät. Sorgen Sie für eine gute Belüftung des Projektors. Stellen Sie das Gerät nicht auf Teppichen, Vorlegern Der Projektor ist mit Lüftungsöffnungen ausgestattet oder ähnlichen Unterlagen auf. -
Seite 13: Grundfunktionen Des Projektors
Aufstellung und Einrichtung Grundfunktionen des Projektors 1. Montieren Sie den Projektor an einer Wand. 2. Achten Sie auf den geeigneten Abstand zur Bildwand. Der Abstand zwischen dem Projektor und der Bildwand ist maßgeblich für die tatsächliche Bildgröße. 3. Richten Sie den Projektor so aus, dass das Objektiv rechtwinklig zur Bildwand abstrahlt. Trifft der Lichtkegel nicht rechtwinklig auf die Bildwand auf, ist das Bild verzerrt. -
Seite 14: Verwendung Des Kensington-Sicherheitssystems
Aufstellung und Einrichtung Verwendung des Kensington-Sicherheitssystems Der Projektor besitzt an der Rückwand einen Anschluss für das Kensington-Sicherheitssystem. Schließen Sie das Kensington-Sicherheitskabel wie dargestellt an. Installations- und Bedienungshinweise finden Sie in der Bedienungsanleitung zum Kensington- Sicherheitssystem. Weitere Informationen finden Sie unter http://www.kensington.com, der Internet Homepage der Firma Kensington, die hochwertige elektronische Geräte, wie zum Beispiel Notebooks oder Projektoren vertreibt. -
Seite 15: Einschalten Des Projektors
Aufstellung und Einrichtung Einschalten des Projektors 1. Schließen Sie das Netzkabel an. 2. Drücken Sie die Taste POWER auf der Fernbedienung bzw. auf der Geräteoberseite. (Die grüne Betriebsanzeige blinkt während des Abkühlens der Lampe.) Daraufhin leuchtet die grüne Betriebsanzeige auf und das Bild wird angezeigt. Wählen Sie mit der Taste SOURCE eine Bildquelle aus. -
Seite 16: Bild Positionieren Und Scharf Stellen
Aufstellung und Einrichtung Bild positionieren und scharf stellen Prüfen Sie, ob das Bild auf der Fläche scharf und vollständig angezeigt wird. Zoom-Einstellring Schärfe-Einstellring Um die Bildschärfe einzustellen, drehen Sie am Schärfe-Einstellring des Objektivs (äußerer Ring). Um die Bildgröße einzustellen, drehen Sie am Zoom-Einstellring des Objektivs (innerer Ring). Um das Bild nach oben oder unten zu verschieben, ziehen Sie die Füße unten am Projektor aus bzw. -
Seite 17: Anschluss Eines Pcs
Anschluss Anschluss Anschluss eines PCs * Sie können den Projektor am Ausgang VGA, SVGA, XGA und SXGA eines Computers anschließen. * Die unterstützten Anzeigemodi des Projektors für PC-Grafikkarten finden Sie auf Seite 28. < Anschluss > Schließen Sie das Computerkabel an den RGB IN (PC/DTV) des Projektors an. -
Seite 18: Anschluss Eines Dvd-Players
Anschluss Anschluss eines DVD-Players * Die DVD-Ausgangsbuchsen (Y, P ) besitzen je nach Gerät die Bezeichnungen Y, Pb, Pr / Y, B-Y, R-Y / Y, Cb und Cr. < Anschluss > a. Schließen Sie das DVD-Component-Kabel an die Component-Kabel Component P , Y-Buchse des Projektors an. -
Seite 19: Optionen Im Menü Video
Funktion Funktion * Es kann sein, dass die Beschreibung des OSD (On Screen Display) in diesem Handbuch von der im Projektorhandbuch abweicht, da es sich hierbei nur um ein Beispiel handelt, um Sie beim Betrieb des Projektors zu unterstützen. * Wenn kein Eingangssignal vorhanden ist, wird kein Menü auf die Bildwand projiziert. * In dieser Anleitung wird hauptsächlich der Betrieb im RGB-Modus (PC) beschrieben. -
Seite 20: Brilliant Color Tm- Funktion
Funktion Automatische Einstellung der Farbtemperatur - Um die Werte auf die Standardeinstellungen zurückzusetzen, wählen Sie die Option Normal 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Normal Gamma Film 2. Drücken Sie die Taste die Option Brilliant Color Weissanteil 3. -
Seite 21: Einstellung Des Weissanteil
Funktion Einstellung des Weissanteil 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Normal 2. Drücken Sie die Taste die Option Weissanteil Gamma Film 3. Drücken Sie die Tasten , um das Bild wie gewünscht einzustellen. Brilliant Color Weissanteil Stellen Sie einen höheren Wert für ein helleres Bild und einen niedrigeren... -
Seite 22: Optionen Im Menü Extras
Funktion Optionen im Menü Extras Auswahl der Sprache 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Sparache(Language) Deutsch Format 4 : 3 2. Drücken Sie die Tasten die Option Sprache (Language) Overscan Horiz. Spiegeln 3. Drücken Sie die Tasten zur Auswahl der gewünschten Sprache. -
Seite 23: Einstellung Der Overscan-Funktion
Funktion Einstellung der Overscan-Funktion 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. Sparache(Language) Deutsch Format 4 : 3 2. Drücken Sie die Tasten die Option Overscan Overscan Horiz. Spiegeln 3. Wählen Sie mit den Tasten entweder Ein oder Aus. -
Seite 24: Trapez-Funktion
Funktion Optionen im Menü Extras Trapez-Funktion * Verwenden Sie diese Funktion, wenn der Bildschirm nicht im rechten Winkel zum Projektor steht und das Bild in Trapezform dargestellt wird. * Verwenden Sie die Keystone-Funktion wenn Sie den Projektionswinkel nicht optimal einstellen können, da die Funktion möglicherweise zu einem Flackern des Bildes führen kann. -
Seite 25: Funktion Lampenmodus
Funktion Funktion Lampenmodus 1. Drücken Sie die Taste MENU und anschließend die Tasten Auswahl des Menüs. V Keystone H Keystone 2. Drücken Sie die Tasten die Option Lampen Modi Leeres Bild Logo Lampen Modi Hohe Helligkeit 3. Drücken Sie die Tasten um den Hohe Helligkeit oder... -
Seite 26: Optionen Im Menü Bildschirm
Funktion Optionen im Menü Bildschirm Automatische Spureinstellung * Diese Funktion garantiert Ihnen die beste Bildqualität durch automatische Einstellung der Differenz von Horizontalformat und Bildsynchronisierung. * Die Funktion Automatische Spureinstellung ist nur für den RGB-Eingang möglich. 1. Betätigen Sie die Taste AUTO auf der Fernbedienung. Bildlage und Synchronisierung werden automatisch eingestellt. -
Seite 27: Verwendung Der Funktion H-Position
Funktion Verwendung der Funktion H-Position 1. Betätigen Sie die Taste MENU und rufen Sie mit den Tasten das Menü auf. Auto konfig. Taktrate 2. Wählen Sie mit den Tasten den Eintrag H-Position aus. Takt H-Position 3. Stellen Sie mit den Tasten das Bild wie gewünscht ein. -
Seite 28: Informationen
Informationen Unterstützte Bildschirmauflösungen * In der folgenden Tabelle werden alle vom Projektor unterstützten Bildformate aufgeführt. Quellen Auflösung Vertikalfrequenz (Hz) Horizontalfrequenz (kHz) 640X350 70.09Hz 31.468kHz 640X350 85.08Hz 37.861kHz PC98 640X400 85.08Hz 37.861kHz 720X400 70.08Hz 31.469kHz 720X400 85.03Hz 37.927kHz 640X480 59.94Hz 31.469kHz 640X480 72.80Hz 37.861kHz... -
Seite 29: Austauschen Der Lampe
Anzeige stetig orange leuchtet. - Die Lampe sollte vor dem Austauschen mindestens eine Stunde lang abkühlen. - Die Lampe darf nur durch eine Lampe gleichen Typs des LG Electronics-Kundendienstes ersetzt werden. Bei Verwendung anderer Lampentypen könnten Projektor sowie Lampe beschädigt werden. - Seite 30 Informationen Austauschen der Lampe Schalten Sie den Projektor aus und ziehen Sie den Lösen Sie die Schrauben der Lampenab Netzstecker. Legen Sie den Projektor mit der deckung mit einem Schraubenzieher oder ei Objektivseite nach unten auf eine weiche Unterlage, nem flachen Gegenstand. um Schäden an der Linse zu vermeiden.
-
Seite 31: Objektivdeckel Am Projektor Befestigen
Informationen Steuerung der Projektorlampe WARNUNG Der Projektor darf frühestens fünf Minuten nach dem Einschalten wieder ausgeschaltet werden. - Häufiges Ein- und Ausschalten kann die Lebensdauer der Lampe verkürzen. Das Netzkabel nicht bei eingeschaltetem Projektor und laufendem Kühlungslüfter abziehen. - Die Lampe könnte beschädigt werden und die Lebensdauer der Lampe verkürzt sich. Die Lebensdauer des Projektors richtet sich stark nach den Betriebsgewohnheiten sowie nach der Pflege des Gerätes. -
Seite 32: Technische Daten
Informationen Technische Daten AH115 (AH115-JD) MODELL 1280(Horizontal) x 720(Vertikal) Bildpunkte Auflösung 16:9(horizontal:vertikal) Bildformat horizontal/vertikal 0.62 Zoll Größe der DLP-Anzeige Wide : 1.40 ~ 10.63m(40 ~ 300 Zoll) Bildwandformat (Projektionsabstand) Tele : 1.66 ~ 12.66m(40 ~ 300 Zoll) 130% Projektionsoffset Reichweite der Fernbedienung 1:1.2...
