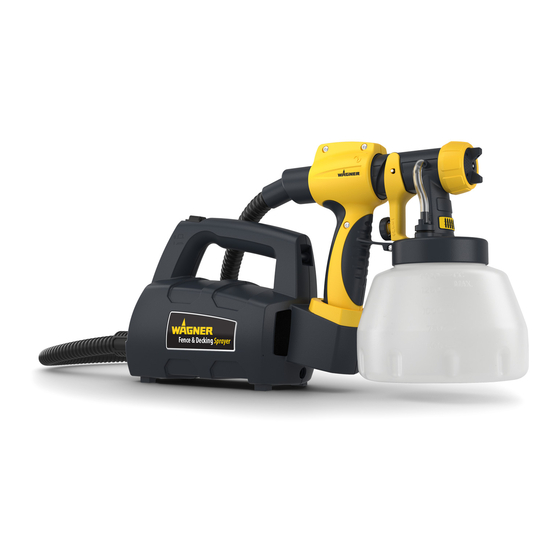

- Seite 1 FENCE & DECKING SPRAYER ORIGINAL-BETRIEBSANLEITUNG OWNERS MANUAL wagner-group.com...
- Seite 2 FENCE & Decking SPRAYER...
- Seite 3 FENCE & Decking SPRAYER...
- Seite 4 FENCE & Decking SPRAYER...
- Seite 5 FENCE & Decking SPRAYER 12 B 12 A 12 A 12 B...
- Seite 6 FENCE & Decking SPRAYER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1 - 13 .
- Seite 20 FENCE & Decking SPRAYER HERZLICHEN DANK FÜR IHR VERTRAUEN Wir gratulieren Ihnen zum Erwerb dieses Markenproduktes von Wagner und sind überzeugt, dass es Ihnen viel Freude bereiten wird. Bitte lesen Sie vor Inbetriebnahme die Bedienungsanleitung genau durch und beachten Sie die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung bitte sorgfältig auf und legen Sie sie dem Produkt bei, falls Sie es einmal weitergeben sollten.
-
Seite 21: Erklärung Der Verwendeten Symbole
FENCE & Decking SPRAYER 1. Erklärung der verwendeten Symbole Dieses Symbol weist auf eine potenzielle Gefahr für Sie bzw. das Gerät hin. Unter diesem Symbol finden Sie wichtige Informationen, wie Sie Verletzungen und Schäden am Gerät vermeiden. Gefahr eines elektrischen Schlages Kennzeichnet Anwendungstipps und andere besonders nützliche Hinweise. -
Seite 22: Sicherheit Von Personen
FENCE & Decking SPRAYER Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. -
Seite 23: Verwendung Und Behandlung Des Elektrowerkzeugs
FENCE & Decking SPRAYER e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. -
Seite 24: Sicherheitshinweise Für Spritzpistolen
Belüftungsschlauch (Abb. 12 A, 14) steigt, Gerät nicht weiter betreiben! Belüftungsschlauch, Ventil und Membran demontieren, reinigen und ggf. Membran ersetzen. • Spritzpistole nicht legen Mit original WAGNER Zubehör und Ersatzteilen haben Sie die Gewähr, dass alle Sicherheitsvorschriften erfüllt sind. -
Seite 25: Beschreibung/ Lieferumfang
FENCE & Decking SPRAYER 4. Beschreibung/ Lieferumfang Beschreibung/ Lieferumfang (Abb. 1) 1 Luftkappe 11 Luftfilter 2 Düse 12 Netzkabel 3 Überwurfmutter 13 Spritzpistolenhalter 4 Sprühaufsatz 14 Behälter 5 Abzugsbügel 15 Belüftungsschlauch 6 Materialmengenregulierung 16 Ventil 7 Pistolengriff 17 Rührstab 8 EIN / AUS Schalter 18 Ersatzdüsendichtung* 9 Luftschlauch 19 Gleitfett*... -
Seite 26: Inbetriebnahme
FENCE & Decking SPRAYER 2. Ist die Fördermenge zu gering, schrittweise 5 - 10 % Verdünnung beigeben bis die Fördermenge Ihren Anforderungen entspricht. 8. Inbetriebnahme Vor Anschluss an das Stromnetz darauf achten, dass die Netzspannung mit der Angabe auf dem Leistungsschild übereinstimmt. •... -
Seite 27: Einstellung Der Materialmenge (Abb. 8)
FENCE & Decking SPRAYER 10. Einstellung der Materialmenge (Abb. 8) Materialmenge durch Drehen der Regulierung am Abzugsbügel der Pistole festlegen. nach links drehen weniger Materialmenge nach rechts drehen mehr Materialmenge 11. Spritztechnik • Das Spritzergebnis hängt entscheidend davon ab, wie glatt und sauber die Oberfläche vor dem Spritzen ist. -
Seite 28: Zusammenbau
FENCE & Decking SPRAYER 2) Pistole teilen. Haken (Abb. 5 “click”) leicht nach unten drücken. Pistolen-Vorderteil und Pistolen-Griff gegeneinander verdrehen. 3) Behälter abschrauben. Restlicher Beschichtungsstoff in Materialdose zurückleeren 4) Behälter und Steigrohr mit Pinsel vorreinigen. Entlüftungsbohrung reinigen (Abb. 12 C) 5) Lösemittel bzw. Wasser in den Behälter einfüllen. Behälter anschrauben. Verwenden Sie zur Reinigung keine brennbaren Materialien. -
Seite 29: Wartung
14, 15, 16 Belüftungsschlauch, Ventildeckel, Membran 2304 027 Rührstab 2304 419 Gleitfett 2315 539 16. Zubehör Das CLICK&PAINT SYSTEM bietet mit weiteren Sprühaufsätzen und Zubehör für jede Arbeit das richtige Werkzeug. Weitere Informationen zur WAGNER-Produktpalette rund ums Renovieren unter www.wagner-group.com... -
Seite 30: Behebung Von Störungen
FENCE & Decking SPRAYER 17. Behebung von Störungen Störung Ursache Abhilfe • Kein Düse verstopft ➞ Reinigen • Beschichtungsstoff- Materialmengen-Einstellung austritt an der Düse zu weit nach links gedreht (-) ➞ Nach rechts drehen (+) • Kein Druckaufbau im Behälter ➞... -
Seite 31: Technische Daten
FENCE & Decking SPRAYER 18. Technische Daten Technische Daten Max. Viskosität: 170 DIN-s Spannung: 230 V, ~ 50 Hz Leistungsaufnahme: 460 W Zerstäubungsleistung: 110 W Max. Fördermenge: 150 ml/min Doppelisolation: Schalldruckpegel*: 72 dB (A); Unsicherheit K = 4 dB Schallleistungspegel*: 85 dB (A);... -
Seite 32: 3+1 Jahre Garantie
Die Garantie beträgt 3 Jahre, gerechnet vom Tag des Verkaufes (Kassenbon). Sie verlängert sich um weitere 12 Monate, wenn das Gerät innerhalb von 4 Wochen nach dem Kauf im Internet unter www.wagner-group.com/3plus1 registriert wird. Eine Registrierung ist nur dann möglich, wenn der Käufer sich mit der Speicherung seiner dort einzugebenden Daten einverstanden erklärt. -
Seite 33: Ce-Konformitätserklärung
EN 55014-1:2006+A1:2009+A2:2011, EN 55014-2:1997+Corrigendum 1997+A1:2001 +A2:2008, EN 61000-3-2:2014, EN 61000-3-3:2013 i.V. T. Jeltsch i. V. J. Ulbrich Senior Vice President Vice President Engineering Global Product Strategy & Planning Dokumentationsverantwortlicher Responsible person for documents J. Wagner GmbH Otto-Lilienthal-Str. 18 D-88677 Markdorf... - Seite 34 FENCE & Decking SPRAYER...
