Port-Replikator­(optional)
überblick über den Port-Replikator
Der­Port-Replikator­bietet­umfangreiche­Erweiterungsmöglichkeiten­für­das­Notebook.­Über­
nur­eine­Schnittstelle­am­Notebook­können­Sie­folgende­Anschlüsse­nutzen:
•­ 1­Anschluss­für­das­Netzteil
•­ 1­IEEE­194-Anschluss
•­ 1­COM-Anschluss
•­ 1­VGA-Anschluss
•­ 1­Druckeranschluss
•­ ­USB-.0-Anschlüsse
•­ 1­RJ-45­10/100/1000­Mbit/s­Ethernet-LAN-Anschluss
•­ 1­Kopfhöreranschluss
Auf­den­folgenden­Seiten­werden­die­Anschlüsse­näher­beschrieben.
­ M AXDATA­Notebook­PRO­6110­IW

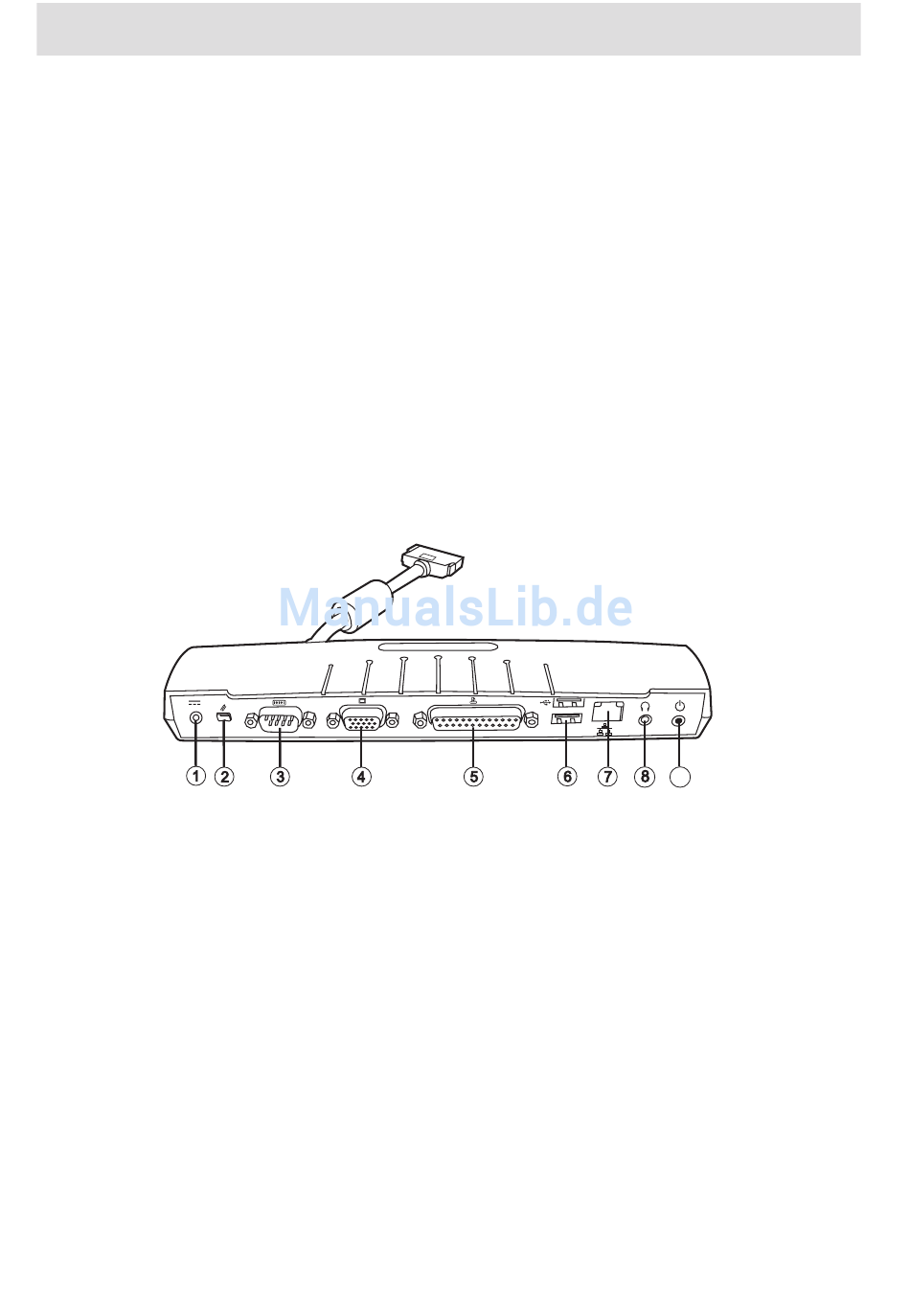

(1) Anschluss für das Netzteil
(2) IEEE 1394-Anschluss
(3) COM-Anschluss
(4) VGA-Anschluss
Druckeranschluss
(5)
(6) USB-Anschlüsse
(7) LAN-Anschluss
(8) Kopfhöreranschluss
(9) Einschalttaste
