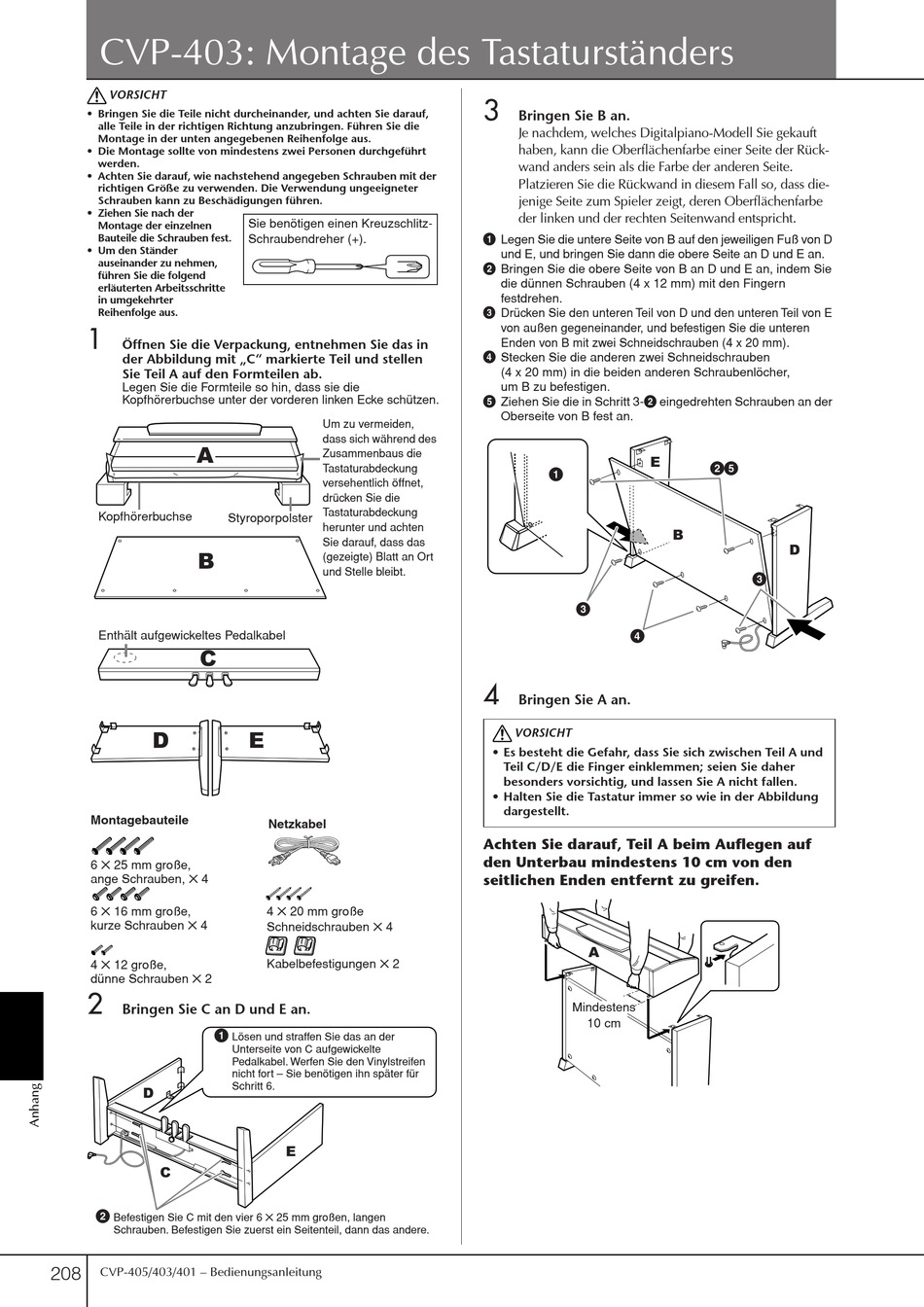

CVP-403: Montage des Tastaturständers
VORSICHT
• Bringen Sie die Teile nicht durcheinander, und achten Sie darauf,
alle Teile in der richtigen Richtung anzubringen. Führen Sie die
Montage in der unten angegebenen Reihenfolge aus.
• Die Montage sollte von mindestens zwei Personen durchgeführt
werden.
• Achten Sie darauf, wie nachstehend angegeben Schrauben mit der
richtigen Größe zu verwenden. Die Verwendung ungeeigneter
Schrauben kann zu Beschädigungen führen.
• Ziehen Sie nach der
Montage der einzelnen
Bauteile die Schrauben fest.
• Um den Ständer
auseinander zu nehmen,
führen Sie die folgend
erläuterten Arbeitsschritte
in umgekehrter
Reihenfolge aus.
1
Öffnen Sie die Verpackung, entnehmen Sie das in
der Abbildung mit „C" markierte Teil und stellen
Sie Teil A auf den Formteilen ab.
Legen Sie die Formteile so hin, dass sie die
Kopfhörerbuchse unter der vorderen linken Ecke schützen.
A
Kopfhörerbuchse
B
Enthält aufgewickeltes Pedalkabel
C
D
Montagebauteile
6 ✕ 25 mm große,
ange Schrauben, ✕ 4
6 ✕ 16 mm große,
kurze Schrauben ✕ 4
4 ✕ 12 große,
dünne Schrauben ✕ 2
2
Bringen Sie C an D und E an.
1
D
C
2
Befestigen Sie C mit den vier 6 ✕ 25 mm großen, langen
Schrauben. Befestigen Sie zuerst ein Seitenteil, dann das andere.
208
CVP-405/403/401 – Bedienungsanleitung
Sie benötigen einen Kreuzschlitz-
Schraubendreher (+).
Um zu vermeiden,
dass sich während des
Zusammenbaus die
Tastaturabdeckung
versehentlich öffnet,
drücken Sie die
Tastaturabdeckung
Styroporpolster
herunter und achten
Sie darauf, dass das
(gezeigte) Blatt an Ort
und Stelle bleibt.
E
Netzkabel
4 ✕ 20 mm große
Schneidschrauben ✕ 4
Kabelbefestigungen ✕ 2
Lösen und straffen Sie das an der
Unterseite von C aufgewickelte
Pedalkabel. Werfen Sie den Vinylstreifen
nicht fort – Sie benötigen ihn später für
Schritt 6.
E
3
Bringen Sie B an.
Je nachdem, welches Digitalpiano-Modell Sie gekauft
haben, kann die Oberflächenfarbe einer Seite der Rück-
wand anders sein als die Farbe der anderen Seite.
Platzieren Sie die Rückwand in diesem Fall so, dass die-
jenige Seite zum Spieler zeigt, deren Oberflächenfarbe
der linken und der rechten Seitenwand entspricht.
1 Legen Sie die untere Seite von B auf den jeweiligen Fuß von D
und E, und bringen Sie dann die obere Seite an D und E an.
2 Bringen Sie die obere Seite von B an D und E an, indem Sie
die dünnen Schrauben (4 x 12 mm) mit den Fingern
festdrehen.
3 Drücken Sie den unteren Teil von D und den unteren Teil von E
von außen gegeneinander, und befestigen Sie die unteren
Enden von B mit zwei Schneidschrauben (4 x 20 mm).
4 Stecken Sie die anderen zwei Schneidschrauben
(4 x 20 mm) in die beiden anderen Schraubenlöcher,
um B zu befestigen.
5 Ziehen Sie die in Schritt 3-2 eingedrehten Schrauben an der
Oberseite von B fest an.
E
1
3
4
4
Bringen Sie A an.
VORSICHT
• Es besteht die Gefahr, dass Sie sich zwischen Teil A und
Teil C/D/E die Finger einklemmen; seien Sie daher
besonders vorsichtig, und lassen Sie A nicht fallen.
• Halten Sie die Tastatur immer so wie in der Abbildung
dargestellt.
Achten Sie darauf, Teil A beim Auflegen auf
den Unterbau mindestens 10 cm von den
seitlichen Enden entfernt zu greifen.
A
Mindestens
10 cm
25
B
D
3
