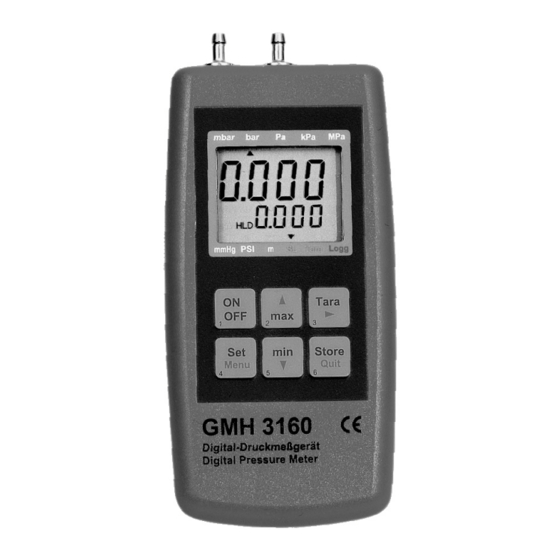

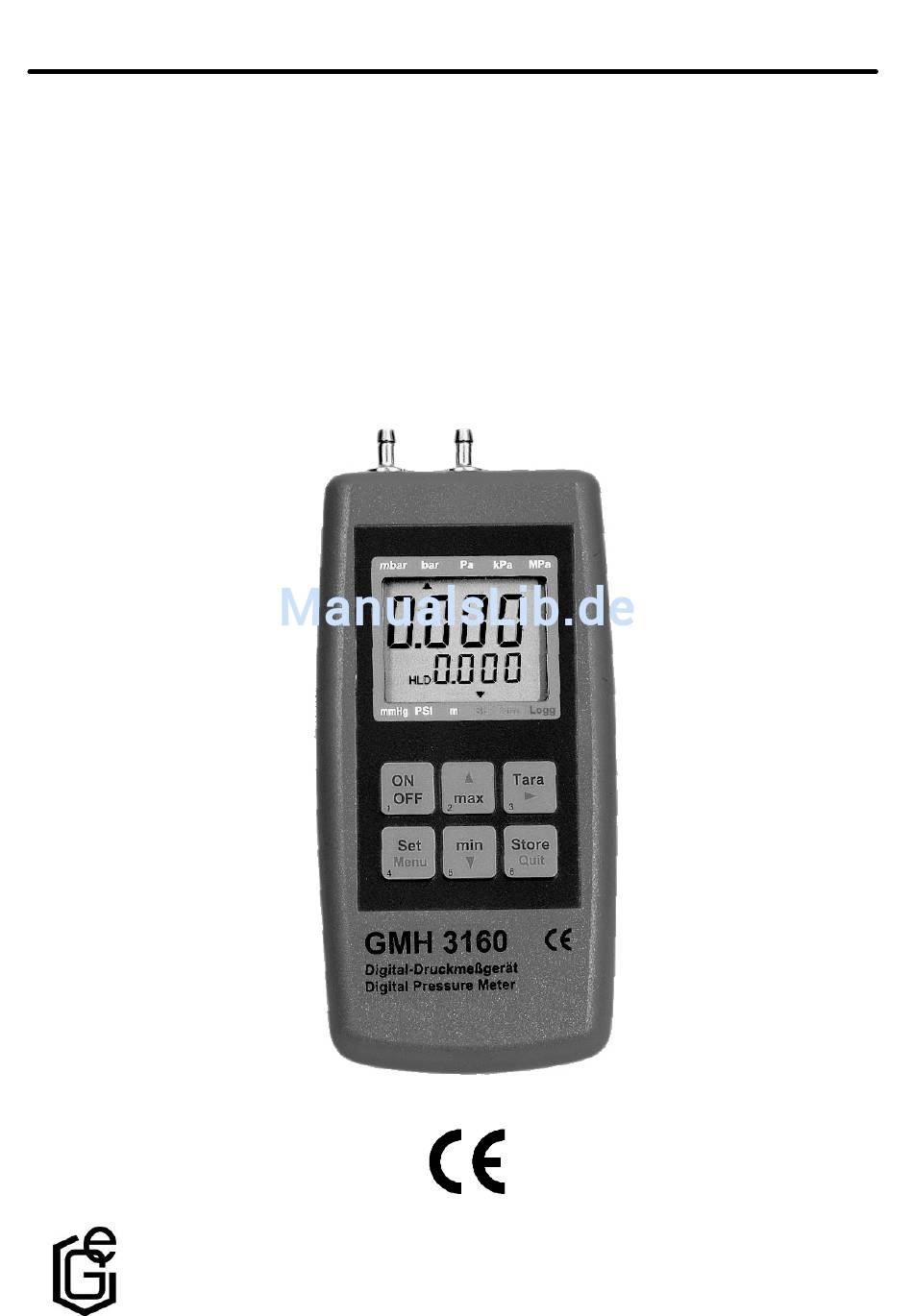

- Seite 1 H31.0.04.6B-09 Bedienungsanleitung Digital-Manometer GMH3160-13 -100 bis 2000 mbar relativ ab Version 4.7 GREISINGER electronic GmbH D - 93128 Regenstauf, Hans-Sachs-Straße 26...
-
Seite 2: Inhaltsverzeichnis
H31.0.04.6B-09 Bedienungsanleitung GMH3160-13 Seite 2 INHALT ALLGEMEINES..............................2 ..........................2 ICHERHEITSHINWEISE ......................3 ETRIEBS ARTUNGSHINWEISE ..............................3 NSCHLÜSSE ...............................3 NZEIGEN ..............................3 EDIENUNG KONFIGURIEREN DES GERÄTES ........................4 ..........................4 INHEITENAUSWAHL FF: A .........................4 BSCHALTVERZÖGERUNG ...............................4 DRESSE FEHLER- UND SYSTEMMELDUNGEN ......................4 DRUCKANSCHLUß ............................5 HINWEIS ZUM KALIBRIERSERVICE........................5 DIE SERIELLE SCHNITTSTELLE........................5 TECHNISCHE DATEN ............................6... -
Seite 3: Betriebs- Und Wartungshinweise
H31.0.04.6B-09 Bedienungsanleitung GMH3160-13 Seite 3 1.2 Betriebs- und Wartungshinweise • Batteriebetrieb Wird und in der unteren Anzeige „bAt“ angezeigt, so ist die Batterie verbraucht und muß erneuert werden. Die Gerätefunktion ist jedoch noch für eine gewisse Zeit gewährleistet. Wird in der oberen Anzeige „bAt“ angezeigt, so ist die Batterie ganz verbraucht. -
Seite 4: Konfigurieren Des Gerätes
H31.0.04.6B-09 Bedienungsanleitung GMH3160-13 Seite 4 2 Konfigurieren des Gerätes Zum Konfigurieren 2 Sekunden lang Menü (Taste 4) drücken, dadurch wird das erste Menü aufgerufen. Erneutes Drücken von Menü springt zur nächsten Einstellung. Die Einstellung der Parameter erfolgt mit den Tasten 5 (Taste 2) oder 6 (Taste 5). -
Seite 5: Druckanschluß
H31.0.04.6B-09 Bedienungsanleitung GMH3160-13 Seite 5 4 Druckanschluß § Bei Überdruck- bzw. Unterdruckmessungen (-100mbar...2000mbar): Kunststoffschlauch mit 4 mm Innendurchmesser an den Anschlußstutzen "+" anstecken. Der Anschluß "-" bleibt unbelegt! § Bei Unterdruckmessungen (-2000mbar...0mbar): Durch Anstecken des Schlauches an den Anschlußstutzen "-" kann auch ein Unterdruck bis zum vollen Überdruckmeßbereich gemessen werden. -
Seite 6: Technische Daten
H31.0.04.6B-09 Bedienungsanleitung GMH3160-13 Seite 6 7 Technische Daten Meßdaten: Meßbereich: -100 bis 2000 mbar relativ (Unterdruckmessung bis –2000 mbar möglich, siehe Kapitel 4) Überlast: max. 4000 mbar rel. (ohne Zerstörung oder Neukalibrierung des Sensors) Auflösung: 1 mbar Druckeinheiten: mbar, bar, kPa, MPa, mmHg, PSI, mH O (nur bei Geräten mit entspr.
