Dell T3600 Benutzerhandbuch

Precision-workstation
Vorschau ausblenden Andere Handbücher für T3600:
Inhaltsverzeichnis

Werbung

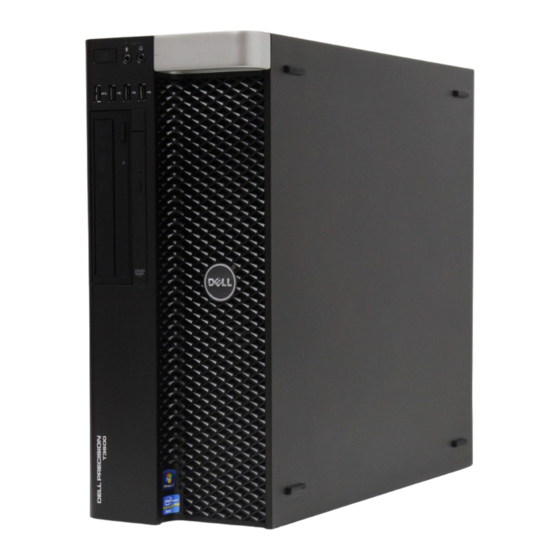

Dell Precision-Workstation T3600
Benutzerhandbuch
Vorschriftenmodell: D01T
Vorschriftentyp: D01T002

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dell T3600

  • Seite 1 Dell Precision-Workstation T3600 Benutzerhandbuch Vorschriftenmodell: D01T Vorschriftentyp: D01T002...
  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    WARNUNG: Durch eine WARNUNG werden Sie auf Gefahrenquellen hingewiesen, die materielle Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. © 2012 Dell Inc. In diesem Text enthaltene Marken: Dell , das DELL Logo, Dell Precision , Precision ON...
  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Anmerkungen, Vorsichtshinweise und Warnungen..............2 Kapitel 1: Arbeiten am Computer....................5 ..................5 Vor der Arbeit an Komponenten im Inneren des Computers .............................6 Ausschalten des Computers .................6 Nach der Arbeit an Komponenten im Inneren des Computers Kapitel 2: Entfernen und Einbauen von Komponenten.............7 ............................7 Empfohlene Werkzeuge .............................7...
  • Seite 4 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers) Kapitel 6: Problembehandlung für Ihren Computer..............53 ...............................53 Diagnose-LEDs ..............................56 Fehlermeldungen ................56 Fehler, die nicht zu einem Anhalten des Computers führen ..................56 Fehler, die zu einem Softhalt des Computers führen Kapitel 7: Technische Daten.......................59 Kapitel 8: Kontaktaufnahme mit Dell..................67...
  • Seite 5: Kapitel 1: Arbeiten Am Computer

    Produktdokumentation im Einklang steht oder Sie vom Service- und Supportteam online bzw. telefonisch dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben.
  • Seite 6: Ausschalten Des Computers

    Verbinden Sie die zuvor getrennten Telefon- und Netzwerkkabel wieder mit dem Computer. Schließen Sie den Computer sowie alle daran angeschlossenen Geräte an das Stromnetz an. Schalten Sie den Computer ein. Überprüfen Sie, ob der Computer einwandfrei läuft, indem Sie Dell Diagnostics ausführen.
  • Seite 7: Kapitel 2: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Dieser Abschnitt bietet detaillierte Informationen über das Entfernen und Einbauen von Komponenten Ihres Computers. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kleiner Schlitzschraubenzieher • Kreuzschlitzschraubenzieher • Kleiner Kunststoffstift Entfernen des Netzteils Vor der Arbeit an Komponenten im Innern des Computers .
  • Seite 8: Einbauen Des Netzteils

    Einbauen des Netzteils Erfassen Sie den Netzteil-Griff und schieben Sie das Netzteil in den Computer. Nach der Arbeit an Komponenten im Inneren des Computers . Folgen Sie den Anweisungen unter Entfernen der Abdeckung Vor der Arbeit an Komponenten im Innern des Computers . Folgen Sie den Anweisungen unter Legen Sie den Computer auf seiner rechten Seite, mit dem Riegel nach oben zeigend, ab.
  • Seite 9: Einbauen Der Abdeckung

    Heben Sie die Abdeckung in einem Winkel von 45 Grad an und entfernen Sie sie vom Computer. Einbauen der Abdeckung Setzen Sie die Computerabdeckung auf das Gehäuse. Drücken Sie die Computerabdeckung nach unten, bis sie einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers .
  • Seite 10 Lösen Sie die Kabel von den Riegeln. Drücken Sie auf die Schnalle, um den Riegel zu lösen, mit dem die Kabel an der Seite des Trägers des optischen Laufwerks gehalten werden. Drücken Sie auf den Riegel und heben Sie die Kabel an.
  • Seite 11 Heben Sie den Entriegelungsriegel oben auf dem Träger des optischen Laufwerks an. Halten Sie den Entriegelungsriegel und schieben Sie dabei den Träger des optischen Laufwerks aus der Aufnahme des optischen Laufwerks.
  • Seite 12: Einbauen Des Optischen Laufwerks

    Einbauen des optischen Laufwerks Heben Sie den Entriegelungsriegel an und schieben Sie den Träger des optischen Laufwerks in die Aufnahme. Drücken Sie auf die Schnalle, um den Riegel zu entriegeln und ziehen Sie die Kabel in die Halterung ein. Schließen Sie das Stromversorgungskabel auf der Rückseite des optischen Laufwerks an. Schließen Sie das Datenkabel auf der Rückseite des optischen Laufwerks an.
  • Seite 13 Drücken Sie auf die Riegel auf jeder Seite der Festplattenlaufwerkhalterung. Schieben Sie die Festplatte aus der Aufnahme heraus.
  • Seite 14: Einbauen Der Festplatte

    Falls eine 2,5-Zoll-Festplatte installiert ist, entfernen Sie die Schrauben und heben Sie das Laufwerk nach oben aus der Festplattenlaufwerkhalterung heraus. Einbauen der Festplatte Drücken Sie auf die Riegel des Festplattenträgers und schieben Sie ihn in die Aufnahme. Schließen Sie das Stromversorgungskabel der Festplatte an. Schließen Sie das Datenkabel der Festplatte an.
  • Seite 15 Entfernen Sie die Schraube, mit der die Metallplatte am Systemlüfter befestigt ist. Drücken Sie auf die Riegel auf jeder Seite der Metallplatte, um diese zu lösen.
  • Seite 16 Heben Sie die Metallplatte aus dem Gehäuse. Entfernen Sie die Schrauben, mit denen der Laufwerkschacht befestigt ist. Schieben Sie den Riegel nach außen, um das Luftleitblech zu lösen. Entfernen Sie das Luftleitblech aus dem Computer.
  • Seite 17 10. Trennen Sie die Systemlüfterkabel von der Systemplatine. 11. Entfernen Sie die Schrauben, mit denen die Systemlüfterbaugruppe am Gehäuse befestigt ist. 12. Heben Sie die Lüfterbaugruppe aus dem Gehäuse.
  • Seite 18 13. Hebeln Sie die Gummiösen von den Systemlüftern weg, um die Systemlüfter aus der Systemlüfterbaugruppe zu entfernen. VORSICHT: Falls Sie dabei zuviel Kraft aufwenden, können die Gummiösen beschädigt werden. 14. Entfernen Sie die Systemlüfter aus der Systemlüfterbaugruppe.
  • Seite 19: Einbauen Des Systemlüfters

    Einbauen des Systemlüfters Setzen Sie den Lüfter in die Lüfterbaugruppe und bringen Sie die Gummiösen an. Setzen Sie die Lüfterbaugruppe in das Gehäuse ein. Bringen Sie die Schrauben an, mit denen die Lüfterbaugruppe am Gehäuse befestigt wird. Schließen Sie die Systemlüfterkabel an ihre jeweiligen Anschlüsse auf der Systemplatine an. Führen Sie das Systemlüfterkabel aus der Öffnung im Systemlüftermodul in Richtung der Systemplatine heraus.
  • Seite 20: Einsetzen Der Knopfzellenbatterie

    Drücken Sie den Entriegelungsriegel von der Batterie weg, damit die Batterie aus dem Sockel entfernt werden kann. Nehmen Sie die Knopfzellenbatterie aus dem Computer. Einsetzen der Knopfzellenbatterie Setzen Sie die Knopfzellenbatterie in den Sockel auf der Systemplatine ein. Drücken Sie die Knopfzellenbatterie nach unten, bis die Entriegelung zurück in ihre Position sprint und die Batterie fixiert.
  • Seite 21: Einbauen Des Kühlkörpers

    Heben Sie den Kühlkörper an und entfernen Sie ihn aus dem Computer. Einbauen des Kühlkörpers Setzen Sie den Kühlkörper in den Computer ein. Ziehen Sie die unverlierbaren Schrauben fest, um den Kühlkörper an der Systemplatine zu befestigen. Schließen Sie das Kühlkörperkabel an die Systemplatine an. Bauen Sie Folgendes ein: Abdeckung.
  • Seite 22: Einbauen Des Prozessors

    So entfernen Sie den Prozessor: ANMERKUNG: Die Prozessorabdeckung ist mit zwei Hebeln befestigt. Auf diesen sind Symbole zu sehen, die anzeigen, welcher Hebel zuerst geöffnet und welcher Hebel zuerst geschlossen werden muss. a) Drücken Sie auf den ersten Hebel, mit dem die Prozessorabdeckung befestigt ist, und lösen Sie in seitlich aus seiner Verriegelung.
  • Seite 23 a) Abdeckung b) Eingriffschalter c) PCI-Karte d) Festplatte e) Optisches Laufwerk Lösen Sie das Kabel der Systemplatine aus dem Riegel. Entfernen Sie die Schraube, mit der die Metallplatte am Systemlüfter befestigt ist. Drücken Sie auf die Riegel auf jeder Seite der Metallplatte, um diese zu lösen.
  • Seite 24 Heben Sie die Metallplatte aus dem Gehäuse. Entfernen Sie die Schrauben, mit denen der Laufwerkschacht befestigt ist.
  • Seite 25 Schieben Sie den Riegel nach außen, um das Luftleitblech zu lösen. Entfernen Sie das Luftleitblech aus dem Computer. 10. Trennen Sie die Systemlüfterkabel von der Systemplatine. 11. Entfernen Sie die Schrauben, mit denen die Systemlüfterbaugruppe am Gehäuse befestigt ist.
  • Seite 26 12. Heben Sie die Lüfterbaugruppe aus dem Gehäuse. 13. Hebeln Sie die Gummiösen von den Systemlüftern weg, um die Systemlüfter aus der Systemlüfterbaugruppe zu entfernen.
  • Seite 27: Einbauen Des Systemlüfters

    VORSICHT: Falls Sie dabei zuviel Kraft aufwenden, können die Gummiösen beschädigt werden. 14. Entfernen Sie die Systemlüfter aus der Systemlüfterbaugruppe. Einbauen des Systemlüfters Setzen Sie den Lüfter in die Lüfterbaugruppe und bringen Sie die Gummiösen an. Setzen Sie die Lüfterbaugruppe in das Gehäuse ein. Bringen Sie die Schrauben an, mit denen die Lüfterbaugruppe am Gehäuse befestigt wird.
  • Seite 28 Entfernen Sie die Leitblechabdeckung vom Computer. Entfernen Sie die Stromkabel. Entfernen Sie die Schrauben, mit denen die Netzteilkarte am Steckplatz befestigt ist.
  • Seite 29: Einbauen Der Netzteilkarte

    Entfernen Sie die Netzteilkarte aus dem Computer. Einbauen der Netzteilkarte Bauen Sie die Netzteilkarte in ihren Steckplatz ein. Ziehen Sie die Schrauben fest, um die Netzteilkarte in ihrem Steckplatz zu befestigen. Stecken Sie die Stromkabel wieder in ihre Steckplätze. Setzen Sie die Leitblechabdeckung in ihren Schlitz ein. Bringen Sie die Abdeckung an.
  • Seite 30: Einbauen Der Frontverkleidung

    Schwenken und ziehen Sie die Verkleidungsleiste vom Computer weg, um die Haken auf der gegenüberliegenden Seite der Verkleidung vom Gehäuse zu lösen. Einbauen der Frontverkleidung Setzen Sie die Haken entlang der Unterkante der Frontblende in die Steckplätze auf der Gehäusevorderseite. Drehen Sie die Verkleidung in Richtung Computer, um die Halteklammern der Frontverkleidung einrasten zu lassen.
  • Seite 31 Entfernen Sie das USB 3.0-Modul vom Gehäuse. Trennen Sie die Kabel, um die E/A-Leiste zu entriegeln.
  • Seite 32: Einbauen Der Vorderen Eingabe/Ausgabe (E/A)-Leiste

    Entfernen Sie die Schrauben, mit denen die vordere E/A-Leiste am Gehäuse befestigt ist. Entfernen Sie die vordere E/A-Leiste vom Gehäuse. Einbauen der vorderen Eingabe/Ausgabe (E/A)-Leiste Setzen Sie die vordere E/A-Leiste wieder in ihren Schlitz ein. Ziehen Sie die Schrauben fest, mit denen die vordere E/A-Leiste am Gehäuse befestigt wird. Bringen Sie die Kabel an der vorderen E/A-Leiste an.
  • Seite 33: Einbauen Des Lautsprechers

    Drücken Sie auf die Schnalle, heben Sie den Lautsprecher an und entfernen Sie ihn. Einbauen des Lautsprechers Bauen Sie das Lautsprecher ein und fixieren Sie die Schnalle. Schließen Sie das Lautsprecherkabel an die Systemplatine an. Bauen Sie die Abdeckung ein. Nach der Arbeit an Komponenten im Inneren des Computers .
  • Seite 34 Vordere Eingabe/Ausgabe-Leiste (E/A-Leiste) k) Lautsprecher Kühlkörper m) Kühlkörperlüfter n) Speichermodul(e) o) Prozessor Trennen Sie alle Kabel von der Systemplatine. Entfernen Sie die Schrauben, mit denen die Systemplatine am Gehäuse befestigt ist. Heben Sie die Systemplatine nach oben aus dem Gehäuse heraus und entfernen Sie sie aus dem Computer.
  • Seite 35: Einbauen Der Systemplatine

    Einbauen der Systemplatine Richten Sie die Systemplatine an den Schnittstellenanschlüssen auf der Gehäuserückseite aus und setzen Sie die Systemplatine in das Gehäuse ein. Befestigen Sie mithilfe der Schrauben die Systemplatine wieder am Gehäuse. Schließen Sie die Kabel an die Systemplatine an. Einbauen: a) Prozessor b) Speichermodul(e)
  • Seite 36 1. Steckplatz PCI 17. Anschluss für Systemlüfter 1 2. PCIe x16-Steckplatz (verkabelt als x4) 18. Externe Stromversorgung aktivieren 3. PCIe x16-Steckplatz 19. Anschluss für Festplattentemperatursensor 4. PCIe x1-Steckplatz 20. Anschluss für Systemlüfter 2 5. PCIe x16-Steckplatz (beschleunigter Grafik-Port) 21. Anschluss für Systemlüfter 3 6.
  • Seite 37: Kapitel 3: Zusätzliche Informationen

    Zusätzliche Informationen In diesem Abschnitt finden Sie Information zu zusätzlichen Merkmalen Ihres Computers. Richtlinien für das Speichermodul Um eine optimale Leistung des Computers zu gewährleisten, beachten Sie bei der Konfiguration des Systemspeichers die folgenden allgemeinen Richtlinien: • Speichermodule verschiedener Größen können gemischt eingesetzt werden (zum Beispiel 2 GB und 4 GB), aber alle belegten Kanäle müssen identisch konfiguriert sein.
  • Seite 39: Kapitel 4: System-Setup

    Verwaltung der Computersicherheit Startreihenfolge Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Startgerätreihenfolge umgehen und direkt ein bestimmtes Gerät (z.B.: optisches Laufwerk oder Festplatte) starten. Wenn das Dell-Logo während des Einschalt- Selbsttests (Power-on Self Test, POST) angezeigt wird, können Sie: •...
  • Seite 40: Optionen Des System-Setup-Programms

    Tabelle 1. Navigationstasten Tasten Navigation Pfeil nach oben Zurück zum vorherigen Feld Pfeil nach unten Vorwärts zum nächsten Feld <Eingabetaste> Ermöglicht die Eingabe eines Wertes im ausgewählten Feld (falls zutreffend) oder das Verfolgen des Links in dem Feld. Leertaste Öffnet oder schließt gegebenenfalls eine Dropdown-Liste. <Tabulatortaste>...
  • Seite 41 Option Beschreibung • CD/DVD/CD-RW Drive (CD/DVD/CD- RW-Laufwerk) • Onboard NIC (Integrierter NIC) Boot List Option Hiermit können Sie die Bootlistenoption ändern. • Legacy • UEFI Tabelle 3. System Configuration (Systemkonfiguration) Option Beschreibung Integrated NIC Ermöglicht die Konfiguration des integrierten Netzwerkcontrollers. Die Optionen sind: •...
  • Seite 42 Option Beschreibung • AHCI (Standardeinstellung) ANMERKUNG: Die SATA-Konfiguration unterstützt den RAID-Modus. USB Configuration Ermöglicht das Festlegen der USB- Konfiguration. Die Optionen sind: • Enable Boot Support (Startunterstützung aktivieren) • Front USB Ports (Vordere USB- Anschlüsse) • Rear USB Ports (Rückseitige USB- Anschlüsse) •...
  • Seite 43 Tabelle 4. Leistung Option Beschreibung Multi Core Support Dieses Feld gibt an, ob ein Kern oder alle Kerne des Prozessors aktiviert sind. Die Leistung einiger Anwendungen verbessert sich durch weitere Kerne. Diese Option ist standardmäßig aktiviert. Ermöglicht das Aktivieren oder Deaktivieren der Multi Core- Unterstützung für den Prozessor.
  • Seite 44 Tabelle 6. Sicherheit Option Beschreibung Intel TXT (LT-SX) Diese Option ist standardmäßig deaktiviert. Configuration Admin Password Ermöglicht das Einrichten, Ändern oder Löschen des Administrator (Admin)- Kennworts. ANMERKUNG: Vor dem Einrichten des Systemkennworts müssen Sie das Administratorkennwort festlegen. ANMERKUNG: Erfolgreiche Kennwortänderungen werden sofort wirksam. ANMERKUNG: Durch Löschen des Administratorkennworts wird auch das Systemkennwort automatisch gelöscht.
  • Seite 45 Option Beschreibung Chassis Intrusion Diese Option ist standardmäßig deaktiviert. Admin Setup Lockout Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. Die Standardeinstellung ist: Disabled (Deaktiviert) Tabelle 7. Energieverwaltung Option Beschreibung AC Recovery Legt fest, wie der Computer nach einem Stromausfall reagiert, wenn er anschließend wieder mit Strom versorgt wird.
  • Seite 46: Aktualisieren Des Bios

    Computer an das Stromnetz angeschlossen ist. Starten Sie den Computer neu. Rufen Sie die Website support.dell.com/support/downloads auf. Wenn Sie die Service-Tag-Nummer oder den Express-Servicecode Ihres Computers vorliegen haben: ANMERKUNG: Bei Desktop-PCs befindet sich das Etikett mit der Service-Tag-Nummer auf der Vorderseite des Computers.
  • Seite 47: System- Und Setup-Kennwort

    Wählen Sie im Fenster Please select your download method below (Wählen Sie unten die Download-Methode) die bevorzugte Download-Methode aus; Klicken Sie auf Download Now (Jetzt herunterladen). Das Fenster File Download (Dateidownload) wird angezeigt. Klicken Sie auf Save (Speichern), um die Datei auf Ihrem Computer zu speichern. Klicken Sie auf Run (Ausführen), um die aktualisierten BIOS-Einstellungen auf Ihrem Computer zu speichern.
  • Seite 48: Löschen Oder Ändern Eines Vorhandenen System- Und/Oder Setup-Kennworts

    Geben Sie das Systemkennwort ein, das Sie zuvor eingegeben haben, und klicken Sie auf OK. Wählen Sie die Option Setup Password (Setup-Kennwort) aus, geben Sie Ihr Systemkennwort ein und drücken Sie die <Eingabetaste> oder die <Tabulatortaste>. In einer Meldung werden Sie aufgefordert, das Setup-Kennwort erneut einzugeben. Geben Sie das Setup-Kennwort ein, das Sie zuvor eingegeben haben, und klicken Sie auf OK.
  • Seite 49 Bringen Sie die Abdeckung an. ANMERKUNG: Wenn Sie ein neues System- bzw. Setup-Kennwort festlegen, während der PSWD-Jumper installiert ist, deaktiviert das System beim nächsten Start die neuen Kennwörter. Schließen Sie den Computer an eine Steckdose an und schalten Sie den Computer ein. Schalten Sie den Computer aus und trennen Sie das Stromkabel von der elektrischen Steckdose.
  • Seite 51: Kapitel 5: Diagnostics (Diagnose)

    Diagnostics (Diagnose) Führen Sie bei Problemen mit dem Computer die ePSA-Diagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Diagnose ist es, die Hardware des Computers ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen. Wenn Sie ein Problem nicht selbst beheben können, können Service- und Supportmitarbeiter die Diagnoseergebnisse zur Lösung des Problems verwenden.
  • Seite 53: Kapitel 6: Problembehandlung Für Ihren Computer

    Problembehandlung für Ihren Computer Sie können Computerprobleme während des Betriebs mithilfe von Anzeigen wie Diagnoseanzeigen, Signaltoncodes und Fehlermeldungen beheben. Diagnose-LEDs ANMERKUNG: Die Diagnose-LEDs dienen ausschließlich dazu, den Fortschritt bei der POST-Routine anzuzeigen. Diese LEDs zeigen nicht das Problem an, das zum Stoppen der POST-Routine geführt hat. Die Diagnose-LEDs befinden sich neben dem Betriebsschalter an der Gehäusevorderseite.
  • Seite 54 ein Modul erneut. Starten Sie anschließend den Computer neu. Wenn der Computer normal startet, installieren Sie weitere Speichermodule (jeweils eines bei jedem Test), bis Sie ein fehlerhaftes Modul gefunden oder alle Module ohne Fehler installiert haben. Wenn Sie nur ein Speichermodul installiert haben, versuchen Sie, es an einem anderen DIMM-...
  • Seite 55 Stromversorgungsanschluss nicht • Schließen Sie den 2x2- korrekt installiert. Stromversorgungsanschluss vom Netzteil erneut an. Speichermodule werden erkannt, es • Stellen Sie sicher, dass keine ist jedoch ein Speicherkonfigurations- besonderen Anforderungen hinsichtlich der Anordnung oder Kompatibilitätsfehler der Speichermodule/- aufgetreten. anschlüsse bestehen. •...
  • Seite 56: Fehlermeldungen

    angezeigt wird (etwa mit dem Diskettenlaufwerk oder der Festplatte), überprüfen Sie das Gerät auf korrekte Funktion. • Wenn das Betriebssystem versucht, von einem Gerät zu starten (etwa vom Diskettenlaufwerk oder einem optischen Laufwerk), überprüfen Sie im System- Setup, ob die Startreihenfolge für die auf dem Computer installierten Geräte richtig ist.
  • Seite 57 Technischen Support von Dell, um sich über ein Upgrade auf eine höhere Wattleistung zu informieren.) Dell Reliable Memory Technology (RMT) has discovered and isolated errors in system memory. You may continue to work. Memory module replacement is recommended. Please refer to the RMT Event log screen in BIOS setup for specific DIMM information.
  • Seite 59: Kapitel 7: Technische Daten

    Chipsatz Intel C600-Chipsatz BIOS-Chip (NVRAM) 8 MB + 4 MB Serial Flash EEPROM Tabelle 16. Speicher Funktion Technische Daten Speichermodulanschluss T3600 4 DIMM-Steckplätze T5600 8 DIMM-Steckplätze T7600 16 DIMM-Steckplätze Speichermodulgröße T3600/T5600 1 GB, 2 GB, 4 GB, 8 GB und 16 GB...
  • Seite 60 Funktion Technische Daten Speicher (Minimum) T3600 2 GB T5600 / T7600 4 GB Speicher (Maximum) T3600 64 GB T5600 128 GB T7600 512 GB Tabelle 17. Video Funktion Technische Daten Separat (PCIe 3.0/2.0 x16) T3600 bis zu 2 Full-Height, Full-Length (maximal 300 W)
  • Seite 61 SATA – 1,5 GBit/s und 3,0 GBit/s USB – 1,2 MBit/s Lowspeed, 12 MBit/s Fullspeed, 480 MBit/s Highspeed, 5 GBit/s Superspeed Tabelle 21. Laufwerke Funktion Technische Daten T3600 /T5600 Extern zugänglich: Schächte für optische Slimline- einer SATA-Laufwerke 5,25-Zoll-Laufwerkschächte einer; Unterstützung für ein 5,25-Zoll-SATA-Gerät, einen...
  • Seite 62 Funktion Technische Daten T3600 / T5600 / T7600 • Frontblende – dreimal USB 2.0 und einmal USB 3.0 • Rückseite – fünfmal USB 2.0 und einmal USB 3.0 • intern – dreimal USB 2.0 Video Videokartenabhängig • DVI-Anschluss • DisplayPort •...
  • Seite 63 A-Buchse, ein 2x5-Dual-Port-Anschluss Elemente an der Frontblende ein 2x14-poliger Anschluss Audio-HDA auf der Vorderseite ein 2x5-poliger Anschluss Rückseite der Festplatte: SATA T3600 vier 7-polige SAS/SATA-Anschlüsse T5600 ein 36-poliger Mini-SAS-Anschluss, vier 7-polige SAS/SATA- Anschlüsse T7600 zwei 36-polige Mini-SAS-Anschlüsse Power (Stromversorgung)
  • Seite 64 Technische Daten Knopfzellenbatterie 3-V-Lithium-Knopfzelle (CR2032) Spannung 100 bis 240 VAC Wattleistung T3600 635/425 W (Eingangsspannung 100 VAC – 240 VAC) T5600 825/635 W (Eingangsspannung 100 VAC – 240 VAC) T7600 1000 W (Eingangsspannung 100 VAC – 107 VAC) 1300 W (Eingangsspannung 181 VAC – 240 VAC) 1100 W (Eingangsspannung 108 VAC –...
  • Seite 65 Tabelle 27. Umgebungsbedingungen Funktion Technische Daten Temperatur Während des Betriebs 10 °C bis 35 °C (50 °F bis 95 °F) Lagerung –40 °C bis 65 °C (–40° F bis 149 °F) Relative Luftfeuchtigkeit (max.) 20 % bis 80 % (nicht kondensierend) Zulässige Erschütterung: Während des Betriebs 5 Hz bis 350 Hz bei 0,0002 G²/Hz...
  • Seite 67: Kapitel 8: Kontaktaufnahme Mit Dell

    Besuchen Sie support.dell.com. Wählen Sie Ihre Supportkategorie. Wenn Sie kein US-Kunde sind, wählen Sie unten auf support.dell.com ihren Ländercode aus oder wählen Sie All (Alle), um weitere Auswahlmöglichkeiten anzuzeigen. Klicken Sie je nach Bedarf auf den entsprechenden Service- oder Support-Link.
