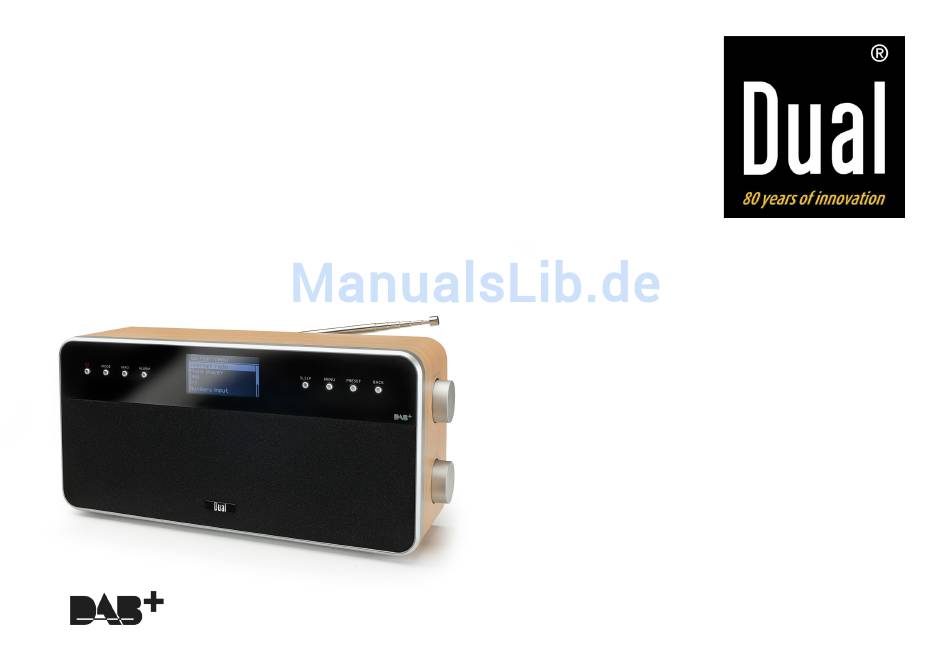

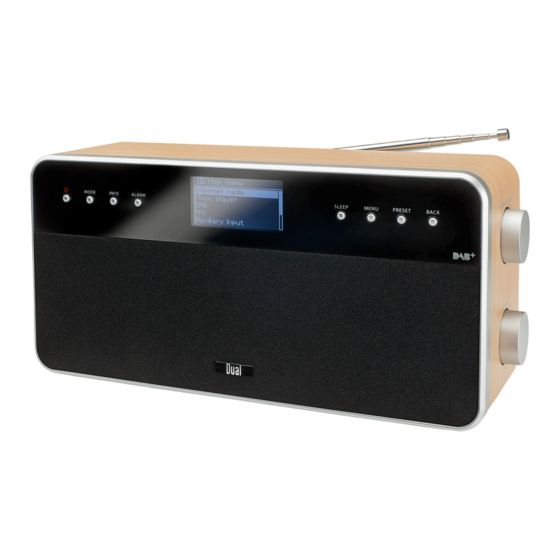

- Seite 1 Radiostation IR 6 V1_08-12 Radiostation IR 6 Digitales Internet- DAB+, UKW-Radio Bedienungsanleitung...
-
Seite 2: Das Vorwort
Das Vorwort Die Gestaltungsmerkmale dieser Be- dienungsanleitung Diese Bedienungsanleitung hilft Ihnen beim bestimmungsgemäßen und Verschiedene Elemente der Bedienungsanleitung sind sicheren mit festgelegten Gestaltungsmerkmalen versehen. So Gebrauch Ihres Radios, im folgenden Anlage oder Gerät können sie leicht feststellen, ob es sich um genannt. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Die DAB-Funktion ............26 Was ist DAB+ ................26 Sicherheit und Aufstellen des Geräts ......4 Wie Sie das Gerät im DAB-Modus bedienen.... 27 Sicherheit .................. 4 Wie Sie einen Suchlauf bei DAB durchführen......27 Die Beschreibung des Geräts ........... 7 Wie Sie DAB-Sender speichern ..........28 Der Lieferumfang .............. -
Seite 4: Sicherheit Und Aufstellen Des Geräts
Sicherheit und Aufstellen des Geräts Sicherheit und Aufstellen des Um Feuergefahr und die Gefahr eines elektrischen Schlages zu vermeiden, setzen Sie das Gerät weder Geräts Regen noch sonstiger Feuchtigkeit aus. Nehmen Sie das Gerät nicht in der Nähe von Lesen Sie bitte alle Sicherheitshinweise sorgfältig durch Badewannen, Swimmingpools oder spritzendem und bewahren Sie diese für spätere Fragen auf. -
Seite 5: Aufstellen Des Geräts
Sicherheit und Aufstellen des Geräts Aufstellen des Geräts Lassen Sie Kinder niemals unbeaufsichtigt dieses Gerät benutzen. Stellen Sie das Gerät auf einen festen, sicheren und Die Anschlusskontakte auf der Geräterückseite nicht horizontalen Untergrund. Sorgen Sie für gute Belüf- mit metallischen Gegenständen oder den Fingern tung. -
Seite 6: Bestimmungsgemäßer Gebrauch
Sicherheit und Aufstellen des Geräts Beachten Sie, dass die Gerätefüße u.U. farbige Ab- Wenn das Gerät längere Zeit nicht benutzt wird, z.B. drücke auf bestimmten Möbeloberflächen hinterlas- vor Antritt einer längeren Reise, ziehen Sie den sen könnten. Verwenden Sie einen Schutz zwischen Netzstecker. -
Seite 7: Die Beschreibung Des Geräts
Sicherheit und Aufstellen des Geräts Die Beschreibung des Geräts Mit dem digitalen DAB-Radio steht ein neues digita- les Format zur Verfügung, durch welches man kri- Der Lieferumfang stallklaren Sound ohne Rauschen und Knistern hö- ren kann. Das Radio empfängt auf den Frequenzen UKW Bitte stellen Sie sicher, dass alle nachfolgend aufgeführ- 87,5–108 MHz (analog) und DAB 174–240 MHz (di- ten Zubehörteile vorhanden sind:... -
Seite 8: Wlan-Systemvoraussetzungen
Sicherheit und Aufstellen des Geräts WLAN-Systemvoraussetzungen Hinweis: Das Gerät arbeitet normalerweise in einem Radius von Sie benötigen einen Zugang zu einem DSL-Anschluss, ca. 30 Metern um den WLAN-Zugangspunkt. Die Reich- durch den zusätzliche Kosten entstehen. Es muss z.B. weite ist sehr stark von den örtlichen Bedingungen ab- im Router (oder Access Point) die Netzwerkeinstellun- hängig. -
Seite 9: Geräteübersicht
Geräteübersicht Geräteübersicht Bedienelemente... - Seite 10 Geräteübersicht Einschalten, Ausschalten des Geräts –VOLUME+ Lautstärkeregler nach rechts +: lauter, MODE Quelle einstellen: nach links –: leiser Internet Radio, Music-Player, DAB+, FM Radio (UKW), AUX IN DAB+/UKW-Teleskopantenne WLAN-Antenne INFO Informationen einblenden Kopfhöreranschluss ALARM Wecker einstellen 3,5 mm Klinkenstecker Display Anschluss externe Quelle, SLEEP SLEEP-Funktion aktivieren...
-
Seite 11: Wie Sie Das Gerät Zum Betrieb Vorbereiten
Wie Sie das Gerät zum Betrieb vorbereiten Wie Sie das Gerät zum Betrieb Die beim Betrieb entstehende Wärme muss durch aus- reichende Luftzirkulation abgeführt werden. Deshalb darf vorbereiten das Gerät nicht abgedeckt oder in einem geschlossenen Schrank untergebracht werden. Sorgen Sie für einen Schließen Sie das Gerät mit dem mitgelieferten Stecker- Freiraum von mindestens 10 cm um das Gerät. -
Seite 12: Wie Sie Eine Externe Tonquelle Anschließen
Wie Sie das Gerät zum Betrieb vorbereiten Ziehen Sie die Antenne zunächst voll aus, drehen Verwenden Sie nur Kopfhörer mit 3,5 Millimeter Klin- Sie die Antenne auch in verschiedene Richtungen. kenstecker. Ggf. die Antenne wieder etwas einschieben. Stecken Sie den Stecker des Kopfhörers in die Bei schlechtem Wetter kann der DAB-Empfang nur Kopfhörer-Buchse 13 des Geräts. -
Seite 13: Wie Sie Das Wlan Einrichten
Wie Sie das Gerät zum Betrieb vorbereiten Wie Sie das WLAN einrichten Falls Sie kein Update wählen, geben Sie die Uhrzeit und das Datum manuell ein. Dazu SCROLL/SELECT Nach dem erstmaligen Einschalten erscheint der Ein- 10 drehen/drücken. richtungsassistent. Führen Sie die Grundeinstellung ... -
Seite 14: Geschützte Netzwerke
Wie Sie das Gerät zum Betrieb vorbereiten Das WLAN sollte die SSID (siehe Kasten) aussenden. Sie können im Untermenü einen [Rescan] – neuen Such- In manchen Fällen findet das lauf durchführen oder das Netzwerk über [Manuelle Kon- Gerät mehrere WLANs. fig.] manuell einrichten. -
Seite 15: Wps-Verbindung
Wie Sie das Gerät zum Betrieb vorbereiten WPS-Verbindung Um eine Falscheingabe zu löschen, markieren Sie BKSP und drücken Sie SCROLL/SELECT 10. Hinweis: Unterstützt Ihr Router WPS (WiFi Protected Markieren Sie CANCEL und bestätigen Sie mit Setup), können Sie die WLAN-Verbindung auf Knopf- SCROLL/SELECT 10, um zur SSID-Liste zurückzu- druck herstellen. -
Seite 16: Wie Sie Allgemeine Geräte-Funktionen Bedienen
Wie Sie allgemeine Geräte-Funktionen bedienen Wie Sie allgemeine Geräte- Wie Sie die Quelle einstellen Funktionen bedienen Drücken Sie die Taste MODE 2 wiederholt, um zu Internetradio, siehe S. 18. Wie Sie das Gerät einschalten Mediaplayer, siehe S. 21, Drücken Sie die Taste 1, das Gerät wird einge- DAB+ Digitalradio, siehe S. -
Seite 17: Wie Sie Im Menü Navigieren
Wie Sie im Menü navigieren Wie Sie im Menü navigieren Menü-Übersicht Drücken Sie die Taste MENU 7. Drücken Sie die Taste MENU 7. Wählen Sie mit SCROLL/SELECT 10 Hauptmenü >. Das Menü des aktuellen Wiedergabe-Modus (Internet Bestätigen Sie mit SCROLL/SELECT 10. Das Radio, Music Player, DAB, UKW, AUX) wird geöffnet. -
Seite 18: Wie Sie Das Internet-Radio Bedienen
Wie Sie das Internet-Radio bedienen Wie Sie das Internet-Radio bedienen Meine hinzu- Internet-Sender, die nicht bei wifiradio- gefügten: frontier registriert sind. *) Überblick Menü Internet Radio Sie können bei wifiradio-frontier.com Sender manuell eintragen, die dort noch nicht aufgeführt Drücken Sie im Modus Internet-Radio die Taste sind. -
Seite 19: Wie Sie Einen Sender Auswählen
Wie Sie das Internet-Radio bedienen Wie Sie einen Sender auswählen Nach erfolgter Anmeldung können Sie sich einlog- gen und bequem von Ihrem PC aus Ihr neues Gerät registrieren. Drücken Sie MODE 2 ggf. wiederholt, um zum Konfigurieren Sie bequem über das Internet am PC Internet Radio Mode zu z.B. -
Seite 20: Podcasts Hören
Wie Sie das Internet-Radio bedienen Weitere Bedienung Hinweis: Besitzt der Sender auch Podcasts, öffnet sich eine weite- Taste Funktion re Auswahl. Wählen Sie entweder den Sender oder Pod- BACK schaltet zur letzen Funktion zurück casts. SCROLL drehen: Öffnet letztes Menü Podcasts hören SELECT Podcasts bieten Ihnen die Möglichkeit auf Wunsch eine... -
Seite 21: Wie Sie Den Mediaplayer Bedienen
Wie Sie den Mediaplayer bedienen Wie Sie den Mediaplayer bedienen In der Regel wird das Gerät vom PC automatisch er- kannt, folgendes Fenster öffnet sich: Im Mediaplayer können Sie Musik z.B. von einem im Netzwerk freigegebenen, sogenannten UPnP-Server wiedergeben. Das Internetradio kann die Musikstücke Ihres PC spie- len, die Sie z.B. -
Seite 22: Überblick Menü Mediaplayer
Wie Sie den Mediaplayer bedienen Aktivieren Sie die Checkbox „Freigabe von Medien“ an und klicken Sie auf „IR 6“. Klicken Sie dann auf „Zulassen“ und „Übernehmen“. Falls die automatische Erkennung nicht funktioniert, öffnen Sie den Mediaplayer. Klicken Sie auf „Medienbibliothek“ und „Medienfrei- gabe“. -
Seite 23: Zugriff Auf Gemeinsame Medien
Wie Sie den Mediaplayer bedienen Zugriff auf Gemeinsame Medien In den Verzeichnissen navigieren Taste Funktion Wenn Sie mit dem WLAN Netz verbunden sind: Drücken Sie MODE 2 wiederholt, bis Mediaplayer BACK schaltet im Verzeichnis eine Ebene höher erscheint. SCROLL Drücken: Öffnet das Verzeichnis, ... -
Seite 24: Digital Media Receiver: Push
Digital Media Receiver: Push Digital Media Receiver: Push Medienstreaming aktivieren Starten Sie den Windows Media Player Sie können mit dem Windows Media Player auf dem PC gespeicherte Audiodateien auf das Gerät im „Push- Öffnen Sie das Menü „Streamen“ und wählen Sie Modus“... -
Seite 25: Audiodateien Abspielen
Digital Media Receiver: Push Audiodateien abspielen Wählen Sie einen Titel aus und öffnen Sie durch einen Klick mit der rechten Maustaste das Options- menü. Unter „Wiedergeben auf“ kann das Gerät nun aus- gewählt werden. Das Abspielfenster öffnet sich:... -
Seite 26: Die Dab-Funktion
Die DAB-Funktion Die DAB-Funktion Datenstroms, ohne einen wahrnehmbaren Klangunter- schied für den Hörer (HE AAC v2 - Verfahren als ergän- Was ist DAB+ zendes Kodierungsverfahren für DAB+). DAB+ ist ein neues digitales Format, durch welches Sie Audio Stream kristallklaren Sound ohne Rauschen hören können. Audiostreams sind bei Digital Radio kontinuierliche Daten- Anders als bei herkömmlichen Analogradiosendern werden ströme, die MPEG 1 Audio Layer 2 bzw. -
Seite 27: Wie Sie Das Gerät Im Dab-Modus Bedienen
Wie Sie das Gerät im DAB-Modus bedienen Wie Sie das Gerät im DAB- Hinweis: Das Radio kehrt ca. 10 Sekunden nachdem keine Taste Modus bedienen gedrückt wurde automatisch zum vorigen Sender zurück. Wird keine Station gefunden, prüfen Sie die Teleskopan- Wie Sie einen Suchlauf bei DAB tenne, ziehen Sie diese auf volle Länge aus. -
Seite 28: Wie Sie Dab-Sender Speichern
Wie Sie das Gerät im DAB-Modus bedienen Wie Sie DAB-Sender speichern Löschen einer Programmplatz-Speicherung Der Programm-Speicher kann bis zu 10 Stationen im Neuen Sender auf die jeweilige PRESET-Taste spei- DAB-Bereich speichern. chern. Hinweis: Wie Sie die Dynamik-Kompression Die gespeicherten Sender bleiben auch bei Stromausfall DRC einstellen erhalten. -
Seite 29: Dab: Inaktive Stationen Löschen
Wie Sie das Gerät im DAB-Modus bedienen DAB: Inaktive Stationen löschen Sender sortieren Sie können nicht mehr sendende Stationen aus der Sta- Sie können bei Senderreihenfolge wählen, wie die ein- tionsliste entfernen. zelnen Sender sortiert werden sollen: Alphanumerisch Drücken Sie die Taste MENU 7 und wählen Sie Gültig durch Drehen von SCROLL / SELECT 10 >... -
Seite 30: Wie Sie Das Ukw-Radio Bedienen
Wie Sie das UKW-Radio bedienen Wie Sie das UKW-Radio bedienen Hinweis: Im Menü können Sie die Empfindlichkeit für den Sender- Schalten Sie mit der Taste MODE 2 zu UKW. Dazu suchlauf einstellen. Taste ggf. wiederholt drücken. Die jeweilige Senderfrequenz wird im Display dargestellt. ... -
Seite 31: Sender Speichern (Preset)
Wie Sie das UKW-Radio bedienen Sender speichern (PRESET) Überblick Menü FM Den gewünschten Sender einstellen. Untermenü Einstellung PRESET-Taste 8 lang drücken. „Sender speichern“ Suchlauf Ein- Nur kräftige Sender: erscheint. stellung Ja - nur starke Sender werden gefunden Mit Drehen von SCROLL / SELECT 10 Programm- Nein: auch schwächere Sender werden platz 1 –... -
Seite 32: Wie Sie Uhrzeit Und Weckzeit Einstellen
Wie Sie Uhrzeit und Weckzeit einstellen Wie Sie Uhrzeit und Weckzeit Hinweis: Nachdem Sie einen DAB-Sender eingestellt haben, wird einstellen somit das Datum und die Uhrzeit automatisch aktuali- siert. Hinweis: Sie können die Zeitanzeige im Zeit-Menü ändern. Überprüfen Sie nach der Wie Sie die Weckzeit einstellen Inbetriebnahme und der erstmaligen Nutzung des... -
Seite 33: Wecker Nach Alarm Ausschalten
Wie Sie Uhrzeit und Weckzeit einstellen Hinweis: Status Aus, Täglich, Bei Stromausfall oder falls versehentlich der Netzstecker Einmal, gezogen wurde, funktioniert der Wecker nicht. am Wochenende oder Überprüfen Sie die Uhrzeit. an den Werktagen (Haben Sie Einmal gewählt, können Sie Wecker nach Alarm ausschalten das Datum einstellen, an dem Sie ge- weckt werden möchten) -
Seite 34: Wie Sie Die Sleep-Funktion Benutzen
Wie Sie Uhrzeit und Weckzeit einstellen Wie Sie die SLEEP-Funktion benutzen Sie können den Zeitraum in 15-Minuten-Schritten einstel- len, nach dem sich das Gerät von 0 – 60 Minuten in jeder Betriebsart in Standby schaltet. Drücken Sie die Taste SLEEP 6 wiederholt. ... -
Seite 35: Die Systemeinstellungen Wählen
Die Systemeinstellungen wählen Die Systemeinstellungen wählen Untermenü Bedeutung Einrichtungsass. Siehe S. 13 Wählen Sie System Einstellungen > und drücken Info Software-Version, Radio ID Sie SCROLL / SELECT 10. Navigieren Sie mit SCROLL / SELECT 10 im Unter- Zeiteinstellung menü... -
Seite 36: Übersicht Menü Internet Einst
Die Systemeinstellungen wählen Übersicht Menü Internet Einst. Manuelle Einstellungen Wählen Sie das Untermenü mit SCROLL / SELECT 10 Benutzen Sie die diese Option, um die Netzwerkeinstel- und öffnen Sie den gewünschten Eintrag mit SCROLL / lungen von Hand zu konfigurieren. SELECT 10. -
Seite 37: Werkseinstellung
Wie Sie die Displayanzeigen aufrufen Wie Sie die Displayanzeigen auf- Werkseinstellung rufen Führen Sie für eine komplette Löschung des Gerätespei- chers einen RESET durch. Die Werkseinstellungen wer- Durch Drücken der Taste INFO 3 können Sie z.B. fol- den wieder hergestellt. gende Informationen einblenden: Die Werkseinstellung wird über System Einstellungen >... -
Seite 38: Wie Sie Das Gerät Reinigen
Wie Sie das Gerät reinigen Wie Sie das Gerät reinigen Stromschlag! Um die Gefahr eines elektrischen Schlags zu vermeiden, dürfen Sie das Gerät nicht mit einem nassen Tuch oder unter fließendem Wasser reinigen. Vor dem Reinigen Netzstecker ziehen. ACHTUNG! Sie dürfen keine Scheuerschwämme, Scheuerpulver und Lösungsmittel wie Alkohol oder Benzin verwenden. -
Seite 39: Wie Sie Fehler Beseitigen
Wie Sie Fehler beseitigen Wie Sie Fehler beseitigen Mögliche Ursache/Abhilfe Bei W-LAN mit Verschlüsselung: Wenn das Gerät nicht wie vorgesehen funktioniert, über- Prüfen Sie bitte, ob Sie den korrekten Zugangscode prüfen Sie es anhand der folgenden Tabellen. (WEP/WPA key) eingegeben haben. Wenn, nachdem Sie das Wenn Sie die Störung auch nach den beschriebenen Gerät eingeschaltet haben und nach der Netzwerksuche die Überprüfungen nicht beheben können, nehmen Sie bitte... -
Seite 40: Probleme Mit Dem Radio
Wie Sie Fehler beseitigen Probleme mit dem Radio Probleme mit dem Gerät Symptom Mögliche Ursache/Abhilfe Symptom Mögliche Ursache/Abhilfe Es wird kein Radio- Das Gerät befindet sich nicht im Radio- Gerät lässt sich nicht Das Gerät wird nicht mit Strom versorgt. sender empfangen. -
Seite 41: Technische Daten
Technische Daten Technische Daten Abmessungen Gerät Technische Änderungen und Irrtümer vorbehalten. (Breite x Höhe x Tiefe) 280 mm x 135 mm x 90 mm Die Abmessungen sind ungefähre Werte. Gewicht: ca. 1,4 kg Spannungsversorgung: Eingang 110 - 240 V~, 50/60 Hz, 0,35 A Netzteil: Ausgang: DC 9 V... -
Seite 42: Wie Sie Den Hersteller Erreichen
Entsorgung können wertvolle Rohstoffe wieder gewonnen werden. Erkundigen Sie sich in Ihrer Stadt- D-86899 Landsberg oder Gemeindeverwaltung nach Möglichkeiten einer www.dual.de umwelt- und sachgerechten Entsorgung des Gerätes. Dieses Gerät ist entsprechend der Richtlinie 2002/96/EG Entsorgungshinweise über Elektro- und Elektronik-Altgeräte (WEEE) gekenn- zeichnet.
