Kurzanleitung

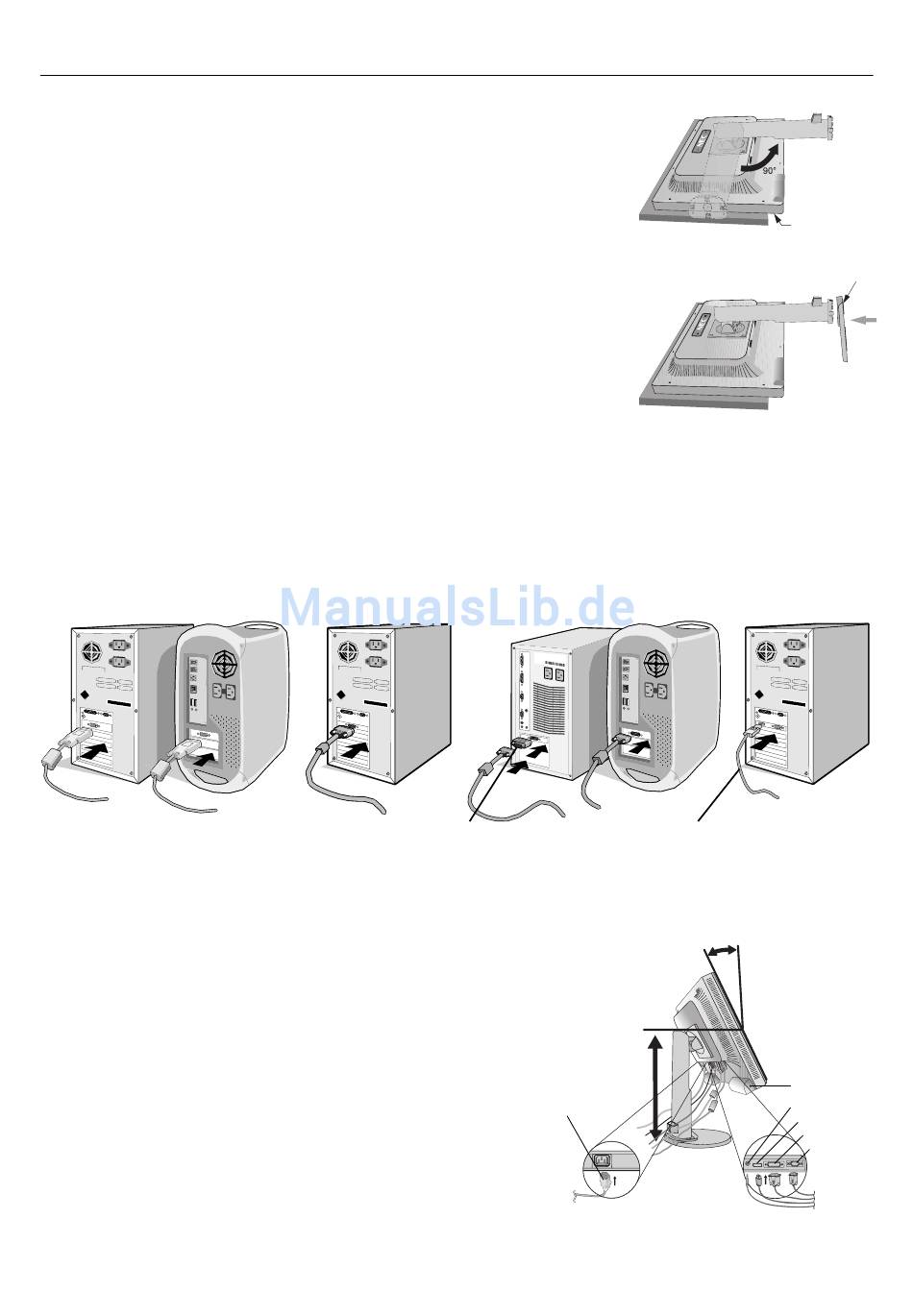

So befestigen Sie den Standfuß am Fuß des LCD-Monitors:
1. Legen Sie den Monitor mit der Vorderseite nach unten auf eine glatte Oberfl äche (Abbildung 1).
HINWEIS: Legen Sie den Monitor vorsichtig mit dem Display nach unten ab, um die
Bedienelemente auf der Vorderseite nicht zu beschädigen.
2. Drehen Sie den Fuß um 90 Grad, wie in Abbildung 1 dargestellt.
HINWEIS: Ziehen Sie den Monitorfuß vorsichtig heraus.
3. Befestigen Sie den Standfuß am Monitor, und ziehen Sie die Schraube an der
Unterseite des Standfußes ordnungsgemäß fest (Abbildung 2).
HINWEIS: Führen Sie diesen Vorgang in umgekehrter Reiehenfolge aus, wenn Sie
den Monitor wieder verpacken möchten.
Gehen Sie folgendermaßen vor, um den LCD-Monitor an Ihr System anzuschließen:
HINWEIS: Bitte denken Sie daran, vor der Installation die „Einsatzempfehlungen" (Seite 3)
zu lesen.
1. Schalten Sie Ihren Computer aus.
2. Für einen PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-Kabel
mit dem Anschluss der Grafi kkarte in Ihrem System (Abbildung A.1). Ziehen Sie die
Schrauben fest.
Für PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stifte) des DVI-Signalkabels mit dem
Anschluss in Ihrem System (Abbildung A.2).
Für Mac: Schließen Sie einen Macintosh-Kabeladapter (nicht mitgeliefert) an den Computer an und verbinden Sie dann das
Mini-D-SUB-Kabel (15 Stifte) mit dem Macintosh-Kabeladapter (Abbildung A.3).
HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.
Für PC mit DisplayPort-Ausgang: Verbinden Sie das DisplayPort-Kabel mit dem Anschluss der Grafi kkarte in Ihrem
System (Abbildung A.4).
Abbildung A.1
HINWEIS: 1. Bitte verwenden Sie ein DisplayPort-Kabel mit DisplayPort Logo.
2. Halten Sie beim Trennen des DisplayPort-Kabels die obere Taste gedrückt, um die Sperre zu lösen.
3. Fassen Sie den LCD-Bildschirm auf beiden Seiten an, neigen Sie ihn in einem Winkel von
20 Grad und heben Sie ihn in die höchste Position.
4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen auf der Rückseite des
Monitors (Abbildung B.1). Schließen Sie den Kopfhörer (nicht mitgeliefert) an die
entsprechende Buchse links am Monitor an (Abbildung B.1).
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern,
Beschädigungen von Komponenten des LCD-Moduls und
einer Verkürzung der Lebensdauer des Moduls führen.
Macintosh-
Abbildung A.2
Kabeladapter
(nicht mitgeliefert)
Deutsch-6
Abbildung 1
Abbildung 2
DisplayPort-
Abbildung A.3
Kabel (nicht
mitgeliefert)
20° Neigung
Höchste
Fußposition
Netzkabel
Abbildung B.1
Bedienelemente
Schraube
Abbildung A.4
Kopfhörer
Audioeingang
DisplayPort
DVI
D-Sub
