Anschließen der Lautsprecher
2 Anschließen der Lautsprecher
Schließen Sie alle in Ihrem Raum aufgestellten
Lautsprecher am Gerät an. Hier finden Sie
Anschlussbeispiele für 7.1+2-, 7.1- und 6.1-Kanal-
Lautsprecheranordnungen. Wenn Sie eine andere
Lautsprecheranordnung wählen, schließen Sie die
Lautsprecher genau wie beim 6.1-Kanal-System an.
Vorsicht
• Trennen Sie das Netzkabel dieses Geräts von der
Netzspannungsversorgung und schalten Sie den Subwoofer
aus, bevor Sie die Lautsprecher anschließen.
• Achten Sie darauf, dass die Leitungsadern des
Lautsprecherkabels nichts berühren und nicht mit den
Metallflächen am Gerät in Kontakt kommen. Dadurch könnten
das Gerät oder die Lautsprecher beschädigt werden. Im Fall
eines Kurzschlusses der Lautsprecherkabel wird die Meldung
„CHECK SP WIRES" auf dem Frontblende-Display angezeigt,
wenn das Gerät einschaltet wird.
Für die Verbindungen erforderliche Kabel
(im Handel erhältlich)
Lautsprecherkabel (x Anzahl der Lautsprecher)
+ +
– –
Audio-Cinchkabel (2 zum Anschließen von 2 Subwoofern)
3 4 5 6 7 8 9 10

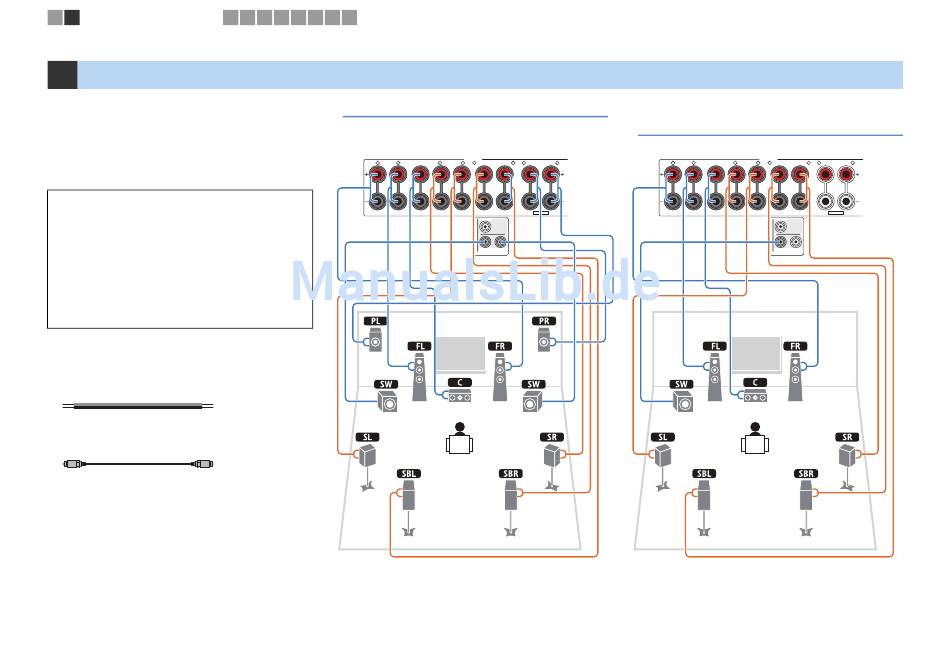

7.1+2-Kanal-System
Dieses Gerät (Rückseite)
R FRONT L
SPEAKERS
CENTER R SURROUND L R SURROUND BACK/ BI–AMP L R ZONE 2/PRESENCE L
SINGLE
EXTRA SP
CENTER
1 SUBWOOFER 2
7.1-Kanal-System (unter Verwendung
hinterer Surround-Lautsprecher)
Dieses Gerät (Rückseite)
SPEAKERS
R FRONT L CENTER R SURROUND L R SURROUND BACK/ BI–AMP L
SINGLE
CENTER
1 SUBWOOFER 2
R ZONE 2/PRESENCE L
EXTRA SP
