Dunstabzugshaube montieren
Achtung!
Stellen Sie sicher, dass beim Bohren der Löcher keine
Leitungen beschädigt werden.
Wichtig!
Unbedingt die Gebrauchsanleitung Ihres Gasherds be-
achten! Wird ein größerer Abstand als 65 cm vorge-
schrieben, muss dieser berücksichtigt werden.
Damit die Dunstabzugshaube in die Wandhalterung
eingehängt werden kann, muss das Halteblech
Kaminblende mindestens 2 cm oberhalb der Wandhal-
5
terung
an der Wand befestigt werden.

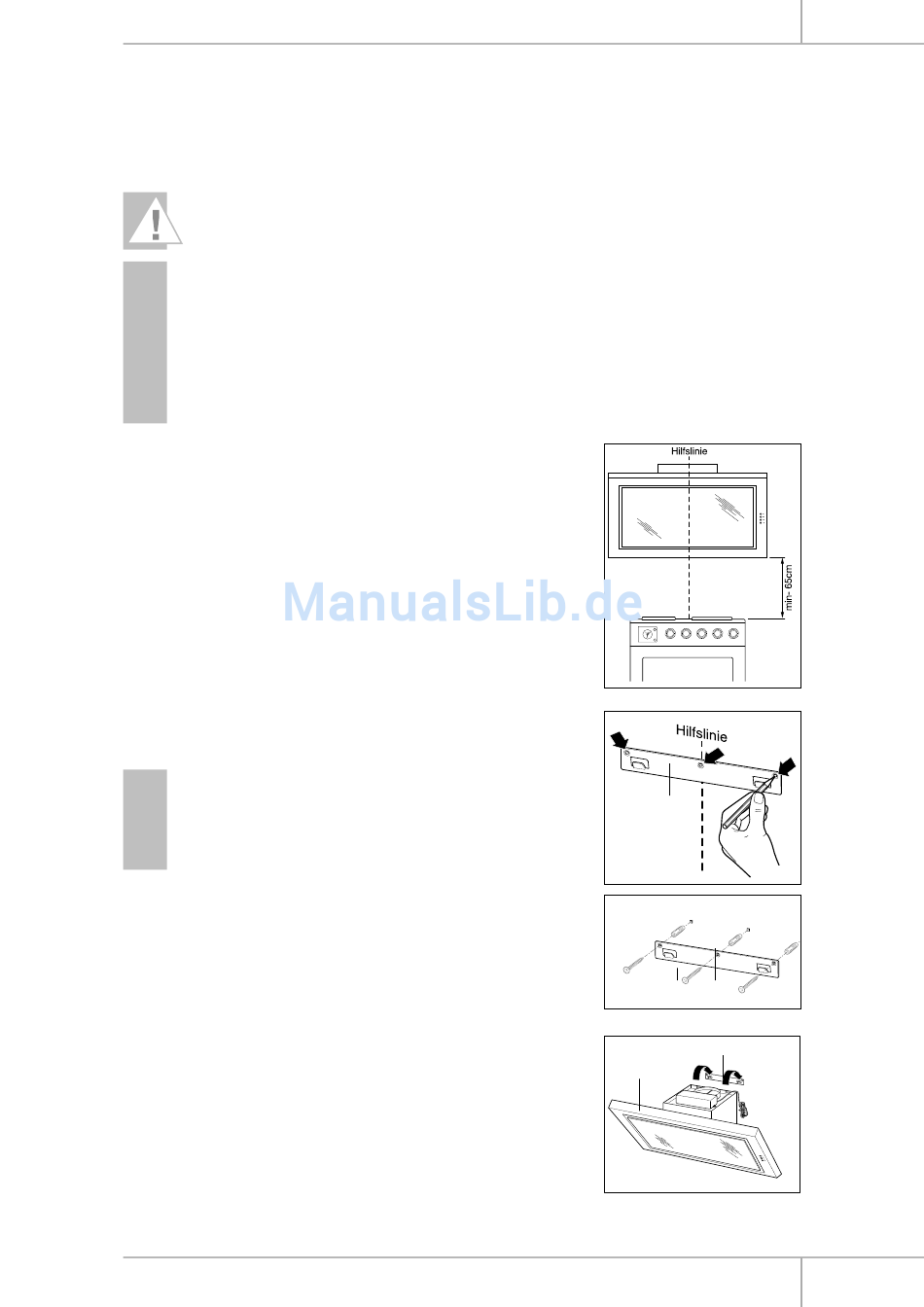

1. Um das Gerät exakt über der Mitte des Herds zu platzieren,
zunächst eine Hilfslinie an die Wand zeichnen (senkrechte Li-
nie mit Hilfe einer Wasserwaage oder einem Lot von der Mitte
des Herds bis zur Decke).
2. Dunstabzugshaube 1 so an die Wand halten, dass der Abstand
zum Herd (mind. 65 cm) eingehalten wird und die Mitte der
Dunstabzugshaube und die senkrechte Hilfslinie fl uchten.
Ausrichtung mit einer Wasserwaage prüfen.
3. An diesen Punkt den Mittelpunkt der Wandhalterung
legen und die drei Bohrlöcher markieren.
Wichtig!
Rücken Sie wenn möglich den Herd beiseite, so dass Sie
genügend Platz für die Montage der Dunstabzugshaube
haben. Benutzen Sie eine stabile Stehleiter und lassen
Sie sich auf jeden Fall von einer zweiten Person helfen.
4. An den markierten Stellen Löcher, Durchmesser mindestens
ø 8 mm, in die Wand bohren.
5. Drei Schraubdübel in die Bohrlöcher stecken.
5
6. Die Wandhalterung
mit drei Schrauben
schrauben.
1
7. Dunstabzugshaube
in die Wandhalterung
Unterbau-Dunstabzugshaube
5
4
für die
5
an-
8
an die Wand
5
einhängen.
Montage
5
8
5
5
1
Vorbereitung
11
