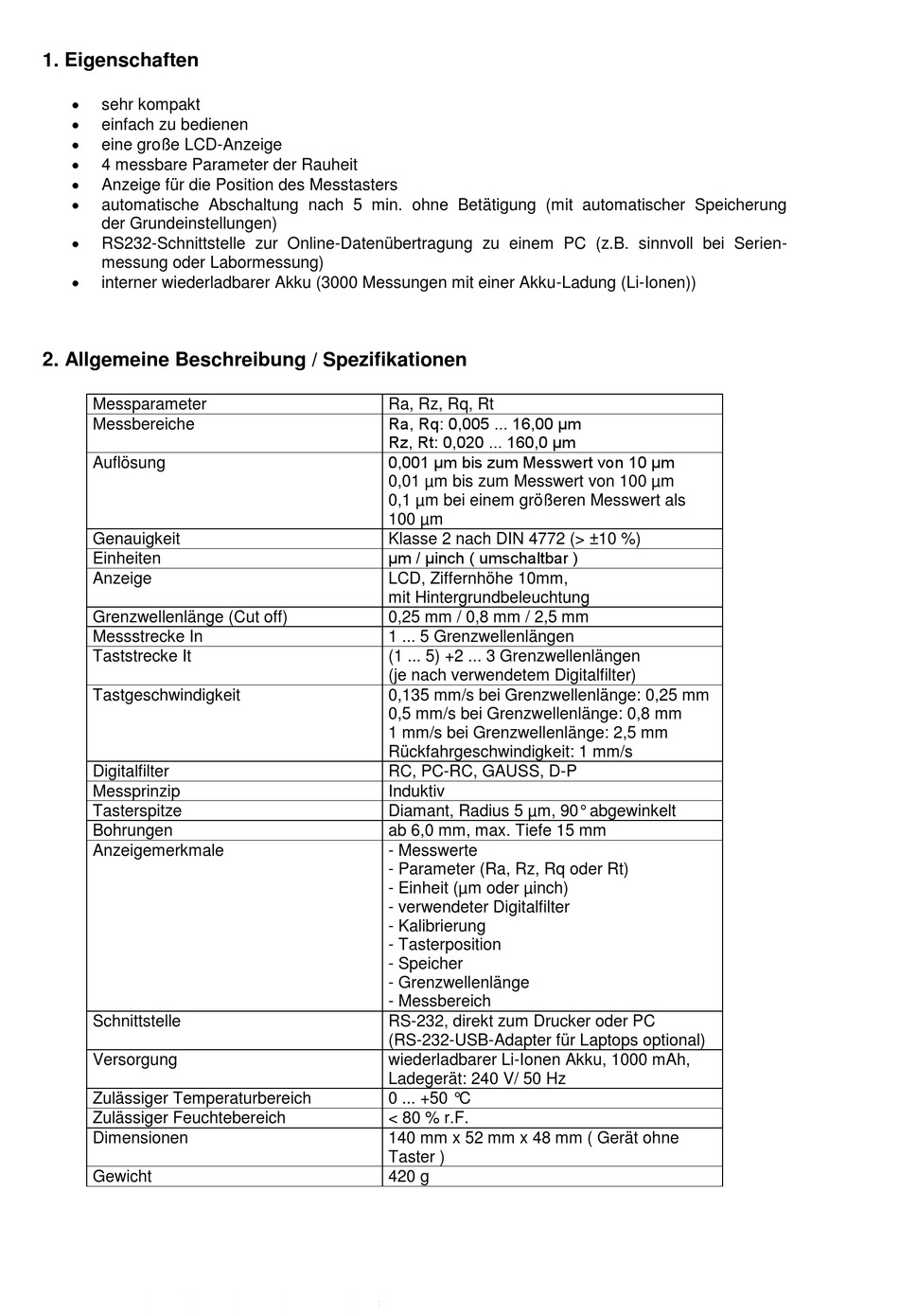

1. Eigenschaften
sehr kompakt
einfach zu bedienen
eine große LCD-Anzeige
4 messbare Parameter der Rauheit
Anzeige für die Position des Messtasters
automatische Abschaltung nach 5 min. ohne Betätigung (mit automatischer Speicherung
der Grundeinstellungen)
RS232-Schnittstelle zur Online-Datenübertragung zu einem PC (z.B. sinnvoll bei Serien-
messung oder Labormessung)
interner wiederladbarer Akku (3000 Messungen mit einer Akku-Ladung (Li-Ionen))
2. Allgemeine Beschreibung / Spezifikationen
Messparameter
Messbereiche
Auflösung
Genauigkeit
Einheiten
Anzeige
Grenzwellenlänge (Cut off)
Messstrecke In
Taststrecke It
Tastgeschwindigkeit
Digitalfilter
Messprinzip
Tasterspitze
Bohrungen
Anzeigemerkmale
Schnittstelle
Versorgung
Zulässiger Temperaturbereich
Zulässiger Feuchtebereich
Dimensionen
Gewicht
Ra, Rz, Rq, Rt
Ra, Rq: 0,005 ... 16,00 μm
Rz, Rt: 0,020 ... 160,0 μm
0,001 μm bis zum Messwert von 10 µm
0,01 µm bis zum Messwert von 100 µm
0,1 µm bei einem größeren Messwert als
100 µm
Klasse 2 nach DIN 4772 (> ±10 %)
μm / μinch ( umschaltbar )
LCD, Ziffernhöhe 10mm,
mit Hintergrundbeleuchtung
0,25 mm / 0,8 mm / 2,5 mm
1 ... 5 Grenzwellenlängen
(1 ... 5) +2 ... 3 Grenzwellenlängen
(je nach verwendetem Digitalfilter)
0,135 mm/s bei Grenzwellenlänge: 0,25 mm
0,5 mm/s bei Grenzwellenlänge: 0,8 mm
1 mm/s bei Grenzwellenlänge: 2,5 mm
Rückfahrgeschwindigkeit: 1 mm/s
RC, PC-RC, GAUSS, D-P
Induktiv
Diamant, Radius 5 µm, 90° abgewinkelt
ab 6,0 mm, max. Tiefe 15 mm
- Messwerte
- Parameter (Ra, Rz, Rq oder Rt)
- Einheit (µm oder µinch)
- verwendeter Digitalfilter
- Kalibrierung
- Tasterposition
- Speicher
- Grenzwellenlänge
- Messbereich
RS-232, direkt zum Drucker oder PC
(RS-232-USB-Adapter für Laptops optional)
wiederladbarer Li-Ionen Akku, 1000 mAh,
Ladegerät: 240 V/ 50 Hz
0 ... +50 °C
< 80 % r.F.
140 mm x 52 mm x 48 mm ( Gerät ohne
Taster )
420 g
